Hermida Zendrive, fabricate uno. El grial de los overdrive´s

#85 por scour el 26/05/2011
Una pregunta, para utilizar el siguiente cableado:


Como en la PCB de MadBeanPedals vienen ya los 'huecos' para poner el LED, si no los uso, ¿el circuito funcionará o quedará abierto?

Gracias.
Subir
#86 por godsavemetal el 26/05/2011
Scour escribió:
Una pregunta, para utilizar el siguiente cableado:

http://files2.soniccdn.com/old/1383134db985613b2e1.jpg

Como en la PCB de MadBeanPedals vienen ya los 'huecos' para poner el LED, si no los uso, ¿el circuito funcionará o quedará abierto?

Gracias.


Si deseas utilizar el LED de madbean, ese ya ta con su resistencia limitadora!!! mandas el +9v y del -9v normal en el 3pdt!!! si no lo quieres utilizar por que se te hace bolas!! haslo como en el circuito que tienes externamente y se acabó la historia!! el LED no tiene que ver nada con el funcionamiento del efecto, solo es indicativo de que ta prendio o no!!! si quieres lo pones o no!!! igual funca el pedal es un circuito aparte no ta con la señal!!!!!
Subir
#87 por scour el 26/05/2011
Ok, gracias GodSaveMetal, voy a retomar este proyecto, lo deje en pro de algo más sencillo (un Zvex Super Hard On, muy simple y suena de lujo), volveré ahora con este que se me resiste.

Saludos.
Subir
#88 por scour el 06/07/2011
Se me olvidó decir que por fin hice funcionar este pedal, y suena de lujo, lo recomiendo a quien se lo esté pensando.

Compré potenciómetros de 24mm y son demasiado grandes para meterlos en las cajas que tengo, así que de momento lo tengo destripado.

Algunas fotos:


Led verde de alta luminiscencia (tengo entendido que esto es la mitad del sonido... :D)


Y el cableado del 3DPT que me recomendásteis aquí, mucho más sencillo que el de MadBeanPedals:


Muchas gracias a todos por el cable que me habéis echado.

Saludos.
Subir
#89 por godsavemetal el 06/07/2011
Scour escribió:
Se me olvidó decir que por fin hice funcionar este pedal, y suena de lujo, lo recomiendo a quien se lo esté pensando.

Compré potenciómetros de 24mm y son demasiado grandes para meterlos en las cajas que tengo, así que de momento lo tengo destripado.

Algunas fotos:

http://files2.soniccdn.com/old/1309544e14710a8c55d.jpg
http://files2.soniccdn.com/old/1309544e14711f089c6.jpg
http://files2.soniccdn.com/old/1309544e147128b82d8.jpg
http://files2.soniccdn.com/old/1309544e1471327d173.jpg

Led verde de alta luminiscencia (tengo entendido que esto es la mitad del sonido... :D)

http://files2.soniccdn.com/old/1309544e14713a87901.jpg

Y el cableado del 3DPT que me recomendásteis aquí, mucho más sencillo que el de MadBeanPedals:

http://files2.soniccdn.com/old/1309544e147142f35ca.jpg
http://files2.soniccdn.com/old/1309544e14714acabe0.jpg
http://files2.soniccdn.com/old/1309544e147152b2ea7.jpg

Muchas gracias a todos por el cable que me habéis echado.

Saludos.


Por lo que veo en las fotos tus problemas de cableado tan solucionados ehhh!! eso es donde todos fallamos siempre!! te felicito ya tienes un nuevo super pedal!!! ahora vé por otro!!! jajajajaaaaaa!! es un vicio; toy con un FLANGER y me faltan dos pa terminar mi reto de los tres FLANGER!!!!:brindis: :brindis:
Subir
#90 por Dr.Maligno Tech el 16/07/2011
estas hecho un "flan/again"
jijiji
A Por Los Mil Pedalotes!!!!!!!!!!!!

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#91 por cermial el 23/09/2011
Buenas, el miércoles en un rato lo soldé entera la placa y ayer estuve comprobando con el polímetro, y parece que ha salido bien. He usado la placa de madbean, el Serendipity, me ha salido muy bien esta placa, sobre todo para ser la primera vez que hago placas.
Que ganas de tener ya las cajas para poder terminarlo y también el OCD y poder probarlos.

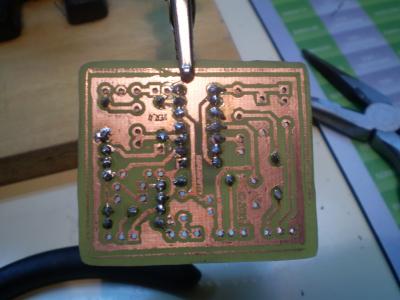

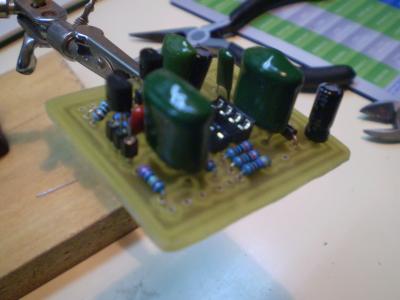

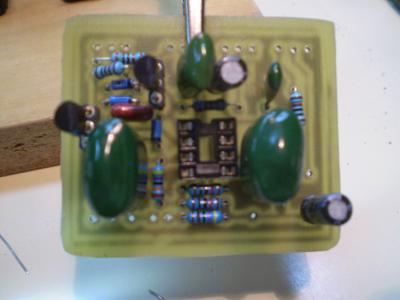

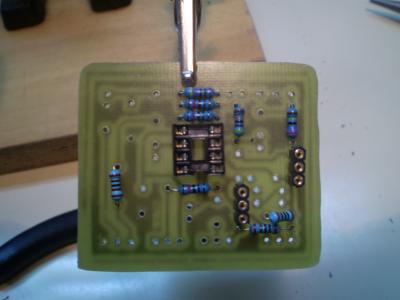

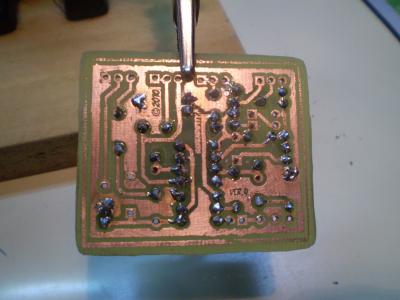

Os dejo unas fotos de como ha quedado, y menos mal que la placa de madbean tiene el espacio variable para los condensadores de 470nF, que estos greenies son muy tochos.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#92 por Dr.Maligno Tech el 23/09/2011
La virgen!!!! De esos de 470nF también hay de menos voltaje y son mas pequeños, ahora a ver si le puedes poner la tapadera con los potes y todo

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
mod
#93 por Esteban Piera el 23/09/2011
Como las gastan en Badajoz... no se van con tonterias

"No practiques mientras toques, y no "toques" mientras practicas."
"Nunca sabrás lo que puedes hacer, hasta que no trates de hacer más de lo que puedas” – Tony Blauer

Subir
#94 por godsavemetal el 23/09/2011
Dr.Maligno Tech escribió:
La virgen!!!! De esos de 470nF también hay de menos voltaje y son mas pequeños, ahora a ver si le puedes poner la tapadera con los potes y todo


Sip esos greenes son de a 100V!!! los hay más grandes en red drops de hasta 1,5kV jajajaaaa!!! me recuerda uno de los BIG MUFF PI que toy por publicar!!!! :victoria:
Subir
#95 por cermial el 24/09/2011
#92

Eso mismo dije yo cuando los puse al lado de la placa, jeje, y no parecían tan grandes. Son de 100V como ha dicho godsavemetal.

No creo que vaya a tener problemas por la altura, solo tiene 1mm mas que los otros que he usado, lo que son mas gruesos, y si no va bien tengo en reserva unos MKT de los blancos que compré por si las moscas XD. Menos mal que solo me quedan 3 como estos (seguro que luego los echaré en falta jaja)

Pd.- que buenas son las enseñanzas del Burro Grande
Subir
#96 por cermial el 24/09/2011

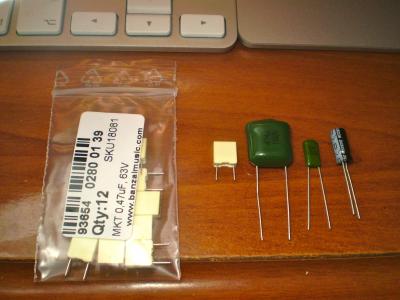

Aqui os dejo la prueba que no es tan alto el condensador de 470nf, al lado está el MKT que parece de juguete
Archivos adjuntos:
BBCode:
