Hermida Zendrive, fabricate uno. El grial de los overdrive´s

#1 por Dr.Maligno Tech el 17/10/2010
:brindis::brindis::brindis::brindis:buenas señores, esta noche os ofrezco la oportunidad de haceros el overdrive mas cañero que he probado, el hermida Zendrive. Esta basado como no, en el TS, pero, con un pote adicional de voice, que regula la zona entre diodos y fets de clipping. Es de media-baja ganancia, con controles de volumen, tono, ganancia y como ya he dicho voice.


Con voltage a 9v, centro negativo, asi que con el alimentador boss standar funciona, yo gasto ese en casa.
Aunque su funcion original es la de overdrive ligerito para blues, country y ese estilo, yo lo utilizo para dar caña al Mesa y ya me he deshecho de el Astone, bueno, apartado a un laíco.
El proyecto es un pdf que adjunto, es de Madbean pedals, alli encontrareis un capazo de proyectos y pcb profi en venta, trato de amigo.
Como su destino es el metaLLLL:risa:
vamos a hacerle un labado de cara al diseño, asi aprobecho para hacerle un etching satanico, que ya tenia ganas de demonizar algun pedal.:jajajaja:

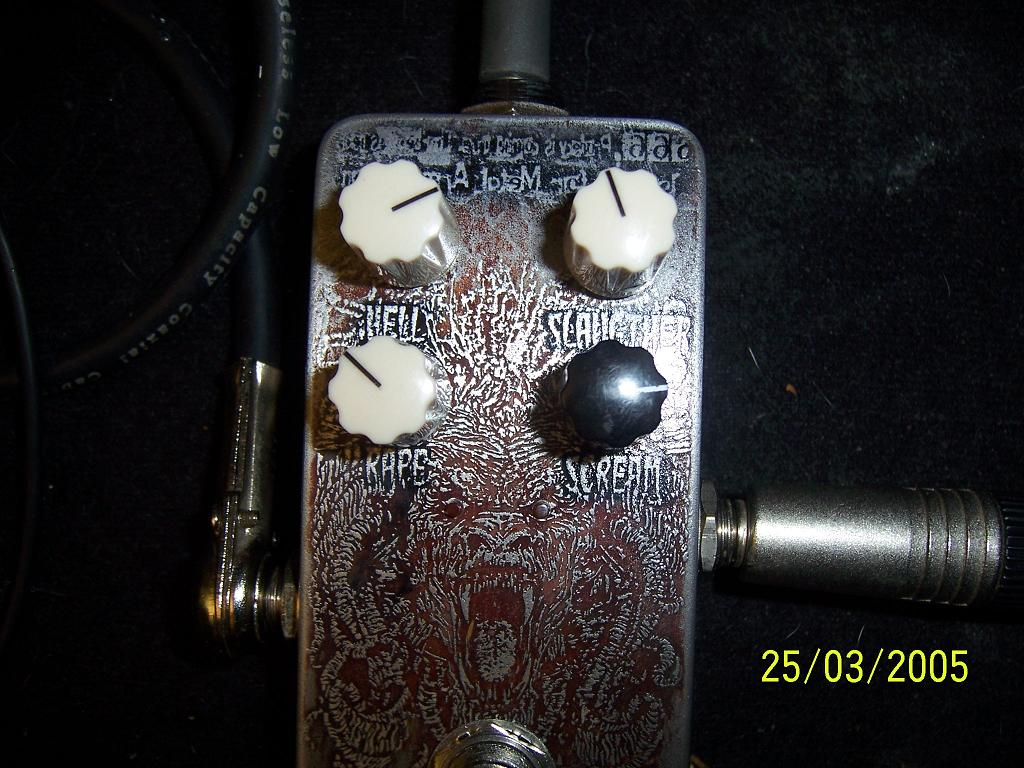

El etching, es el proceso de grabar la superficie de el pedal, dejando asi un relieve muy resulton, estamos pikaos en el foro del taller en estos menesteres, Etching o grabado para cajas - Guitarristas.info



aqui esta la transferencia hecha, a falta de atacar la superficie, solo queda encintar el borde del pedal con cinta de carrocero para protegerlo del acido.

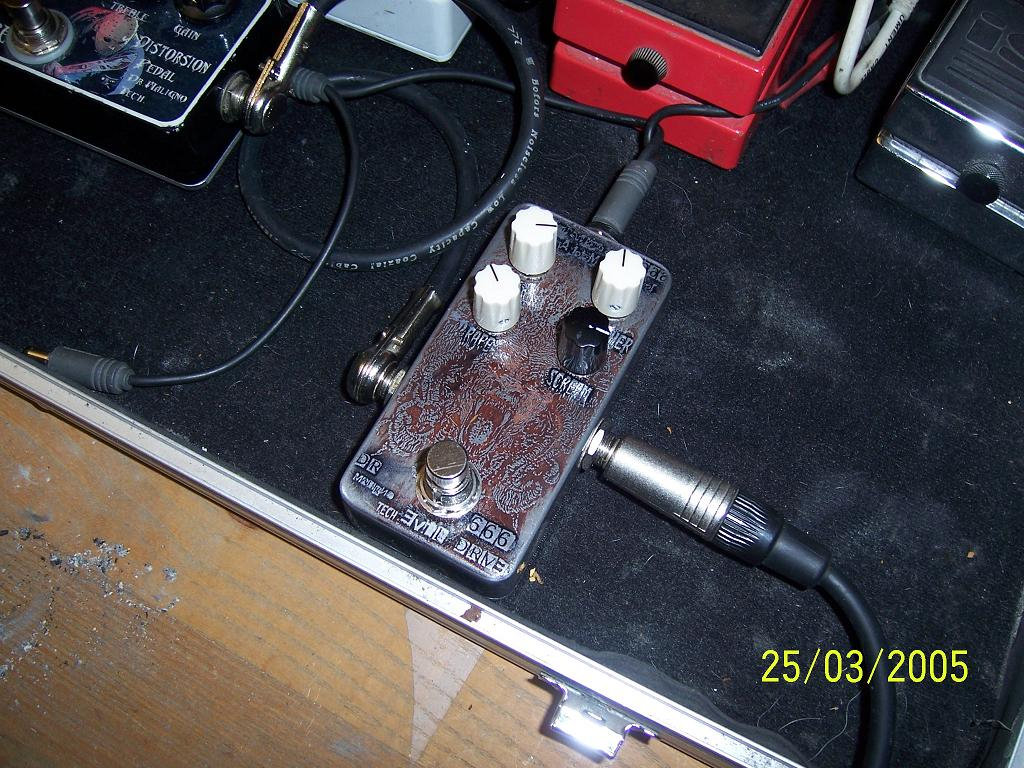

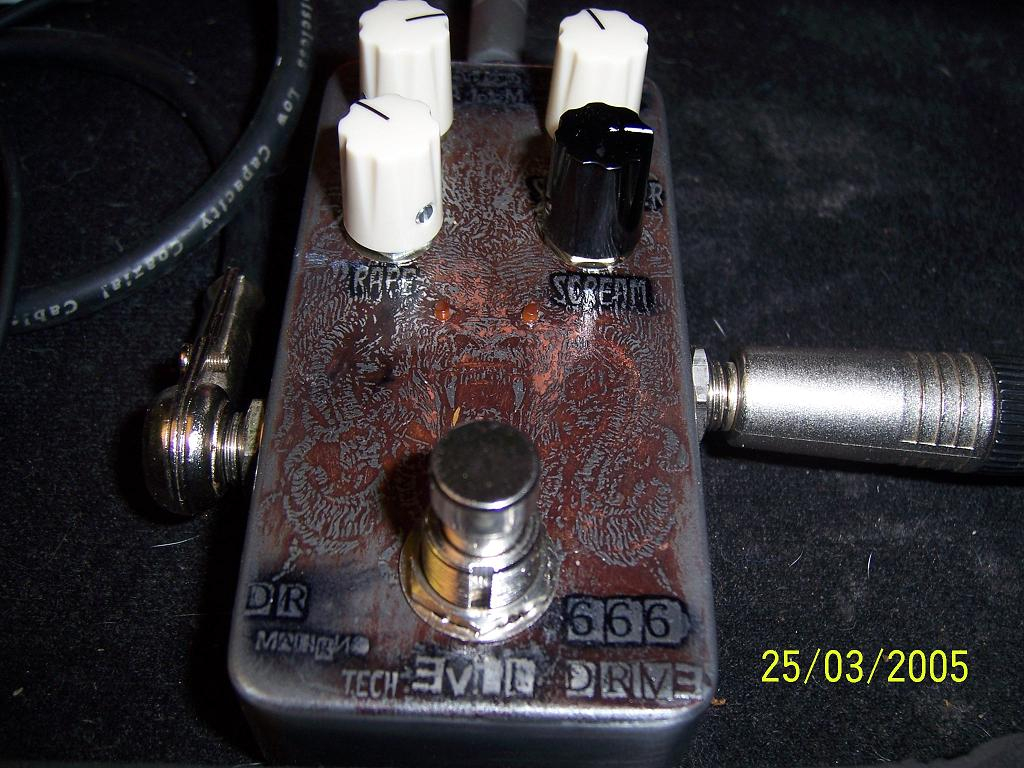

y aqui lo teneis con el trabajo de patina realizado.

Os aconsejo que os monteis uno porque es un gran pedal, sin decepcion posible.

El formato que he elgido es pequeño, me salieron las cajas a 2 pavos, pero podeis ubicarlo en cualquier caja.
Como no he tenido tiempo, solo he podido tontear con el, asi que cuando pueda grabo el video, de momento un clip de audio.

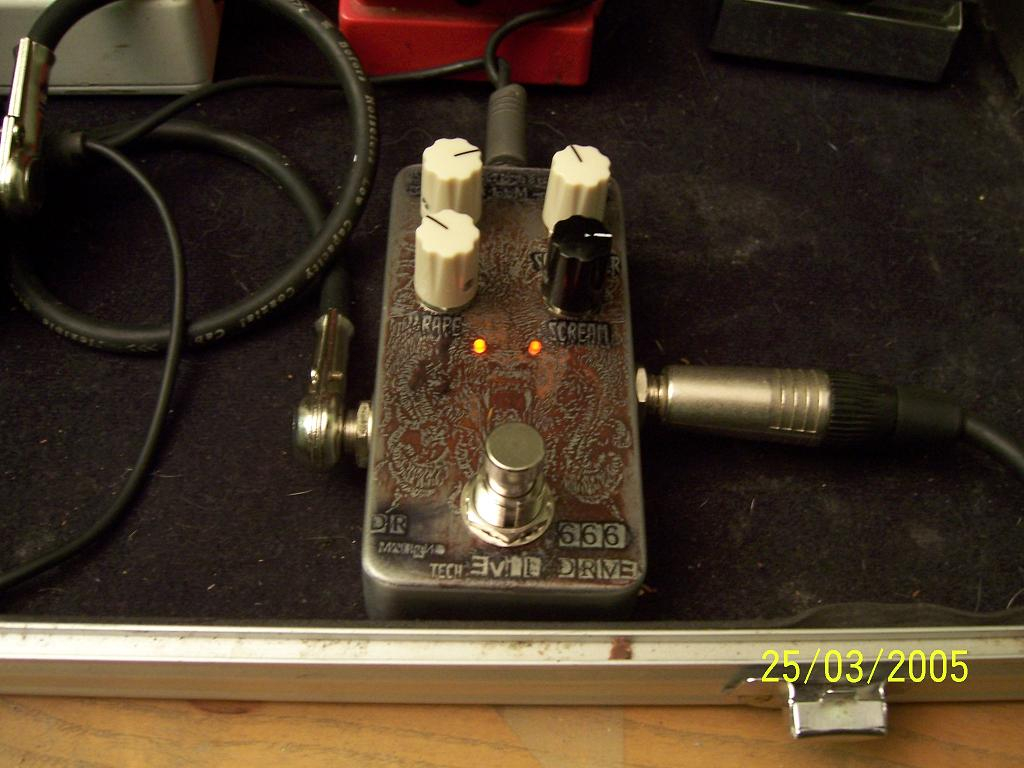

El resultado final a sido este, las perillas de los potes hay que cambiarlas, cuando tenga money






Buen probecho.:brindis:
