Fuente de alimentación casera para pedales.

<<nando>>
#49 por <<nando>> el 04/05/2011
Pues nunca he construido una funete de 12v la verdad, pero sobre papel, hay fuentes de 12 voltios con trafo de 12 y con LM7812, lo dicho, nunca he medido la caida de tension, a ver si le echo un vistacillo a eso :roll:

Un saludo!!
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
stak_a
#50 por stak_a el 04/05/2011
pues yo cuando conecte el trafo y medi, me daba 13 entonces con el regulador a de ser mucho mejor no?
Subir
josrocker
#51 por josrocker el 04/05/2011
Teóricamente si un trafo de 12 si puede servir para un 7812 pero, tendrá ciertas limitaciones. Me explico.

Los 12 voltios que obtenemos a la salida del trafo son de corriente alterna. Esa corriente alterna tiene un valor de pico, que realmente no son esos 12 voltios si esos 12 voltios multiplicado por la raíz de 2. Este valor de pico será el máximo voltaje que podremos obtener si pasamos esos 12 voltios a continua. El valor máximo son 16,9 voltios. Si a esto le restamos la caída del puente de diodos que es 1,7 voltios se nos queda que el voltaje máximo que obtenemos del trafo para un valor en continua es de 15,2 voltios.

Esos 15,2 voltios son los que tendremos a la entrada del regulador siempre que no se consuma corriente. A medida que consumimos corriente esos 15,2 irán bajando.

El voltaje de entrada de un 7812 es mínimo 14,5 voltios, aunq lo ideal serían 15 voltios. Esto implica que la fuente funcionaría siempre que no consumamos mucho de la misma.

Por otro lado, he despreciado el rizado que existe en la entrada del regulador, cuyo ideal es de 2 voltios, esto quiere decir que la tensión en la entrada del regulador varía entre 15,2 voltios y 13,2 voltios. Esos 13,2 voltios son insuficientes para un 7812. La solución sería poner un condensador de filtro de gran capacidad para hacer que el rizado sea de unos 0,5 voltios.

Estos valores son teóricos, ya que el trafo siempre nos dará un poco mas de lo que dice, es decir, si medimos con el polímetro en alterna, seguro que nos da 14 voltios en vez de 12, lo que nos dará algo de ventaja.

En resumidas cuentas, un trafo de 12 voltios, podríamos usarlo para un 7812, siempre que tengamos un gran condensador de filtro y vayamos a consumir muy poco amperaje.

No es que quiera parecer un pesado ni un flipado, pero si puedo aclarar dudas y ayudar a la gente, mejor. Un saludo a todos.
Subir
stak_a
#52 por stak_a el 04/05/2011
heheh no como crees me quedo un poco claro , por que si me confundieron varias cosas, ami namas dime si puedo ponerle el regulador de 12 cuando lo necesite y sera suficiente para mi haha :D
Subir
josrocker
#53 por josrocker el 05/05/2011
stak_a escribió:
heheh no como crees me quedo un poco claro , por que si me confundieron varias cosas, ami namas dime si puedo ponerle el regulador de 12 cuando lo necesite y sera suficiente para mi haha :D


En vista de que tienes muchos pedales, si tu transformador es de 12, yo no pondría un 7812.
Subir
stak_a
#54 por stak_a el 06/05/2011
ok. con eso me basta no lo hare :D.... pero vendere la pedalera o como quien dice con ella ya no ceunto para alimentar.. de todos modos?
Subir
stak_a
#55 por stak_a el 03/06/2011

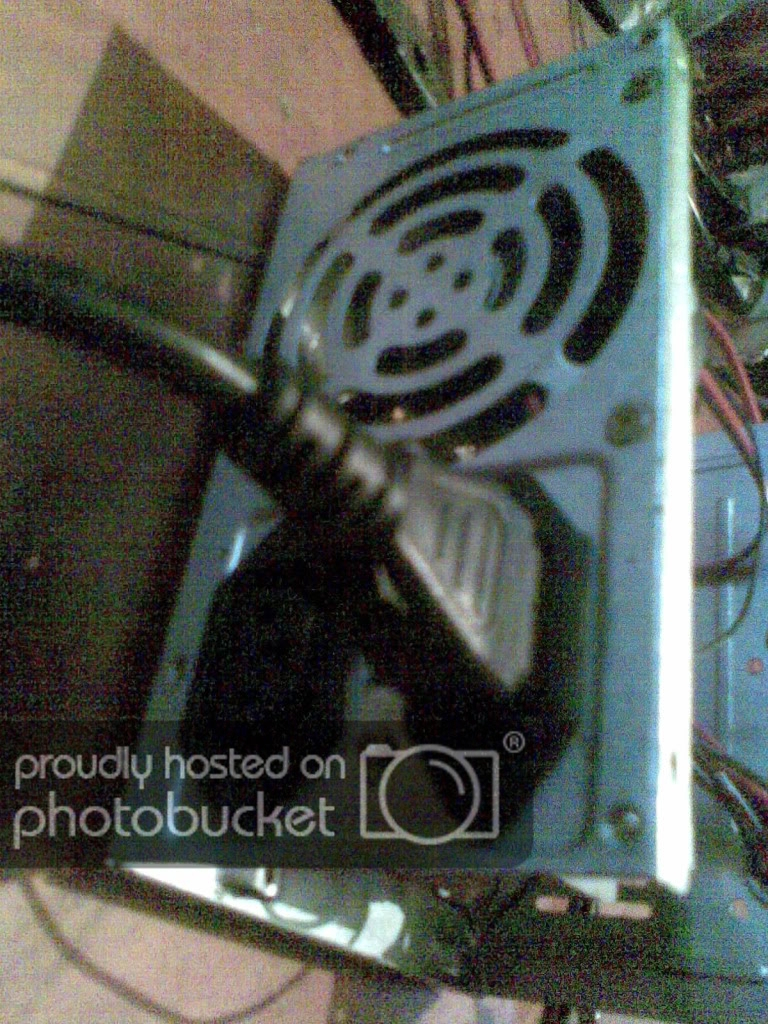

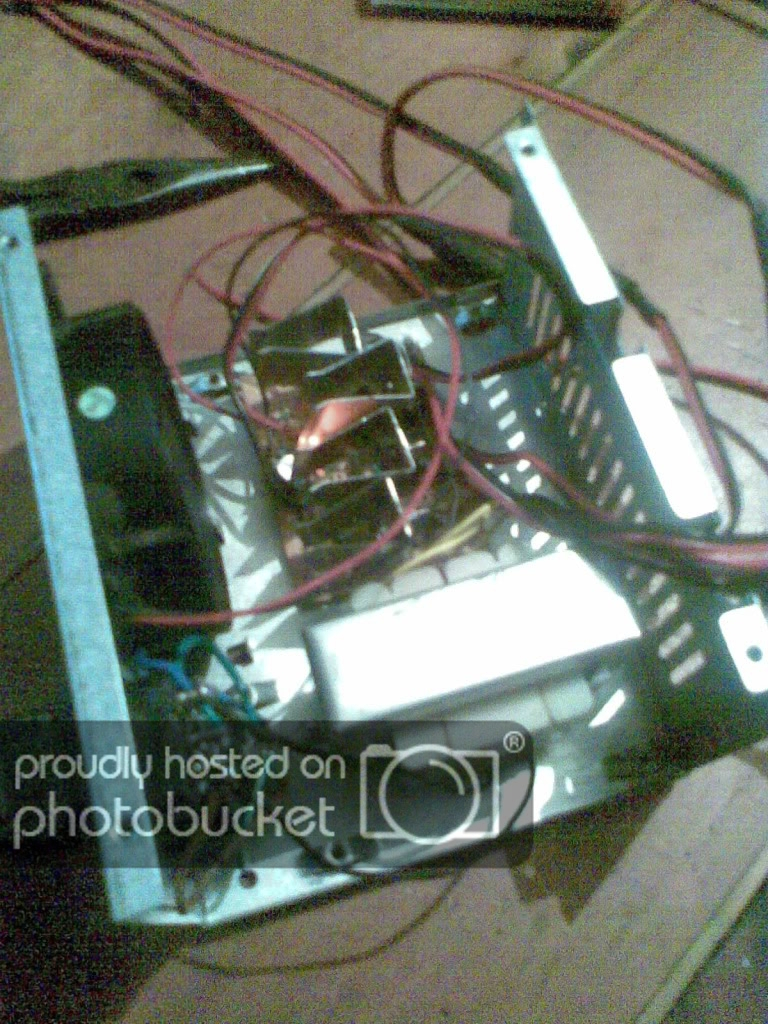

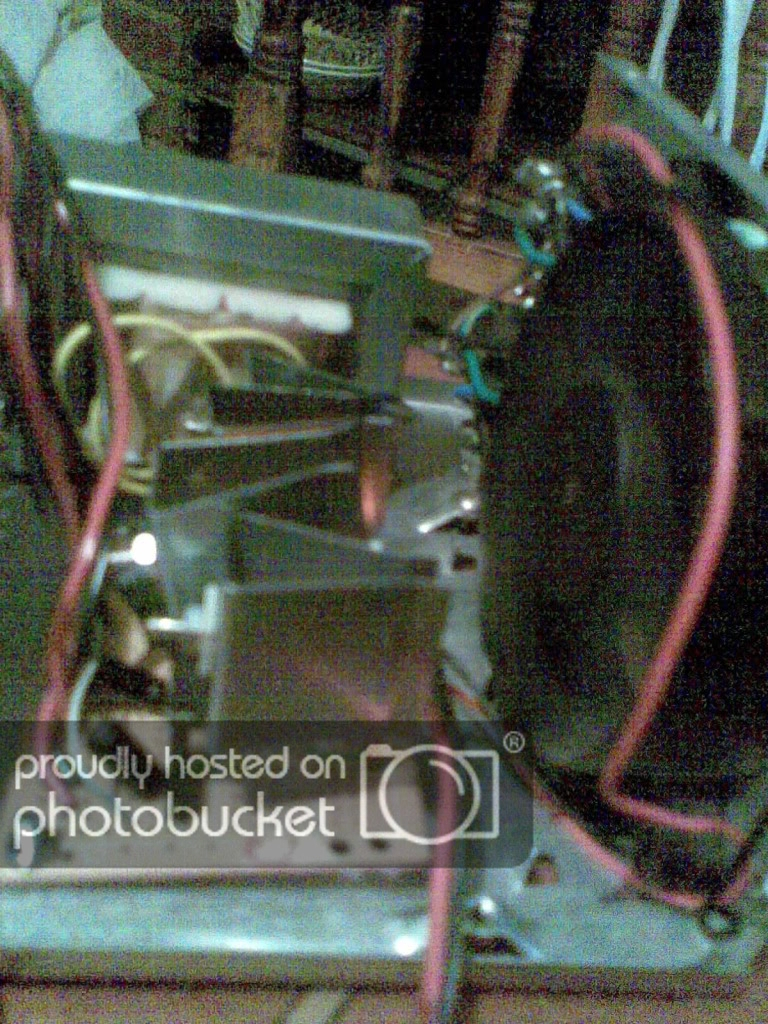

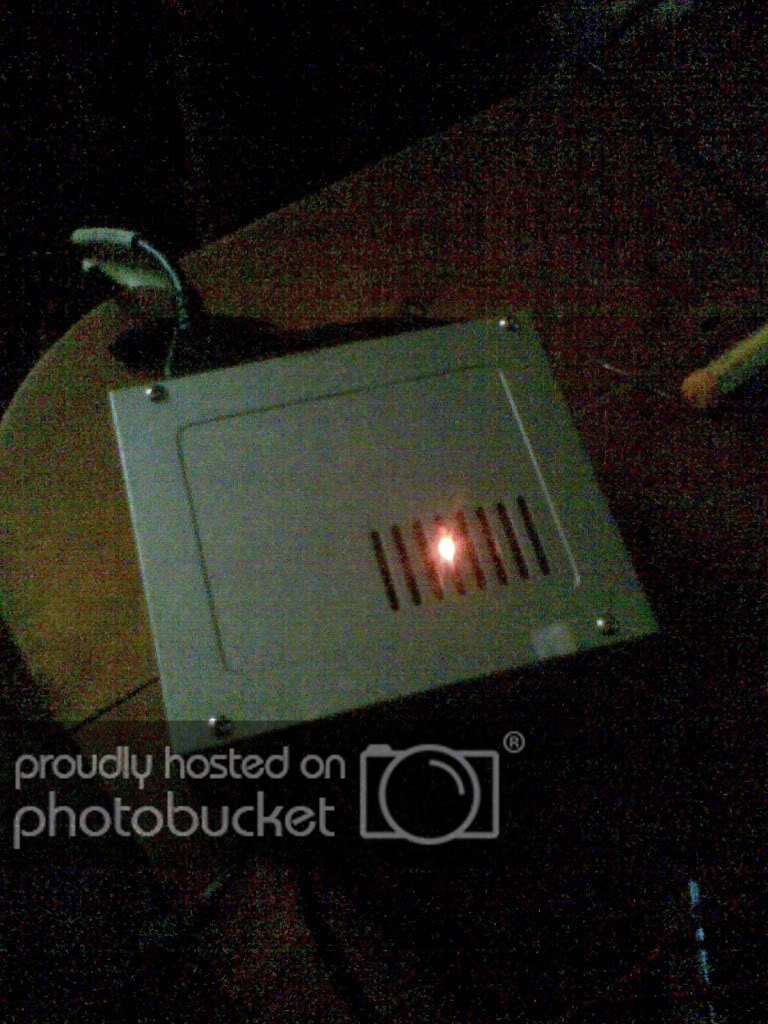

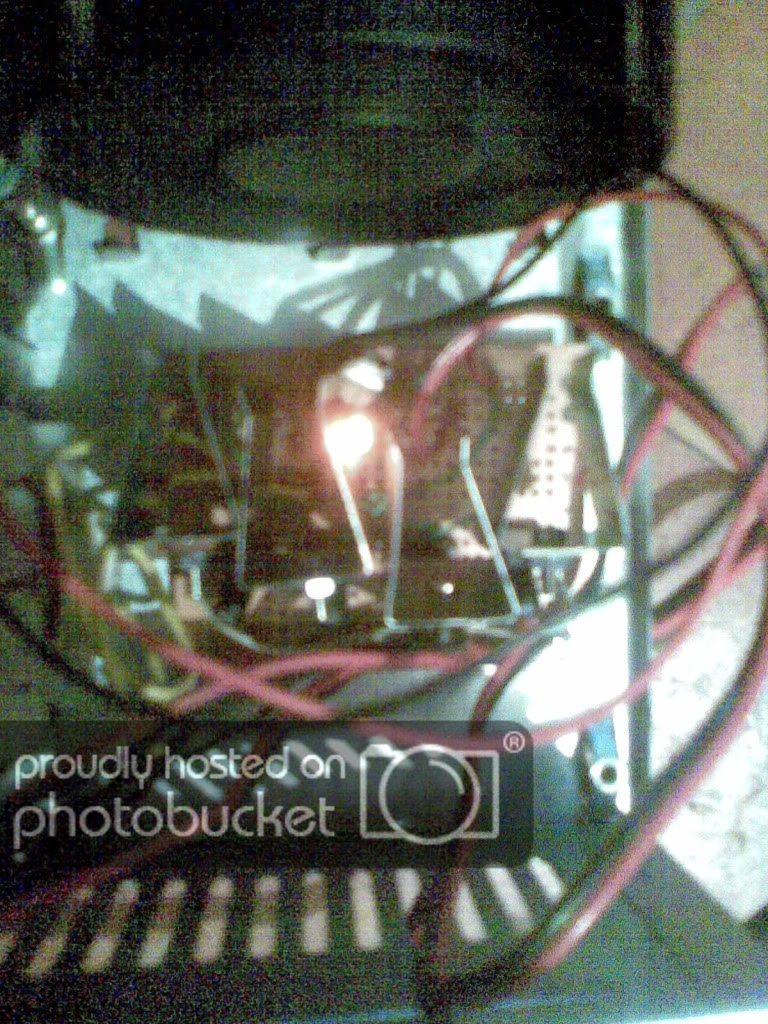

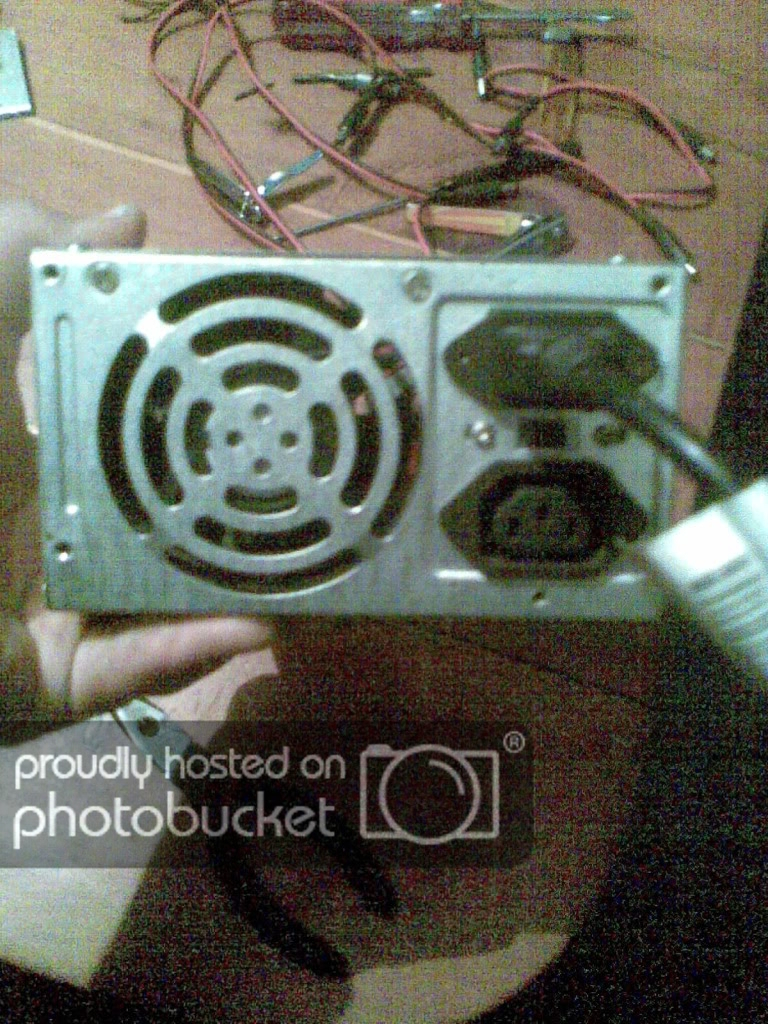

beuno le hize un pequeño amm "upgrade" a la fuente con un mejor chasis, de echo uno de fuente de computadora y asi quedo :D .. am disculpen la calidad pero se llevaron mi camara y las tuve que hacer con mi celular :oops:

ff8bb7bb58ae76ab85a5577df73b3-1071071.jpgc90d744ba4c13e1262726b6523c54-1071071.jpg8e0dcccf33595a2d4fe556923fd5b-1071071.jpg 2db1b4c062bc18767c05f615d2f1f-1071071.jpg 01cc55bff85b25cd9e28e99f672ce-1071071.jpg 25807a904fe1769f36856981a5218-1071071.jpg
Subir
grunge_noise
#56 por grunge_noise el 04/06/2011
stak_a vep que eres de mexico, te quedo chingona la fuente! la verdad es que yo e estado queriendo hacer una hace meses, y ya me estaba decidiendo en comprar una, pero vi la tuya y me anima a hacer mi propia fuente, cuanto te a salido todo?
Subir
stak_a
#57 por stak_a el 04/06/2011
ammm, aver.... el transformador lo tenia asi que no me aucerdo pero cuestan como 120 pesos uno como el mio, o almenos en eso lo vi, la placa 5 pesos, los 7809 10 cada no y de reistencias y condnsadores con como 15, cables ya tenia, amm los conectores me salieron de a 8 cada uno.. y la caja de la fuente con todo y ventilador me la regalo un amigo que trabaja en la basura haha gratis :D no es mucho dinero y la enta vale la pena men, te sugiero que lo intentes y lo publiques. y ya sabes en lo que se te pueda ayudar :D
Subir
Tonyguitar
#58 por Tonyguitar el 03/05/2012
podria aguien decirme la diferencia entre el 7809 y el 7909?
¿sabeis si hay un rectificador de este tipo que limite hasta 3 voltios?
por que el 7803 he visto que no existe.
Subir
josrocker
#59 por josrocker el 04/05/2012
El 7809 proporciona 9 voltios mientras el 7909 proporciona -9v, los 7909 se usan basicamente para crear fuentes de alimentación simétricas.

No existe el 7803, comienza a partir del 7805, pero siempre puedes conseguir 3v con un divisor de tensión.
Subir
hellvilleRock
#60 por hellvilleRock el 22/12/2012
Bueno, aunque el hilo es algo antiguo, voy a exponer mi problema:
Resulta que he construido una fuente similar tambien con un regulador 7809 que cumple perfectamente su cometido, es decir da a la salida 8,85 V midiendo directamente a la salida de la fuente y sin conectar nada.
El tema está que cuando conecto el daisy chain con mis 6 pedales la tension pasa a quedarse solo en 7,6 V, y no sé porque sucede ésto. Paso a reflejar detalles tecnicos a ver si hay algun sabiondo que me haga ver la luz.
Trafo: 220/12 V - 2 A
Tension a la entrada del regulador : 15,2 V
Tension a la salida del regulador : 8,85 V
Consumo total pedales : No llega ni siquiera a 125 mA.
Longitud daisy chain : 0,5 metros

Es normal ésta caida de tension?, como podria solucionarlo?

Muchisimas gracias a todos.
