Fuente de alimentación casera para pedales.

#37 por stak_a el 02/05/2011
estoy epnsando en ahcer este, y yo tengo el transformdor de 12v a 2 amp, pedi un puente de diodos, y me dieron 4 in4007 , estos me valen para el amperaje?

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
#38 por josrocker el 02/05/2011
stak_a escribió:
estoy epnsando en ahcer este, y yo tengo el transformdor de 12v a 2 amp, pedi un puente de diodos, y me dieron 4 in4007 , estos me valen para el amperaje?


Son los 1N4007 y si, me parece que aguantan 1 amperio de corriente, por lo que no tendrás problemas.

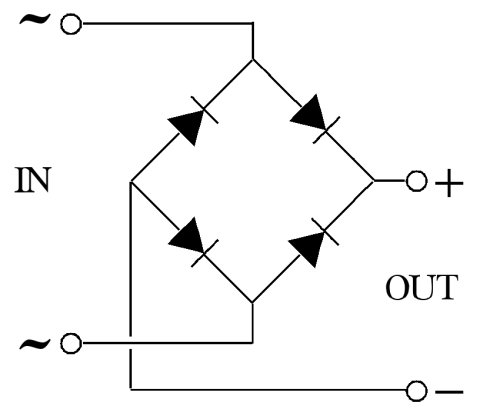

Por si alguíne tiene dudas, el conexionado para que funcionen como puente de diodos es este:

Subir
#39 por stak_a el 02/05/2011
aguantan 1 amper, el transformador dice 2 amper, no habra problema?

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
#40 por josrocker el 03/05/2011
stak_a escribió:
aguantan 1 amper, el transformador dice 2 amper, no habra problema?


No, pero tu fuente estará limitada a un amperio. La ventaja que tendrás es que el transformador estará como mucho al 50%
Subir
#41 por stak_a el 03/05/2011
ok, ya casi termino de hacerla , una duda la resistencia de 1k5, es para que no se queme el led no? la puedo sustituir por otra digamos de 2k5?

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
#42 por <<nando>> el 04/05/2011
Si, no habria problema, lo unico es que a lo mejor ilumina un poco menos. El problema estaria en que fuera una resitencia menor, que entonces quemarias el LED.

P.D; Yo ya tengo los componentes (15 pavos sin contar disipadores y placa, que ya tenia por ahi, y que le pondre una caja de plastico). En cuanto tenga tiempo libre empezare a montarla :bien:

Un saludo!!

_______________________
http://www.guitarristas.info/foro/signaturepics/sigpic1976_3.gif Visita el Myspace de mi grupo Rock'N Rolla!!

Subir
#43 por stak_a el 04/05/2011
ya la termine!!!!! y funciona perfecto en breve subo fotos!!

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
#44 por joakin_m el 04/05/2011
esta bueno este proyecto! pero una duda, no se casi nada de este mundo de electronica, asi que como conecto el regulador???
Subir
#45 por stak_a el 04/05/2011

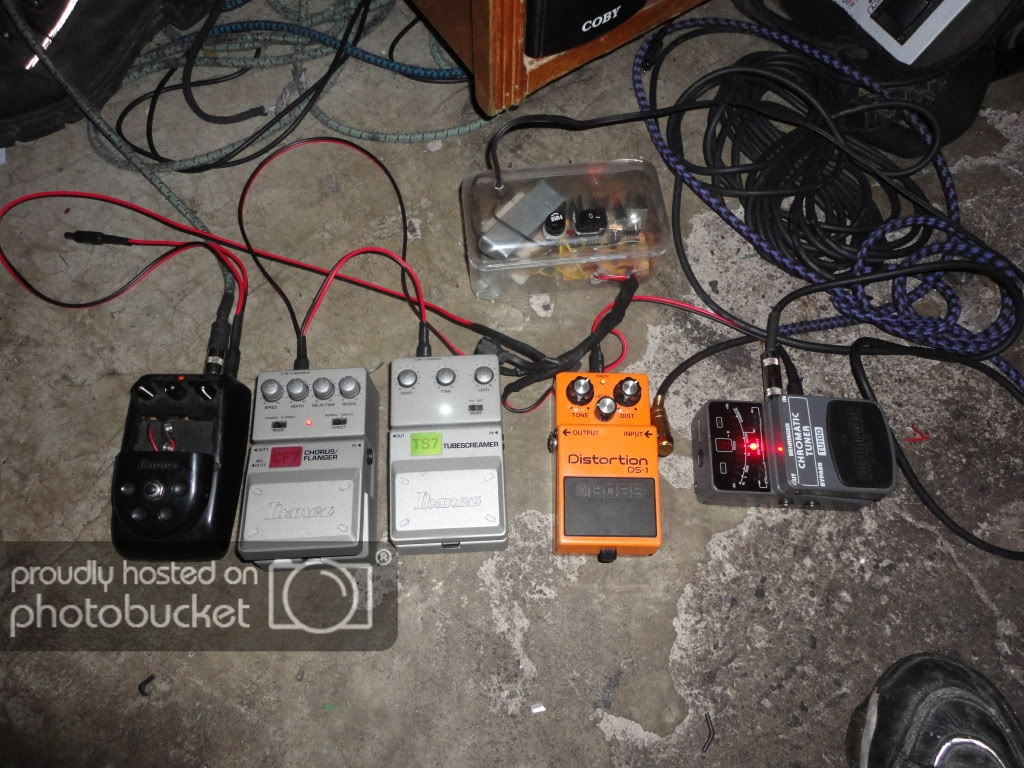

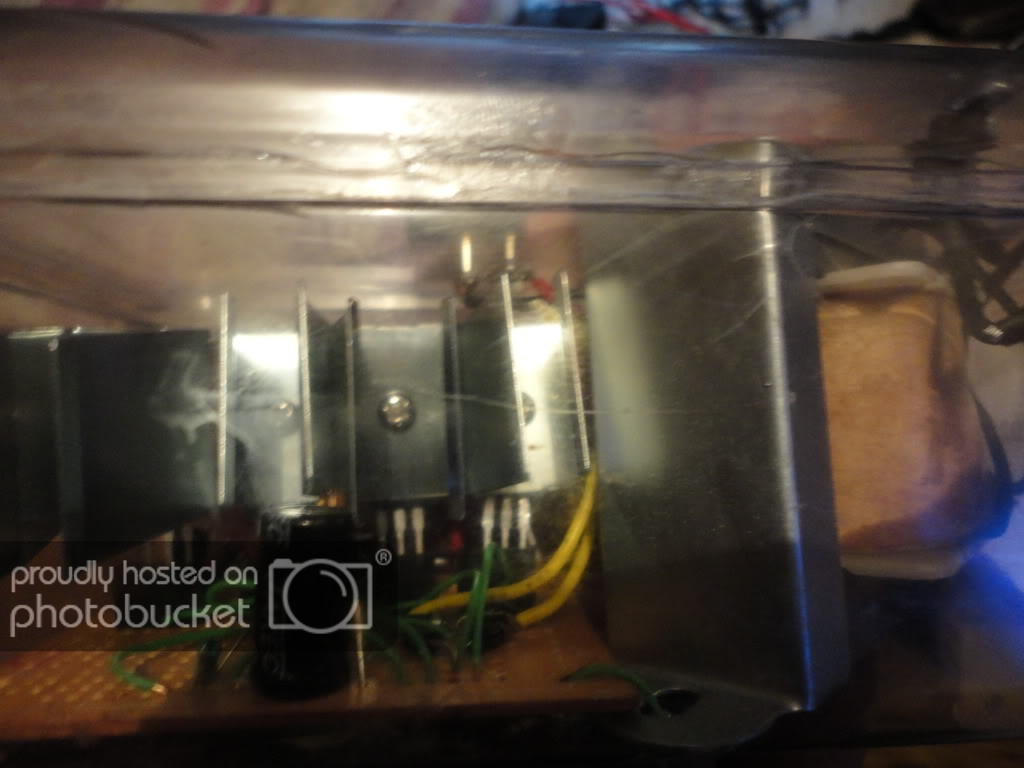

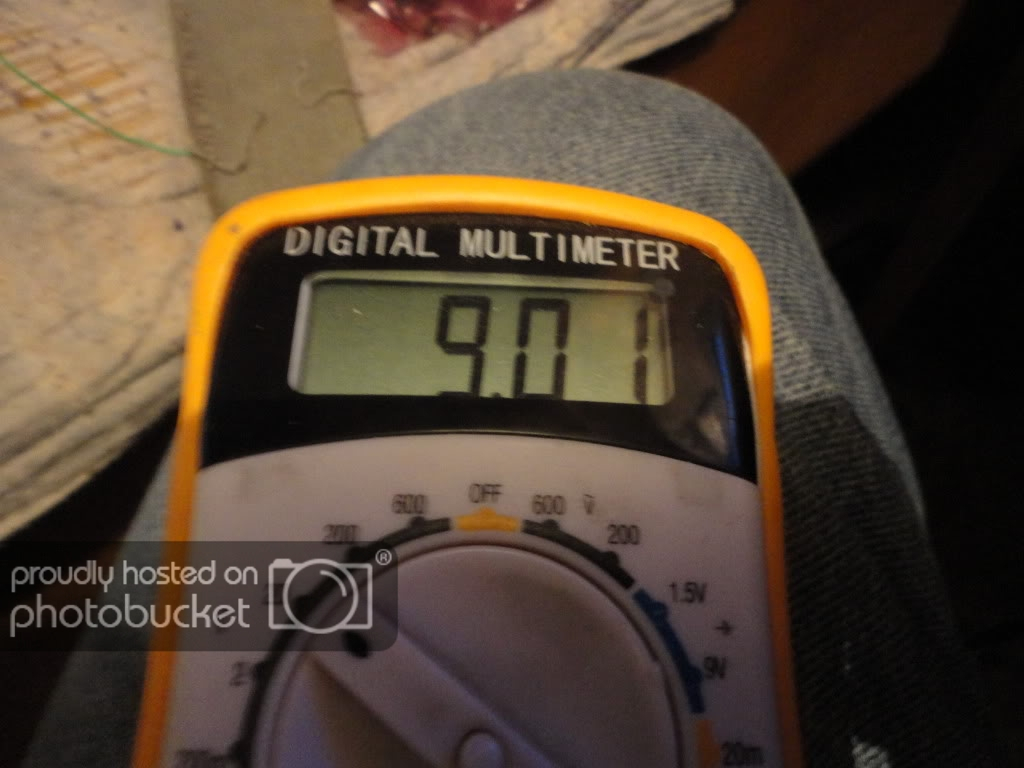

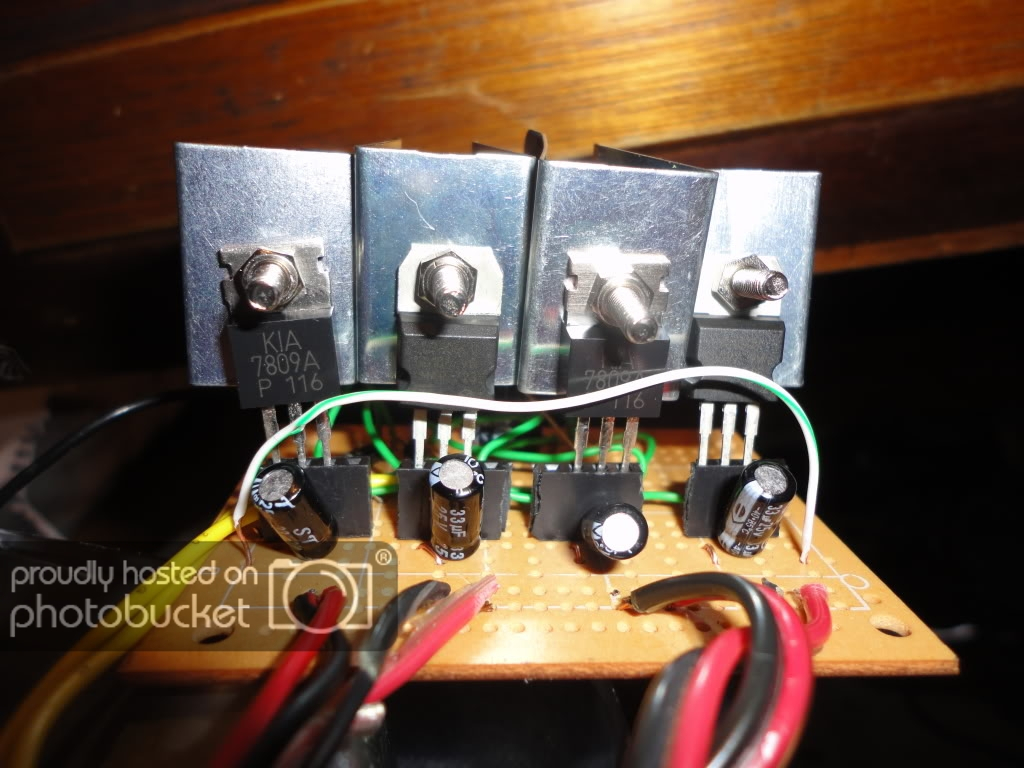

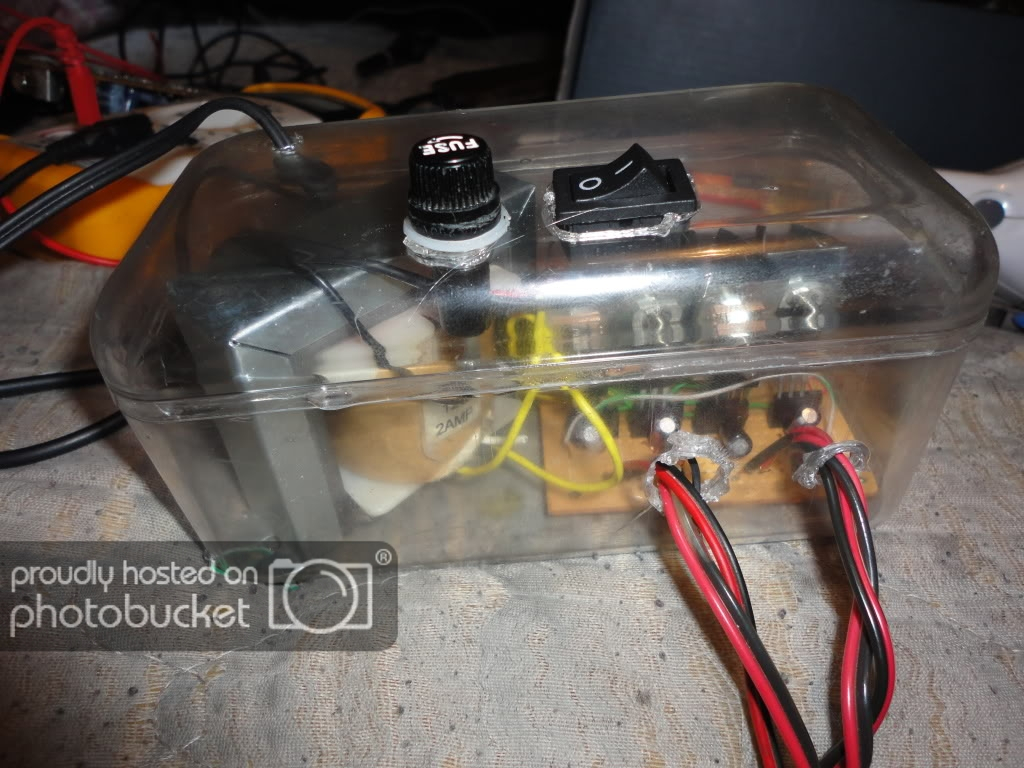

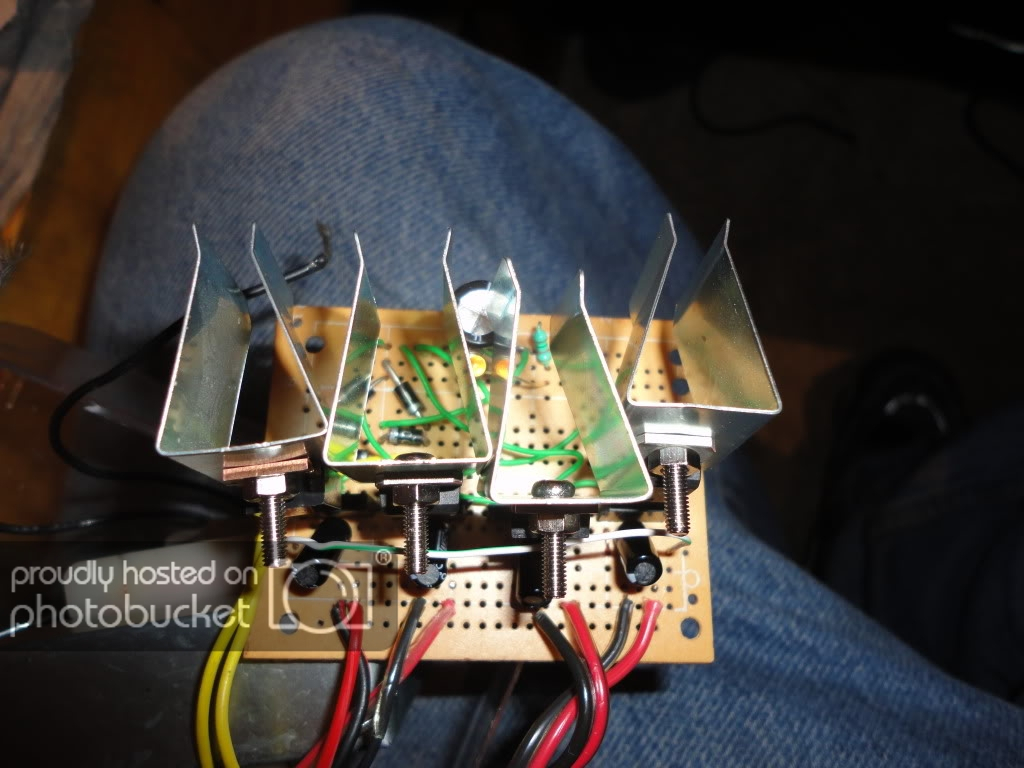

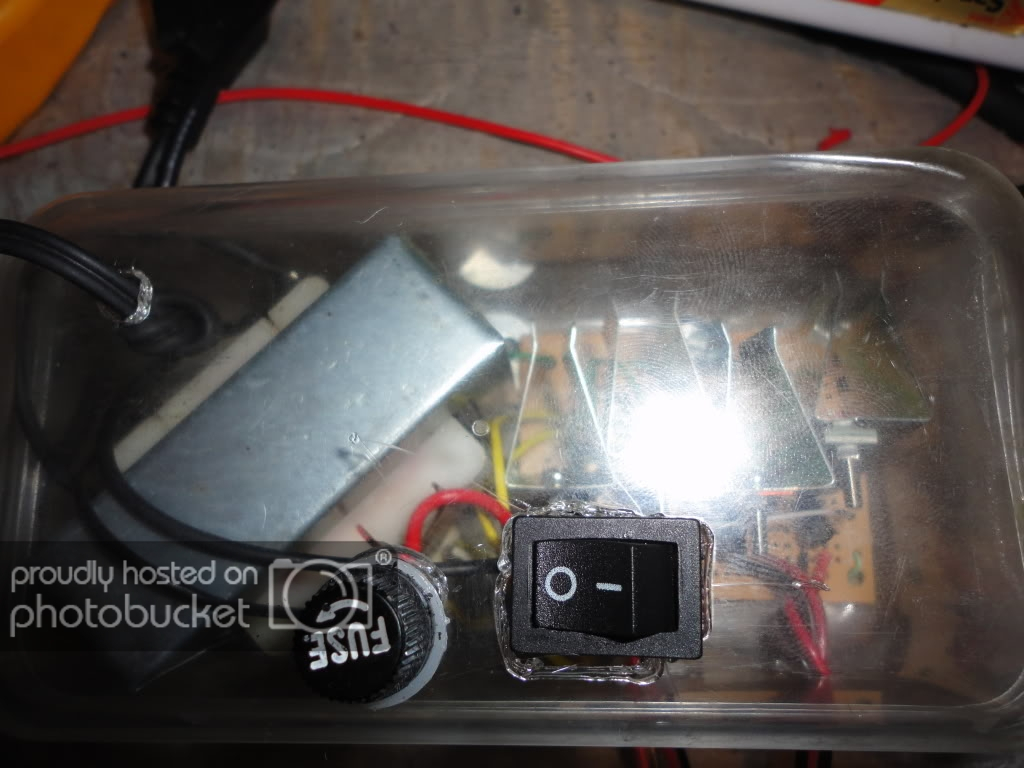

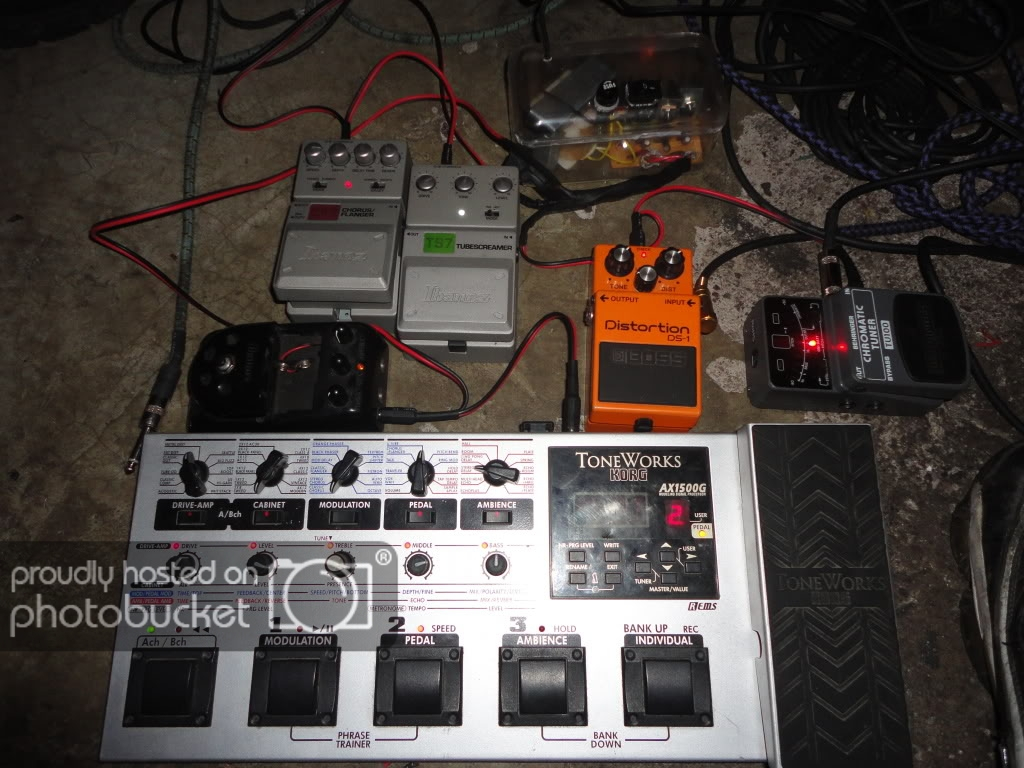

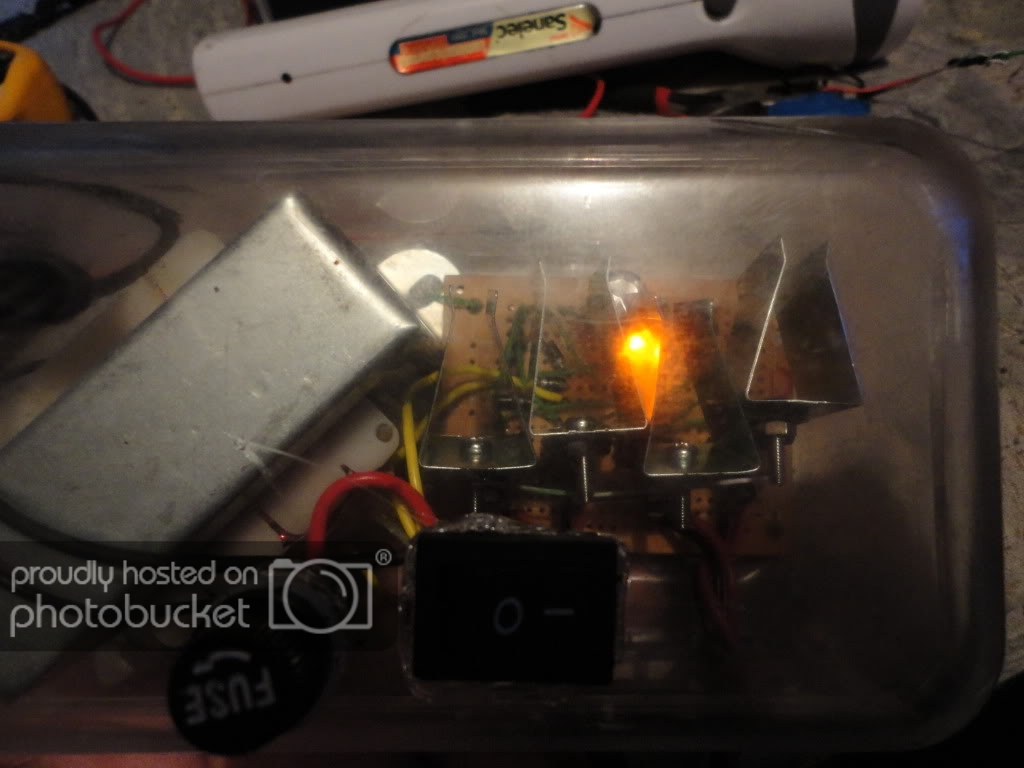

listo!!!!
DSC00482.jpg?t=1304483797
DSC00483.jpg?t=1304483830
DSC00484.jpg?t=1304483834
DSC00485.jpg?t=1304483837
DSC00488.jpg?t=1304483903
DSC00489.jpg?t=1304484002
DSC00491.jpg?t=1304483907
DSC00493.jpg?t=1304484240

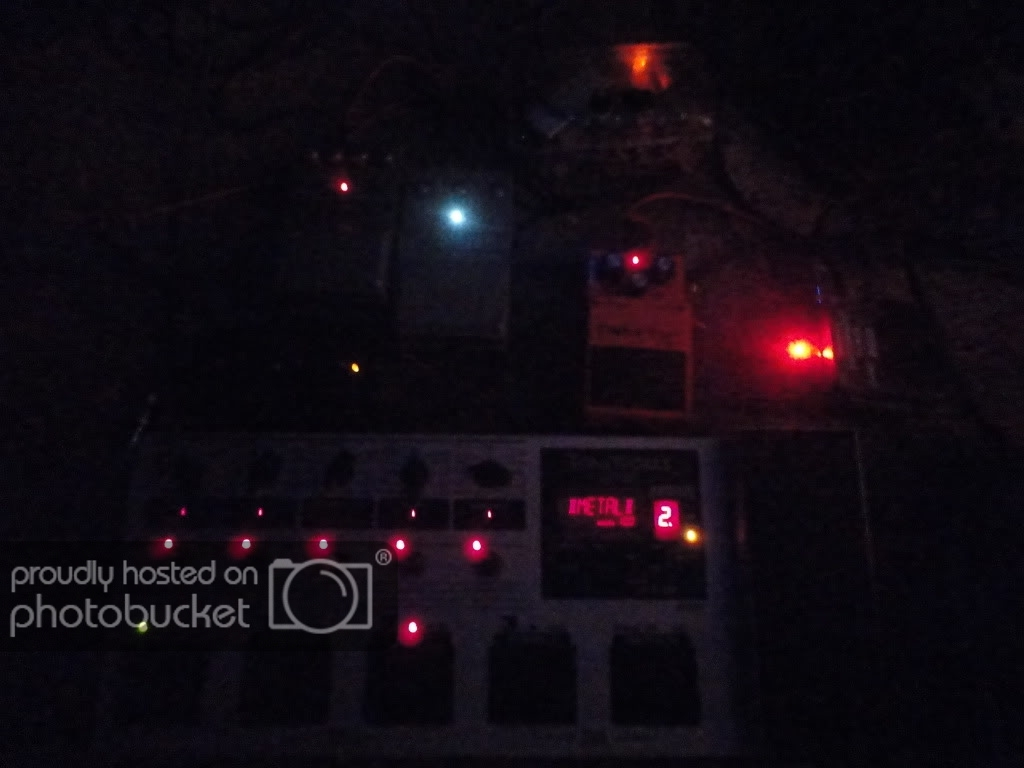

y los aguanto todos, y depues pense... one more? :D
DSC00495.jpg?t=1304484648
DSC00496.jpg?t=1304484705


:D

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
#46 por <<nando>> el 04/05/2011
Ey, buena idea lo de los zocalos, asi si quieres te puedes poner un LM7812 por si en un futuro tuvieras un pedal a 12v!! Por cierto, para conectar el regulador (mas atras se puso un esquemas mas o menos para ver como iba). Si lo ves de frente, de izq a derecha, seria;


entrada-->masa-->salida

_______________________
http://www.guitarristas.info/foro/signaturepics/sigpic1976_3.gif Visita el Myspace de mi grupo Rock'N Rolla!!

Subir
#47 por josrocker el 04/05/2011
stak_a escribió:


Perfecto, veo que te funciona a la perfección. Me alegro mucho, ya sabes a dar cera con tu nueva fuente.

Enhorabuena
---------------------------------
<<Nando>> escribió:
Ey, buena idea lo de los zocalos, asi si quieres te puedes poner un LM7812 por si en un futuro tuvieras un pedal a 12v!! Por cierto, para conectar el regulador (mas atras se puso un esquemas mas o menos para ver como iba). Si lo ves de frente, de izq a derecha, seria;

http://www.electroipartes.com/images/TO-220.gif

entrada-->masa-->salida


Hemos de tener en cuenta que el voltaje en entrada en el regulador debe de ser unos 3 voltios superior al de salida. Es decir, el 7809 necesita unos 12 voltios en su entrada para funcionar correctamente. Si utilizamos un trasnformador de 12 voltios, no llegaremos a superar el valor para que un 7812 funcione correctamente. Si quieres preparar tu fuente para pedales de 12 voltios se deberá de usar un transformador de 15 v.
Subir
#48 por stak_a el 04/05/2011
si, exactamente pense eso de los 12v, y tambien por si algun dia se llega a quemar alguno no tenga que hacer tooooodo un desmadre para cambiarlo :D
---------------------------------
Por cierto +1 para Josrocker :D

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
