clon mini SLO DE 18w

#61 por Di Romein el 25/01/2012
de eso tengo yo también dudas, por que por lo que he visto un trafo para un single end no sirve para un push pull, eso como va? por que eh visto que los de alimentación, se llega, se enrolla el cobre, en la pieza de plástico que recubre el núcleo, y se pone papel para separar, y así con las salidas, pero para el trafo de salida como va?

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#62 por juanf el 25/01/2012

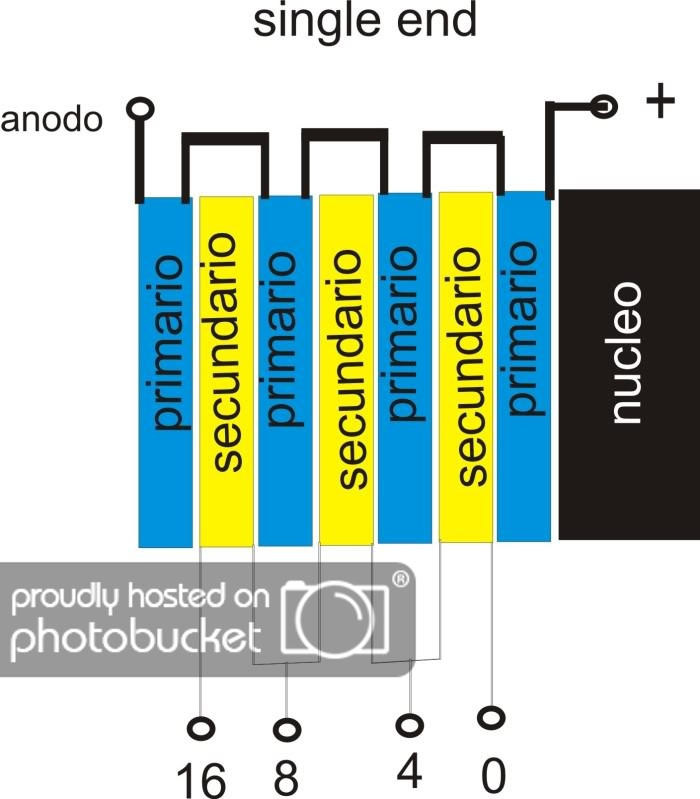

Te pongo un esquema de como los bobino yo entremezclando el primario con el secundario



Espero que se me entienda.

http://relicstubeamp.blogspot.com.es/

Subir
#63 por Di Romein el 25/01/2012
eh... pues no lo entiendo, eso o es que estoy espeso.

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#64 por juanf el 25/01/2012
supongamos: transformador single end
primario----2000 vueltas
secundario---
4 ohmios 40 vueltas
8 ohmios 80 vueltas
16 ohmios 120 vueltas
Hasta aquí ok? continuamos, como tenemos 4 grupos de primario (segun el grafico anterior)
dividimos el numero de vueltas del primario x 4 y tenemos 500 vueltas.
Pues empezamos bobinando el primario le damos 500 vueltas, le liamos papel parafinado ó cinta de carrocero, y seguidamente bobinamos el secundario para 4 ohmios, le damos 40 vueltas, le liamos papel parafinado ó cinta de carrocero, bobinamos otro primario con otras 500 vueltas,le liamos papel parafinado ó cinta de carrocero,bobinamos el secundario para 8 ohmios, le damos 40 vueltas, le liamos papel parafinado ó cinta de carrocero, bobinamos otro primario con otras 500 vueltas,le liamos papel parafinado ó cinta de carrocero, bobinamos el secundario para 16 ohmios, le damos 40 vueltas,le liamos papel parafinado ó cinta de carrocero,bobinamos el ultimo primario con otras 500 vueltas, y ya está.

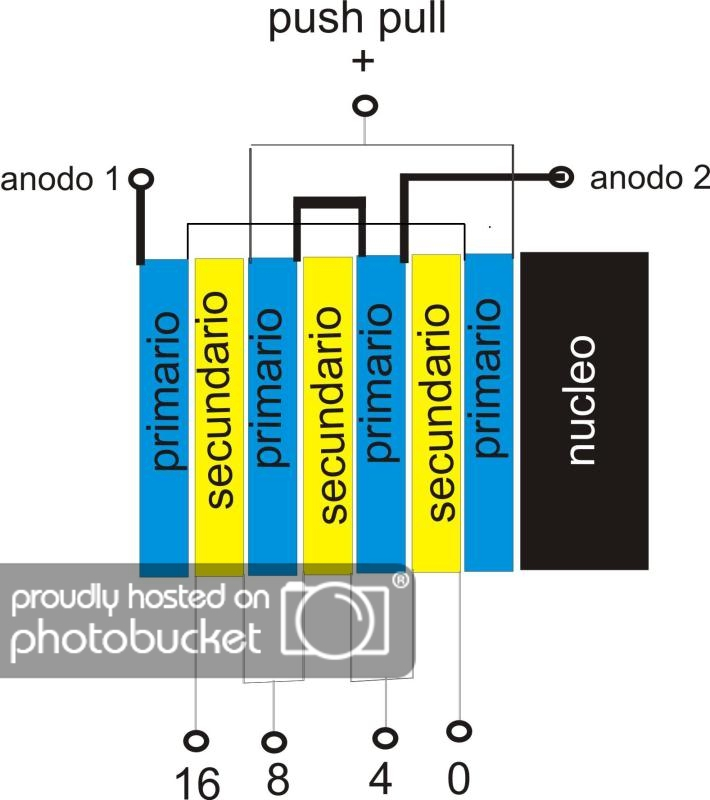

Y el push pull es igual solo que la conexion se hace como he puesto en el grafico para que los dos bobinados de las valvulas tengan la misma longitud de hilo, por eso se intercambian el ultimo primario con el primario.

http://relicstubeamp.blogspot.com.es/

Subir
#65 por juanf el 25/01/2012

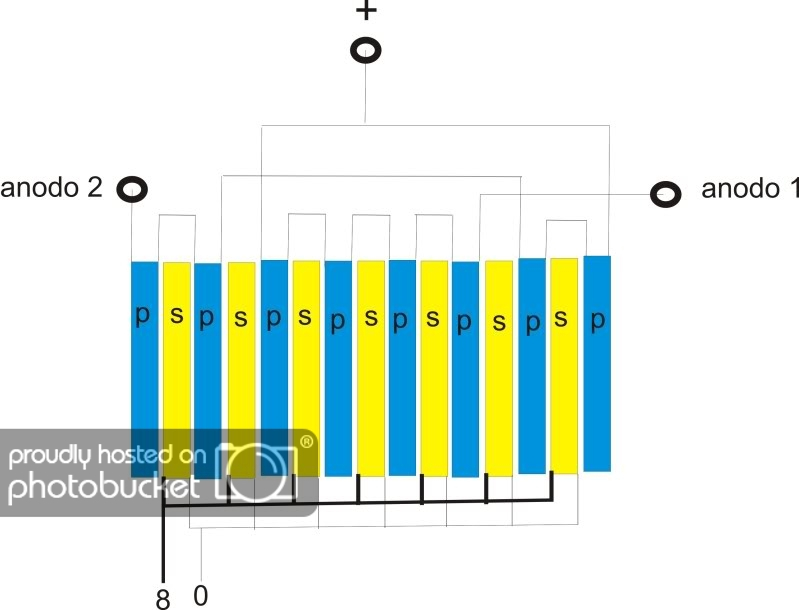

Sería correcto un bobinado así


Haber si aparece macgiver y me saca de la duda

http://relicstubeamp.blogspot.com.es/

Subir
#66 por Di Romein el 25/01/2012
aaaaaah vale, ahora ya me eh enterado, es decir, el primario, iría puesto en serie cada bobina no?

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#67 por juanf el 25/01/2012
Exacto en el SE si pero en el push pull si te fijas es igual solo que se intercambian los bobinados para que tenga la misma longitud de hilo, porque el primer bobinado tiene muchos menos metros de hilo que el ultimo y en el push pull las condiciones de trabajo de cada lampara deben ser identicas

http://relicstubeamp.blogspot.com.es/

Subir
#68 por Di Romein el 25/01/2012
vale lo voy pillando y los secundarios... en paralelo en ambos casos, si lo eh pillado guay :) es que me taba comiendo la cabeza por que tengo por aquí un trafo, que en vez de llevar una pieza de esas de plástico donde se bobina, lleva dos, bueno tengo varios trafos así, y con un bobinado en cada parte, de manera que uno es el primario y otro el secundario, también sirve así? para alimentaciones quiero decir.

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#69 por juanf el 25/01/2012
Los secundarios no van en paralelo van en serie tambien, el grafico que he puesto al final si estan en paralelo pero no se si va bien asi.
Para la alimentacion si pueden ir con el carrete dividido, en uno el primario y en otro el secundario, de hecho la mayoria vienen así, pero para salida de audio lo bueno esque los bobinados esten entremezclados ya que así tememos mejor respuesta de frecuencias.

http://relicstubeamp.blogspot.com.es/

Subir
#70 por Di Romein el 25/01/2012
vale chachi :D tengo que ponerme a bobinar como un chino :D a ver donde se puede pillar el cobre y el nucleo.

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#71 por juanf el 29/01/2012
Sorpresa sorpresa, algo que os va a venir bien para el que no le gusten las matematicas
Archivos adjuntos:

http://relicstubeamp.blogspot.com.es/

Subir
#72 por Di Romein el 29/01/2012
que grande :D como van los avances del soldano? quedaba una placa no?

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
Respuesta rápida

Regístrate o para poder postear en este hilo
