clon mini SLO DE 18w

#1 por juanf el 06/01/2012
Hola, despues de un largo tiempo apartado vengo con un encargo de un ampli valvular de baja potencia para tocar en casa sin molestar a los vecinos y sin renunciar a un gran sonido, así que me he puesto manos a la obra y pienso clonar el slo pero en pcb y con la salida de dos EL84 en push pull y sin gastar nada todo con componentes reciclados, que encuentre por casa, asi que ya veremos como marcha esto, bueno para ir calentando hoy he estado diseñando con el eagle la pcb del inversor y la salida con las el84.


Bueno como podeis comprobar las tensiones seran un poco mas bajas que el original ya que utilizare dos transformadores de 3A y 12v enfrentados y la tension andará por los 280v.
Tambien tendrá control de DEPTH y PRESENCIA, e iré probando las placas conforme las vaya terminando, y en total seran 3 una la que os he presentado INVERSOR Y SALIDA, la siguiente LOOP DE EFECTOS Y CONTROLES y la tercera el PREVIO, la idea tambien es hacerlo así para luego poder combinarlas con cualquier previo o etapa de potencia y así hacerlas mas versatiles, por ejemplo se podria utilizar el inversor y la salida con un previo jcm800 ó con una pedalera, ó bien utilizar la etapa del loop con cualquier previo y etapa de potencia, en fin muchas posibilidades, aunque no será facil ya que la polarizacion de las valvulas al tener menos tension puede que se necesite modificar algo las resistencias de catodo o cualquier otra cosa enfin espero que con la ayuda de los que andais por aqui salga este proyecto adelante.
Bueno tambien os lo dejo en formato del EAGLE
Archivos adjuntos:

http://relicstubeamp.blogspot.com.es/

Subir
2
#2 por jaropda el 06/01/2012
enhorabuena vaya proyecto!!!!! me encantan los soldano.
ya me hechaste buena mano con el sustainerhace tiempo y por cierto de lujo que funciona.

ya te iré siguiendo

un saludo

feliz año 2012
Subir
#3 por Di Romein el 06/01/2012
interesantísimo! :D me uno pues :)

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#4 por juanf el 06/01/2012
Hola Jaropda ya hacia tiempo que se me veia por estos lares eh? bueno aqui estamos otra vez, bienvenido gene darkangel, y feliz 2012.
Jaropda, al final le pusiste al sustainer recargables?.
Otra sorpresa los transformadores ya pondré como los voy a modificar para que tengan los 280v ya que los he probado y en cuanto le pones carga se bajan a 210v y eso es muy poco, pero bueno poco a poco y paso a paso

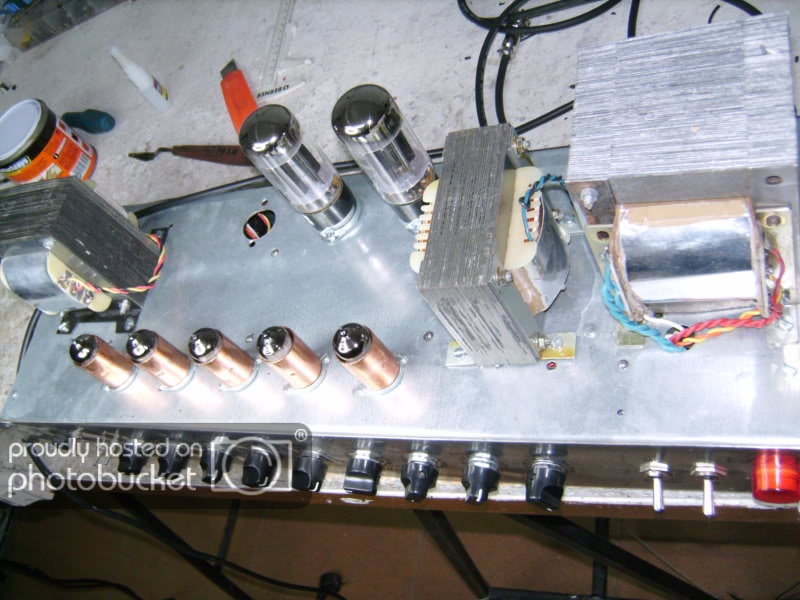

¿Os gustan los soldano? mirar este que me hize
jaos en el detalle de los transformadores hechos a mano con la ayuda de Mcguiver para el calculo, aislados con acero inoxidable


http://relicstubeamp.blogspot.com.es/

Subir
#5 por Dr.Maligno Tech el 06/01/2012
Me apuntoooo!!!! Que yo voy a por algo parecido.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#6 por juanf el 07/01/2012

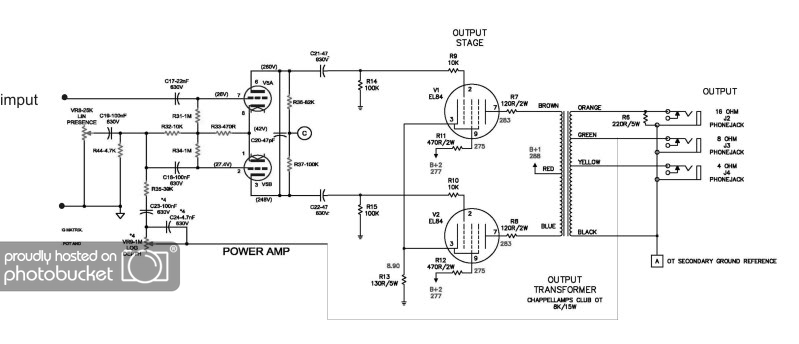

Otro poco el esquema del inversor y la etapa final y si alguien ve algun error que lo comente.



Y tambien lo dejo en los adjuntos en formato del coreldraw que tiene mas calidad
Archivos adjuntos:

http://relicstubeamp.blogspot.com.es/

Subir
1
#7 por jpiornos el 09/01/2012
Me too :jenna:
Subir
#8 por N0Z el 09/01/2012
Es de clase A o A/B?
Subir
#9 por juanf el 10/01/2012
el circuito es de clase A/B push pull.

http://relicstubeamp.blogspot.com.es/

Subir
#10 por LiTaN el 11/01/2012
uhh me apunto! llevo como que un mes detras de un proyecto como este! =)
Subir
#11 por David el 11/01/2012
juanf escribió:
un ampli valvular de baja potencia para tocar en casa sin molestar a los vecinos y sin renunciar a un gran sonido


Con 18W puedes molestarles un rato, que yo también tengo un 18W y da mucha cera :D

De todos modos el proyecto es cojonudo. Seguro que acaba saliendo algo muy bueno de aquí.
Subir
#12 por juanf el 12/01/2012
Hola compañeros he terminado la primera placa es decir el inversor y la etapa de potencia, y esto suena mucho, mas de lo que me imaginaba pero bueno, os comento que la he comprobado con el previo del jcm800 que monte hace ya caasi un año y no lo habia comprobado y eso suena de muerte, aunque no corresponda en este post he de decir que al previo como sonaba muy chillon, autentico sonido marshall, y como tengo un marshall y no queria el mismo sonido lo he modificado quitandole los condensadores que lleva de 470pf en paralelo con unas resistencias de 470k y suena completamente limpio y con mucho cuerpo, bueno por la tarde pondre fotitos de como ha quedado y ya empezare a diseñar el modulo de los controles de tono y look de efectos.
Otra cosa que queria comentar esque como va a ser un ampli con piezas recicladas la conmutacion de canal la pondre DIY es decir con un simple led y una ldr en macarron termoretractil, ya las he comprobado y funciona igual que las VTL5c.

Saludos

http://relicstubeamp.blogspot.com.es/
