clon mini SLO DE 18w

#73 por juanf el 29/01/2012
Exacto queda un modulo el del previo, pero esque quiero hacerlo con circuito impreso de doblecara y no tengo por el tema de los ruidos para eliminarlos completamente ya que uno que me hize lo hize asi y nada de ruido, esta semana iré a la capital haber si la compro y lo termino. para los transformadores ve a algun punto limpio y los que yo utilizo mucho, son los de los SAI que para hacertelo van de perlas y el hilo vas a cualquier sitio donde bobinen motores y te lo venden ó te lo dan, por lo menos a mi me lo han dado y sin conocerlos de nada, así tengo 3 ó 4 sitios que cuando me hace falta voy y se los pido y siempre me dicen que el grosor de 0,18mm ó 0,22mm que es el que casi siempre se utiliza para los trafos de salida ellos lo tienen muerto de risa.

http://relicstubeamp.blogspot.com.es/

Subir
#74 por juanf el 03/02/2012

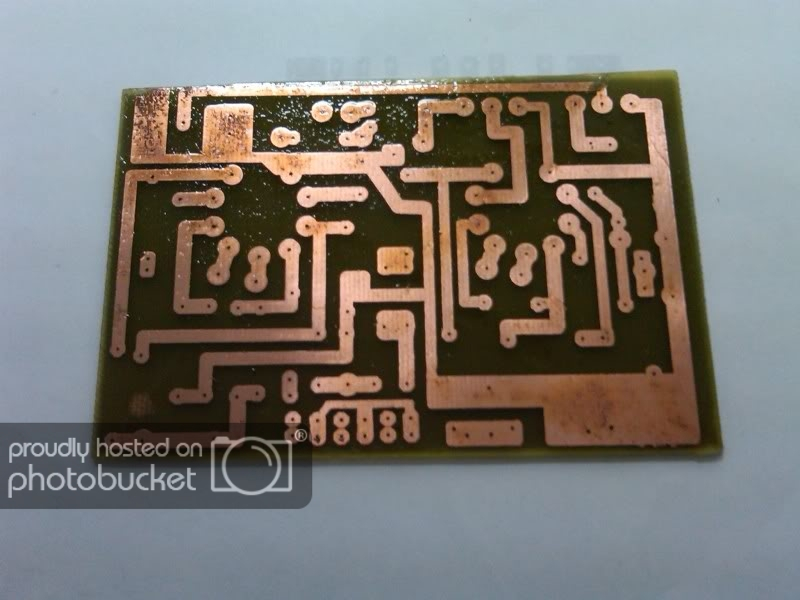

Despues de comprar el circuito impreso de doble capa, ya lo he hecho, y este fin de semana a montarlo.

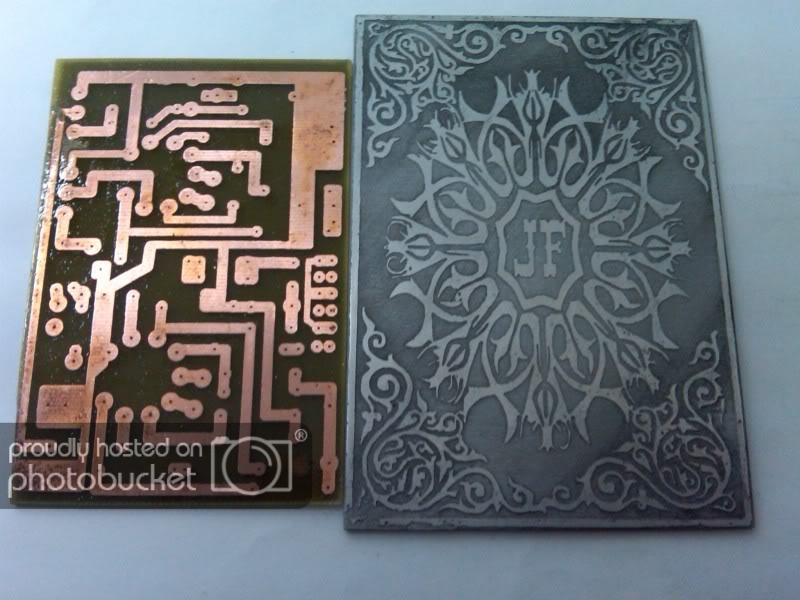

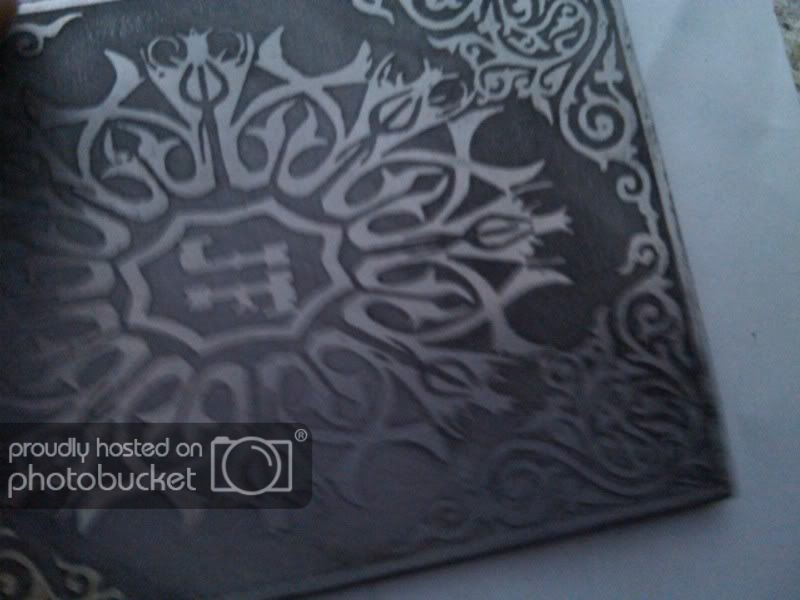

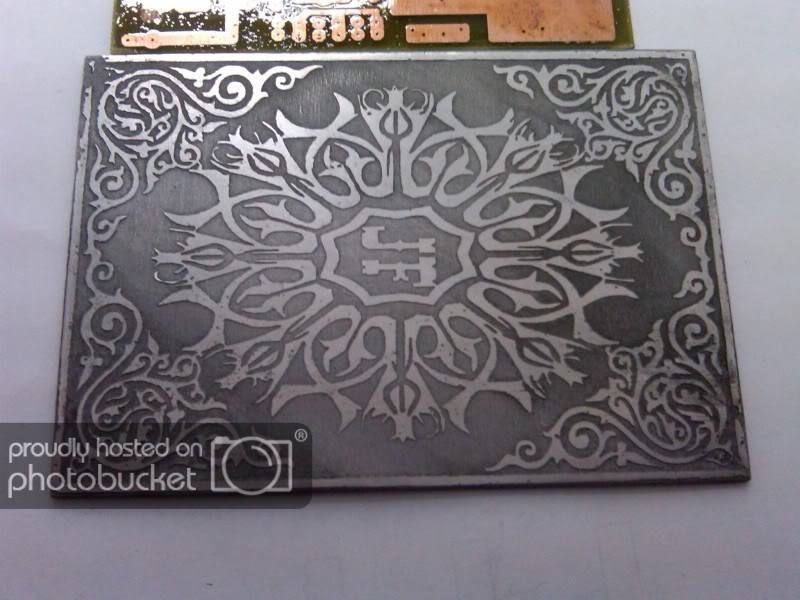

Y unas pruebas de etching para hacer el faceplate a ver que os parecen




Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#75 por Di Romein el 03/02/2012
está genial ese dibujito :D

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#76 por juanf el 06/02/2012

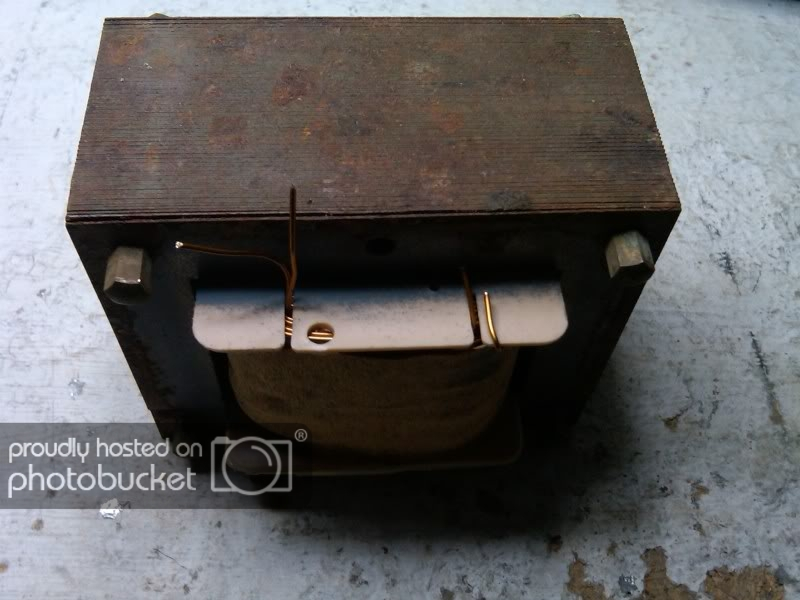

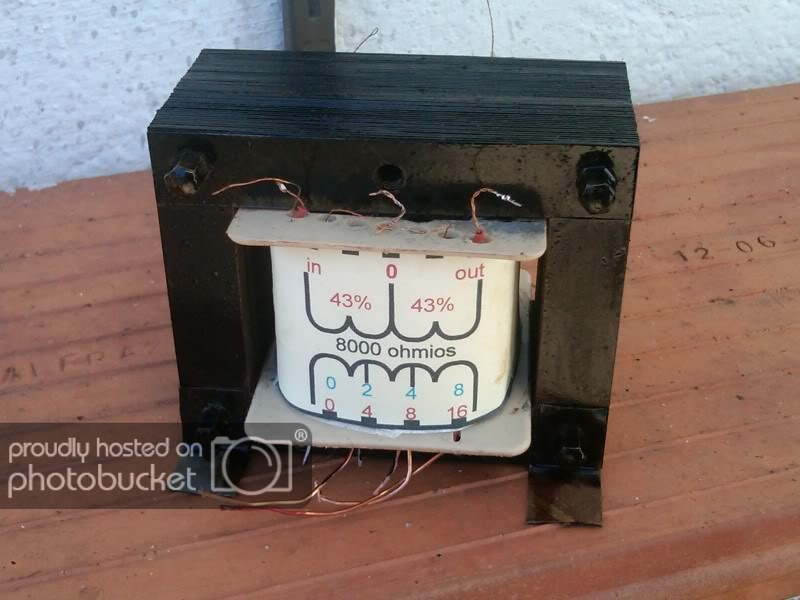

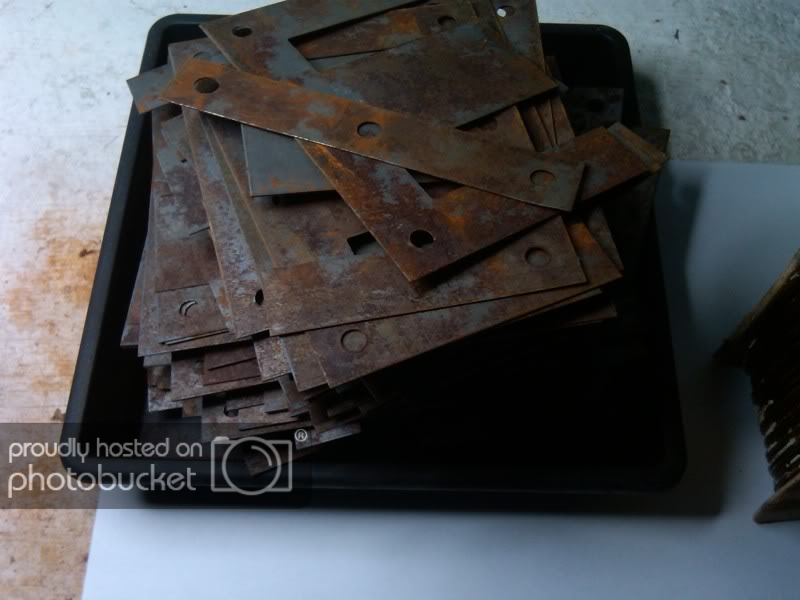

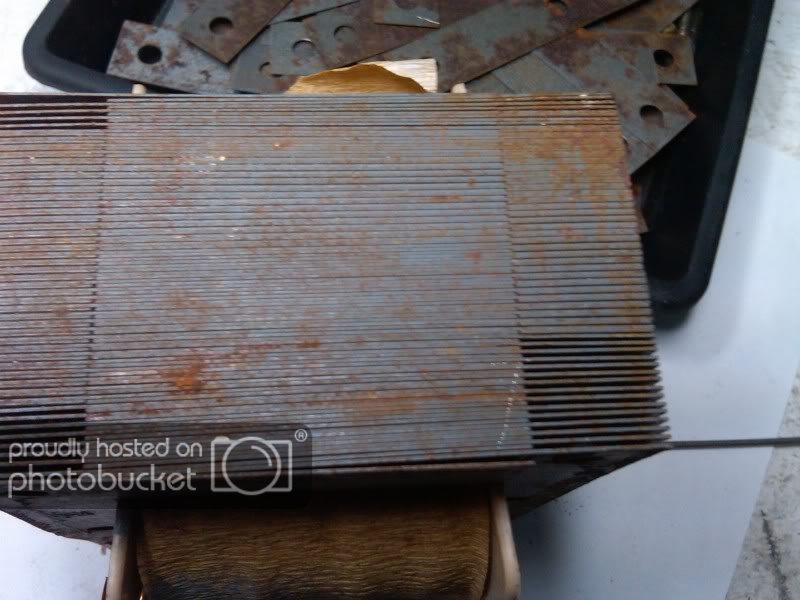

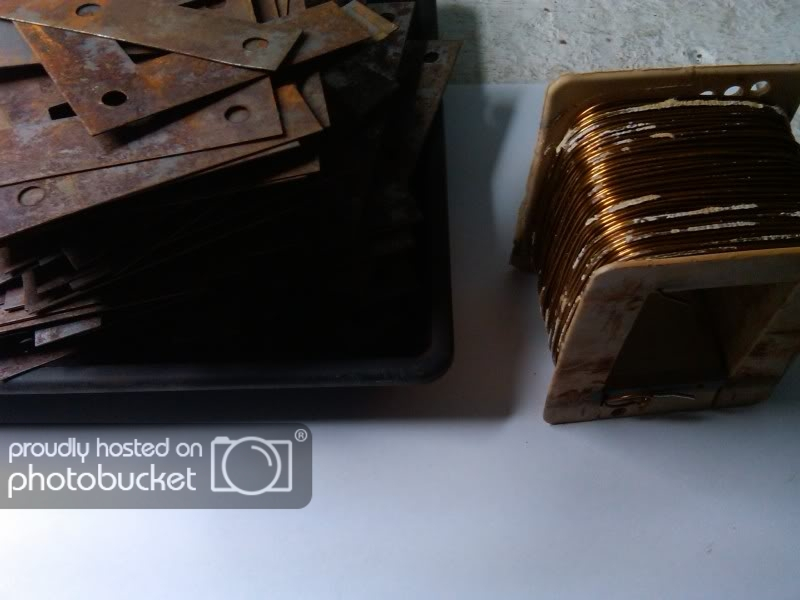

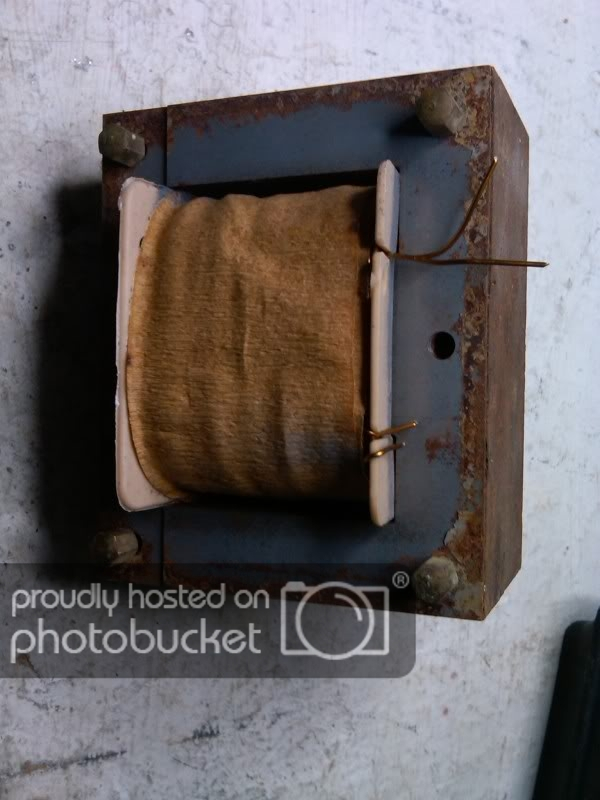

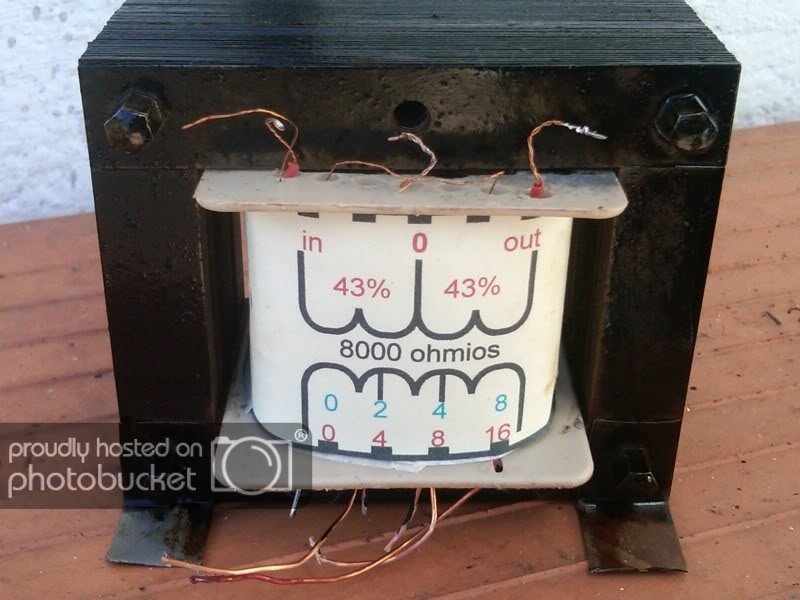

Hola como el anterior trafo que hize era un poco pequeño he hecho otro con un autotransformador viejo, os pongo fotos del proceso.







esto es todo.

http://relicstubeamp.blogspot.com.es/

Subir
#77 por Di Romein el 06/02/2012
juanf escribió:
esto es todo.


Y te parecerá poco... :D me has dado una idea cojonuda! jajaja tengo un par de trafos por ahí estropeados... me van a ir de perlas, aun que igual antes de empezar con este amplificador empiezo por un champ, pero bueno :)

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#78 por LiTaN el 06/02/2012
vaya trabajo tiene que dar armar el transformador... el otro dia desmonté uno pequeñito que tenia por ahi para probar y me aburrí solo desmontandolo.. los transformadores se pueden sacar de los sai no?
Subir
#79 por juanf el 07/02/2012
Efectivamente de los sai es de donde yo los consigo, lo de desmontar los transformadores es muy facil solo tienes que aplicar calor con una pistola decapante y sin quemarse quitarle las laminas que salen solas.

http://relicstubeamp.blogspot.com.es/

Subir
#80 por LiTaN el 07/02/2012
ahhh a mi me faltaba lo de la pistola decapante... a ver si me paso por el leroy merlin que tendran alguna batarilla..

gracias!
Subir
#81 por nakonzaid el 28/04/2012
Hola!
Alguna novedad del proyecto?
Quedó un poco parado todo.
Subir
#82 por juanf el 02/05/2012
Hola no he podido terminarlo, aunque está todo echo y comprobado solo me falta hacerle el mueble, cablearlo todo etc., ya que estoy liado con unos cuantos amplificadores high end stereo por encargo de 100w por canal y practicamente me estan ocupando el tiempo libre que tengo y casi no puedo entrar en el foro y hasta que no acabe con ellos y gane un poco de dinero no podré ponerme con este proyecto, que con la crisis estamos jodidos.

http://relicstubeamp.blogspot.com.es/

Subir
#83 por tumbalobos el 02/05/2012
juanf escribió:
estoy liado con unos cuantos amplificadores high end stereo por encargo de 100w por canal
:sorprendido: Esto es la leche cuando tenemos tiempo no tenemos pelas y viceversa,
Subir
#84 por juanf el 06/05/2012
Os pongo un par de fotos de la respuesta de la funte de alimentacion que les estoy haciendo.
La primera es de la señal de 600v justo despues del rectificador y filtrado de condensadores, en la cual se ve el dichoso rizo de la alimentacion.


y en ésta otra la salida de la alimentacion con un buen filtrado con mosfet y libre completamente de humm.


Esto es lo que me esta quitando el tiempo, todas las alimentaciones incluso los filamentos van filtrados con mosfet, retardo de la alimentacion 20 segundos despues de encender filamentos, fuentes de alimentacion independientes para cada canal, transformadores de salida hechos a mano de 120 watios con respuesta de frecuencia desde 15hz y con bobinados identicos a los que llevan los DYNACO A470 con todas sus capas, salidas en push pull con las kt120 con seleccion triodo/pentodo, control de volumen con octoacopladores alimentados con pwm, el previo con una 12ax7 y 2 CV181-Z de casi 100€ la pareja con acoplamiento directo solo dos condensadores de teflon para conectar la salida del driver con la etapa de potencia, entrada de usb, mando a distancia, etc. etc todo lo que cuente es poco en fin un disparate de amplis y sin reparar en gastos.
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
