"Templarian warrior"

Scorpionscar
#1 por Scorpionscar el 08/01/2019
Abro este hilo para mostraros mi última guitarra en construcción y que es un pequeño homenaje a mi tierra Ponferrada. Para todos aquellos que no la conozcáis os animo a visitar la comarca de “El Bierzo”, cuya capital es Ponferrada con su castillo templario, así que como no podría ser de otro modo, esta guitarra será toda una guerrera Templaria. No va a ser un hilo en el que detalle todo el proceso paso a paso, pero sí que iré comentando alguno de los aspectos que lo requieran y también os pondré fotos de todo el proceso.
El mástil va laminado en cinco capas que alternan arce europeo y bubinga, la verdad que la combinación de colores queda de miedo.

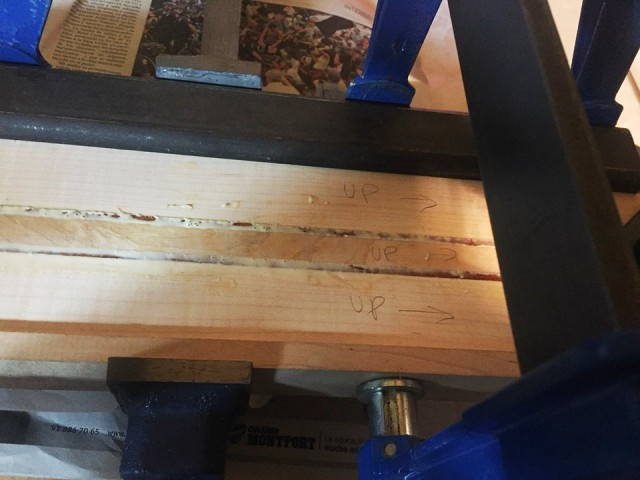

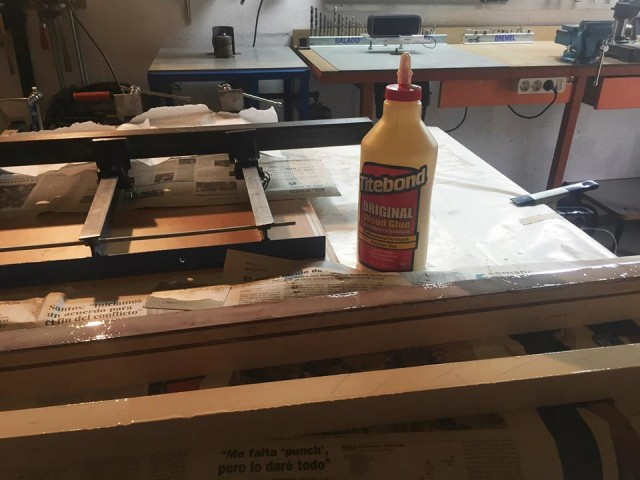

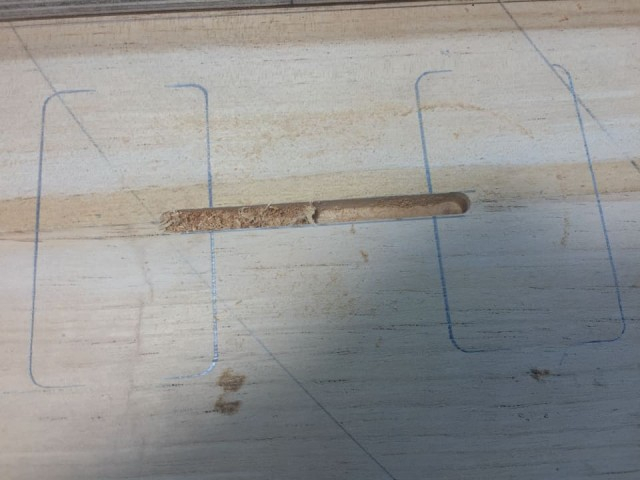

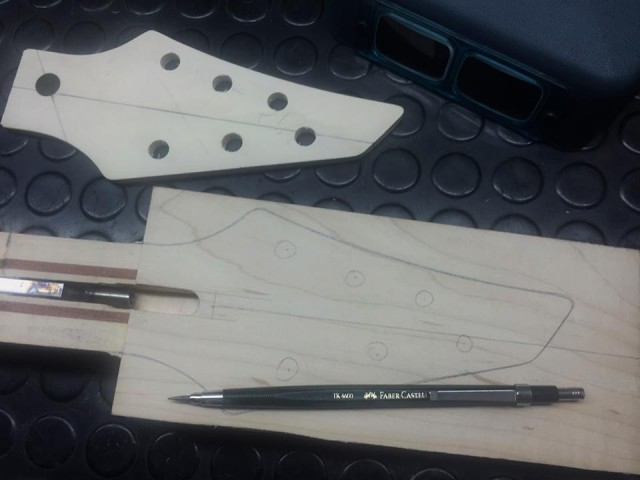

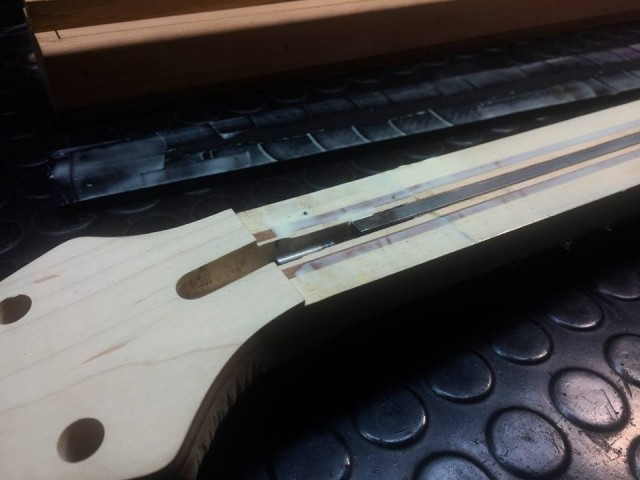

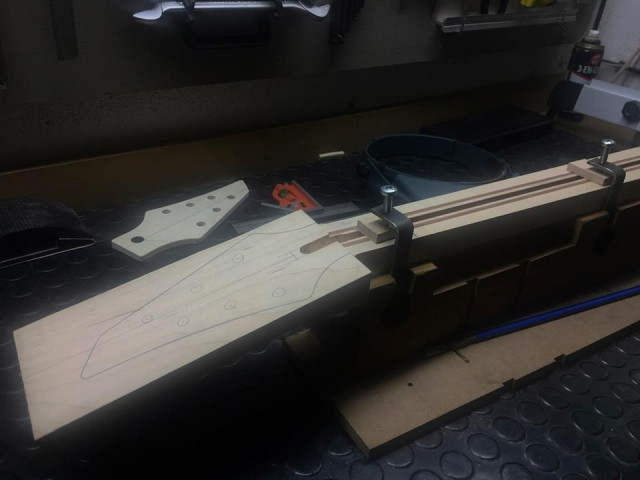

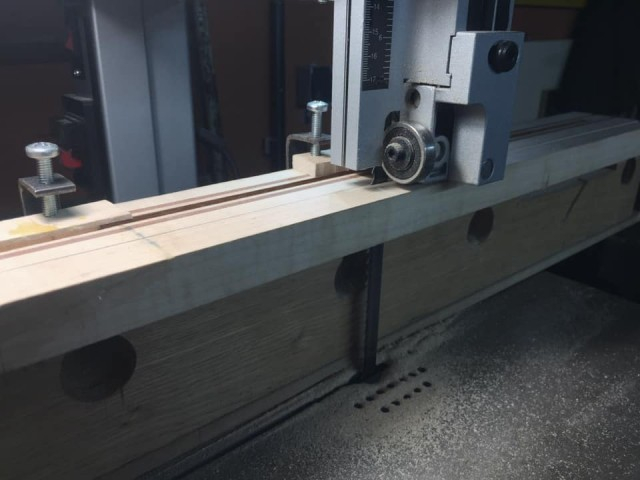

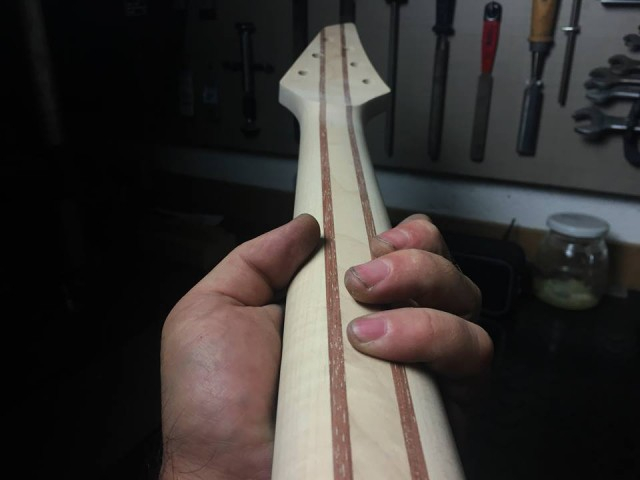

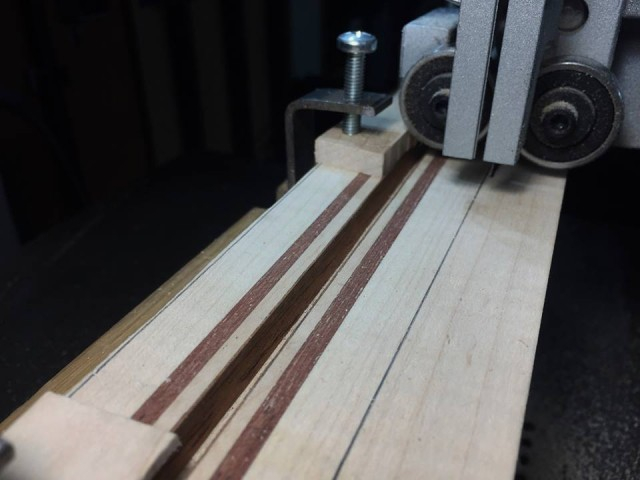

Una vez encoladas las piezas del laminado, las he metido en la regruesadora para dejarlo bien lisito y una vez hecho esto corté la scarf joint con la sierra de banda y encolé de nuevo a un ángulo de 15º. A continuación realicé el canal del alma y en este caso me quedó con algo de holgura, y lo que hice fue encolarle a lo largo del todo el canal dos tiritas de veneer que tenía por el taller de un grosor de 0.30, En la foto si os fijáis se puede observar, ahor sí entra el alma bien ajustadita, como debe ser. Una vez hecho esto, marqué el mástil con una plantilla y corté con la sierra de banda:

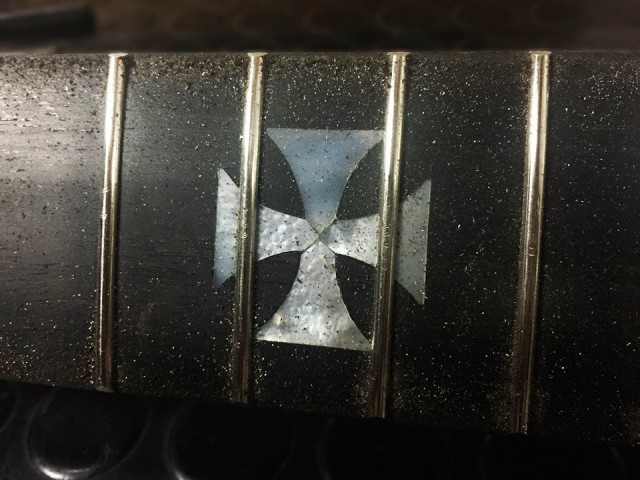

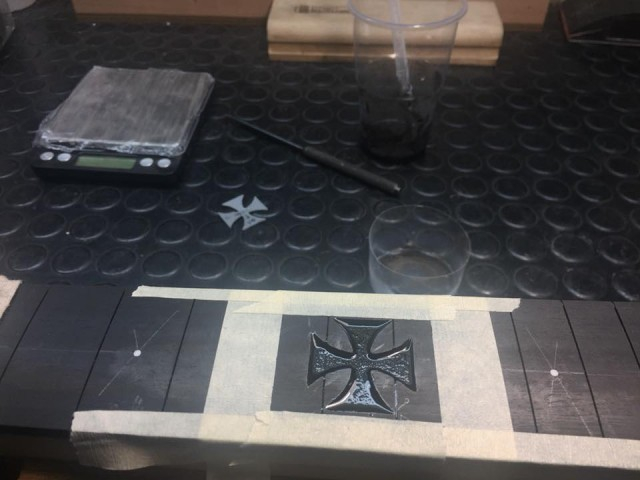

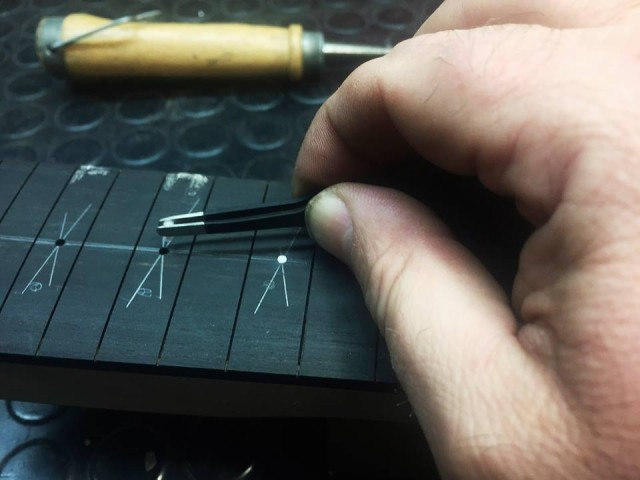

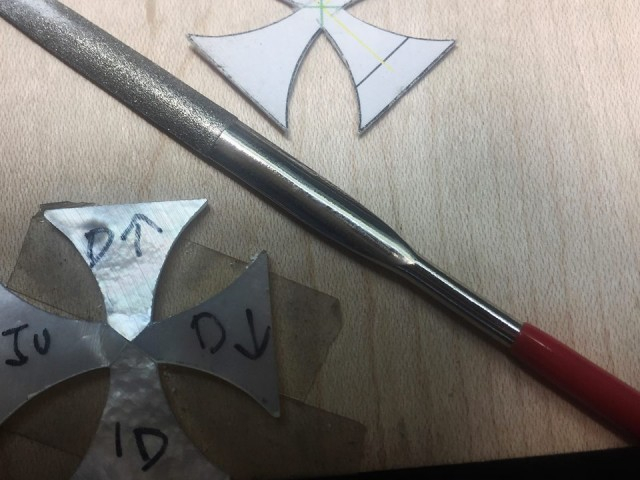

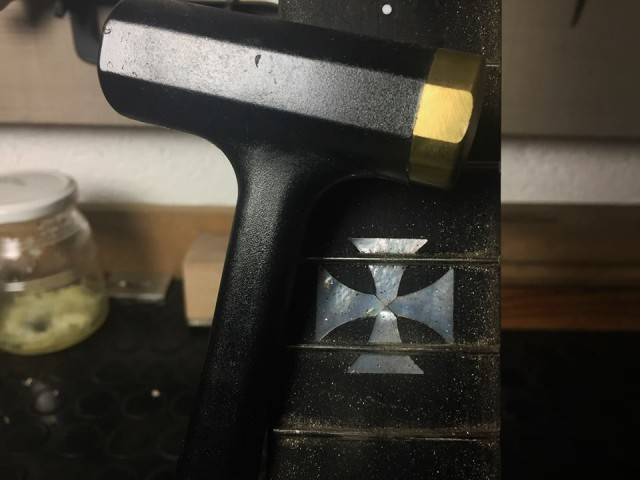

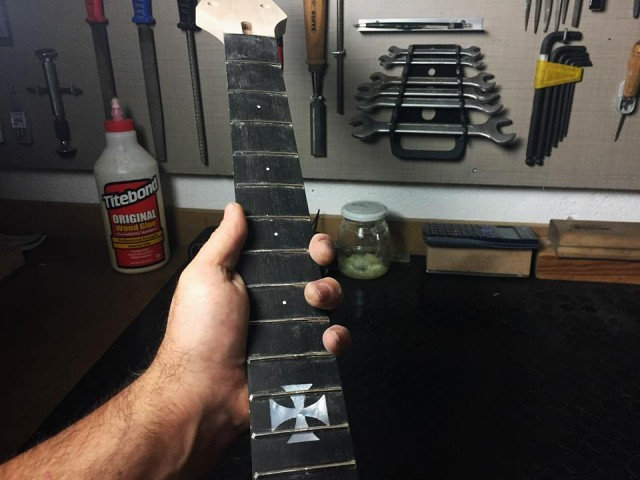

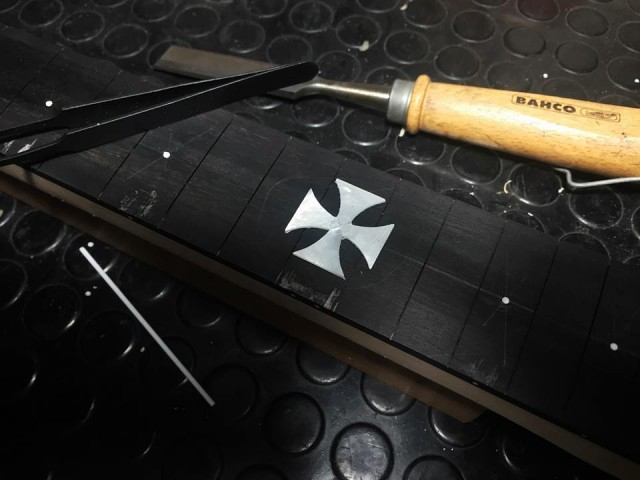

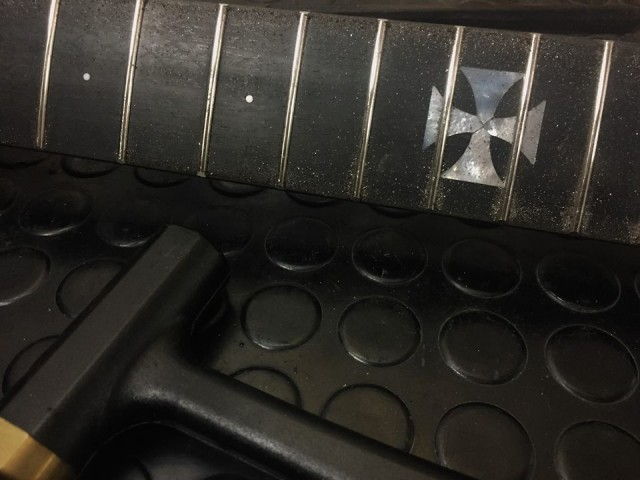

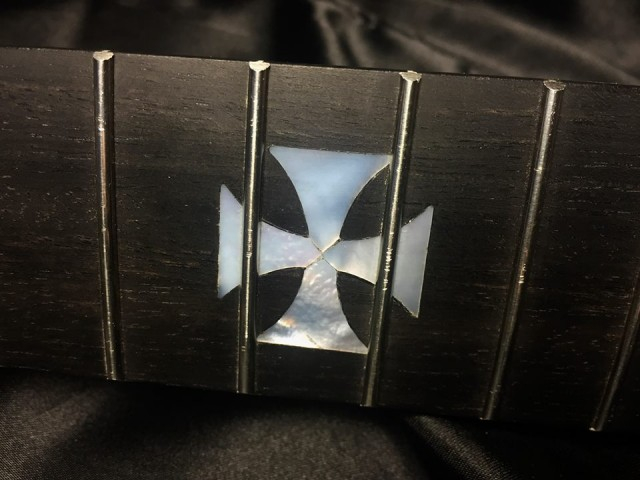

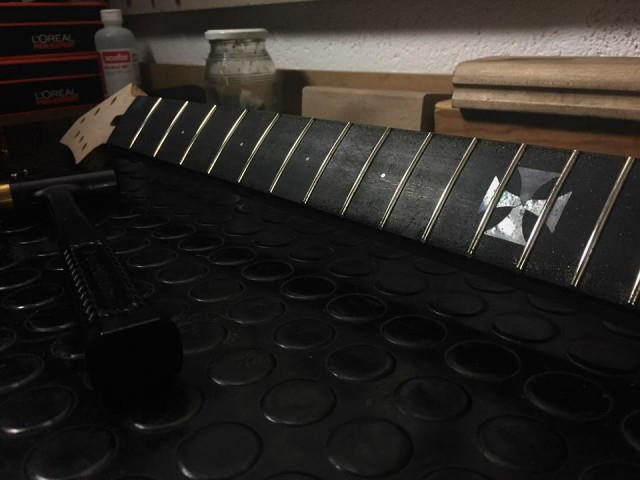

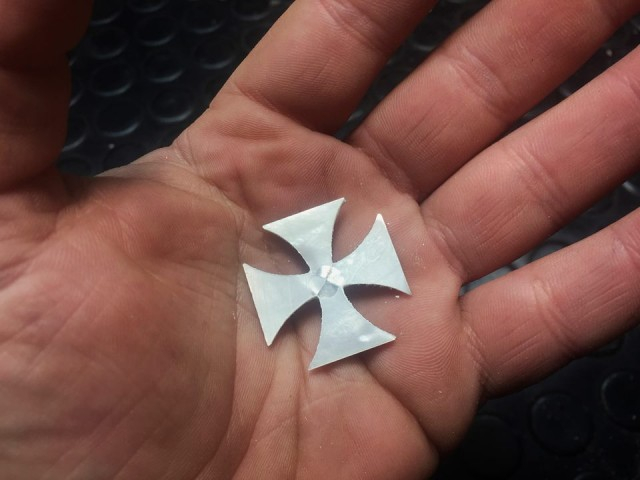

A continuación he estado trabajando en el diapasón, que será de ébano, como casi todos los mástiles que fabrico, ya que es una de las maderas más bonitas y adecuadas para un diapasón top class, pero esto va en gustos, hay mucha variedad de maderas igual de buenas. Lo he radiado a 12” con un jig que construí que es súper fácil y rápido. He decidido hacer una incrustación de nácar con la forma de la cruz templaria en nácar. Como no es fácil tener una pieza tan grande, hice los brazos de la cruz con cuatro retales que tenía por el taller. Una vez pegada la cruz en el traste 12 con resina, al día siguiente y con la ayuda de un jig que también me construí y con una sierra japonesa realicé las ranuras donde van a ir alojados los trastes:

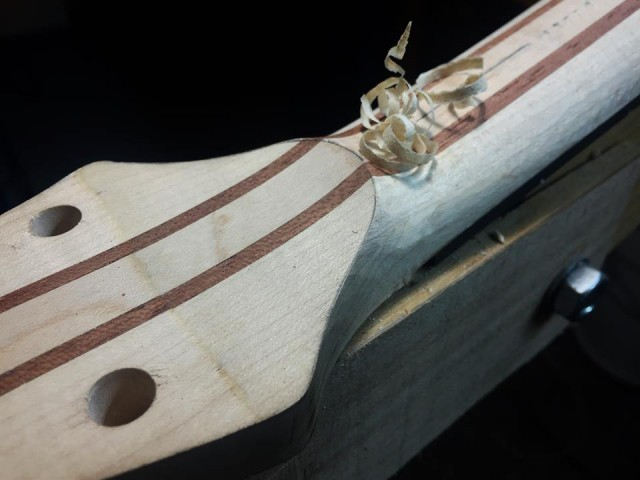

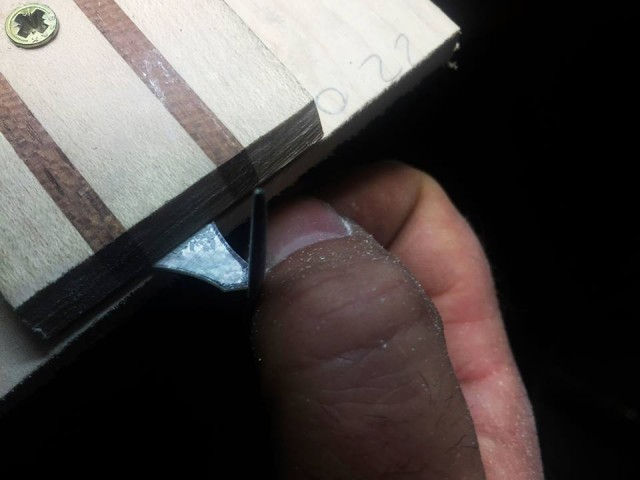

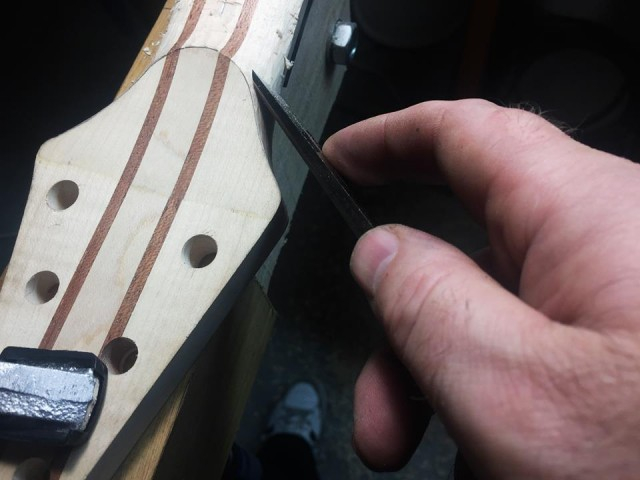

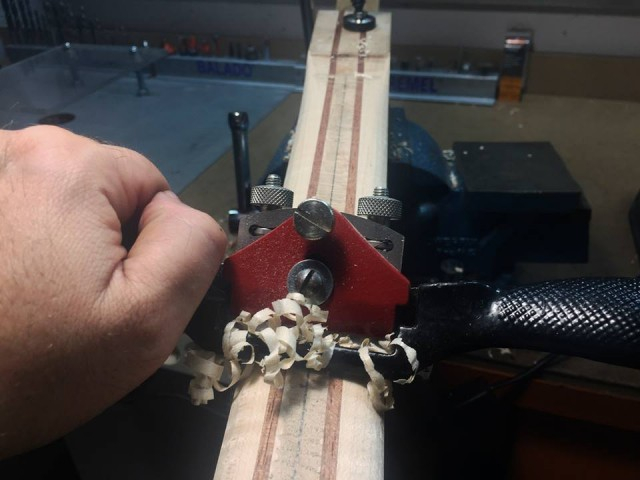

Pues ya tenemos el mástil prácticamente hecho a expensas de redondearlo por la parte de atrás. Para esta tarea suelo usar el bastrén, y a veces me ayudo de una lima japonesa que va de maravilla, pero prefiero bastrén y cuchillas de ebanista, porque la lima si tienes algún descuido puede levantar astillas:

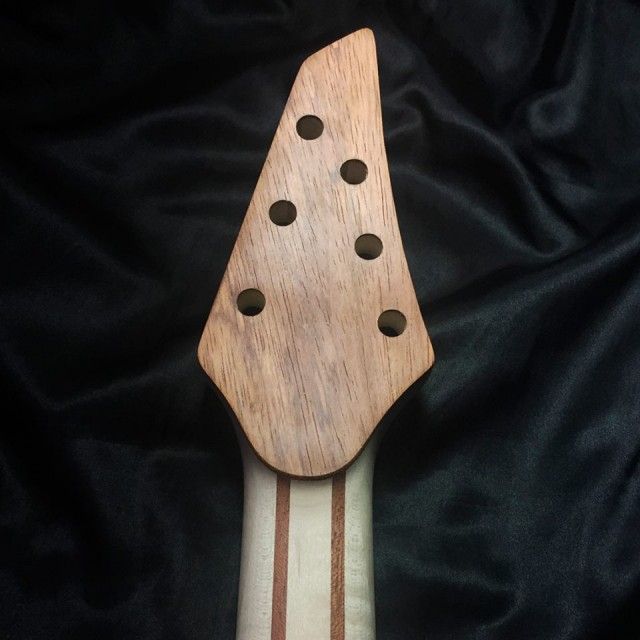

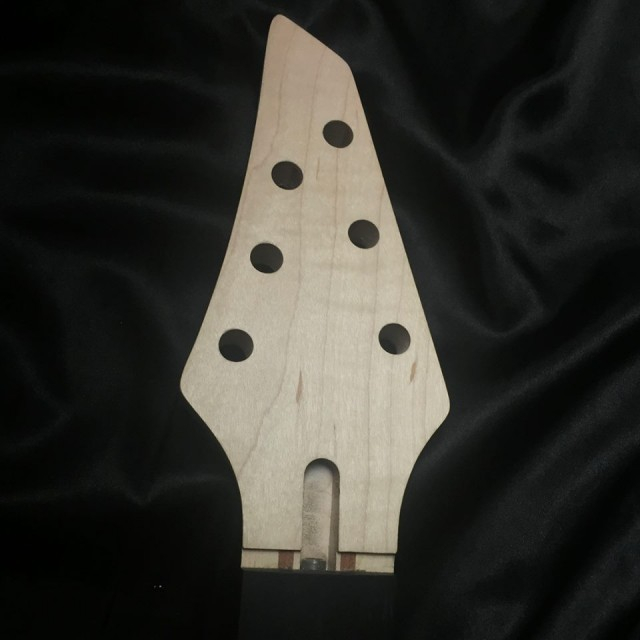

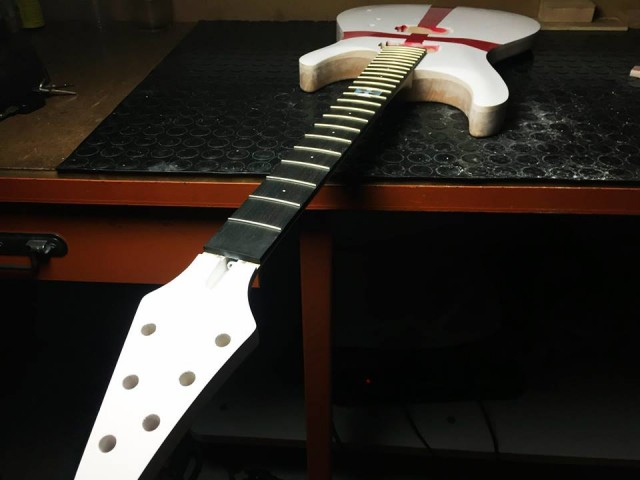

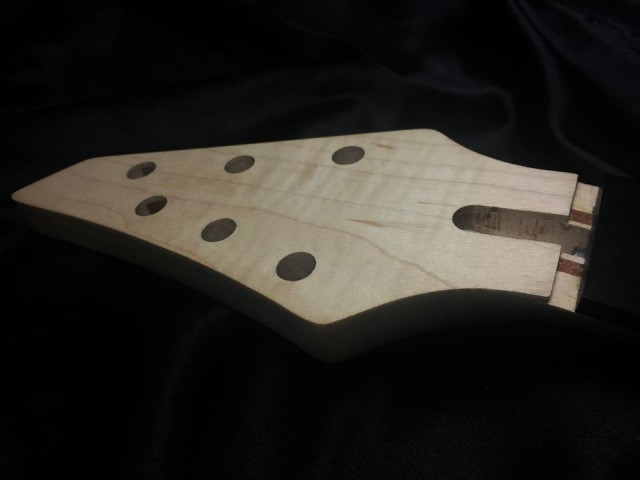

A continuación os pongo unas fotos de la pala, que lleva un diseño muy chulo, moderno y agresivo a la altura de una guerrera.

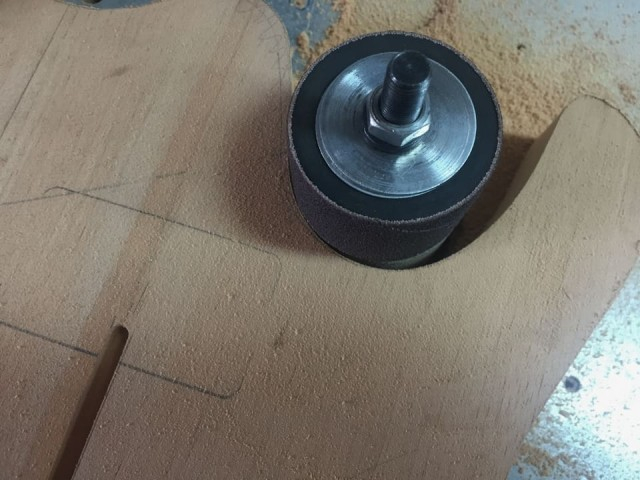

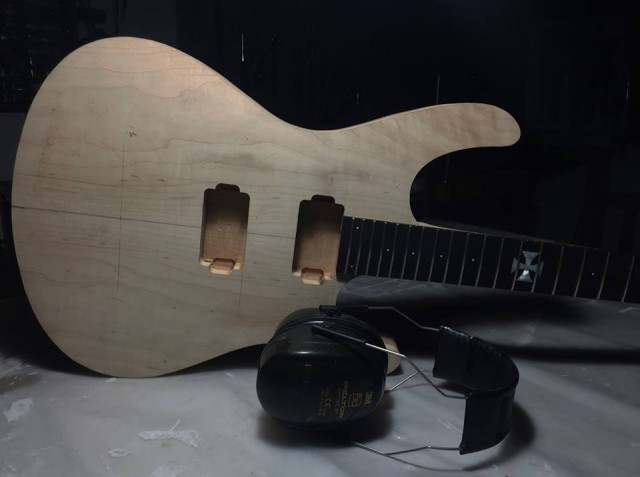

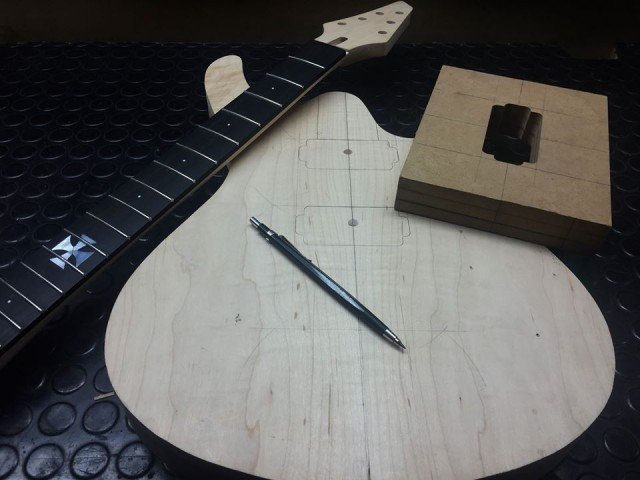

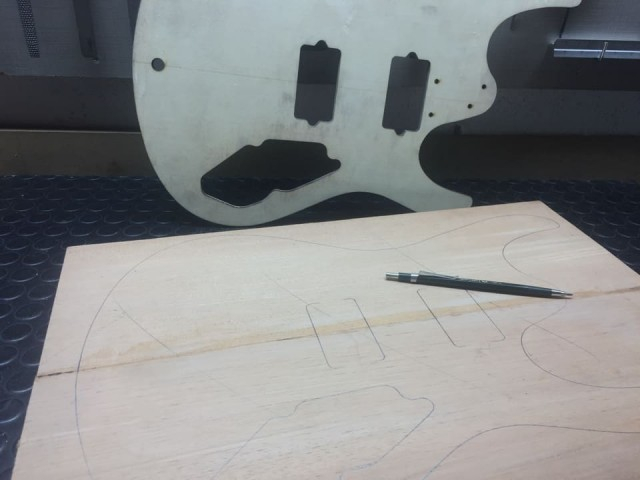

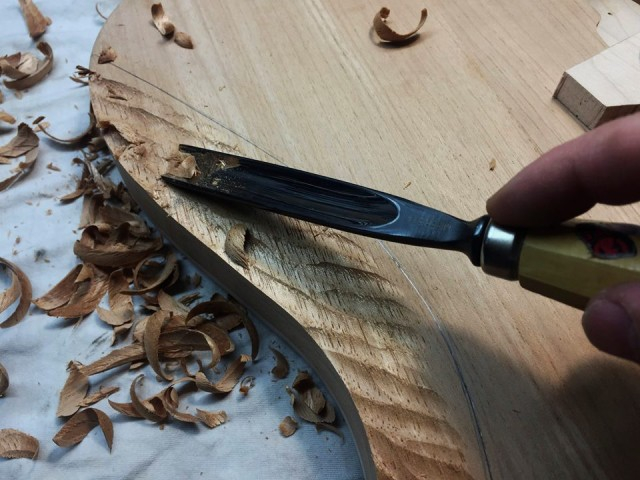

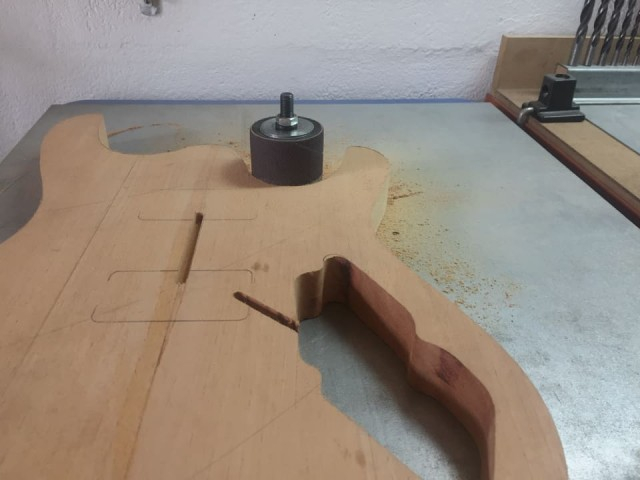

Pues ya tenemos el mástil listo y nos vamos poner con el cuerpo. He utilizado madera de cedro español y lleva una tapa de 13 mm de espesor de arce europeo. Lo he tallado completamente a mano con gubias y lo he suavizado con cuchillas de ebanista y luego lija. He optado por fresar los accesos de los cables antes de encolar en lugar de hacerlos luego con broca, más profesional, la verdad:

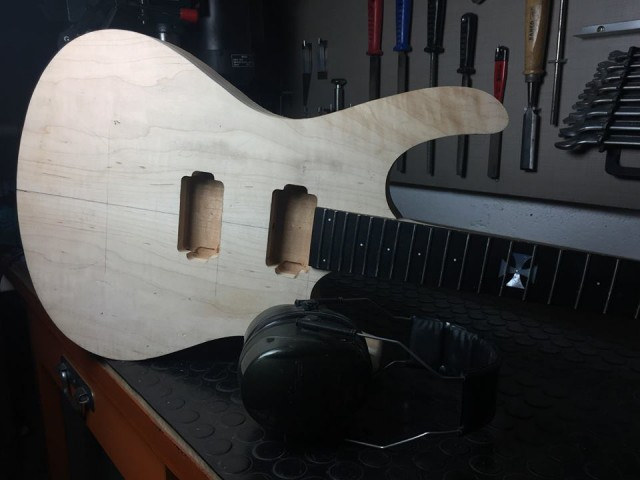

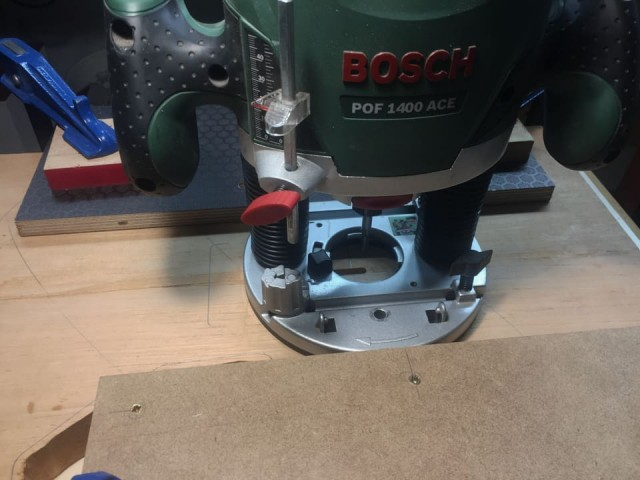

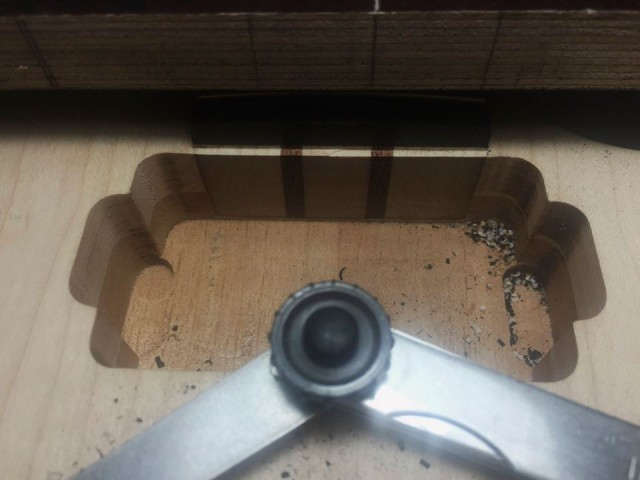

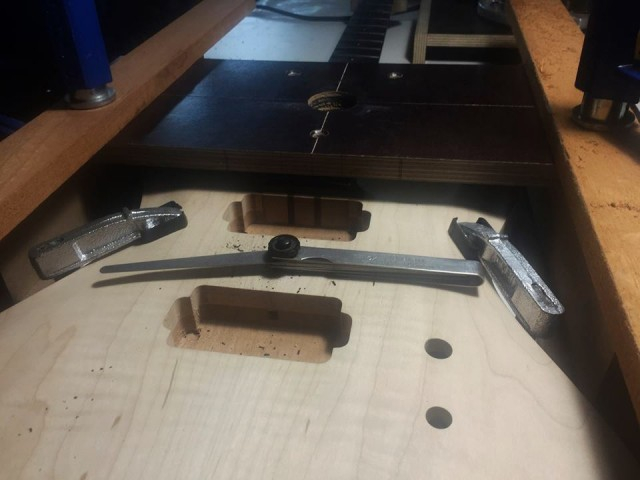

Un aspecto que si quiero documentar es el detalle del rebaje que lleva el diapasón justo donde va la la pastilla del puente y precisamente, dicho rebaje es para en su momento poder colocar el remarco de la pastilla. Para realizarlo he sujetado la guitarra a la mesa de trabajo y he montado una carrilera a cada lado de la guitarra, y sobre ellas un soporte sobre el que va apoyado la fresadora para poder hacer el corte con mucha precisión. Os dejo unas fotos del proceso:

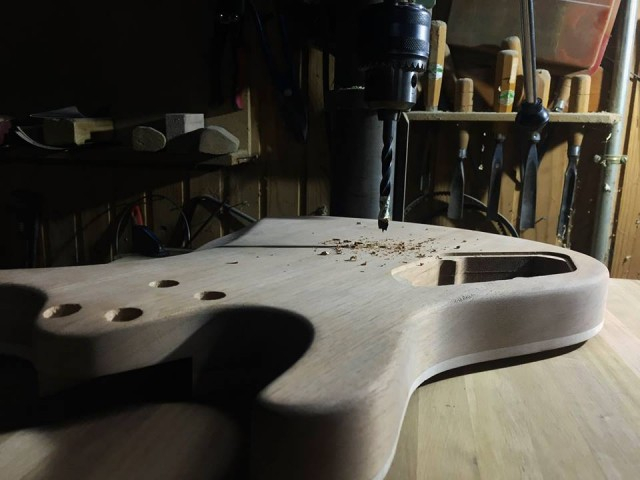

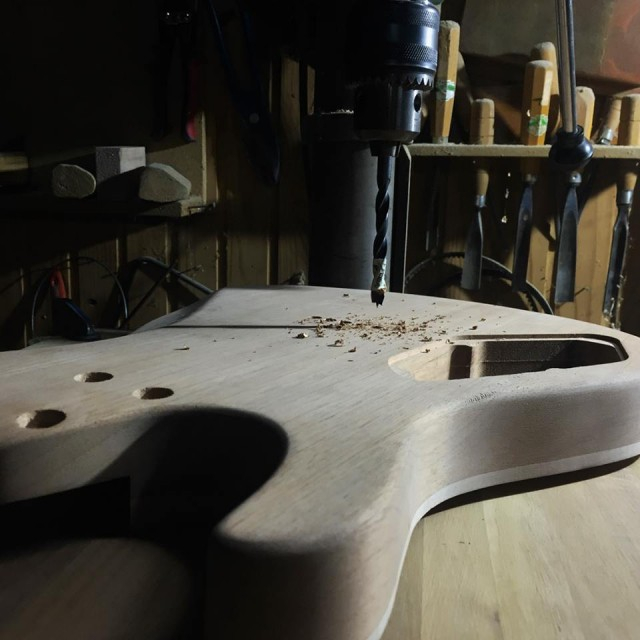

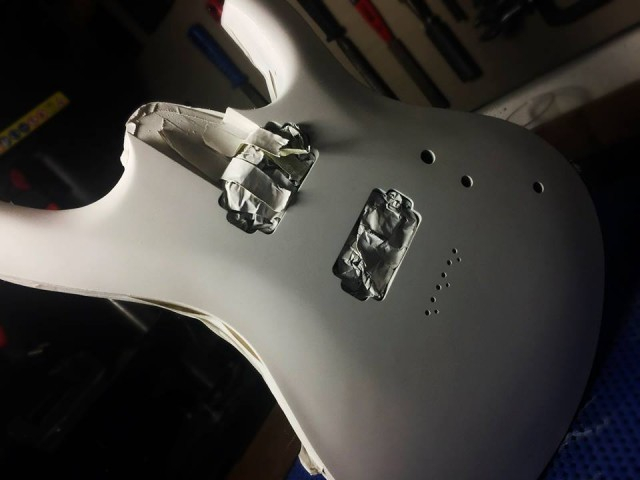

He decidido utilizar un puente Hipshot, y las cuerdas van a través del cuerpo, es un sistema que me gusta bastante ya que mantiene la afinación de forma estable y añade algo más de sustain. Esta operación no es complicada, pero sí hay que ser muy cuidadoso y seguir al pie de la letra el protocolo. He usado un taladro de columna mediano, lo importante es que la distancia entre la columna y el mandril sea la suficiente, si no disponéis de un taladro de estas características, yo descartaría usar este sistema y montar otro tipo de puente ya que si no eres escrupulosamente cuidadoso, irá cada agujero por un lado y quedarán completamente desalineados dando un aspecto muy pobre y muy mala impresión. Os explico cómo lo he hecho:

• Lo primero de todo he buscado la posición exacta del puente (alineando correctamente mástil y cuerpo.
• Luego he colocado el puente en su sitio y he realizado los tres taladros que lo sujetan al cuerpo, y una vez hecho esto lo he atornillado para que no se mueva a la hora de realizar los taladros pasantes de las cuerdas.
• Ahora toca realizar los taladros pasantes de las cuerdas, para ello realizo los dos correspondientes a la 1º y 6º cuerda de forma que atraviesen el cuerpo completamente. El resto los hago hasta la mitad del cuerpo (unos 22 mm más o menos)
• Ahora desatornillo el puente y lo pongo por la parte de atrás, sujetándolo con dos brocas del mismo diámetro en los taladros pasantes que había realizado en la 1º y 6º cuerda. Ahora completo desde este lado los taladros que habíamos realizado solo hasta la mitad.

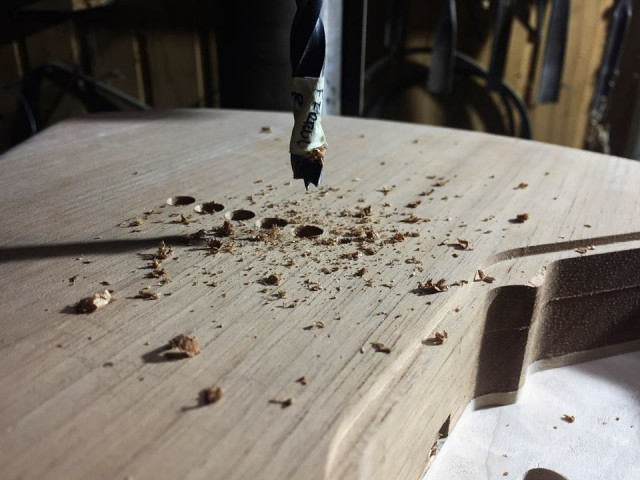

• A continuación tenemos que hacer los recesos para insertar los ferrules que habitualmente son de 8 mm de diámetro. En esta parte he cogido un tablero de DM y le he puesto un pin del mismo diámetro de los taladros pasantes de las cuerdas, creo que 4 mm (no estoy seguro ahora mismo). He marcado el centro del pin y lo he hecho coincidir con el pico de la broca de 8 mm puesta en el mandril del taladro. Una vez que los he hecho coincidir, fijo la base de DM a la bandeja del taladro mediante unos sargentos.
• Ahora solo queda voltear el cuerpo de modo que quede la parte delantera sobre la base de DM y vamos introduciendo el pin en los agujeros pasantes de las cuerdas, al estar alineado el pin con la broca, los taladros que realicemos para los recesos serán perfectamente concéntricos:






El rebaje de la parte trasera para la barriga cervecera jajaja lo he hecho con gubia y rematado con cuchillas de ebanista.

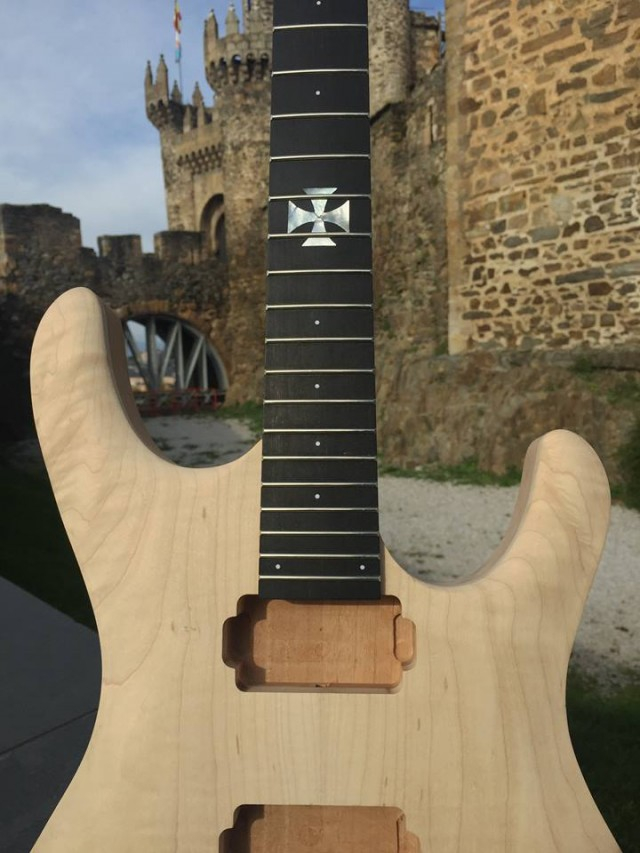

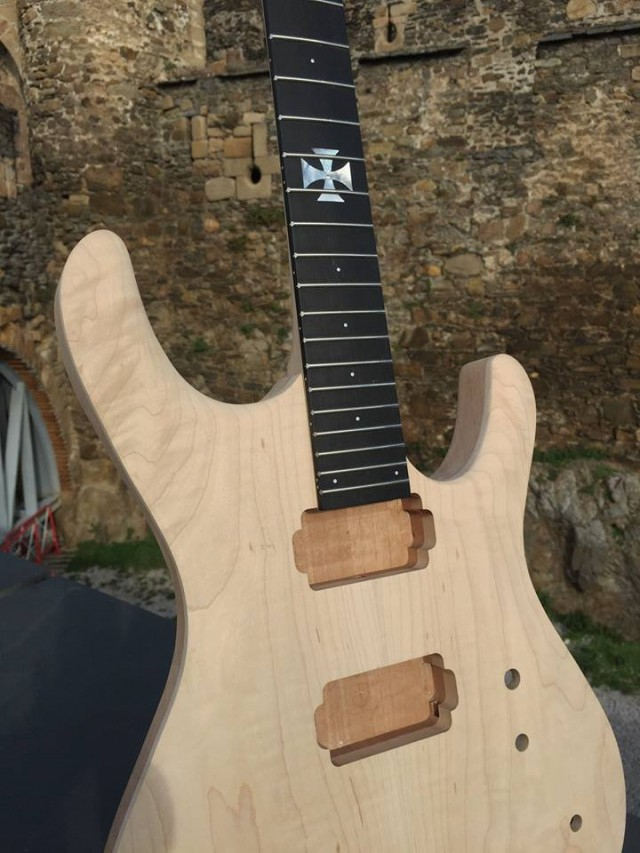

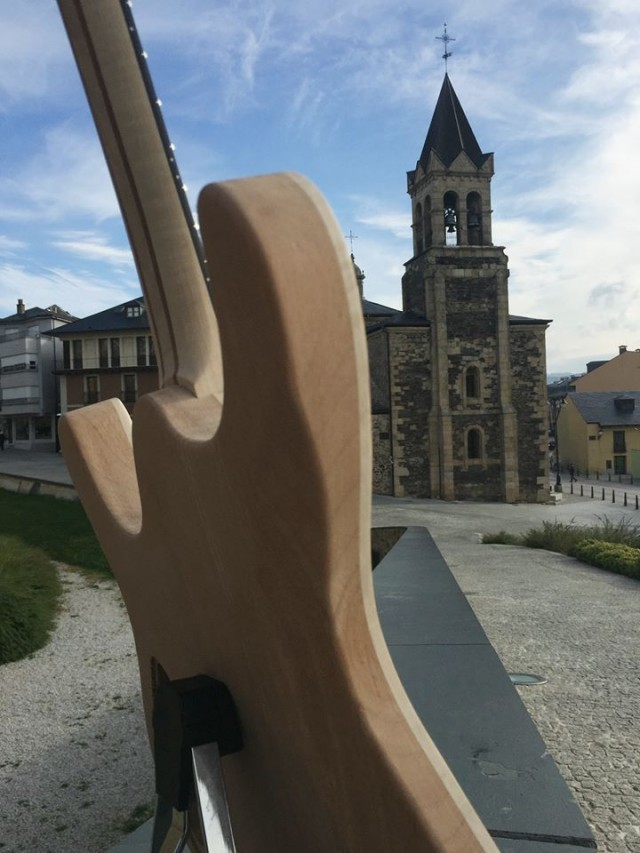

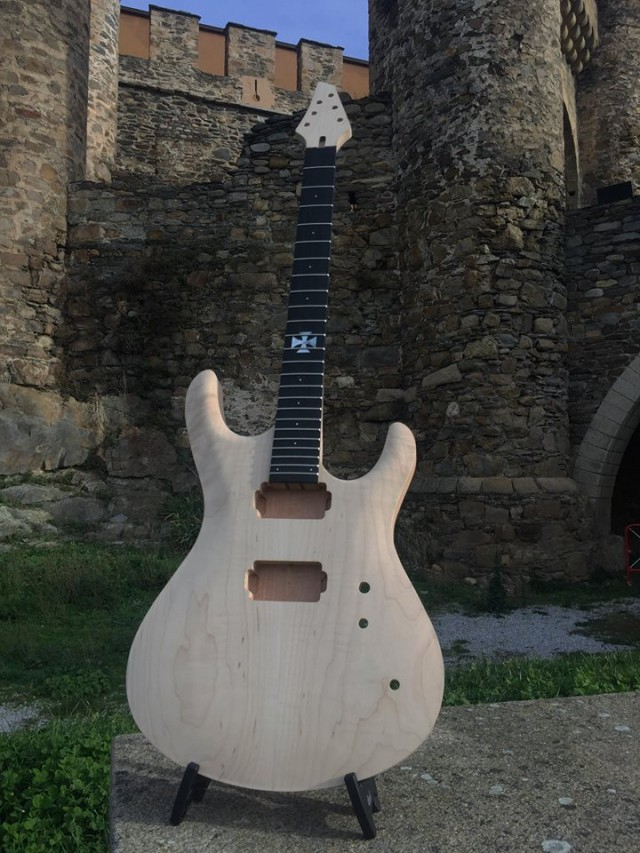

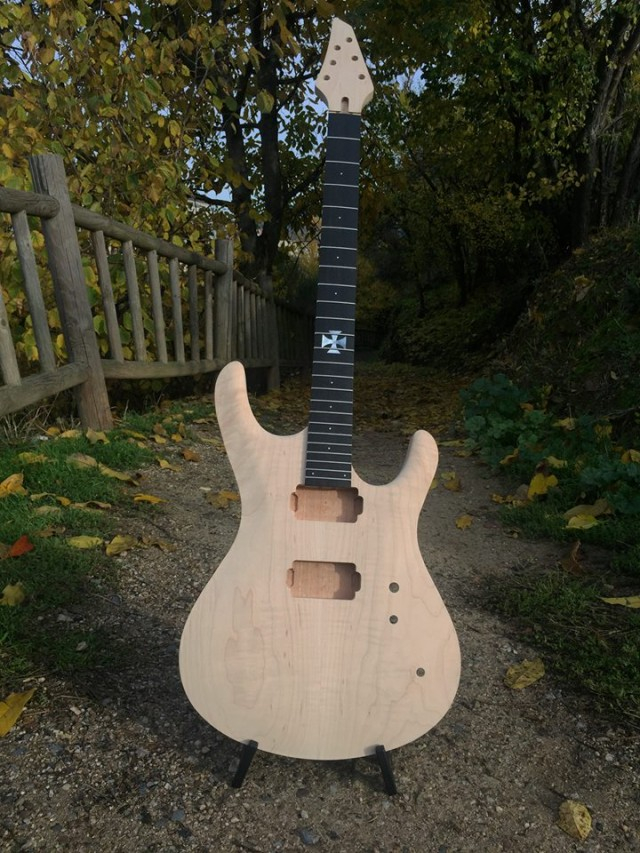

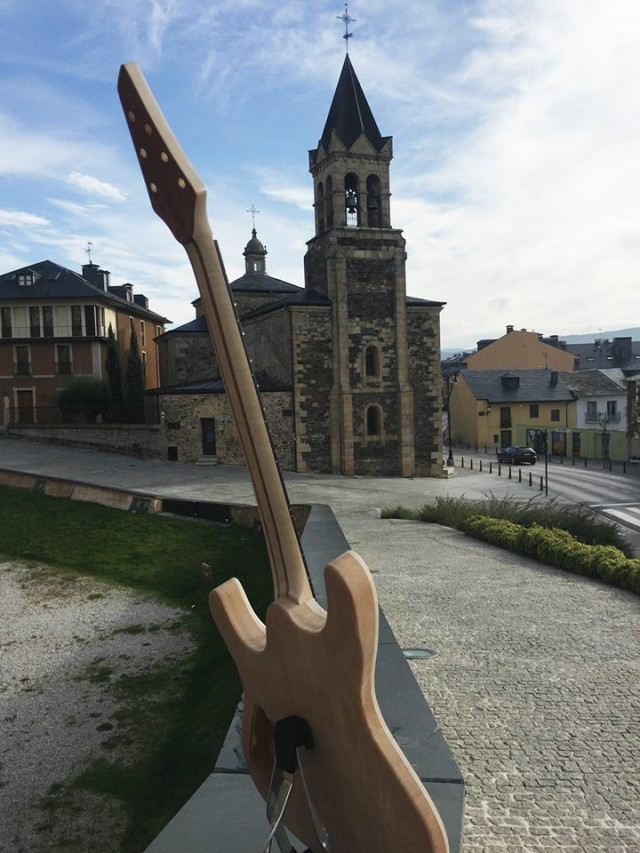

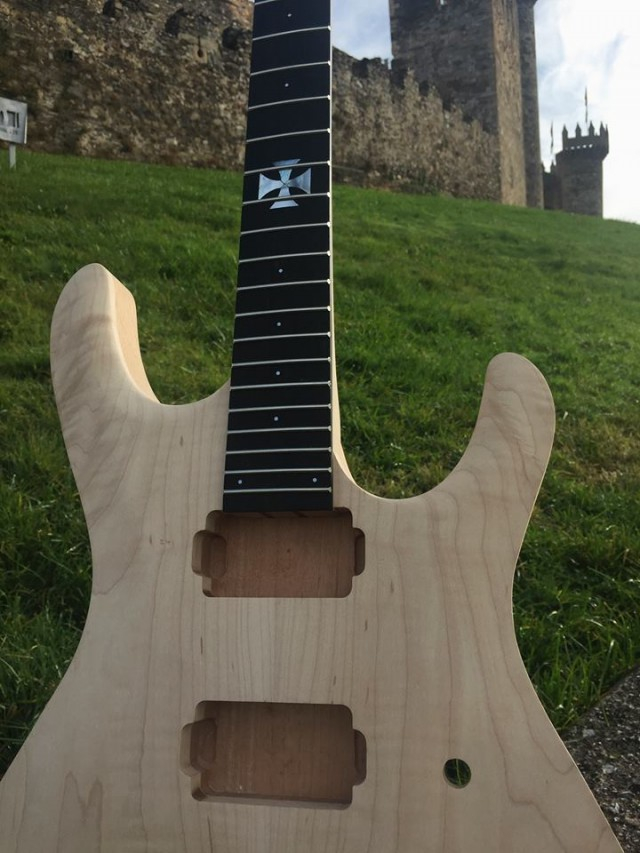

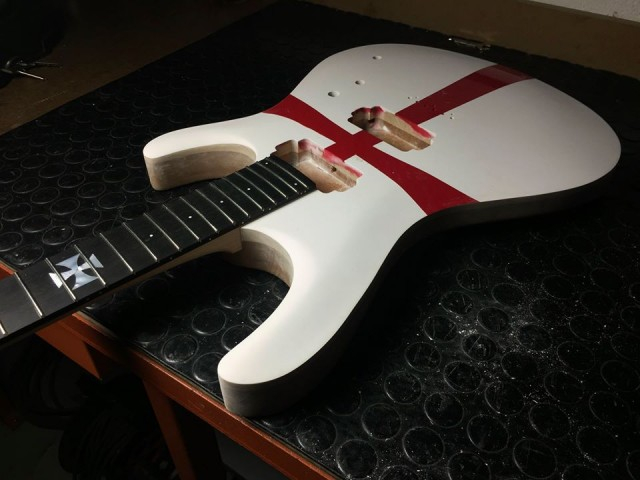

Llegados a este punto no pude resistirme a la tentación de realizar una sesión de fotos en el castillo de los templarios de Ponferrada. Aquí os dejos unas fotos a ver si os gustan:

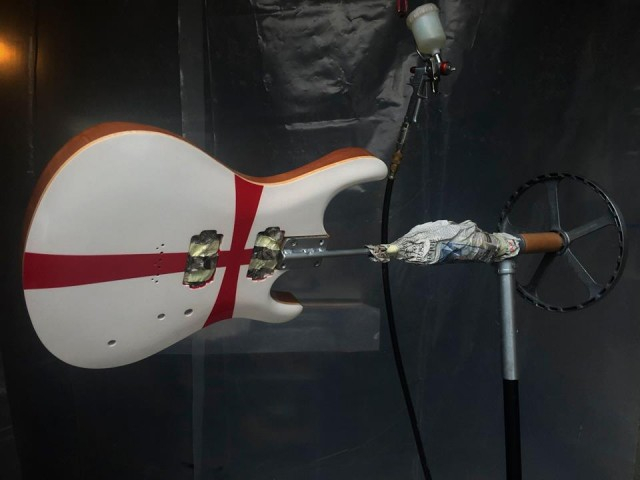

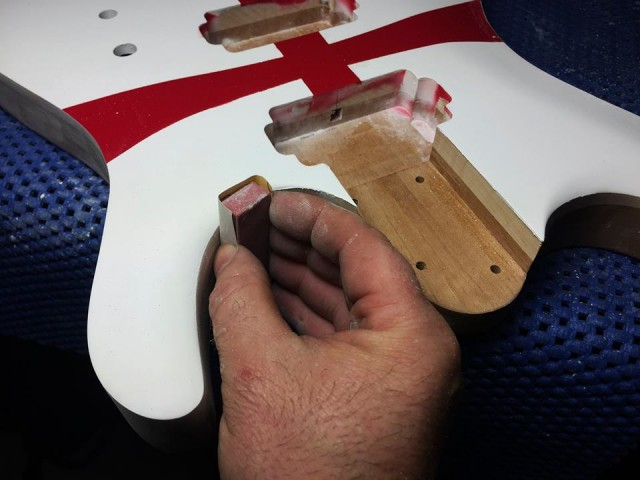

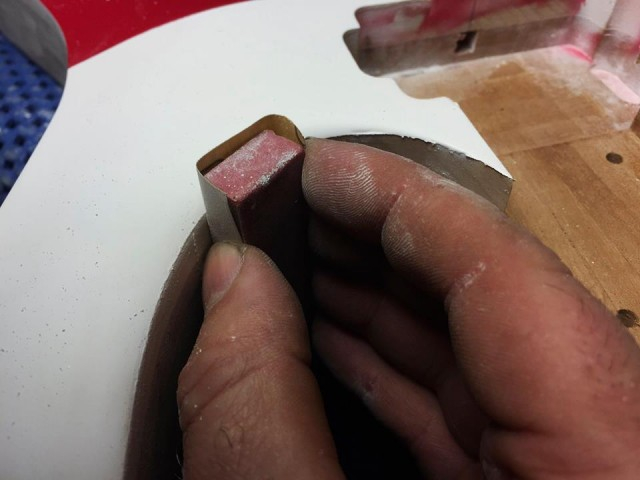

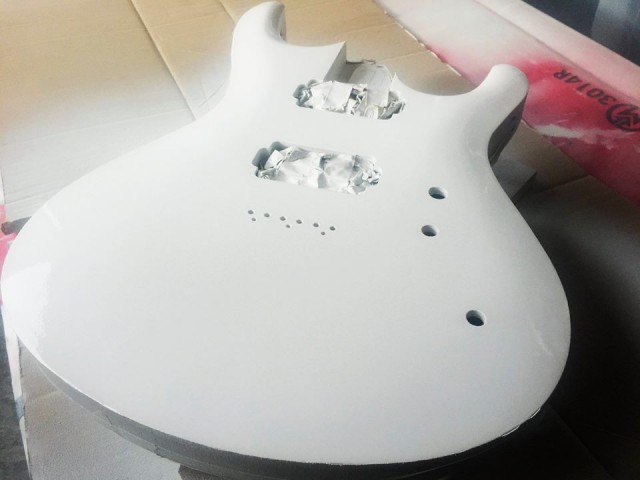

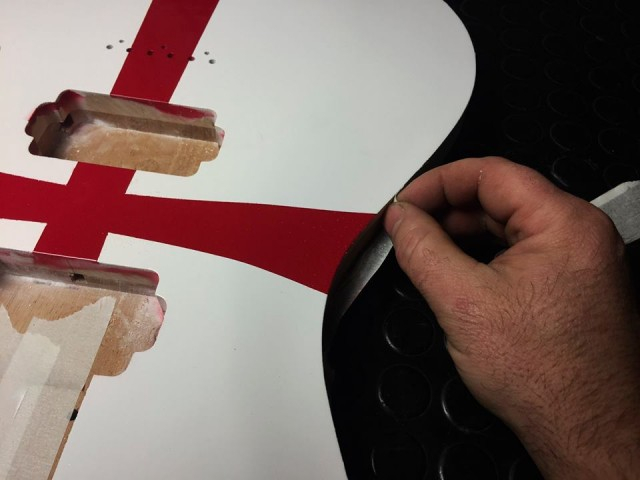

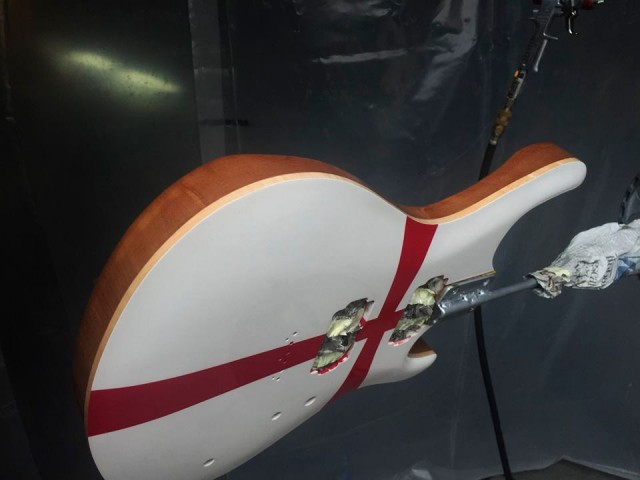

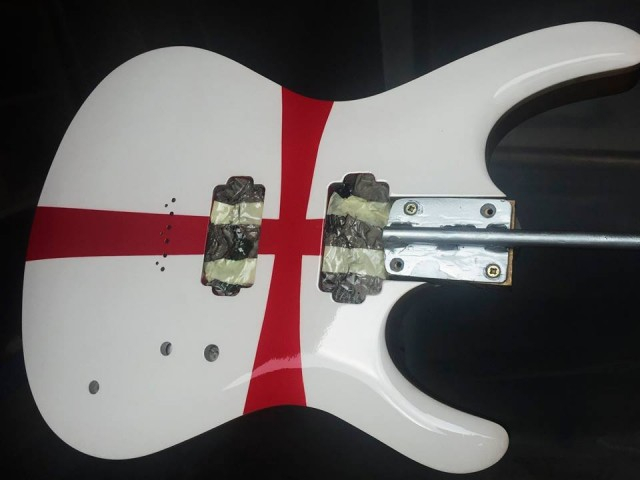

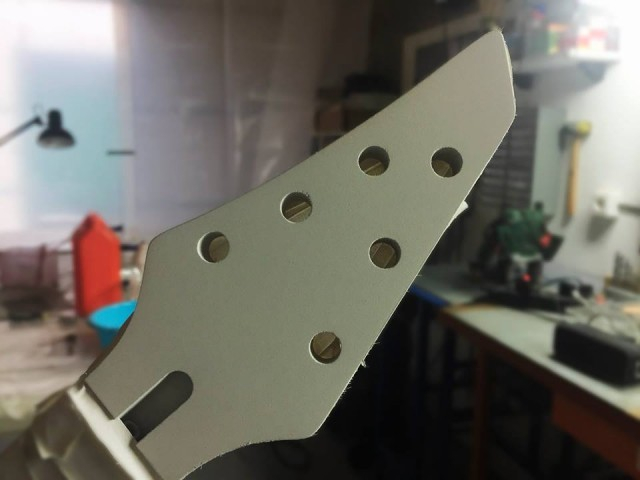

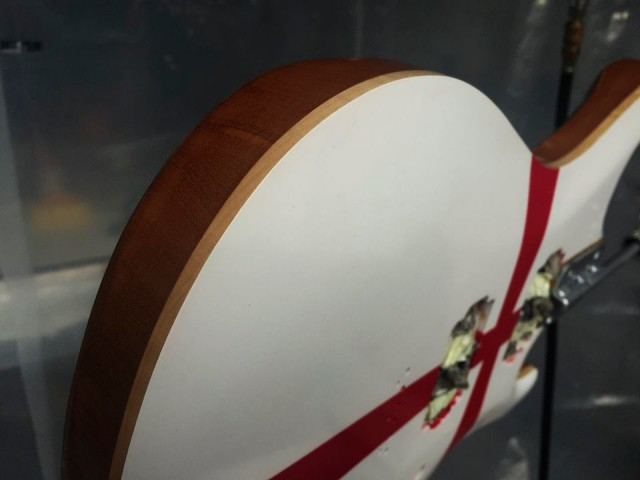

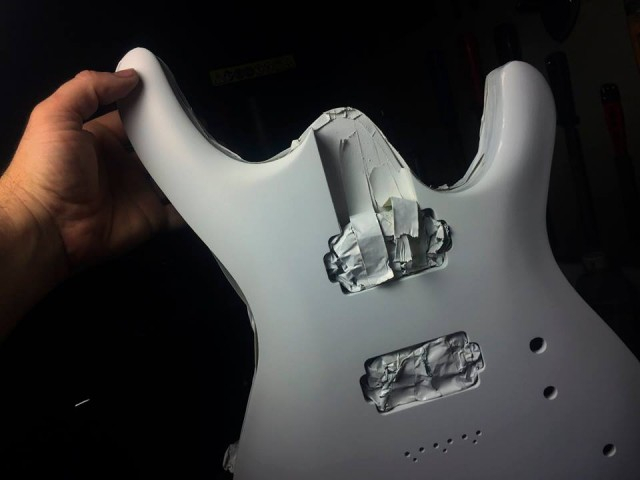

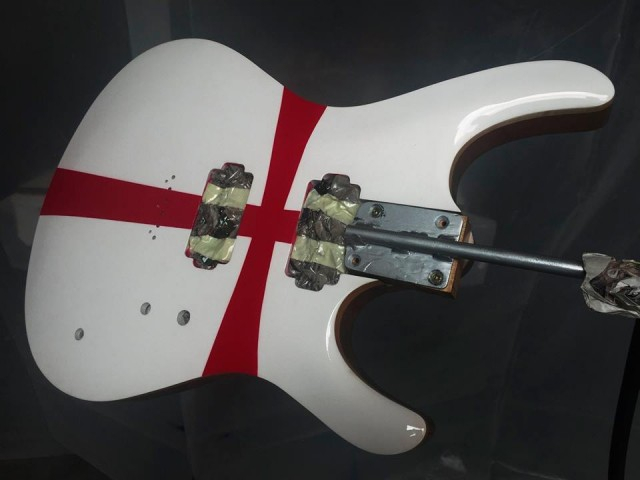

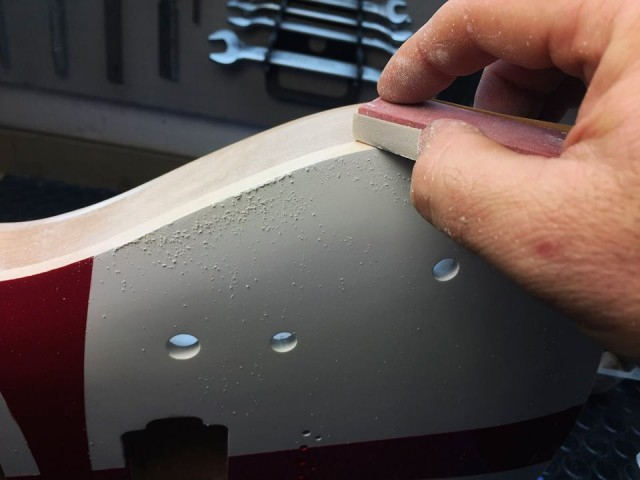

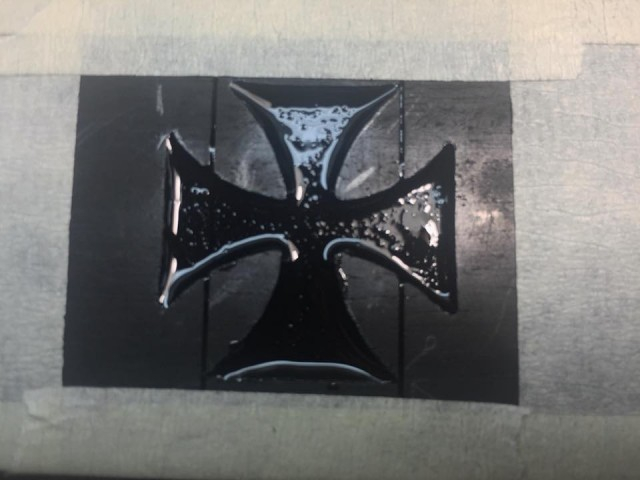

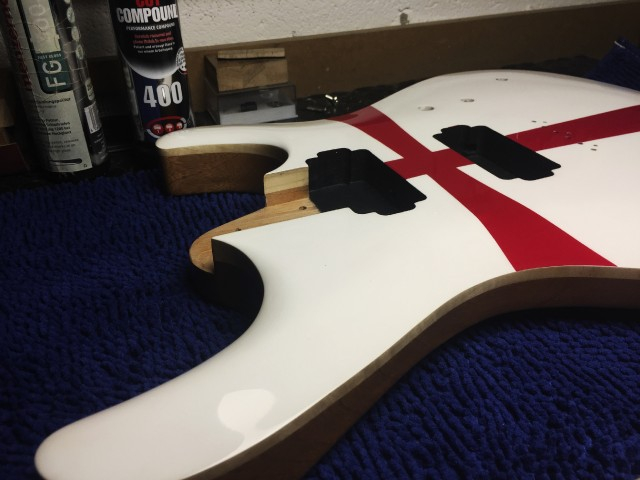

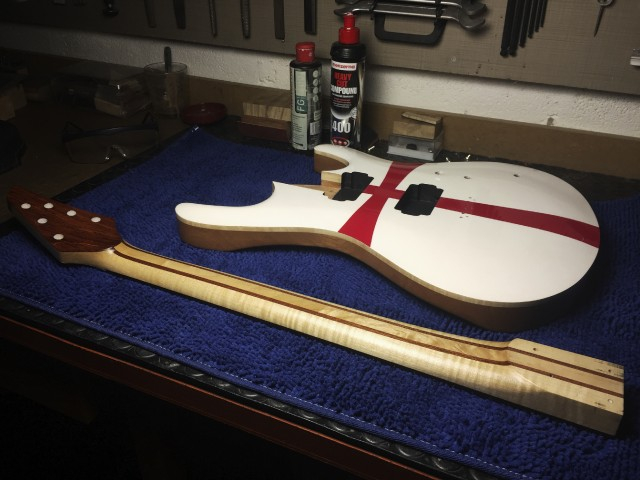

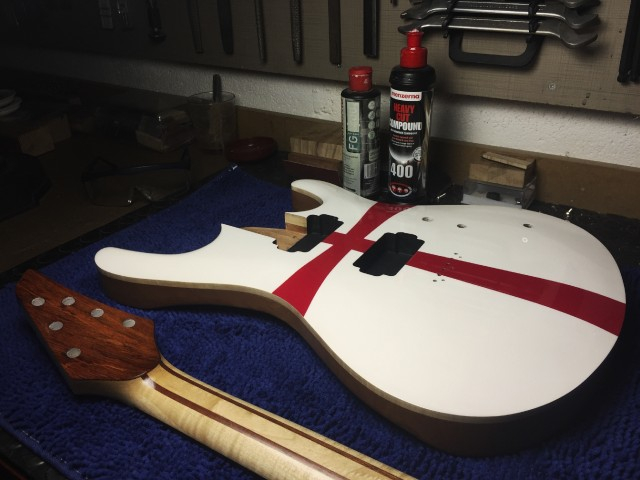

Y ahora vamos con la vestimenta de templaria, es decir, con el acabado. Como os había comentado será una tipo White top, es decir, que la parte delantera del cuerpo y la pala irán de color blanco, dejando ver el falso binding del arce y el resto de las maderas. Una vez lacado todo en blanco, he encintando la cruz que previamente hice con una plantilla y la hice con el aerógrafo. Al encintar para pintar nos encontramos con el problema de que siempre va a quedar un salto en la pintura, esto estéticamente es un problema, por ello tuve que lijar con lija de grano 800 los bordes con mucho cuidado para eliminar dicho salto y que a la hora de aplicar el barniz incoloro de alto brillo quedaran los dos colores al mismo nivel sin que se notara el salto. Esto es una operación bastante trabajosa, pero el resultado ha sido muy bueno:

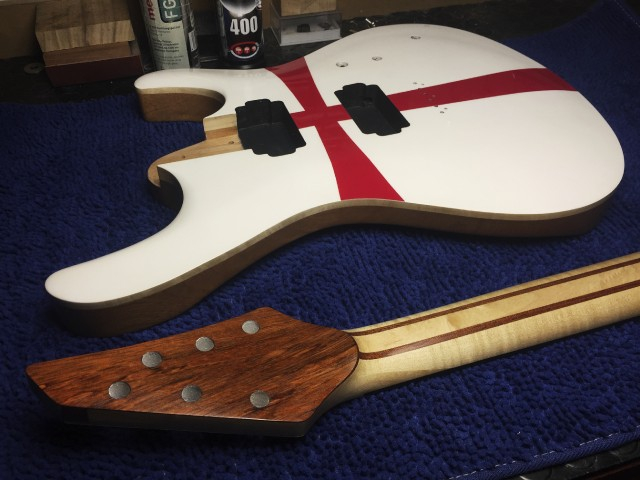

Hasta este punto ya tenemos la guitarra casi lista para pulir y ensamblar. Quiero destacar que la parte de atrás del mástil he decidido terminarla en aceite de tung, que le da un tacto impresionante. Ya nos falta la última etapa, del ensamblaje y montaje de la electrónica…
Subir
toni diaz
#2 por toni diaz el 09/01/2019
NON NOBIS DOMINE, NON NOBIS, SED NOMINI TUO DA GLORIAM.
Con este salmo entraban en batalla los templarios. Y aun se encuentran en los porticos de sus iglesias y castillos.
Veo que con esta nos dejaras babeando como con las otras.
Capricho o trabajo??
Subir
Scorpionscar
#3 por Scorpionscar el 09/01/2019
toni diaz escribió:
NON NOBIS DOMINE, NON NOBIS, SED NOMINI TUO DA GLORIAM.
Con este salmo entraban en batalla los templarios. Y aun se encuentran en los porticos de sus iglesias y castillos.
Veo que con esta nos dejaras babeando como con las otras.
Capricho o trabajo??


Veo que estás puesto en la historia de los templarios Toni jejeje. Esta guitarra es un encargo para un guitarrista de "El Bierzo", como toca metal, nos hemos decantado por un modelo atrevido, agresivo y moderno, y sobre todo con seña de identidad de nuestra tierra, con denominación de origen jejeje. Un cordial saludo desde Ponferrada.

Scorpionscar
Subir
Carlos B
#4 por Carlos B el 10/01/2019
Como siempre, tiene una pinta estupenda! Deseando verla con todo montado.
Lo mejor de tus trabajos, es que utilizas pocas máquinas, a mi me gusta así también. Mas laborioso pero da un gusto trabajar la madera a mano....
Eso del artilugio para radiar los diapasones..parece interesante..yo me estoy montando uno. Es lo que utilizaste para las otras o es algo nuevo?
Saludos!
Subir
Raul3r
#5 por Raul3r el 10/01/2019
Magnifica pinta... una gran idea creativa.
Subir
Scorpionscar
#6 por Scorpionscar el 10/01/2019
Carlos B escribió:
Como siempre, tiene una pinta estupenda! Deseando verla con todo montado.
Lo mejor de tus trabajos, es que utilizas pocas máquinas, a mi me gusta así también. Mas laborioso pero da un gusto trabajar la madera a mano....
Eso del artilugio para radiar los diapasones..parece interesante..yo me estoy montando uno. Es lo que utilizaste para las otras o es algo nuevo?
Saludos!


Gracias por tus palabras tocayo, máquinas uso las necesarias, sobre todo en procesos de lijadoo y pulido que es lo más tedioso. El resto me gusta hacerlo a mano y disfrutarlo...Para radiar diapasones uso el mismo jig para todas. Es un método sencillo, práctico y sobre todo my rápido y funcional. Si necesitas cualquier cosa o tienes alguna duda sobre el jig, me dices y en lo que pueda te echo una mano. Un cordial saludo.

Scorpionscar
Subir
Scorpionscar
#7 por Scorpionscar el 10/01/2019
Raul3r escribió:
 
#5 por Raul3r hace 19 minutos
Magnifica pinta... una gran idea creativa.


Muchas gracias Raul, me gusta innovar, eso me motiva, hacer una guitarra que haya miles igual, no tiene mucha ciencia...Por eso voy tomando elementos de aquí y allá. y los mezclo a mi manera...

Scorpionscar
Subir
Scorpionscar
#8 por Scorpionscar el 10/01/2019

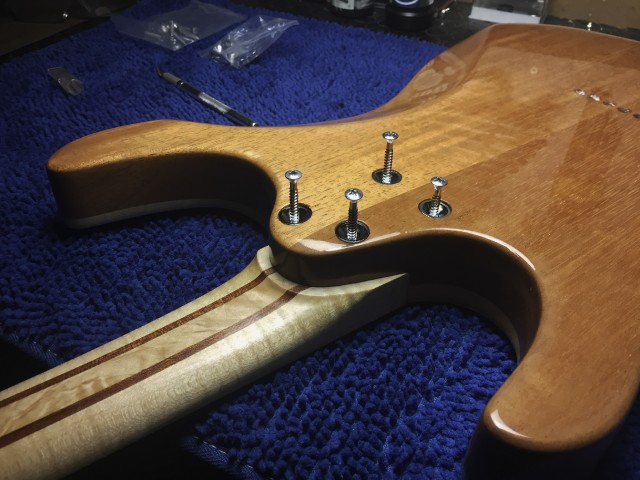

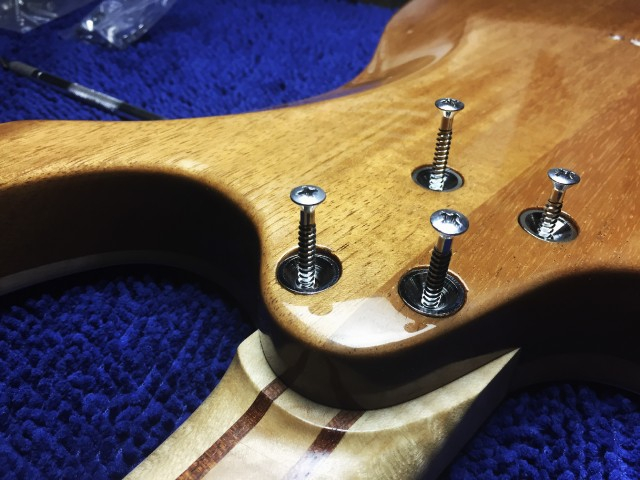

Pulida y ensamblado el cuerpo y el mástil, unidos para siempre!!!
