Restauración Hofner Colorama Strat

#1 por nillonandez el 09/04/2015
Hola a todos, hace ya un tiempo me trajeron esta antigua Hofner con varios problemas.
PRIMER PROBLEMA

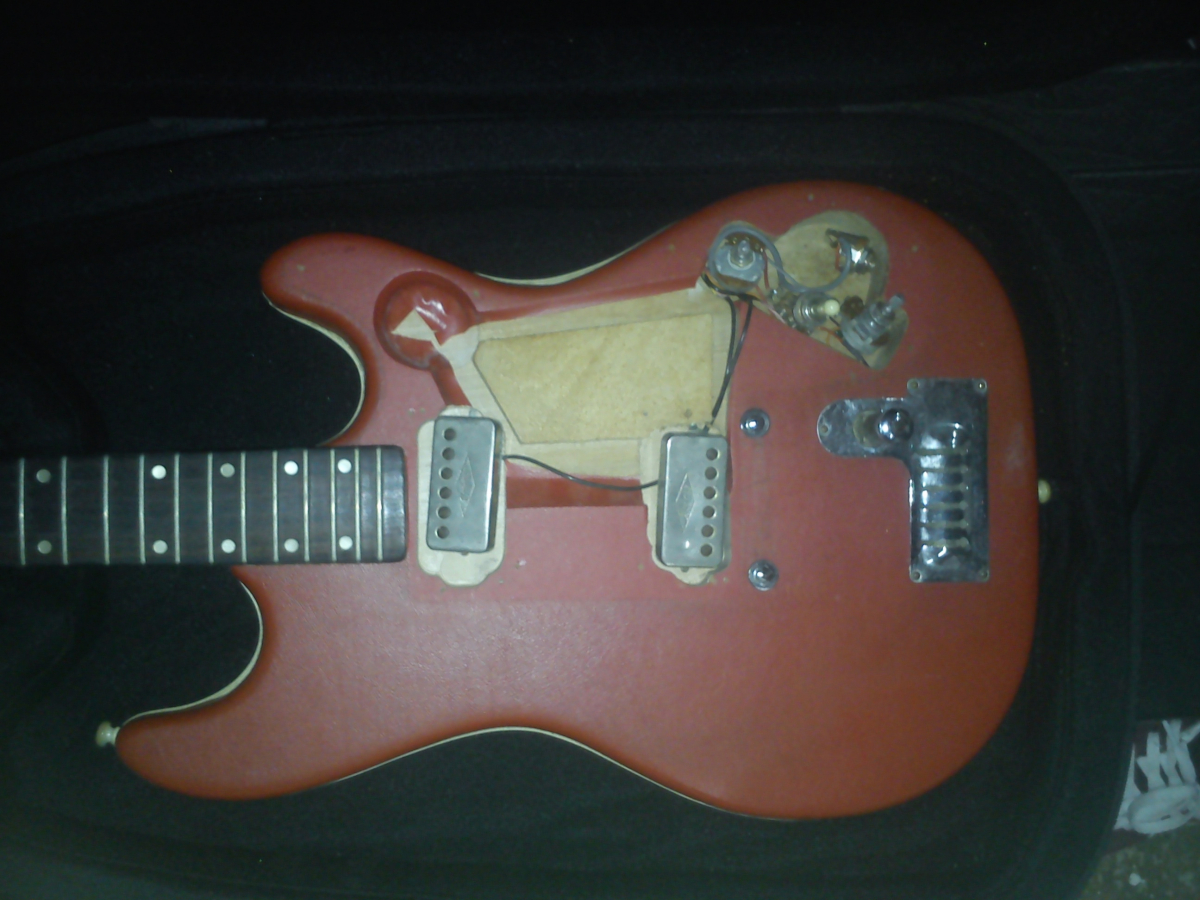

El golpeador original estaba roto , entiendo que Hofner utilizaba esta configuración de dos volumenes y tres switchs para muchos de sus instrumentos y los hacían encajar como fuera posible, incluso a riesgo de que al fresar tanto el golpeador , este perdiese gran parte de su rigidez estructural ..

http://sim1.subirimagenes.net/img/2015/04/09//150409083723465424.jpg
http://sim1.subirimagenes.net/img/2015/04/09//150409083723465423.jpg

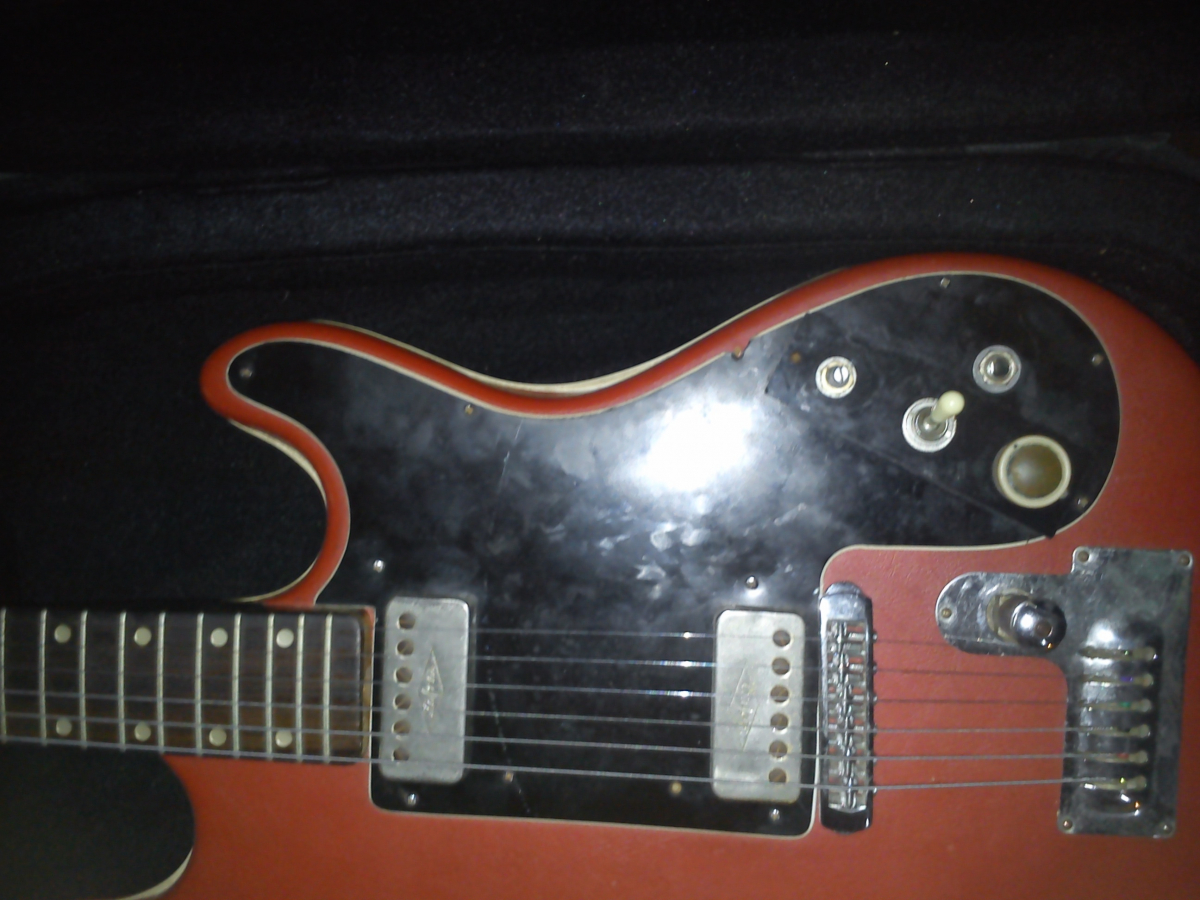

En una reparación anterior le habían sustituido el triple switch por un togle de 3 posiciones , un volumen y un tono
http://sim1.subirimagenes.net/img/2015/04/09//150409083737465425.jpg

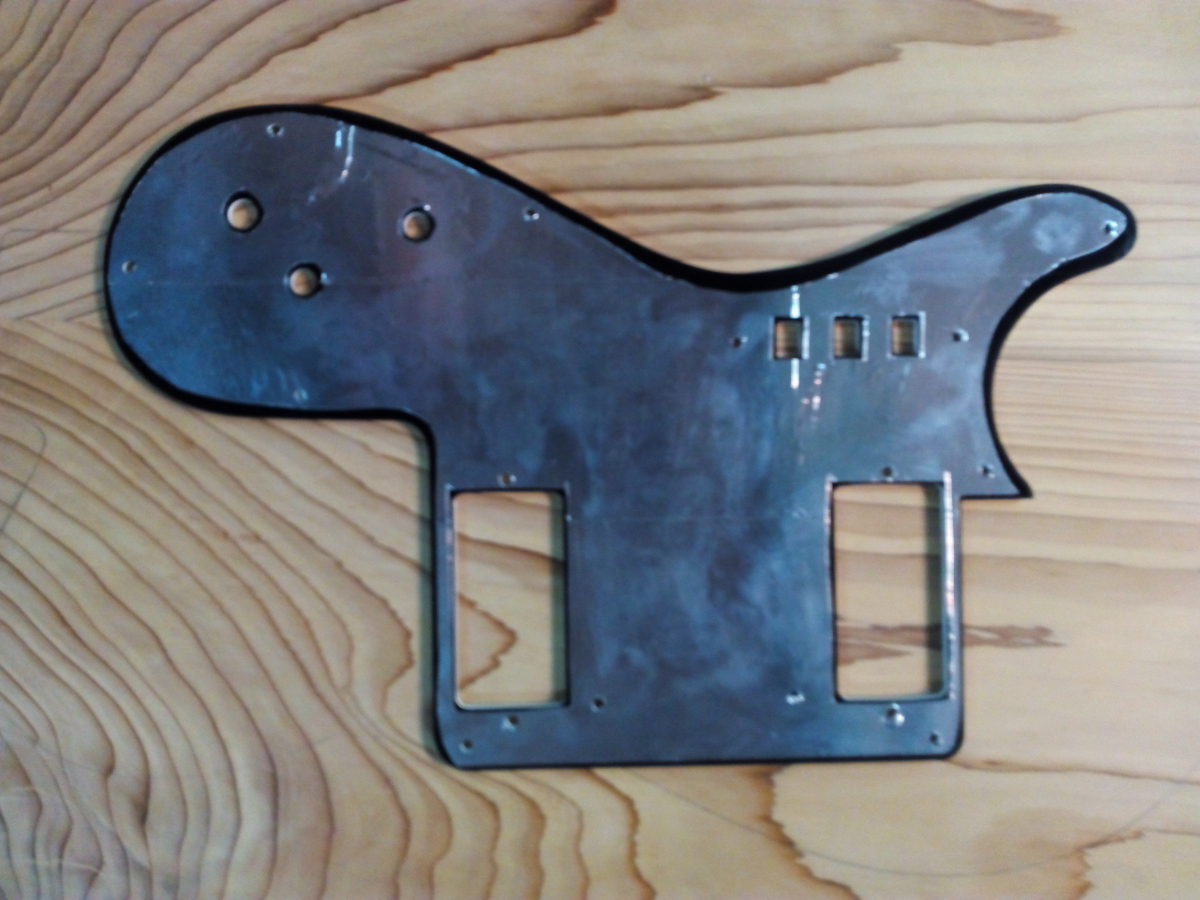

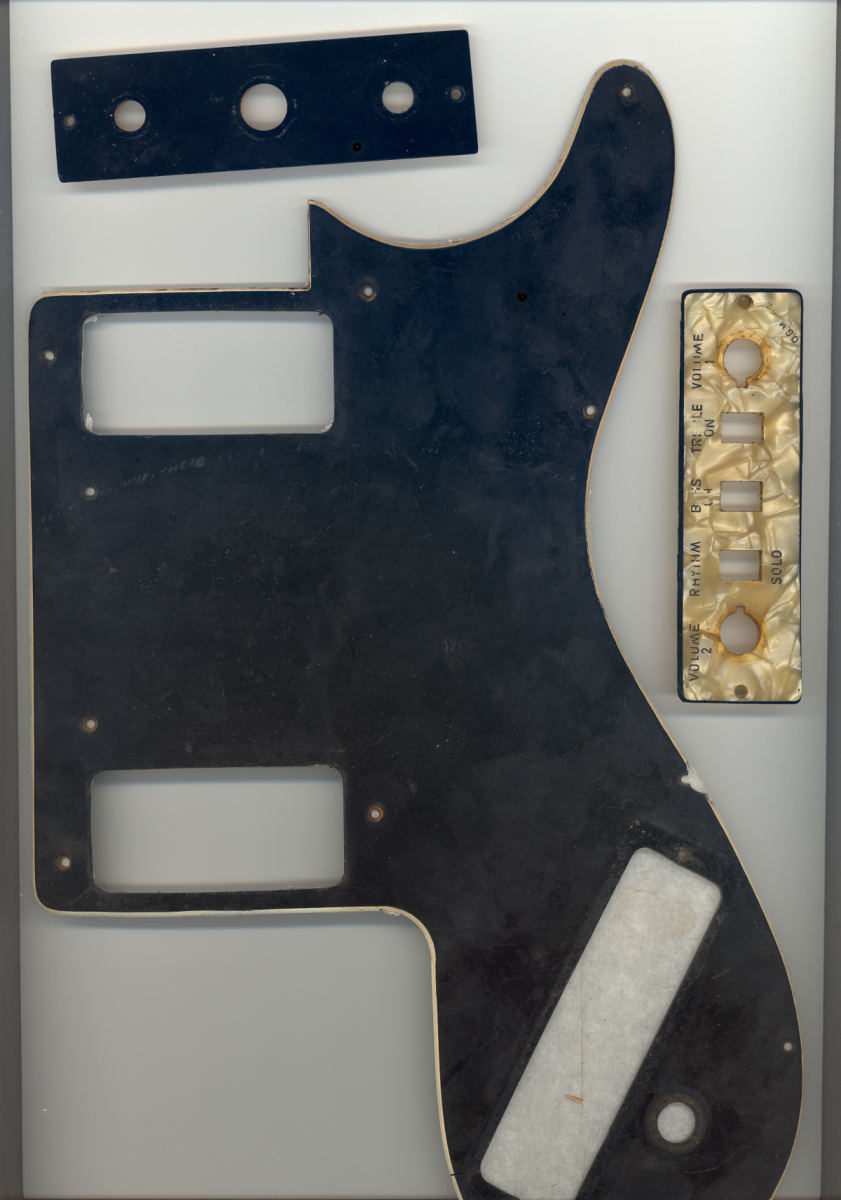

El plan, recuperar la configuración original de triple switch y 2 volúmenes y reubicar los componentes en un nuevo golpeador, Para ello escaneo las piezas originales

http://sim1.subirimagenes.net/img/2015/04/09//150409083908465427.jpg

después de buscarle un nuevo emplazamiento a todo llego a este boceto

http://sim1.subirimagenes.net/img/2015/04/09//150409072827465370.jpg

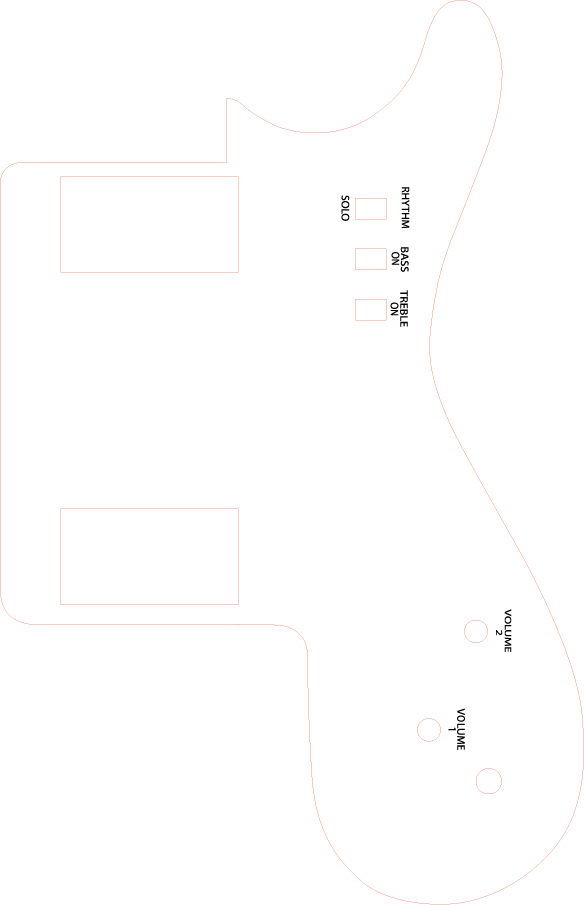

su plano de corte

http://sim1.subirimagenes.net/img/2015/04/09//150409072830465372.jpg

mientras me pongo con el interior

http://sim1.subirimagenes.net/img/2015/04/09//150409083746465426.jpg

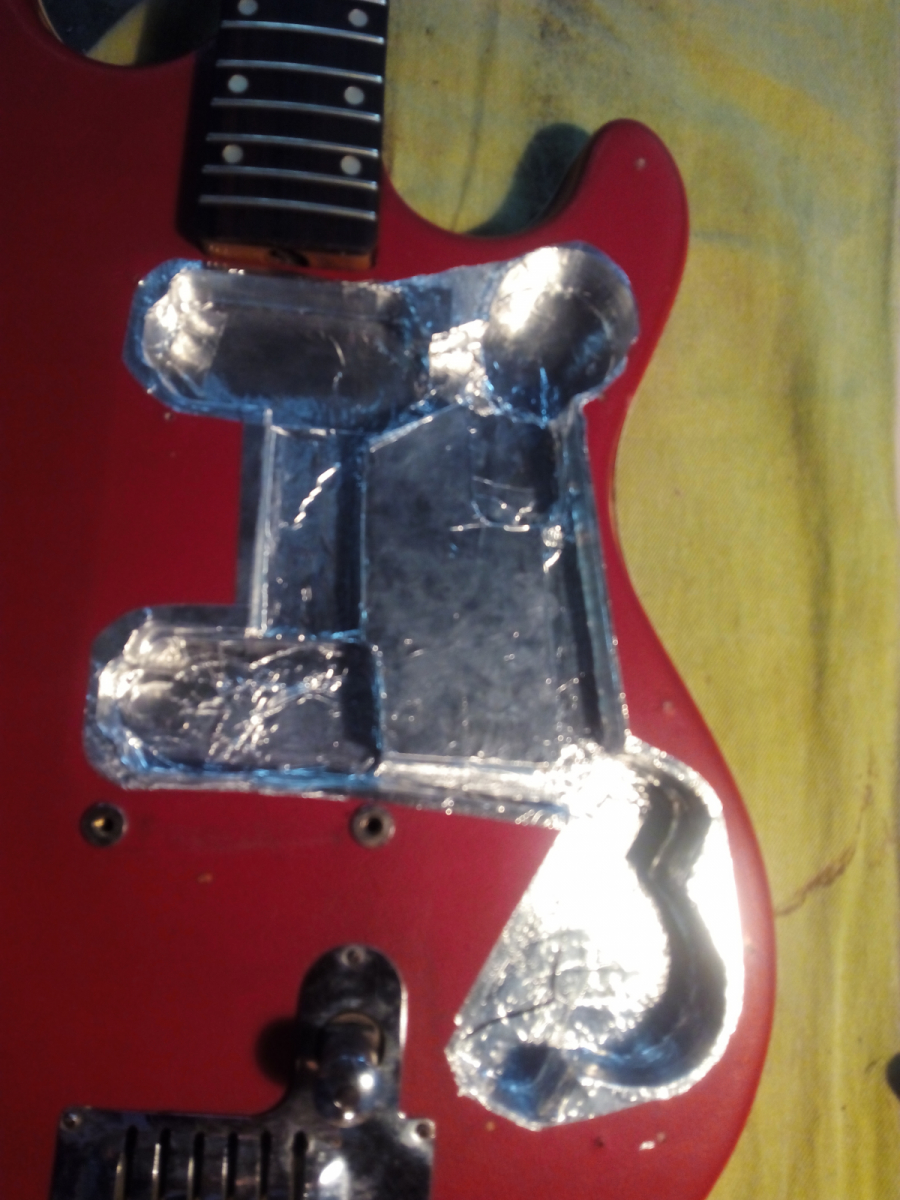

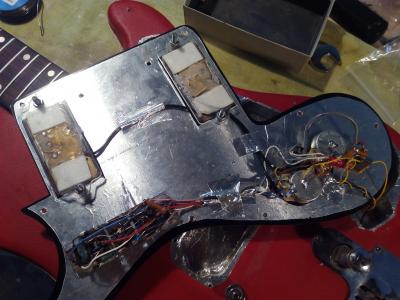

un buen apantallado

http://sim1.subirimagenes.net/img/2015/04/09//150409073155465376.jpg

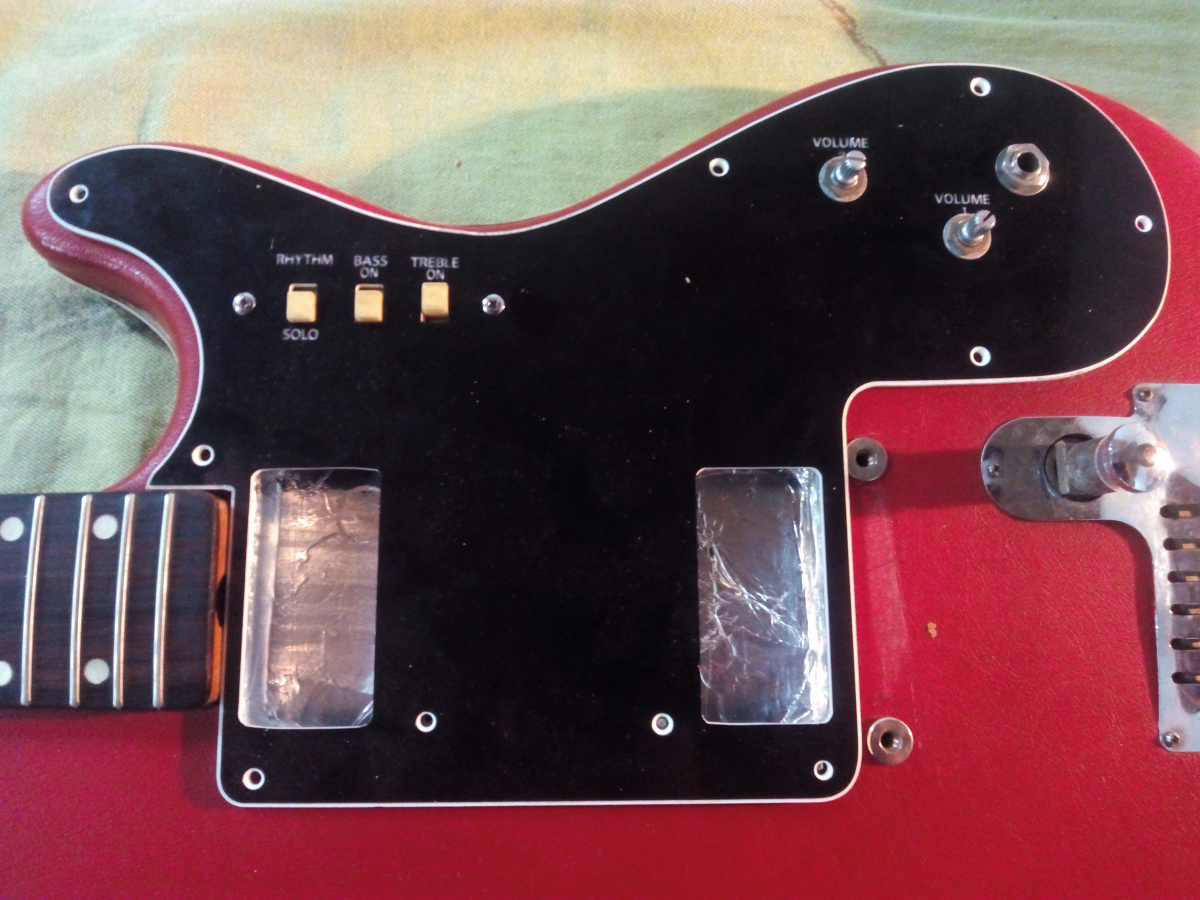

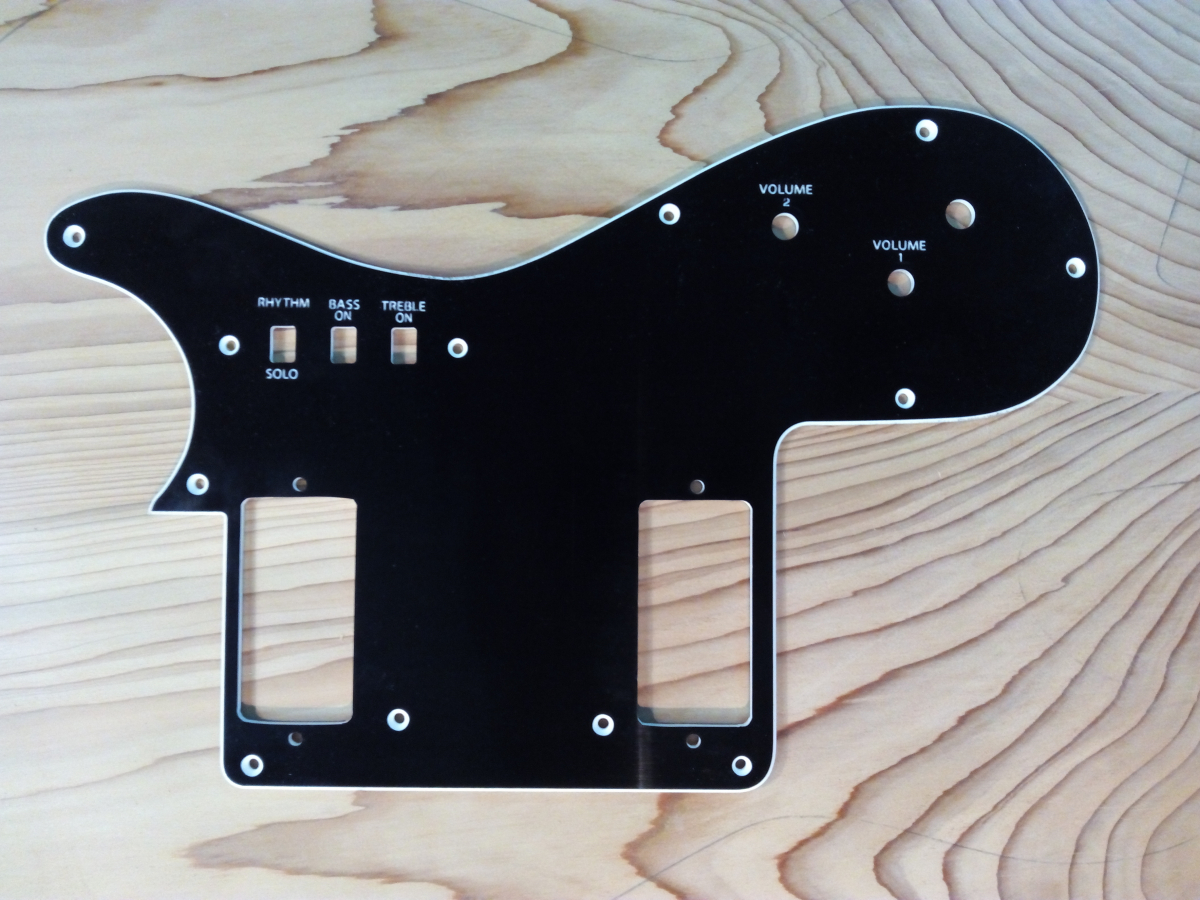

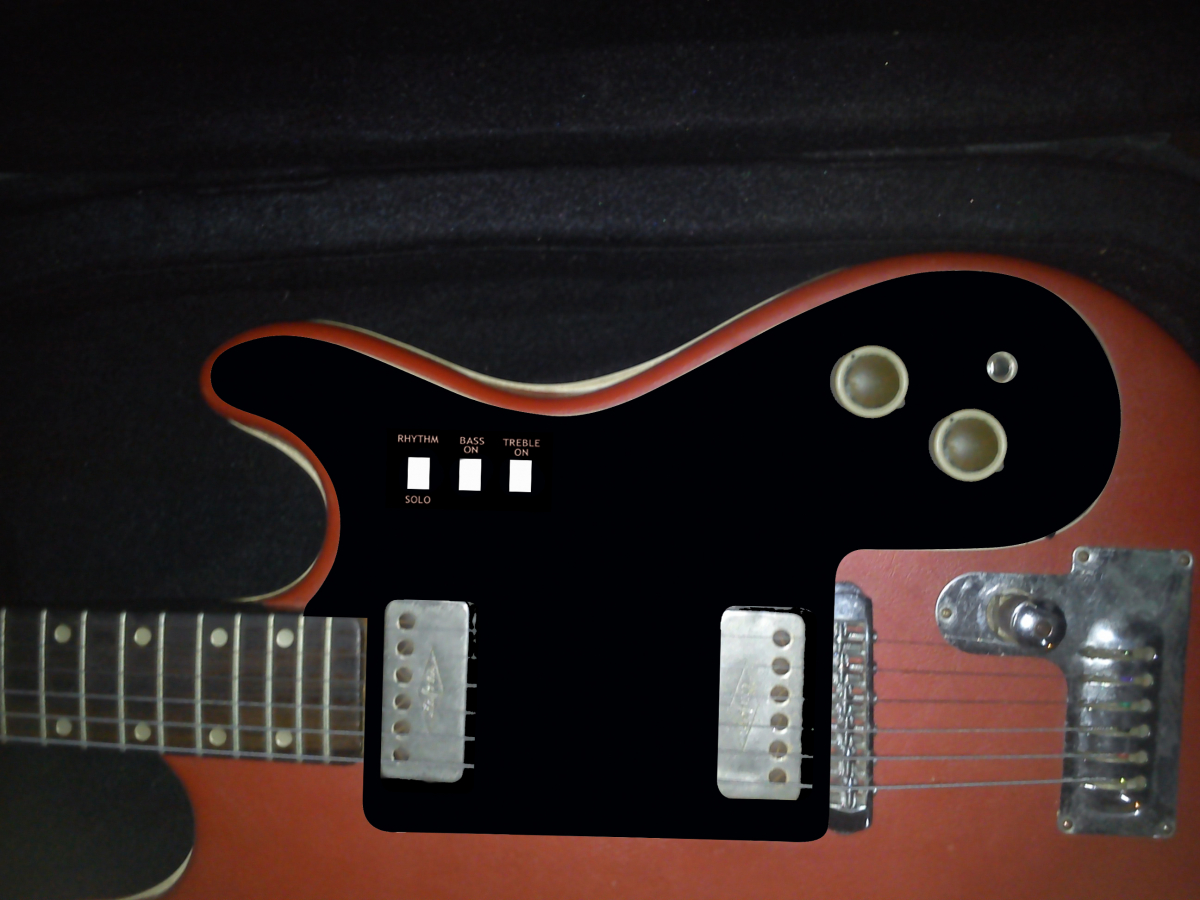

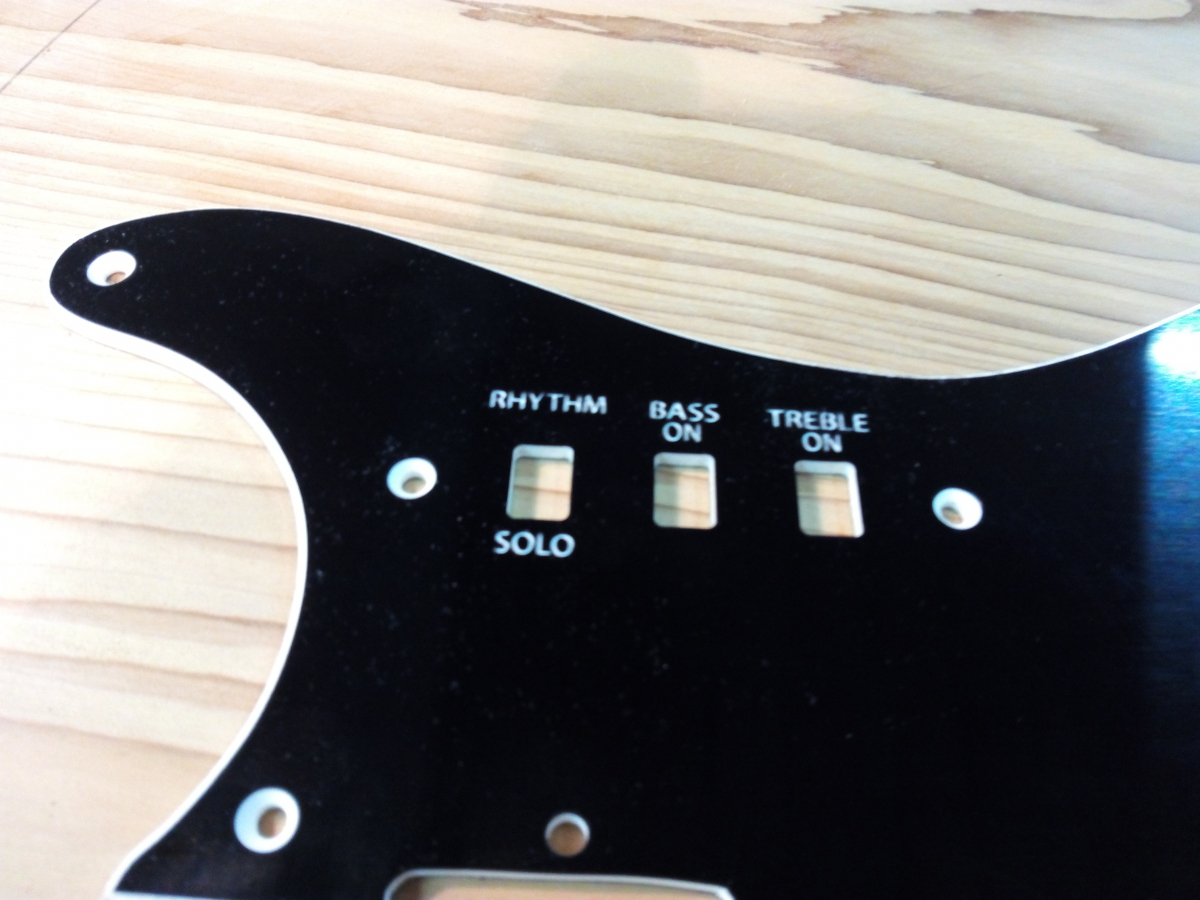

Así ha quedado el golpeador

http://sim1.subirimagenes.net/img/2015/04/09//150409073238465378.jpg
http://sim1.subirimagenes.net/img/2015/04/09//150409073317465379.jpg
http://sim1.subirimagenes.net/img/2015/04/09//150409072928465373.jpg
http://sim1.subirimagenes.net/img/2015/04/09//150409073406465380.jpg


SEGUNDO PROBLEMA

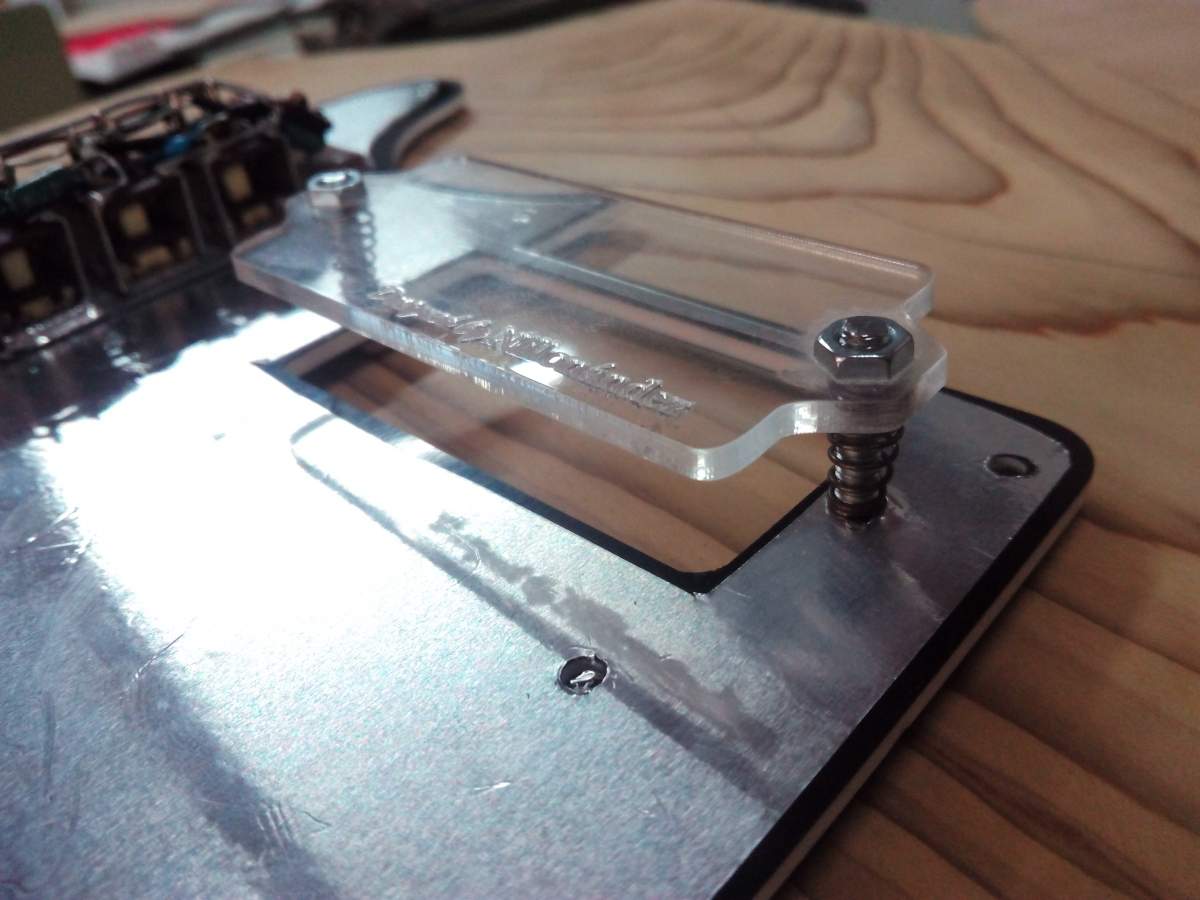

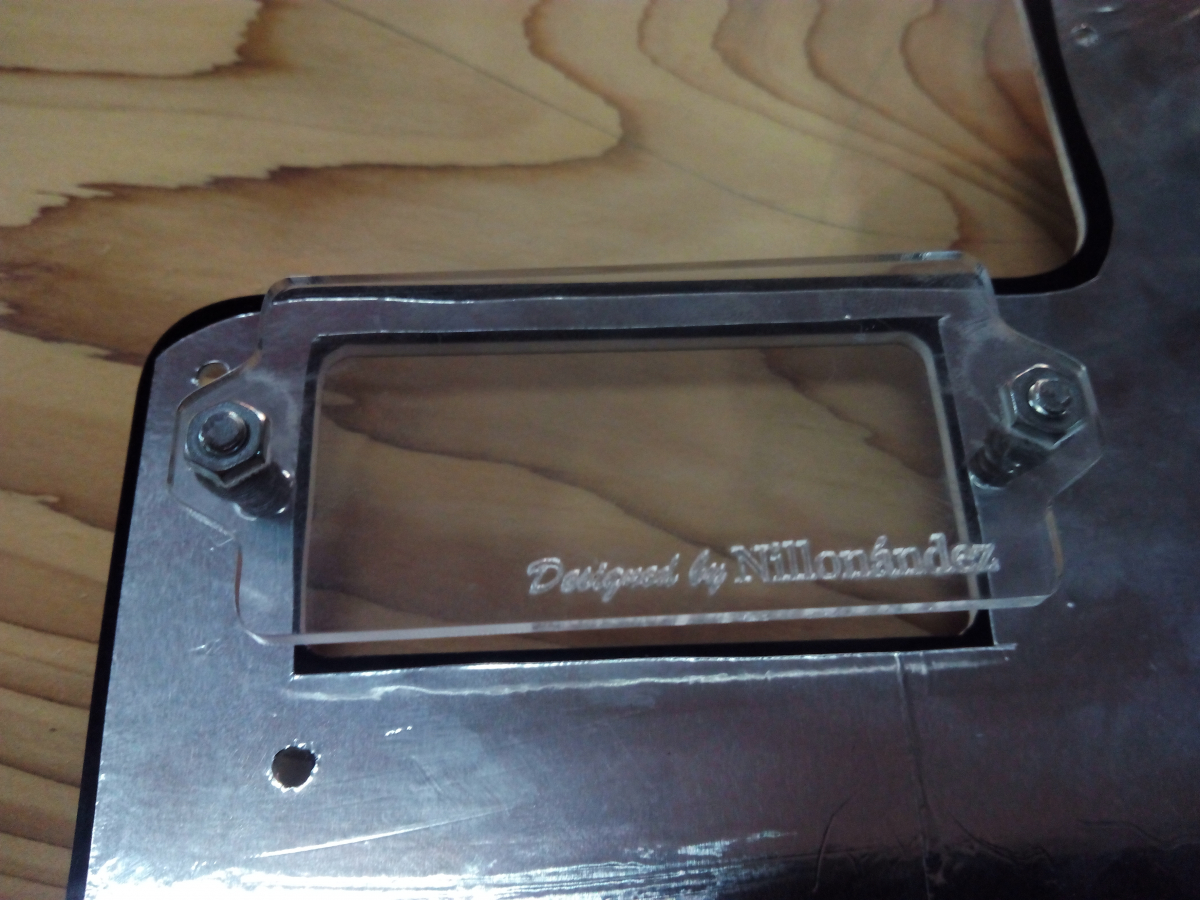

Originalmente las pastillas se sujetaban por presión al golpeador , imposibilitando cualquier tipo de ajuste.Para solucionarlo he diseñado una pieza que permite el ajuste de estas además de ser muy útil para reparar esas pastillas de base plástica que acaban perdiendo la rosca .

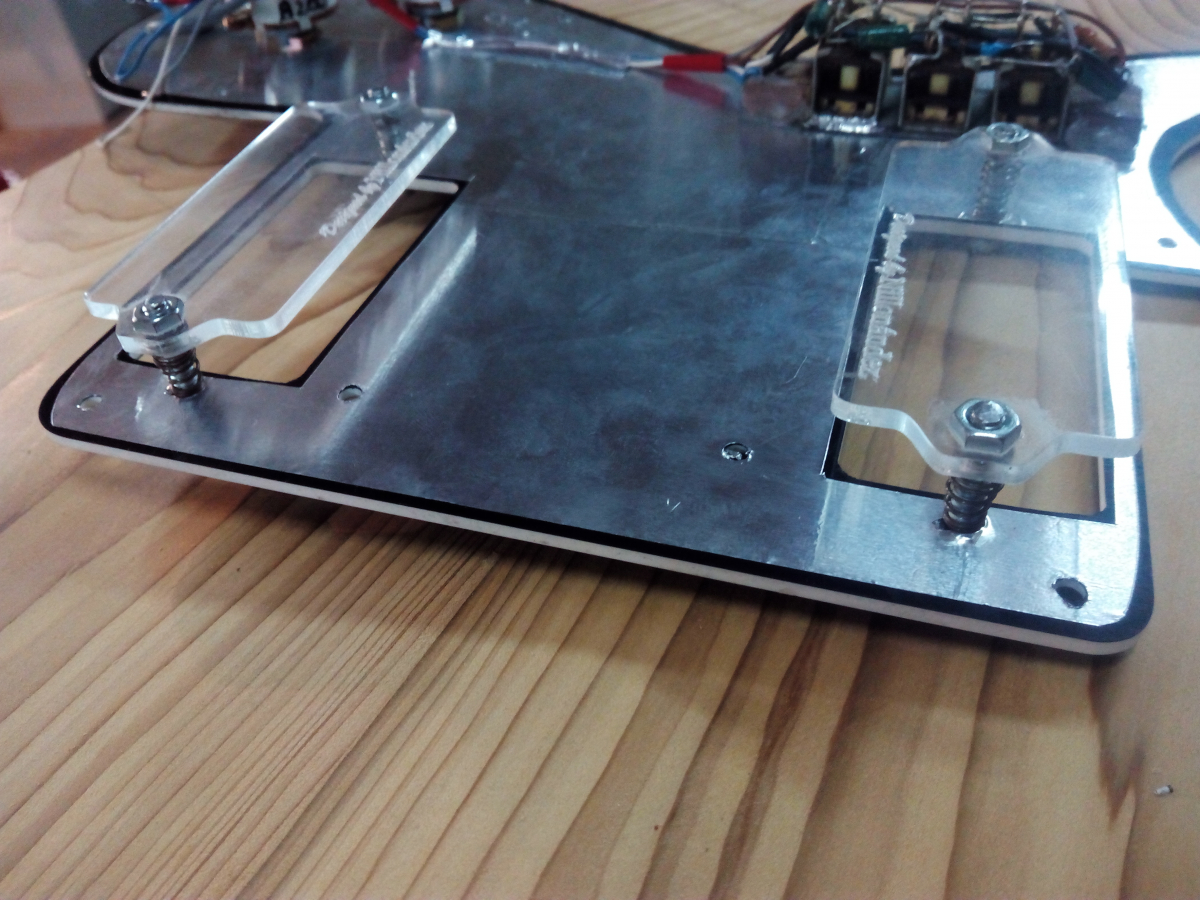

La pieza es básicamente una placa de metacrilato con unos hexágonos en los que encaja una tuerca y perforado para el paso del tornillo.

http://sim1.subirimagenes.net/img/2015/04/09//150409073502465381.jpg
http://sim1.subirimagenes.net/img/2015/04/09//150409073653465386.jpg
http://sim1.subirimagenes.net/img/2015/04/09//150409073602465385.jpg

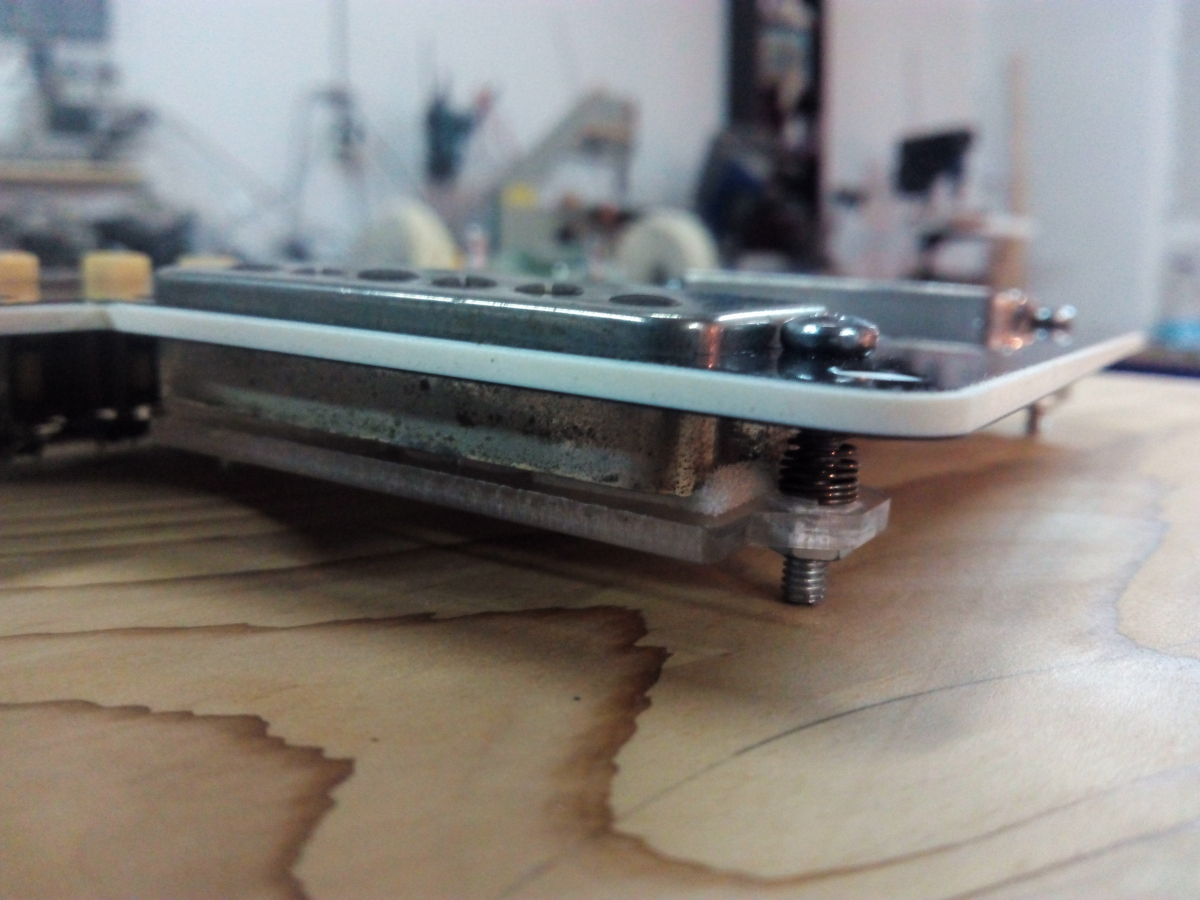

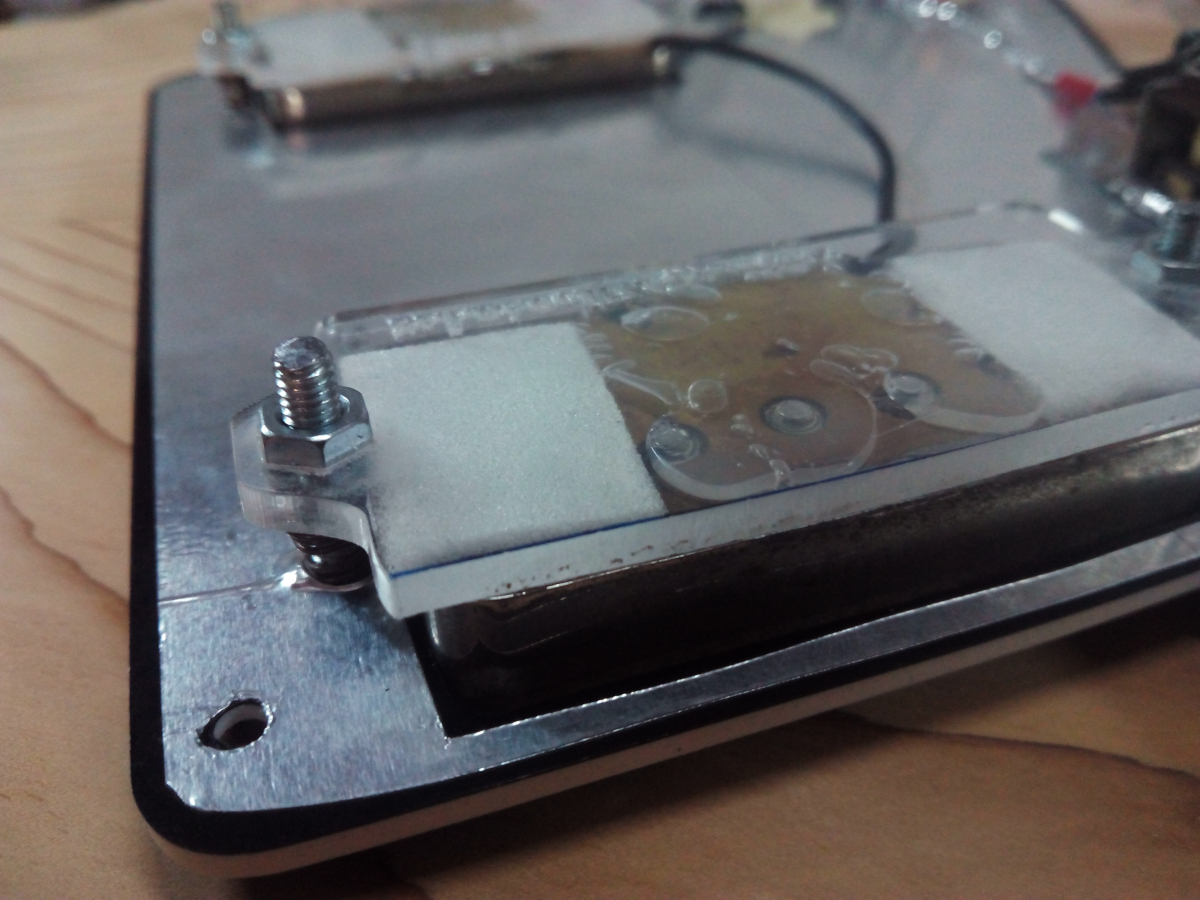

La pastilla la he fijado a la pieza con cola caliente

http://sim1.subirimagenes.net/img/2015/04/09//150409073836465388.jpg
http://sim1.subirimagenes.net/img/2015/04/09//150409073927465389.jpg

Así luce con todo montado

http://sim1.subirimagenes.net/img/2015/04/09//150409074020465390.jpg

TERCER PROBLEMA

Volver a soldar todo para que vuelva a la vida, pero eso será mañana.
Subir
2
#2 por pyngwie el 10/04/2015
esta quedando mejor y mas bonita que nueva. muy buen trabajo, si señor :bien:
Subir
1
#3 por nillonandez el 08/05/2015

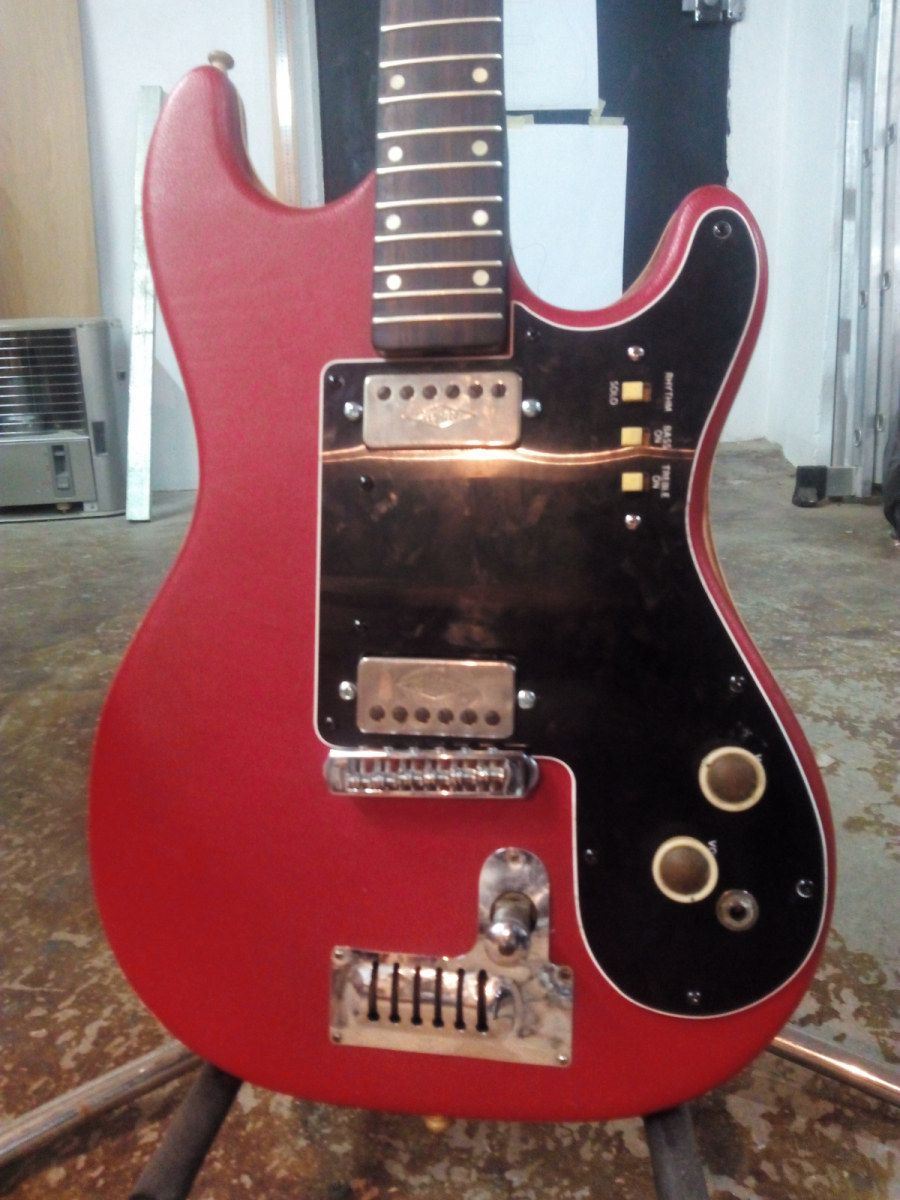

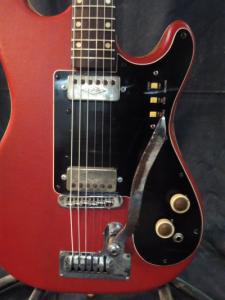

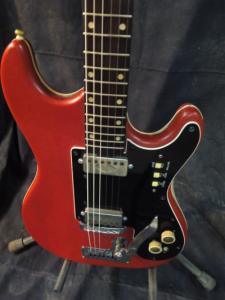

Bueno, os dejo las fotos del proyecto terminado, el cliente encantado y la verdad es que ,excepto por la salida de las pastillas que es muuuy escasa, la guitarra ha quedado genial. Ni un miserable ruido, afina y quinta de maravilla, altura de cuerdas perfecta, el golpeador encaja divinamente y la nueva configuración es mucho más cómoda, aguantará más que el original...
