Reparación Bajo Thunderbird Pro-IV! Ayuda!

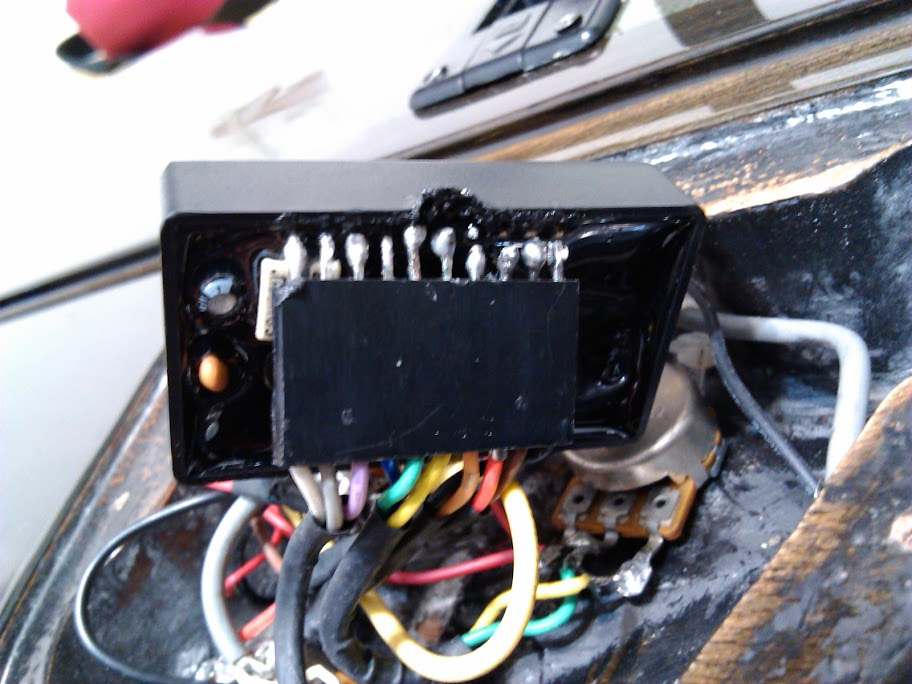

Hola, me ha dejado un amigo su bajo Epiphone Thunderbird Pro-IV para que le eche un vistazo porque dejo de funcionar. Cambie la pila por si acaso y al ver que seguía igual pos me dispuse a mirar los cables y la verdad me llevado un palo con el acabado de las soldaduras, están muy mal terminado y tiene una caja negra que tiene unos cuantos pines desoldados, aparte de cables que vienen de las pastillas sueltos.

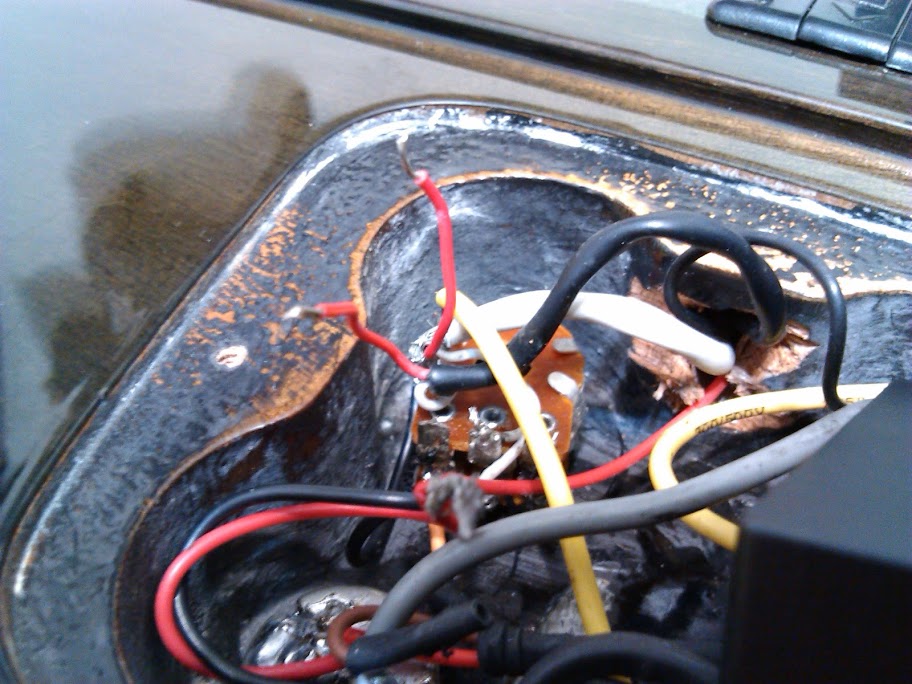

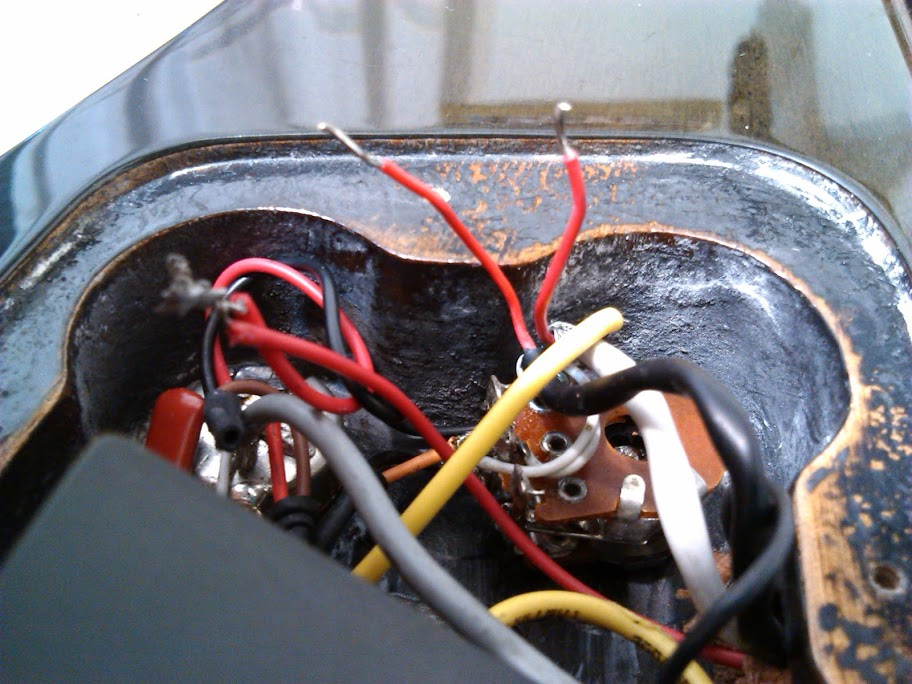

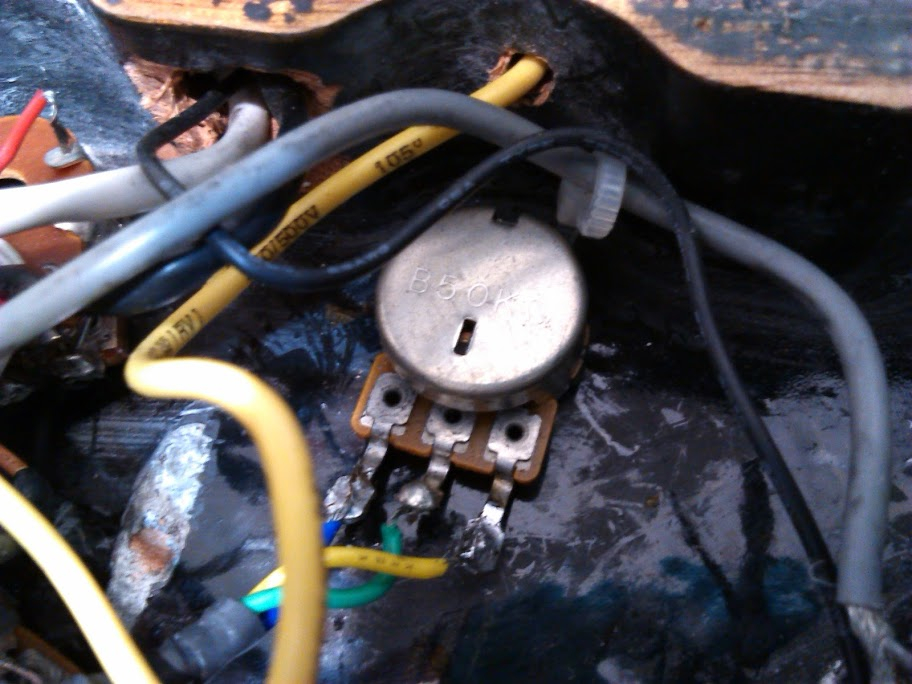

Os dejo algunas imágenes que hecho.









Si alguien me puede pasar el esquema del cableado me sería muy útil!.

Saludo!!

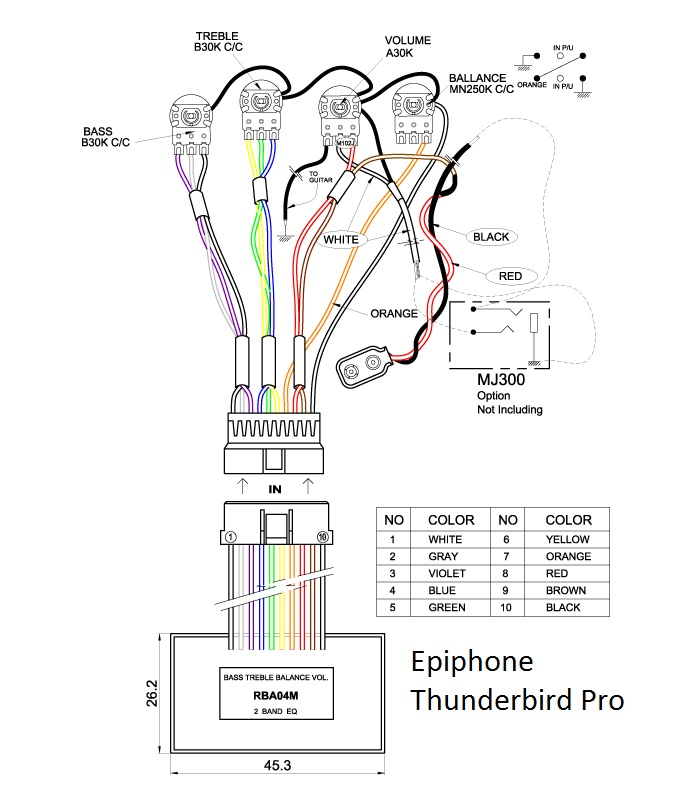

Hola, he encontrado el esquema pero no es igual! Los dos cables rojos que me sobran que no están soldados son de las pastillas las tengo que conectar a la batería no?.


Saludos!!

Yo tengo un epi como este y tengo el mismo problema. Esos dos cables sueltos. Esta todo soldado de verdadera pena. Casi estoy pensando en cambiarle toda la electronica yo mismo, porque es de calidad lamentable. Chino tenia que ser...
