Pedal Boss DS-1 schematic DUDA!

che alguien me puede decir si este circuito del boss ds-1 es o no correcto, porque tengo dos versiones y esta tiene un poco de parecido con el circuito del mxr de zakk wylde que ya me hice...
dale che nos vemos... :saludo:

Archivos adjuntos ( para descargar)

ds-1.rar

OFERTAS Ver todas

-45%

Hughes&Kettner Spirit of Metal

48 €

Ver oferta
-9%

Harley Benton TE-20HH SBK w/Bag Bundle

125 €

Ver oferta
-7%

Harley Benton SC‑Custom III Active VBK

298 €

Ver oferta

Busca en tonepad. Ahi tienen el esquematico del ds 1 en sus varias versiones.

En los circuitos de tonepad, encontraras que no sale el circuito tipico de switcheo para activar el efecto ya que se lo ahorran para meter true bypass (si has hecho mas pedales supongo que esto ya lo sabras:D) por lo que solo tienes que comparar el resto del circuito.

Por cierto, no tendras por ahi a mano el esquematico del mxr zakk wylde que te has construido. Si lo tienes estaria bien que me lo pasaras por si algun dia me da por hacerlo o decirme donde lo conseguiste.

Bueno si tienes alguna duda al comparar pregunta.

:saludo:

Acá está el de tonepad :ok:

Object moved

Saludos :saludo:

hola che, gracias por el comentario, pero estaba tratando de ver una manera de adaptar este tipo de swich de los boss porque son dificiles de conseguit los dpdt's, ahi les mando un aporte hecho por mi de un mxr zakk wilde y funciona!!!! :ok:

, asi que ahi se ven....
chau

Archivos adjuntos ( para descargar)

mxr zakk.rar

Muchas gracias por el zakk, un puntazo para ti +1.

En cuanto a lo del pedal, si mal no he entendido, lo que pretendes es copiar el pedal pero completamente incluyendo el circuito de switcheo. Bueno, entonces lo que tendras que hacer es copiar todo el circuito al completo.

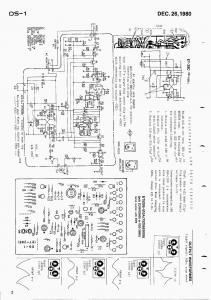

Antes me he acordado de que yo tenia por ahi un circuito de ds1 que tenia bastante buena pinta y que venia al completo, aqui te lo dejo. :ok:

Por si te interesa o le interesa a alguien, este esquematico lo saque de esta pagina donde hay un monton de pedales boss. Una maravilla de pagina:

GodiksenNet.com

:saludo:

Archivos adjuntos ( para descargar)

che viejo que programa abre el formato .lvw ??????? que usa es archivo del zw

El Livewire

:saludo:

gracias por elñ aporte

---------------------------------
che y te hago otra pregunta el led del pedal zw en el layout donde esta?

No parece estar implementado, no se ve por ninguna parte el transistor.

Otra cosa, los numeros de los componentes sobre el layout no corresponden con los del esqematico por lo que se ve.

:saludo:

me olvidé de aclararles algo, la foto de la plaqueta que está en el archivo .lvw no corresponde con el mismo, poque me guié de la foto (que teá mal!!!), pero el circuito anda de 10..., es más lo verifiqué con un osciloscopio y la onda queda linda.... jejejjej:ok:

muchachos les cuento que ya me salió... hice un pedal boss SD-1, anda un epetáculo... bueno, nos vemos...

Pero cuelga fotos o un video o algo no seas asi:D no vengas aqui a ponernos los dientes largos!!!!
