Hola Guitarristas,
Estoy construyendo mi primer pedal y decidí empezar por uno sencillo y ruidoso, El woolly Mammoth. Lo he montando en una vero board que ha sido relativamente fácil pero he tenido bastantes problemas al montar la caja y la tierra. He probado diferentes configuraciones pero ninguna me ha funcionado. He querido buscar un poco de ayuda antes de dejarlo y ver si con vuestra experiencia podríais echarme una mano.

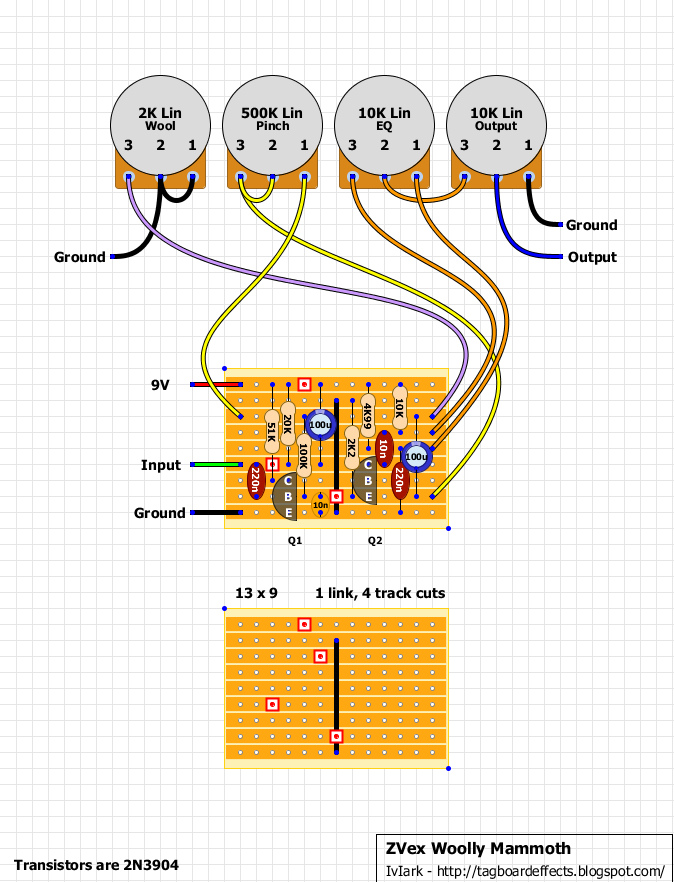

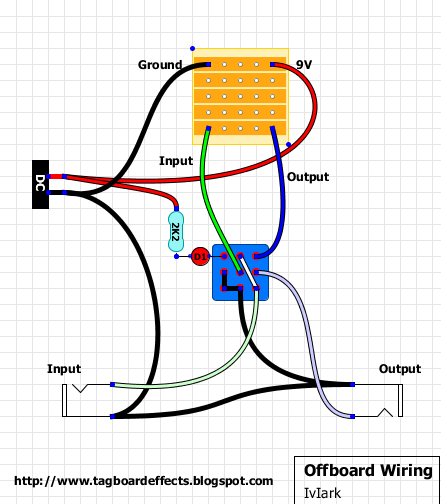

Layouts que estoy usando:

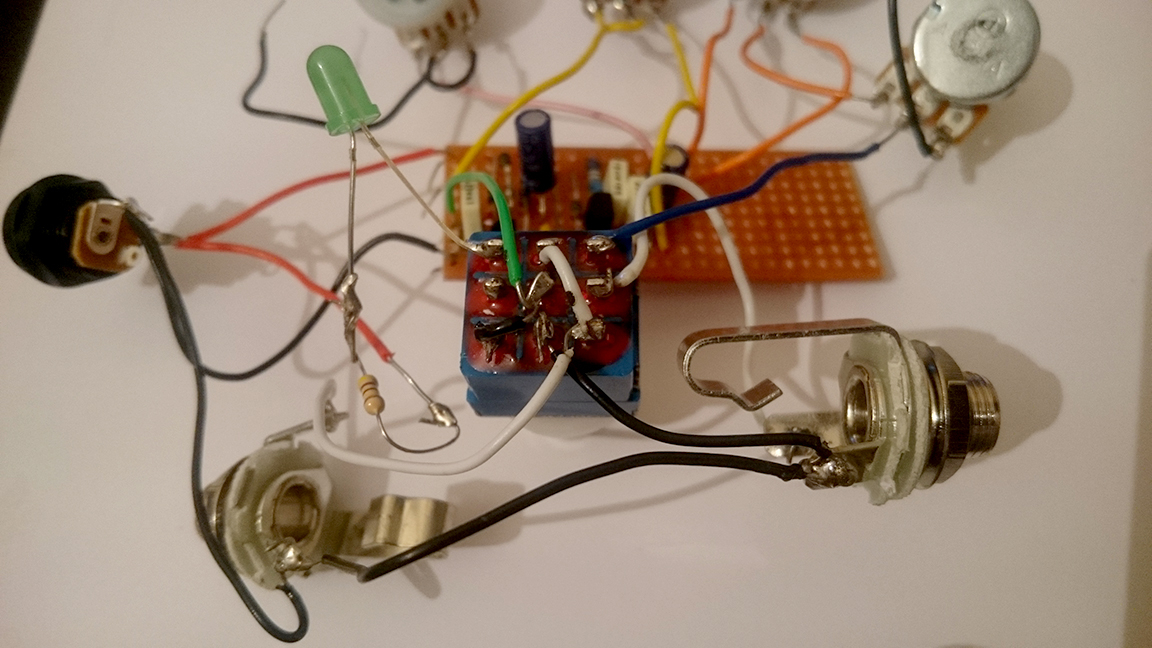

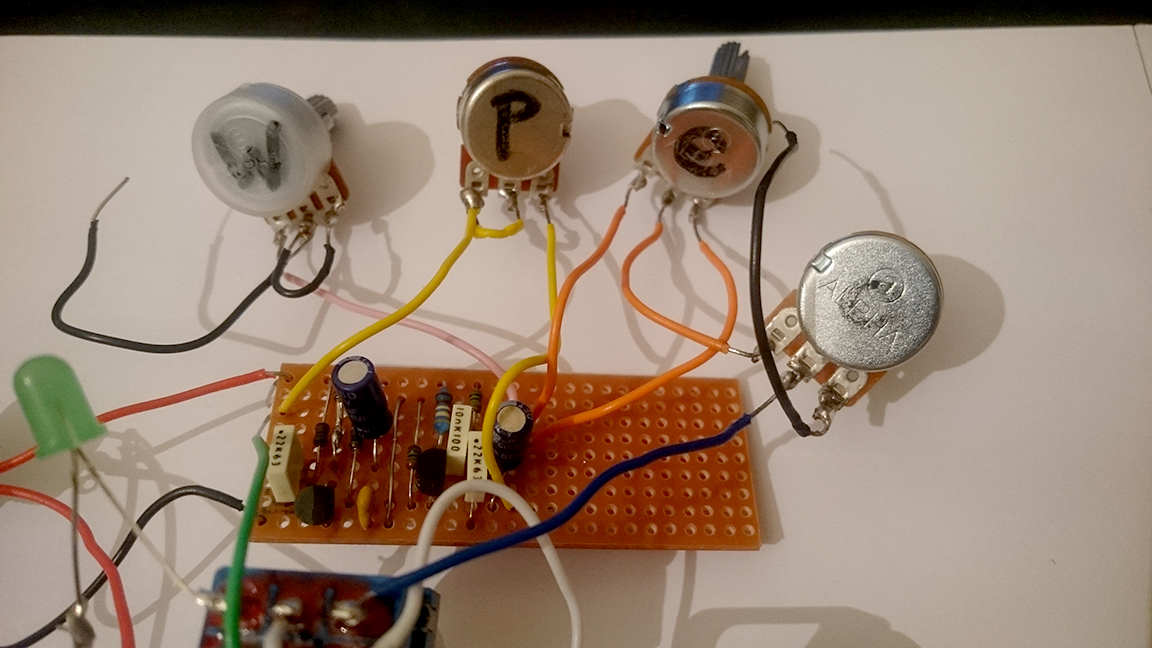

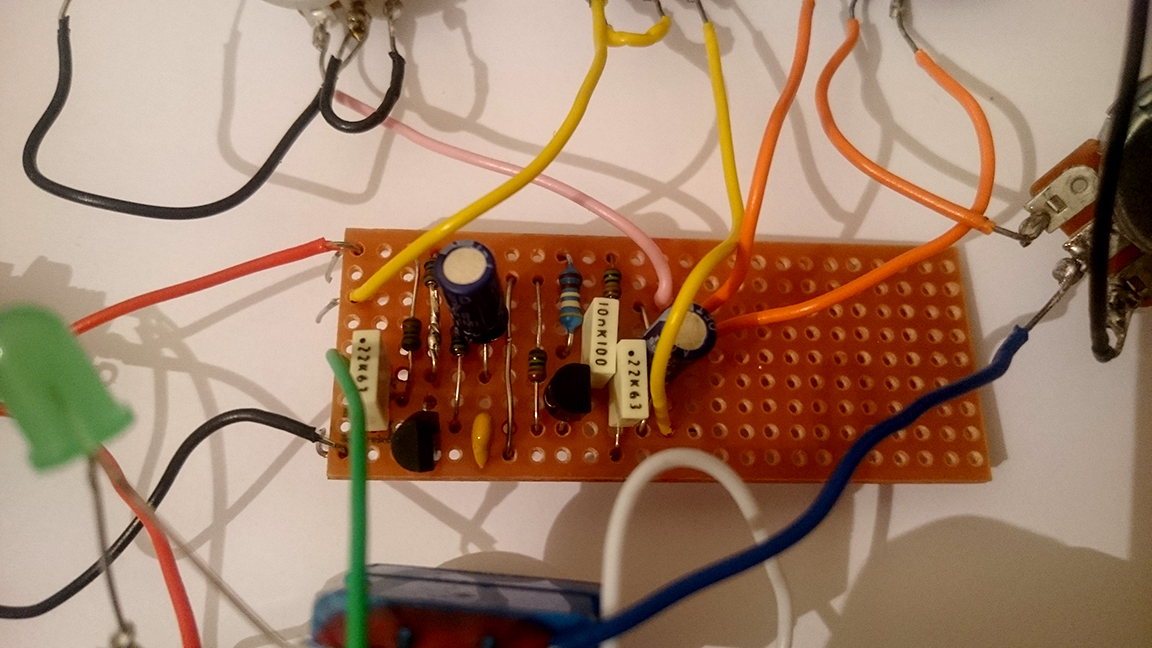

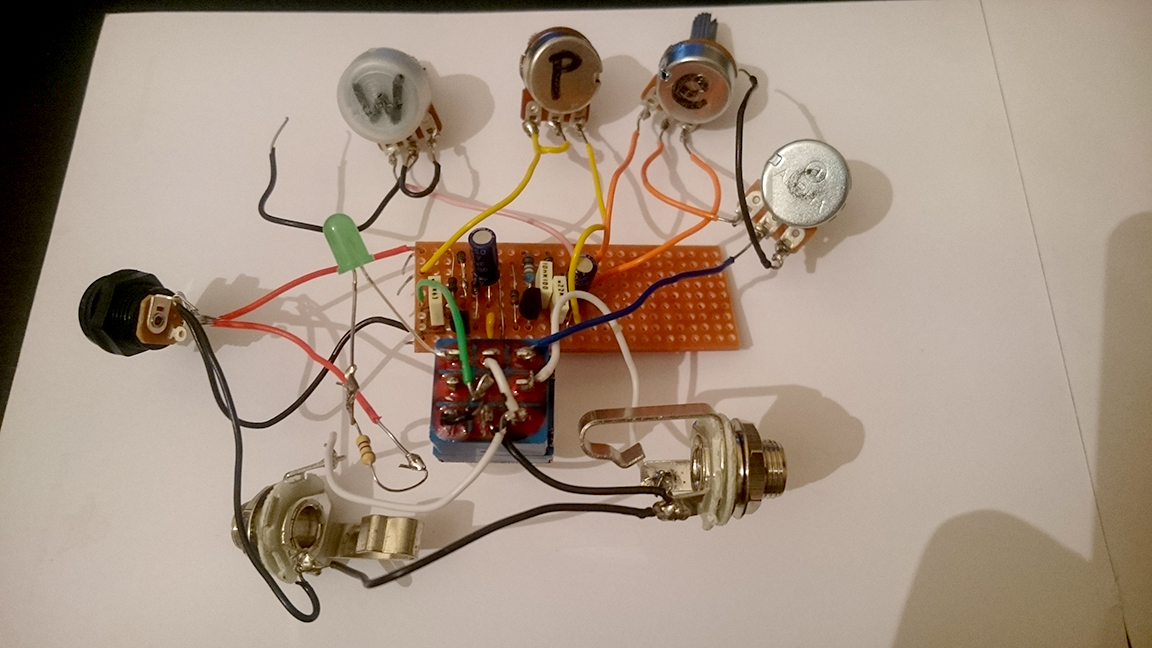

Lo que tengo de momento: (he intentado usar el mismo color de cables)
¿A dónde debería conectar los cables de tierra que salen de los potenciómetros?
Aparte de eso ¿está bien mi circuito?
Muchas gracias por cualquier pista que me podáis dar, un gran saludo
Estoy construyendo mi primer pedal y decidí empezar por uno sencillo y ruidoso, El woolly Mammoth. Lo he montando en una vero board que ha sido relativamente fácil pero he tenido bastantes problemas al montar la caja y la tierra. He probado diferentes configuraciones pero ninguna me ha funcionado. He querido buscar un poco de ayuda antes de dejarlo y ver si con vuestra experiencia podríais echarme una mano.
Layouts que estoy usando:
Lo que tengo de momento: (he intentado usar el mismo color de cables)
¿A dónde debería conectar los cables de tierra que salen de los potenciómetros?
Aparte de eso ¿está bien mi circuito?
Muchas gracias por cualquier pista que me podáis dar, un gran saludo
