Alguien sabe que modificación lleva este sd-1??

Kai
por el 08/02/2024
Buenas y gracias por pasar de antemano,estuve rebuscando para no llegar al punto de abrir el hilo,pero parece una mod compleja y no doy con ella,me gustaría saber de qué modificaion se trata,me la encontré al abrir el pedal.

Si alguien la conoce agradecería algo de info para saber lo que tengo!!!

Gracias por pasar.
Archivos adjuntos ( para descargar)
OFERTAS EN TIENDAS Ver todas
  • -14%
    Harley Benton Fusion-T HH EB OCT
    299 €
    Ver oferta
  • -6%
    Electro Harmonix Bass Preacher
    62 €
    Ver oferta
  • -13%
    Harley Benton DNAfx GiT
    129 €
    Ver oferta
SEGUNDA MANO EN MERCASONIC Ver todo
  • Stratocaster warmoth/callaham
    950 €
    Ver
  • Vendo guitarra Alhambra 8P como nueva
    800 €
    Ver
  • Mad Professor Snow White Autowah boutique
    90 €
    Ver
¿Tienes equipo que ya no usas? Véndelo en Mercasonic
lutop
por el 08/02/2024

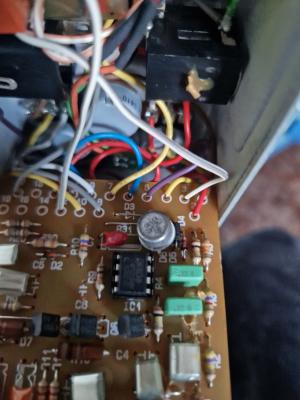

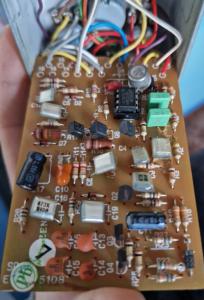

Le han quitado el C6.

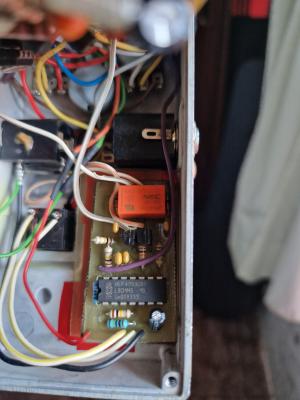

Y la plaquita, tiene pinta de ser alguna mod para true bypass. Lleva un 4069 y lo que parece un rele.
Kai
por el 08/02/2024

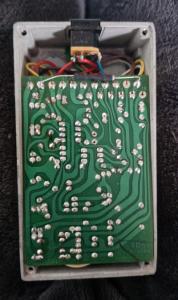

#2 tiene también cambiado el diodo d6 y le pusieron un zocalo para cambiar el chip,el puente que lleva soldado en la parte trasera tiene una o dos resistencias tapadas con termoretractil.........
Kai
por el 08/02/2024
🤔 algún compañero que sepa del tema podría orientarme xfa....

Vaya intriga de modificación,además se ve que está hecho por alguien que controla!!!
mkcast
por el 08/02/2024
Claramente es principalmente un mod de true bypass, hay un rele y el inversor CMOS para pillar el pulso y conmutar el relé. También le han puesto un operacional de los buenos (que no sé si es bueno para un pedal de distorsión o no). Supongo que es para tener más headroom y menos ruido del OpAmp, al final la "distorsión" la obtiene del recorte de los diodos. Las resistencias o pueden ser para el tema del true-bypass y puentear el buffer o para adaptar impedancias o niveles al OpAmp o hasta para domar la respuesta de algunos potenciómetros.
Kai
por el 08/02/2024
#5 gracias por la aportación mkcast.
