Adaptador para cry baby años 90

Solucionado
eduandres
#1 por eduandres el 16/02/2022
Tengo un cry baby antiguo y la clavija de entrada del adaptador no es la standar que llevan todos los pedales. Que tipo de clavija es? Que polaridad lleva?
He visto unos convertidores de clavija en Amazon pero no se si sirve
Subir
Solución elegida por el creador del hilo (eduandres)
jaimebcn
#7 por jaimebcn el 16/02/2022
Es de tipo jack de 3,5mm. Te haría falta un adaptador tipo ésto:

https://thatcable.com/products/3-5mm-male-to-5-5x2-1mm-female-dc-adapter-converter-jack-power-plug-cctv-dvr

O bien construirte uno tu mismo (no es muy complicado si tienes algo de mañana con el soldador).

Ni que decir tiene, como te han comentado más arriba, que debes respetar la polaridad.

Saludos,
2
OFERTASVer todas
  • Harley Benton SC-450Plus VB VS
    159 €
    Ver oferta
  • Universal Audio UAFX Dream '65
    395 €
    Ver oferta
  • Harley Benton SC-400 SBK VS
    129 €
    Ver oferta
jaimebcn
#2 por jaimebcn el 16/02/2022
Hola,
Una fotografía que ilustre el tipo de conector ayudaría muchísimo a encontrar el adaptador que necesitas (o posible solución).

Saludos,
Subir
1
eduandres
#3 por eduandres el 16/02/2022

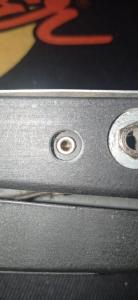

Parece tipo jack
Archivos adjuntos ( para descargar)
Subir
eduandres
#4 por eduandres el 16/02/2022

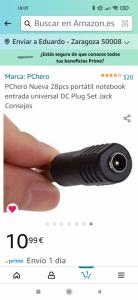

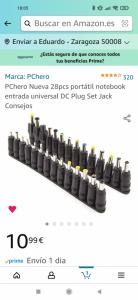

He encontrado esto
Archivos adjuntos ( para descargar)
Subir
voltios
#5 por voltios el 16/02/2022
Lo que deberías es abrir el pedal y mirar es la polaridad con un tester pera no conectar la polaridad invertida.

Con la pila puesta es fácil de mirar.

Si es un conector tipo jack pequeño lo mas habitual es que la punta se positivo y la trasera sea negativo, pero puede no ser así, como en los pedales Boss que la polaridad esta invertida respecto a lo habitual en los conectores que usan, por eso es importante asegurarse de la polaridad.
Subir
1
bocasucia
#6 por bocasucia el 16/02/2022
Hola.

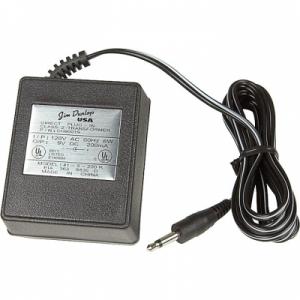

Este (o un equivalente) debería servir, eso sí, con entrada a 220v.
Clavija tipo jack, salida de 9v de continua, 200 mA, con positivo al centro.
El de la foto es la version a 120v.
Saludos.
Archivos adjuntos ( para descargar)
Subir
1
jaimebcn
#7 por jaimebcn el 16/02/2022
Es de tipo jack de 3,5mm. Te haría falta un adaptador tipo ésto:

https://thatcable.com/products/3-5mm-male-to-5-5x2-1mm-female-dc-adapter-converter-jack-power-plug-cctv-dvr

O bien construirte uno tu mismo (no es muy complicado si tienes algo de mañana con el soldador).

Ni que decir tiene, como te han comentado más arriba, que debes respetar la polaridad.

Saludos,
Subir
2
eduandres
#8 por eduandres el 17/02/2022
Gracias a todos. Ya he encargado un cable. Me queda la duda de la polaridad. Sale con el positivo en la punta. De mi fuente sale con negativo en el centro. Tengo un cable que venía con la fuente para invertir la polaridad. No se cómo irá la polaridad del pedal, supongo que con positivo en la punta.
Subir
bocasucia
#9 por bocasucia el 17/02/2022
Hola de nuevo.
Según las características de la fuente de alimentación de la fuente sería positivo en la punta.
Saludos.
Subir
