Proyecto pastillas telecaster

#73 por rooney el 22/05/2015

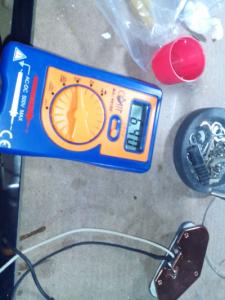

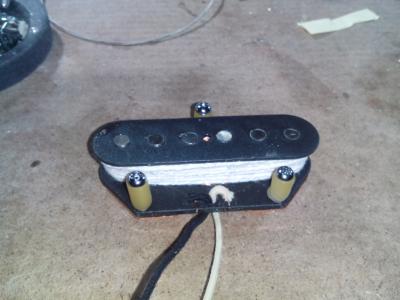

La pastilla del puente prácticamente acabada, encordada con hilo de algodón, cargados los imanes a polo sur, la lectura del polímetro está dentro de los valores que daban las pastillas de Fender entre los años 1950 a 1954 para las Esquire, Broadcaster, Nocaster y Telecaster. Los imanes que lleva son de AlNiCo 2, sólo le falta el poteado en cera.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#74 por rooney el 28/05/2015

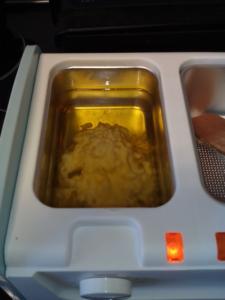

Falta el poteado en cera, para ello, y tomando ejemplo de la página de pisotones en el que explican el proceso me he hecho con este artilugio, bastante más económico que el que venden en Stewmac (lo he sacado con los puntos de la travel).

Para el tema de la cera he usado (como explican en pisotones) parafina y cera de abeja en una proporción de (aproximadamente) 80-20, falta un termómetro de esos de sonda para controlar la temperatura a unos 70ºC
Archivos adjuntos:
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#75 por rooney el 06/06/2015

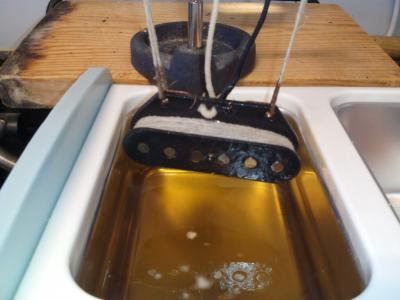

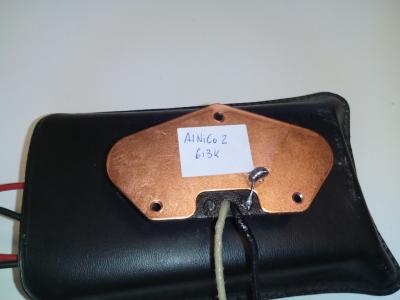

Faltaba poner las fotos del proceso de poteado en cera, siguiendo los pasos que explican en pisotones, hay que esperar a que la cera esté alrededor de 70º, y podemos darle el baño de cera a la pastilla. Golpeándola suavemente ayudamos a que salga todo el aire y penetre la cera, cuando dejan de salir burbujas sacamos lentamente la pastilla dejando escurrir el sobrante de cera, El resultado.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
1
#76 por rooney el 14/06/2015

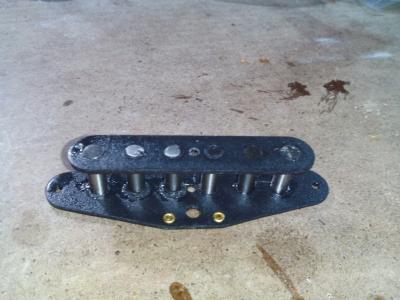

Pastilla de mástil para Telecaster con imanes de AlNiCo 5, lista para ser bobinada. En los años 50, en la factoría de Fender, las dos pastillas (puente y mástil) eran sumergidas en laca antes del bobinado para protegerlas de humedad y polvo, esta ya ha sido laqueada. Las de mástil, una vez bobinadas, volvían a ser sumergidas en laca y una vez secas, se les instalaba la cubierta cromada. Ahora sólo faltan las 8400 vueltas.
Archivos adjuntos:
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#77 por rooney el 04/07/2015


Mi sobrino Alex probando un juego de pastillas para Telecaster bobinadas a mano siguiendo los patrones de Leo Fender durante la época de las Blackguards (1950 a 1954) ¿Alguien se anima?

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
1
#78 por rooney el 12/07/2015
Dos videos, en uno tocando en limpio, el otro con un ligero crunch.

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#79 por rooney el 12/07/2015
Arriba, bobinado "perfecto", realizado con una máquina motorizada automática. Abajo, bobinado irregular, resultante de utilizar una máquina manual, tanto el movimiento del cabezal como el guiado del cable durante el bobinado se realiza de manera totalmente manual, esto provoca los "errores" durante el bobinado, estos "errores" son los que le confieren a la pastilla su carácter y sonido único.

Puede traducirse como "errores": la tensión del cable durante el bobinado no es homogénea, la posición que toma el cable al entrar en la bobina es completamente aleatoria, y las cantidades de cable a lo largo del bobinado no son las mismas.
Archivos adjuntos:
BBCode:
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#80 por rooney el 27/07/2015

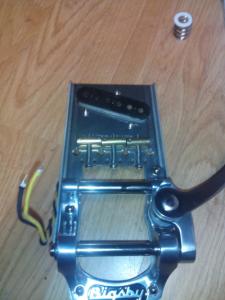

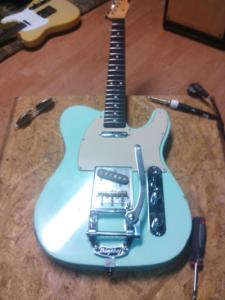

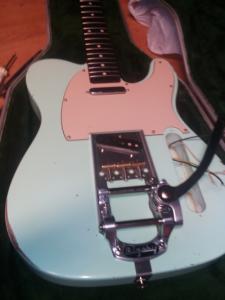

Unas fotos de la Telecaster que se ha montado Kike, guitarra solista del grupo sevillano El bastón de la vieja. Las fotos son del proceso de instalación de las pastillas Made in Sevilla, bobinadas a mano.

A continuación unos videos de cómo suena esa maravilla, un gran guitarrista y un gran instrumento.

https://youtu.be/DcI0b1lcH9Y

https://youtu.be/_10S8VQ-HgQ

https://youtu.be/UDD_Mgg-i4k

Se grabaron anoche en el local de ensayo con el móvil.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
