Proyecto pastillas telecaster

#25 por rooney el 17/01/2014
Aprovechando un pedido a Stewmcpollo he pillado 6 imanes de alnico 2 de la misma longitud para montarme una pastilla en plan "Vintage Broadcaster" rollo tito Seymour.

http://cdo.seymourduncan.com/images/products/electric/telecaster/STL-1b.jpg

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#26 por rooney el 19/01/2014

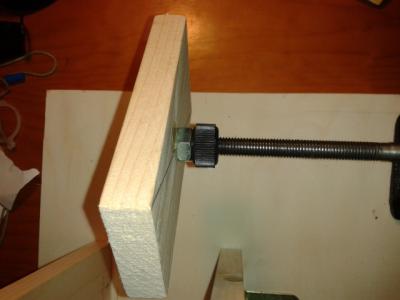

La bobinadora va avanzando. La primera imagen es del cabezal en el que se fija la pastilla, va roscado a la varilla de la bobinadora con una tuerca, para fijarla he utilizado adhesivo de dos componentes.

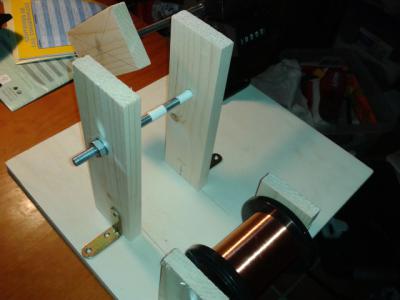

La segunda es una vista general del conjunto.

Un pequeño video para ver que el cabezal se queda en su sitio.
Archivos adjuntos:
2014-01-19 11.09.13.jpg
BBCode:
2014-01-19 11.09.40.jpg
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
1
#27 por rooney el 23/01/2014
Hoy han llegado los imanes de alnico 2 y me he puesto manos a la obra, dándole vueltas a la cabeza pensé, ¿por qué no usar una "prensa" para lograr que los imanes queden todos parejos?

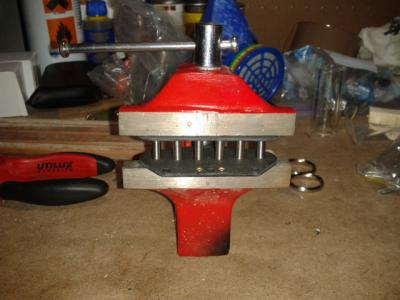

Dicho y hecho, en la primera foto se ve la "prensa", un tornillo de banco nos vale perfectamente.

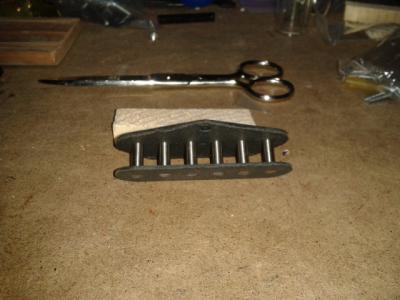

En las dos imágenes siguientes, se ve el resultado, bastante bueno. Lo siguiente, sumergir en laca el montaje para protegerlo de humedades, unos días de "curación" del lacado y a bobinar.
Archivos adjuntos:
2014-01-23 11.53.33.jpg
BBCode:
2014-01-23 12.02.51.jpg
BBCode:
2014-01-23 12.03.00.jpg
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#28 por rooney el 24/01/2014

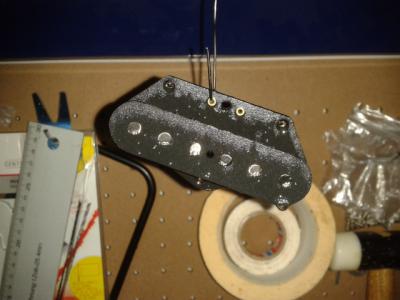

La pastilla en el "secadero"
Archivos adjuntos:
2014-01-24 08.07.49.jpg
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#29 por whoispablo el 24/01/2014
Muy buena pinta!
Subir
#30 por Anderapa el 24/01/2014
Alucinante... Qué trabajo...

El mundo es suficientemente grande para satisfacer las necesidades de todos, pero siempre sera demasiado pequeño para satisfacer la avaricia de algunos!

Subir
#31 por rooney el 27/01/2014

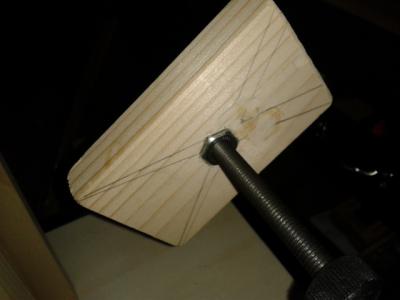

Finalmente he tenido que fresar el hueco para la tuerca del soporte para la pastilla, al probar a bobinar el adhesivo no aguantó y se desprendió la tuerca.
Archivos adjuntos:
2014-01-26 18.18.22.jpg
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#32 por rooney el 13/10/2014

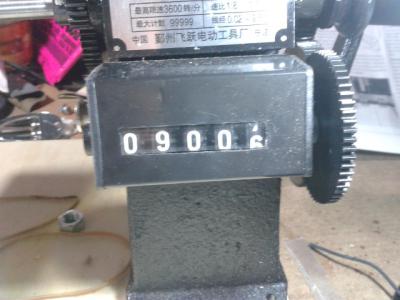

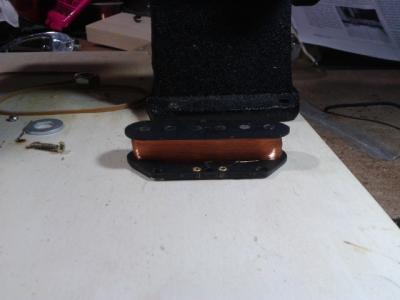

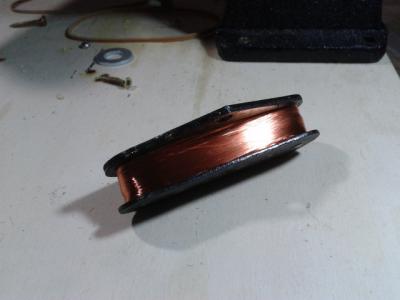

Tras meses de pruebas con la bobinadora, pregunté al compañero Spidey, y gracias a su saber he logrado meter finalmente 9000 vueltas en la pastilla del puente con la bobinadora manual. Decir que me tenía desesperado, lo más que había logrado meter fueron 1200 vueltas aproximadamente, de ahí hacia abajo.
Agradezco nuevamente al compañero Spidey su asesoramiento. Pronto más.
Archivos adjuntos:
2014-10-13 18.47.41.jpg
BBCode:
2014-10-13 18.48.00.jpg
BBCode:
2014-10-13 18.48.21.jpg
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
1
#33 por spidey12 el 13/10/2014
Enhorabuena compañero, ya nos contarás que tal suena.

Más información en:
http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/proyectos/273-les-paul-59

http://www.tokaaguitars.com

Subir
#34 por rooney el 13/10/2014
Acabo de repasar "The Blackguard Book", en las págs 378 y 379 habla de las pastillas utilizadas en la época, en la pastilla del puente daban 9200 vueltas y en la del mástil unas 8400. Ese número de vueltas hacía que la pastilla del puente tuviera unos valores que oscilaban entre los 7k y 9k.

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#35 por rooney el 14/10/2014
He comprobado la pastilla con el polímetro y no hay continuidad, a empezar de nuevo.

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#36 por Ferny el 14/10/2014
Jesús bendito ... ánimo!! :aplausos:

Don't fuck the Rock & Roll

Subir
