Proyecto pastillas telecaster

#1 por rooney el 02/10/2013
Hola compañeros, he estado dando vueltas a montarme mis pastillas para telecaster siguiendo el patrón de Fender durante el periodo 1950 a 1954, años en los que sacó al mercado la Esquire, la Broadcaster, la "Nocaster" y la Telecaster. Durante esos años polarizaban las pastillas al norte, iban bobinadas a mano y los imanes utilizados eran para el mástil Alnico V y para el puente Alnico II. Para cargar los imanes he tomado la idea de los chicos de Stewmac.
.

El hilo de cobre es AWG 43 y, por supuesto van a bobinarse completamente a mano.

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
1
#2 por saxocaster el 02/10/2013
Me apunto!! esto pinta muy bien!!

El conocimiento habla, pero la sabiduría escucha. ...
http://diegofabianguitars.blogspot.com.es/
https://sites.google.com/site/planosdeguitarras/[url]

Subir
#3 por rooney el 04/10/2013

Los kits de Stewmac, arriba la pastilla del mástil, abajo la pastilla del puente, al pedir los kits puede elegirse Alnico II o V en los dos. Vienen con instrucciones bastante detalladas (en inglés) para montarlas.

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#5 por Ferny el 04/10/2013
Jodó! hagan hueco que aquí me quedo ... mola!

Don't fuck the Rock & Roll

Subir
#6 por Ferny el 04/10/2013
rooney escribió:
los imanes utilizados eran para el mástil Alnico V y para el puente Alnico II
Por cierto, de dónde has sacado esa información?, lo desconocía, y pensaba que iban emparejados siempre, o sea, las dos con el mismo tipo de Alnico. Aunque mi tele tiene Alnico V en el puente y Alnico III en el mastil ...

Don't fuck the Rock & Roll

Subir
#7 por rooney el 05/10/2013
Hola Ferny, la información la he sacado del libro de Nacho Baños "The Blackguard Book", en él analiza al detalle Esquires, Broadcasters, Nocasters y Telecasters fabricadas desde 1950 hasta 1954. Describe todos los componentes: cuerpo, mástil, clavijeros, cejuela, botones, jacks, cazoletas de jack, electrónicas, pastillas, acabados, los enganches de la correa, calcas de las guitarras... Pero todo va en inglés.

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#8 por rooney el 06/10/2013
Empezamos colocando los imanes de la pastilla del mástil

Comentar que el diámetro de los imanes es algo mayor que los agujeros del soporte, no es difícil colocarlos pero sí trabajoso. Agrandando un poco el agujero entran algo mejor.

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#9 por dr_cinicvs el 06/10/2013
me interesa mucho este tema. ¿como se busca este tipo de material? he estado mirando en la pagina de StwMcD y no lo he encontrado

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#10 por Tariu el 06/10/2013
En "electrónica y pastillas" arriba salen kits y piezas sueltas

http://www.stewmac.com/shop/Electronics,_pickups.html
Subir
#11 por rooney el 29/11/2013

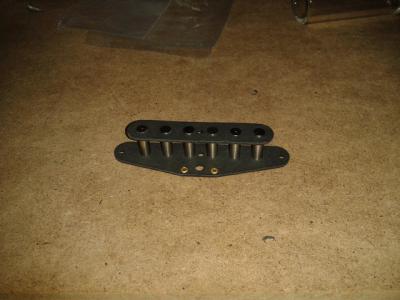

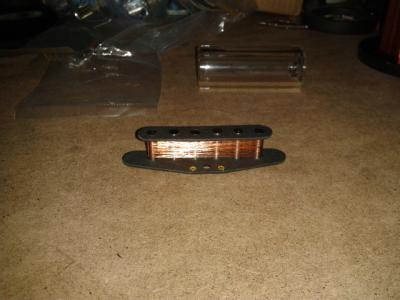

Por motivos del trabajo y por los niños, llevo un gran retraso, hoy he comenzado a bobinar a mano la pastilla del mástil, comentar que el cable AWG 43 es igual o más fino que un cabello, es muy fácil que se rompa, de hecho, al poco de comenzar a bobinar se partió el cable, y de vuelta a empezar.
Archivos adjuntos:
2013-11-29 18.40.23.jpg
BBCode:
2013-11-29 18.59.22.jpg
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#12 por rooney el 03/12/2013

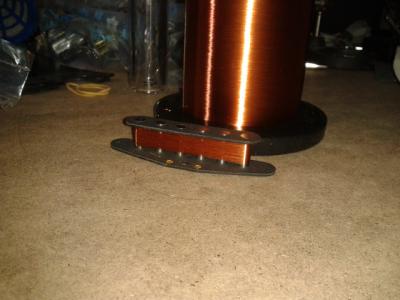

Así va la cosa, hay que ir con mucho cuidado, el cable es tan fino que se parte con mucha facilidad.
Archivos adjuntos:
2013-12-01 18.08.41.jpg
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
