Proyecto Les Paul y no morir en el intento

#49 por almni el 12/02/2009
este proyecto si q me gusta eh!!!!!!:yahoo::yahoo:

aunq tengo una pequeña duda, la cala q le has hecho al mastil es de 4mm???? y la varilla tambien es de 4mm?? no es demaciado fino, no es para ofender eh!! solo pregunto de ignorante!!:D:Dporq me parecio haber leido q suelen ser mas gruesas las varillas

saludos!!!!!
Subir
#50 por juanf el 12/02/2009
Efectivamente es fina con respecto a otras, normalmente las pongo de 5 ó 6mm dependiendo del mastil, pero siguiendo el plano, ponia que era de 4mm, de todas formas no es un mastil muy fino como jackson ó ibanez en el cual el alma si debe ser bien fuerte porque sino no mantendriamos recto el mastil, por el contrario la tension de las cuerdas de las LP es mucho mas baja que en una de estas guitarras.
Hoy la he probado con las cuerdas puestas y con el alma suelta ni se ha movido el mastil y eso que eran cuerdas de 10 a 46. y con respecto a la cala, la fresadora tambien es de 4 mm. pero como hay que hacerla mas profunda por el centro del mastil hay que pasar la fresadora unas cuantas veces y siempre se queda un poco mas gruesa, eso pasa por no utilizar herramientas profesionales, es cuestion de pillarle el punto a las herramientas que tengamos.

http://relicstubeamp.blogspot.com.es/

Subir
--161673--
#51 por --161673-- el 12/02/2009
Juan, quería comentar con respecto a precios de maderas, con lo que me he encontrado esta mañana en un ratuco que me he escapado al principal almacen de maderas de Cantabria...he preguntado sobre las tres maderas que en un principio iba a tener en cuenta que son el Sapelly, el fresno, y el cedro americano...lo venden en metros cúbicos...no os asusteis con los precios, es asi como se venden los tablones
1 m3 de Sapelly--> 1270 €/m3
1 m3 de Fresno--> 1183 €/m3
1 m3 de Cedro--> 1328 €/m3

En todos los casos medi el tablón más pequeño que tenían y que de ancho fuese adecuado porque voy a encolar dos piezas a pesar de haber podido elegir tablones donde podía haber entrado la guitara perfectamente....asi pues ahí van las diferentes medidas y precios que me salían por cada tablón:

Sapelly 4000x190x50 --> 48,26 €
Fresno 3050x190x52 --> 35,64 €
Cedro 1960x230x52 --> 31 €

Elegí el cedro. Ya me había decidido nada más verlo, la verdad que me ha gustado mucho la veta...
Subir
#52 por juanf el 13/02/2009
Rubiolus, esos precios si se acercan mas a lo que yo compro por aqui, y estan muy bien, lo del cedro rojo americano, te comento que no te va a defraudar, de todas formas si tienes la posibilidad le das unos golpes con algo metalico al sapelli y al cedro y compara la nitided y el sustain del sonido y compruebas cual es mas limpio, para que te hagas una idea de como puede sonar.
Otra cosa que te queria comentar sobre el cedro si al final te decides por el, cuando lo trabajes comprobaras que la madera es un poco brusca, es decir que tiende a astillarse un poco mas que al caoba, pero el color y la veta que tiene es mucho mas bonita para mi gusto, claro.
nasio pa mata, deberias buscar en algun otro almacen que creo que la vas a encontrar mucho mas barata.
Bueno y ahora unos detalles del mastil.

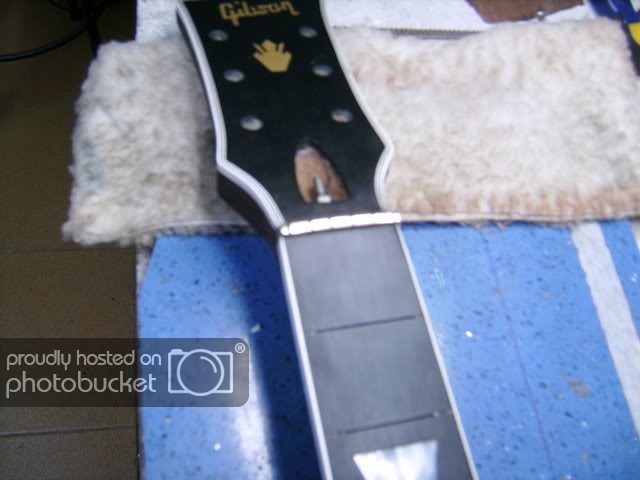

La pala

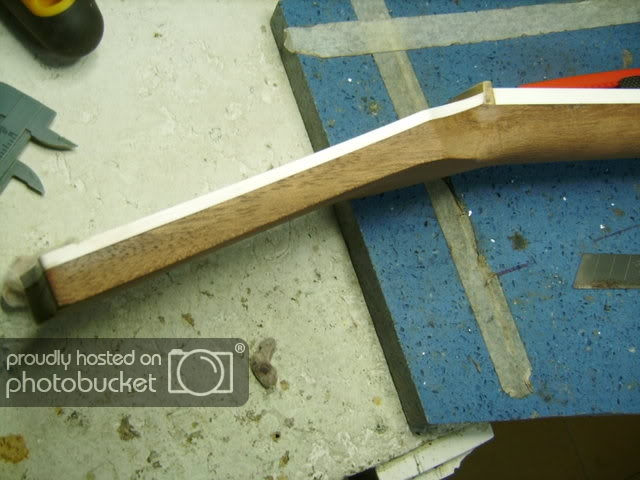

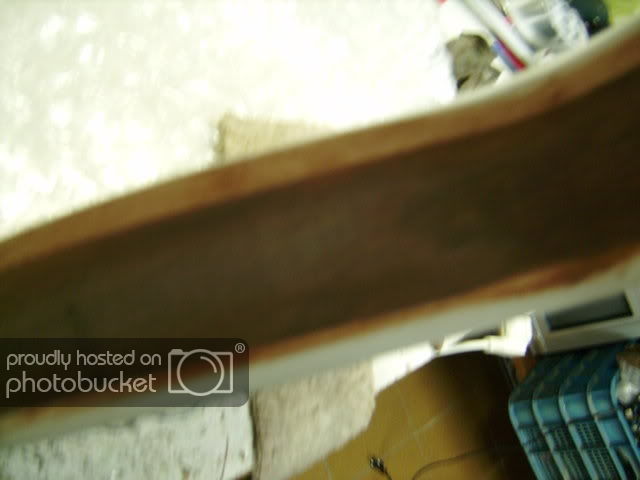

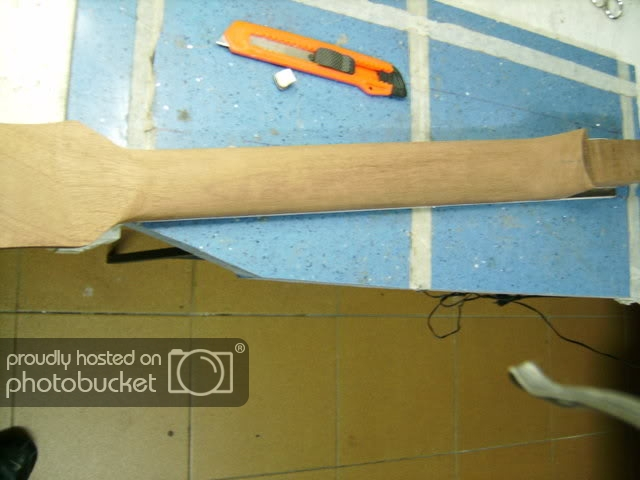

Y el pulido

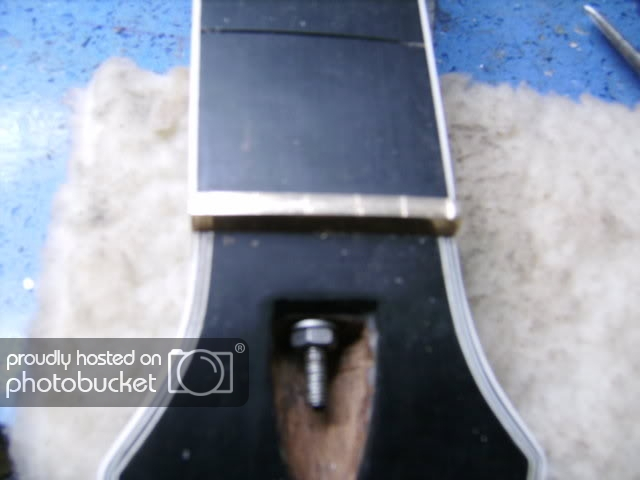

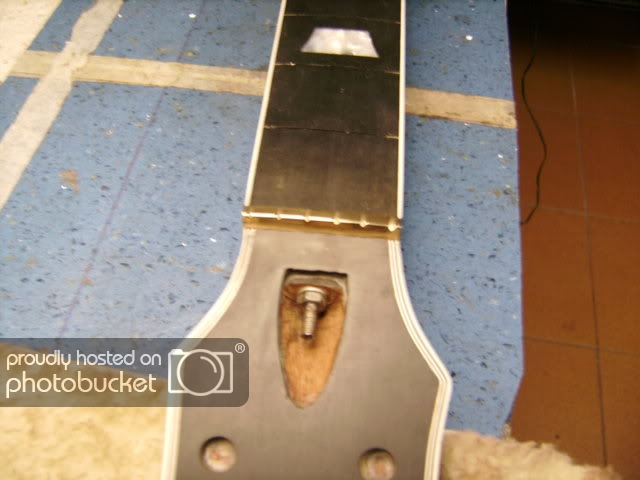

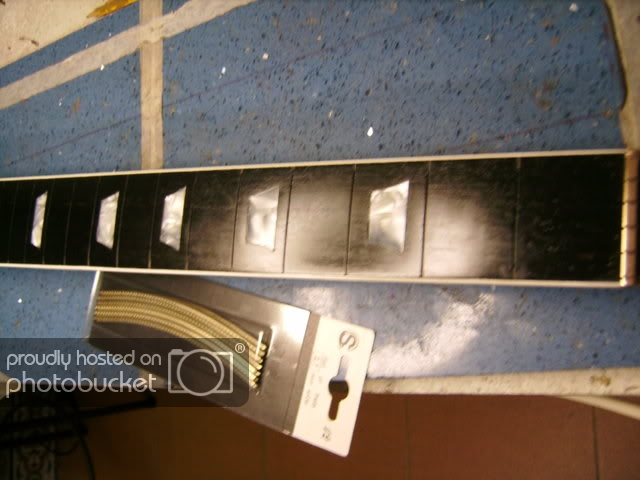

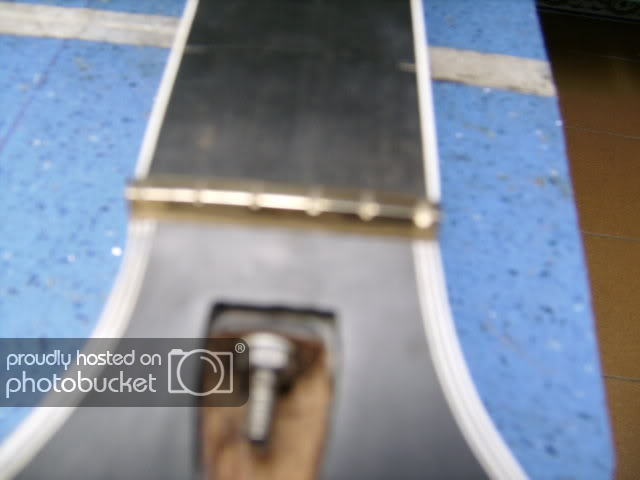

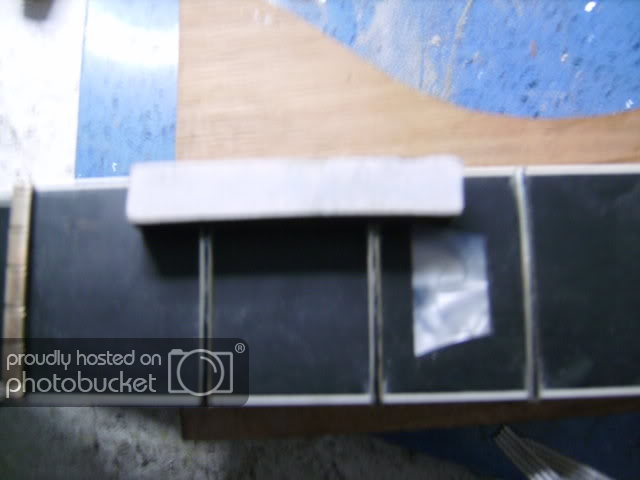

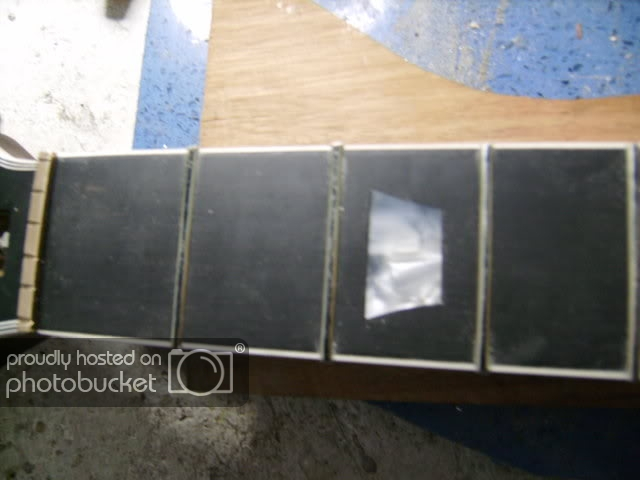

la cejuela con los cortes hechos para las cuerdas y pulido y limpio la parte del diapason, éste debe quedar lo mas perfecto posible antes de poner los trastes.

Asi tiene que quedar.


Bueno y como hoy tengo turno de noche conforme pueda ire subiendo mas fotos porque ya esta terminada, solo me falta un lijado fino y pulirla toda antes de pintar, y creo que mañana se queda totalmente terminada.
---------------------------------
Bueno como no hay mucho trabajo sigo subiendo fotos poniendo los trastes.
pintando los trastes con un rotulador y planificandolos.

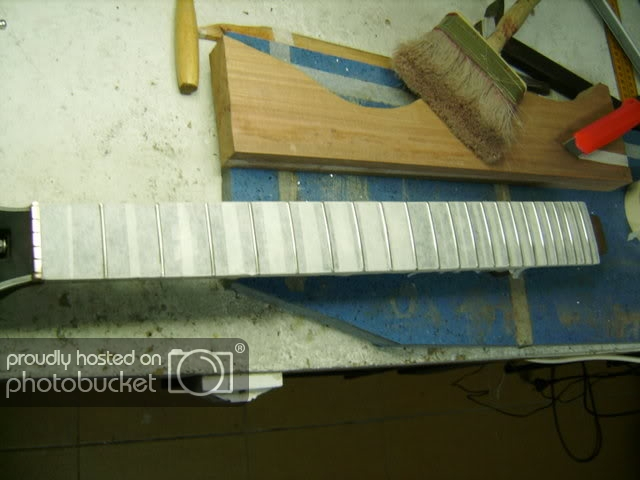

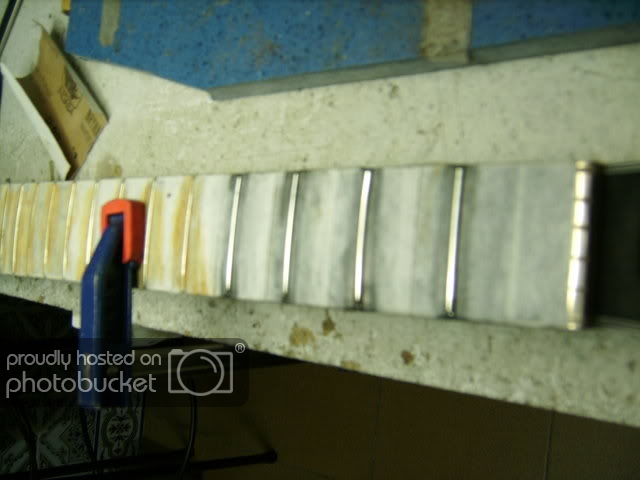

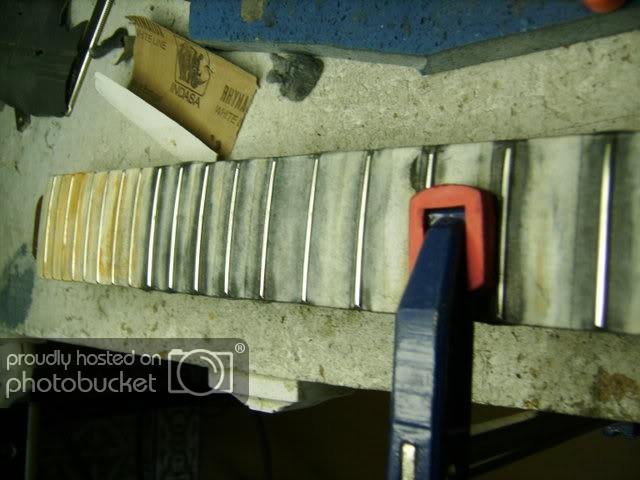

despues ponemos cinta de carrocero para pulirlos.

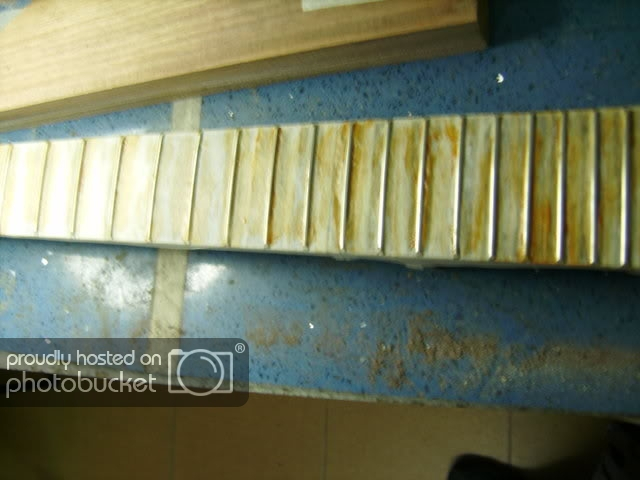

le ponemos pulimento

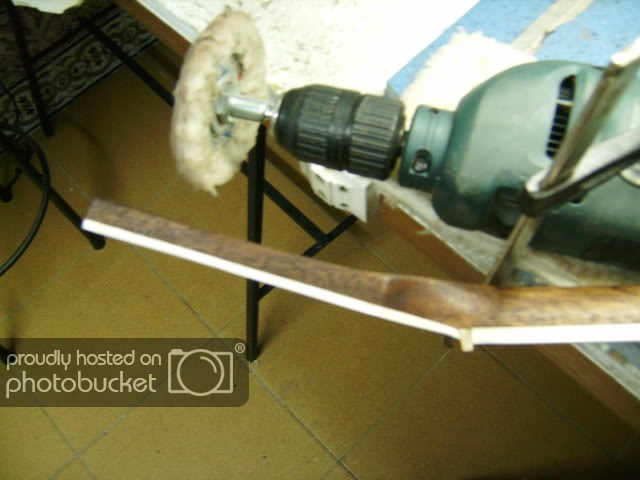

y comenzamos a pulir

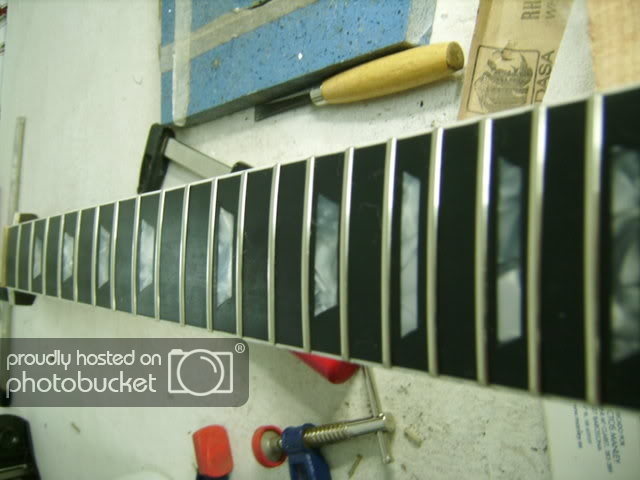

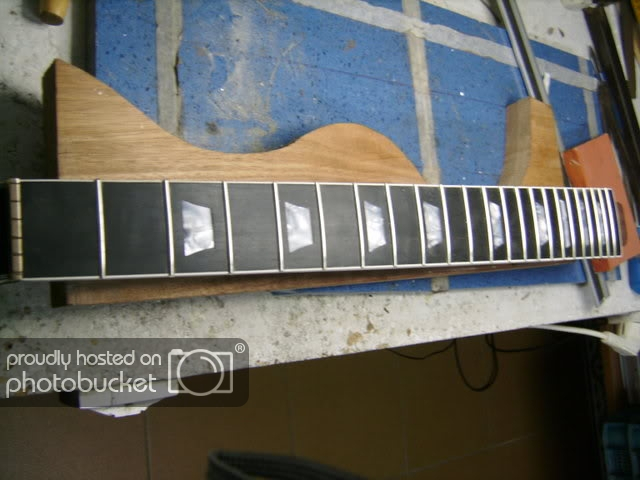

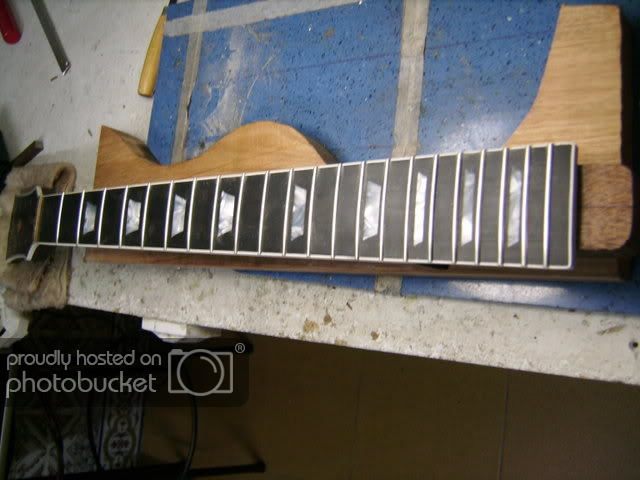

y aqui lo tenemos pulido

hasta luego mas tarde.
---------------------------------

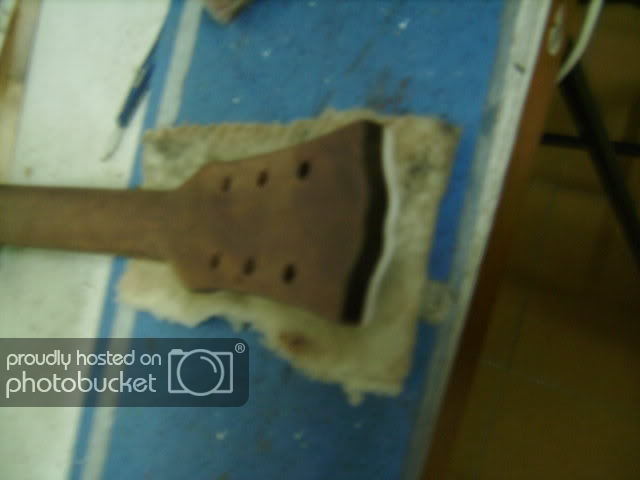

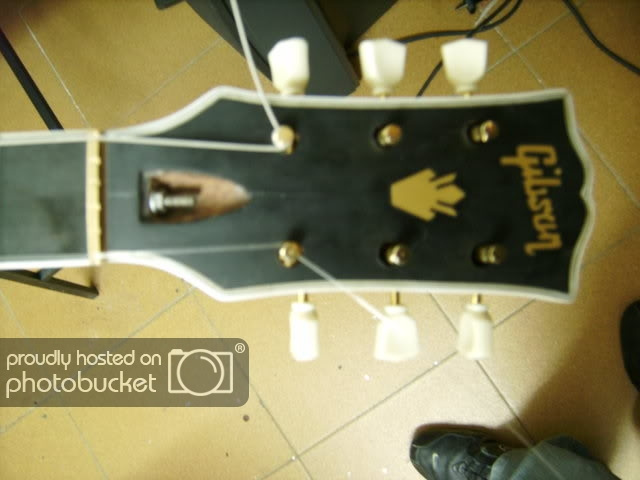

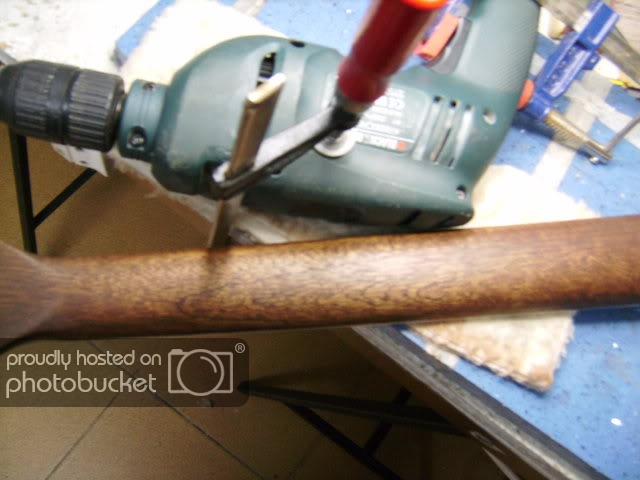

Seguimos con los agujeros de la pala

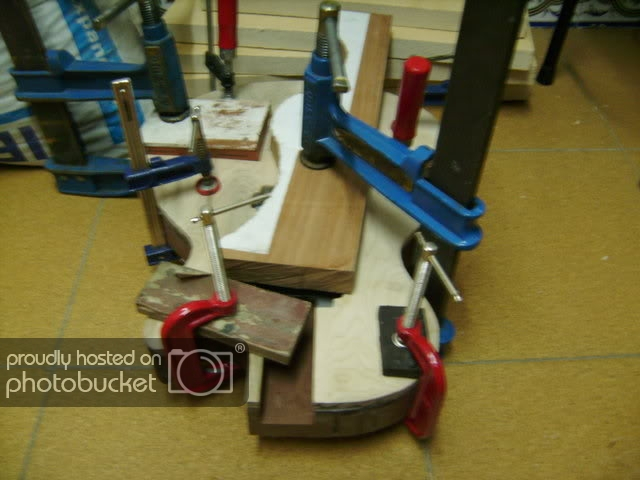

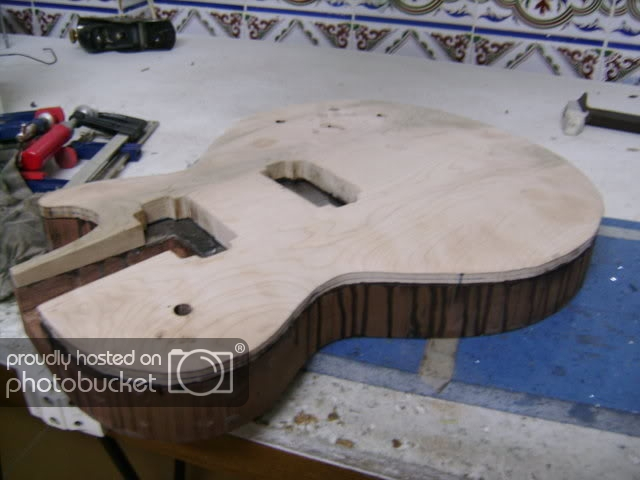

Y ahora ya seguimos con el pegado de la tapa al cuerpo.


ya sin los gatos

---------------------------------

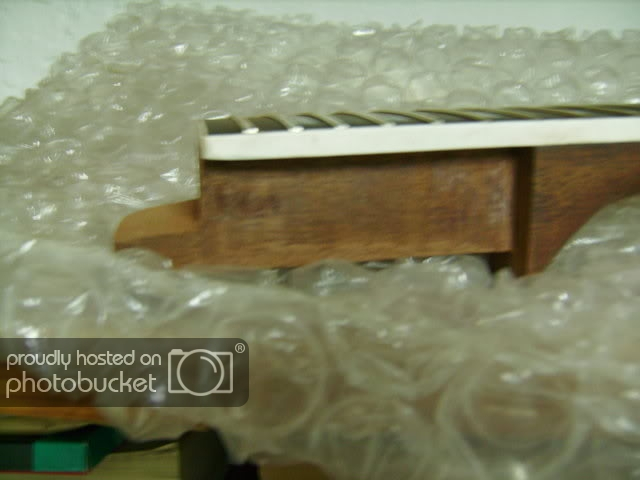

el long tenon.

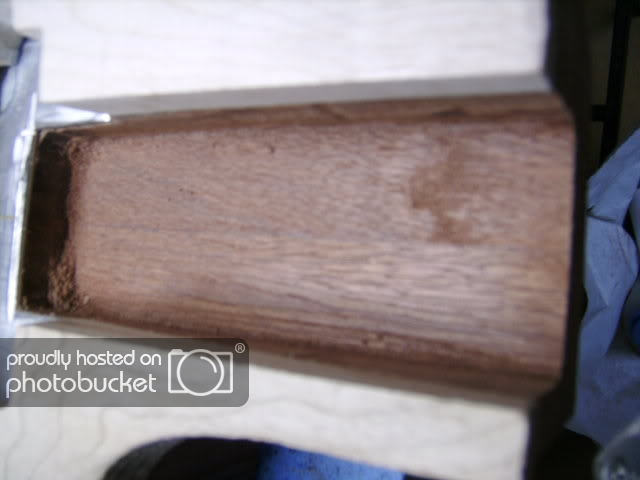

el hueco

http://relicstubeamp.blogspot.com.es/

Subir
Baneado
#53 por chrismax el 13/02/2009
Te esta quedando impecable todo:aplausos: sigue asi
Subir
#54 por juanf el 13/02/2009
Gracias ChrisMax.

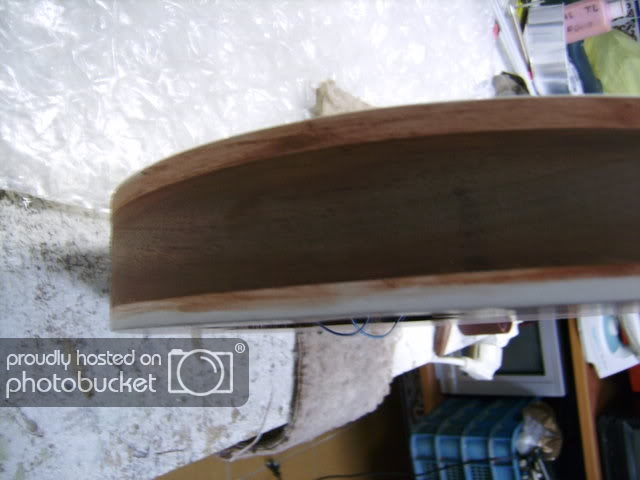

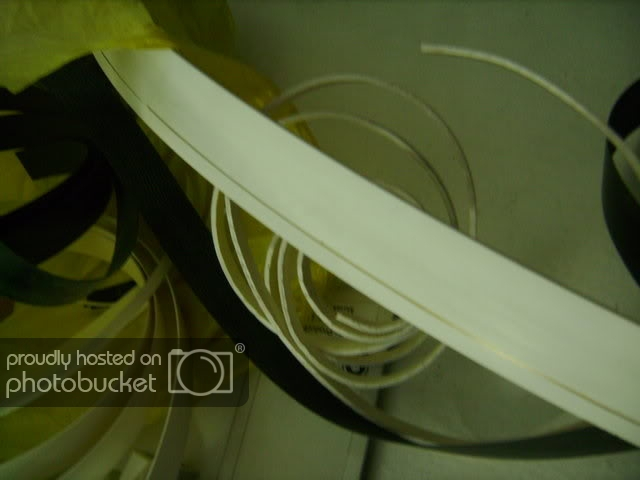

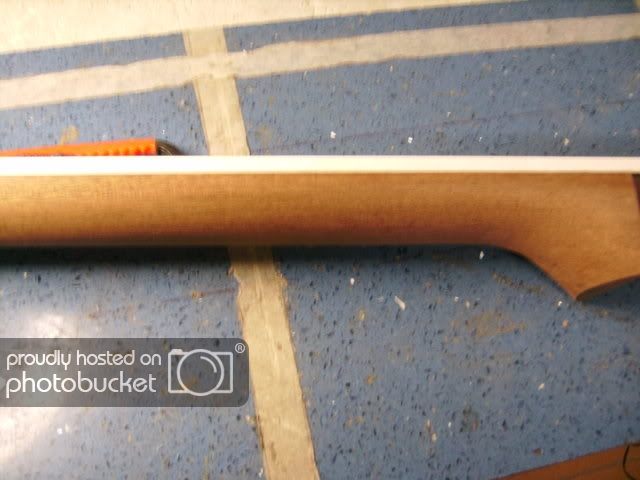

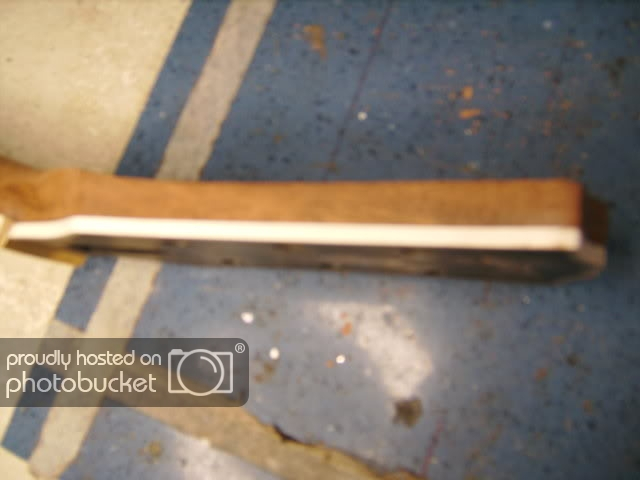

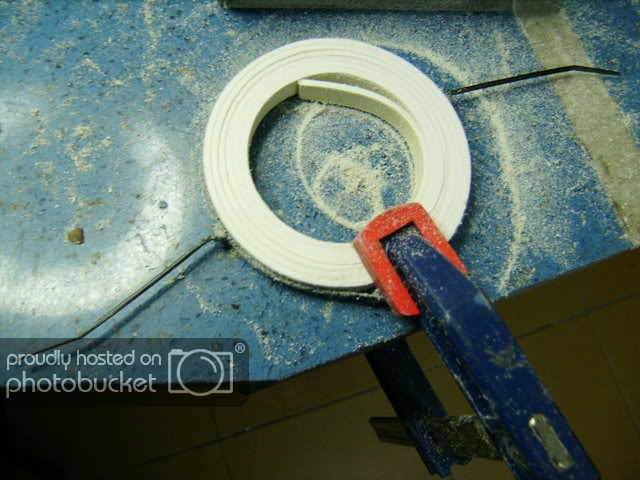

Continuo preparando los binding recortandolos y lijandolos a la medida adecuada.

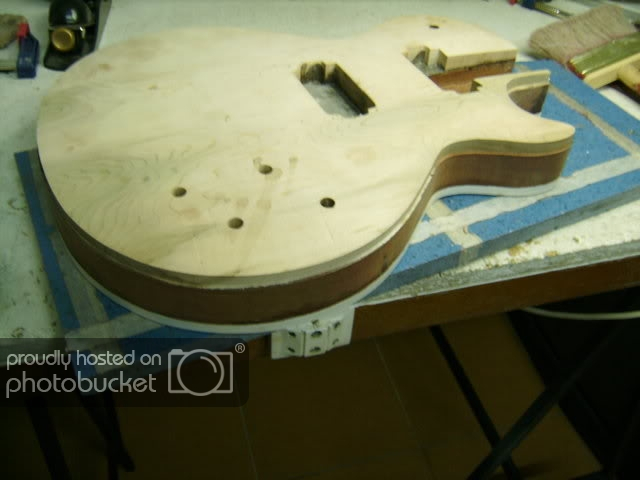

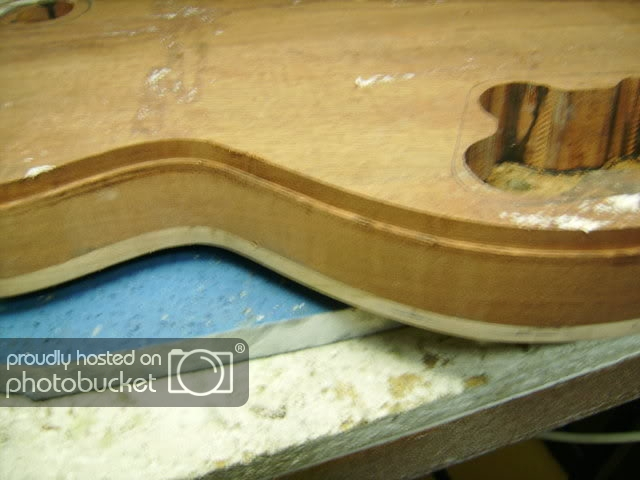

ahora con la fresadora hacer las calas.

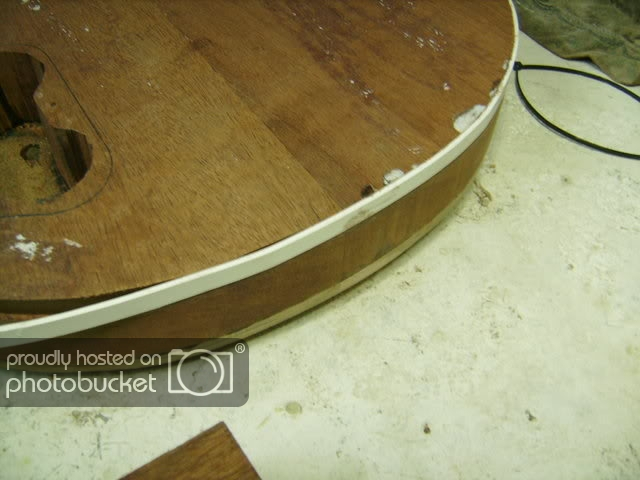

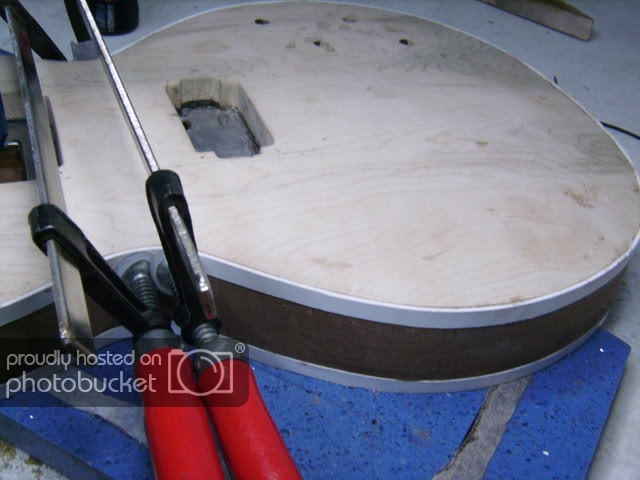

colocandolos con pegamento de contacto y asi si se mancha algo con un poquito de acetona se dejan limpios.





http://relicstubeamp.blogspot.com.es/

Subir
#55 por jiv el 13/02/2009
La verdad que tenes mucha habilidad se ve.
Espero que sigas asi y te quede de 10.
Saludos.-
Subir
#56 por juanf el 13/02/2009

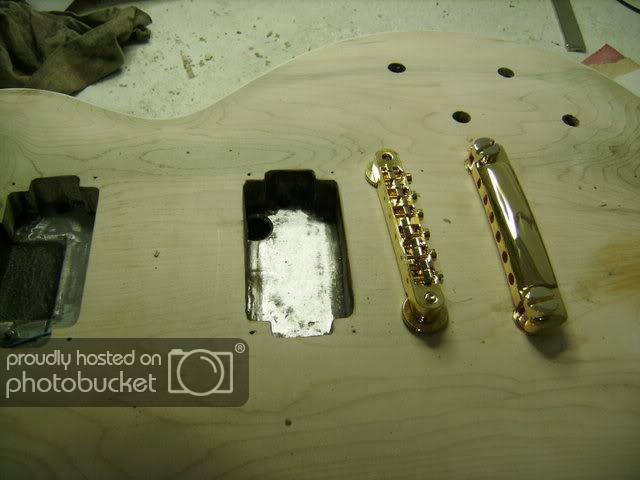

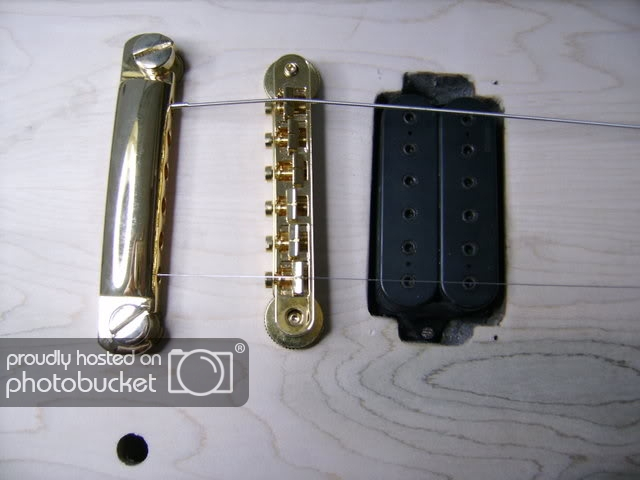

Seguidamente tomamos las medidas oportunas y colocamos el puente y el cordal.

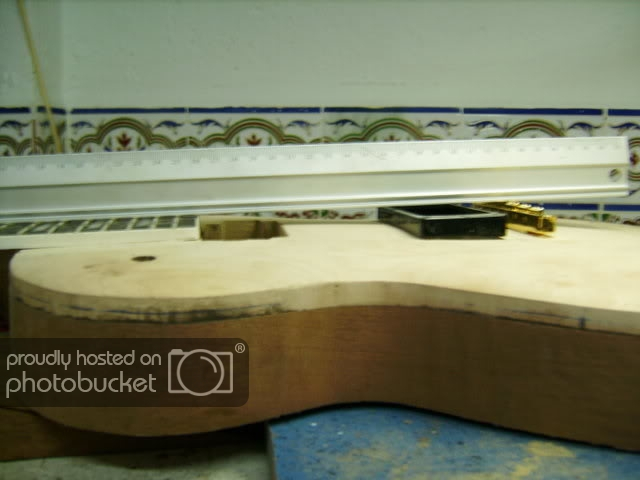

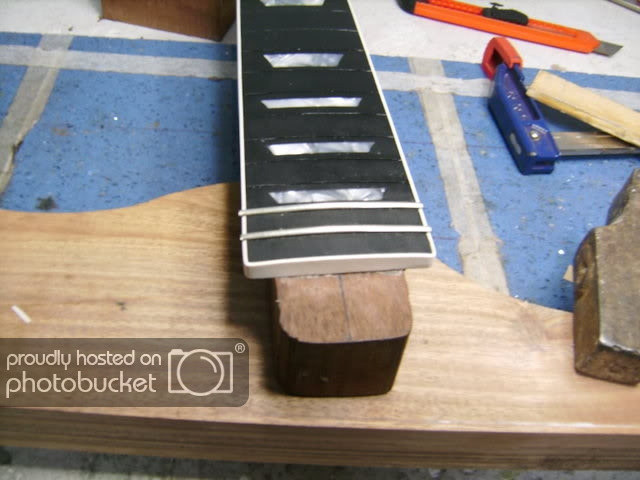

Cuando lo tengamos colocado presentamos el mastil y con una regla comprobamos que la inclinacion y angulo del mastil se el correcto.

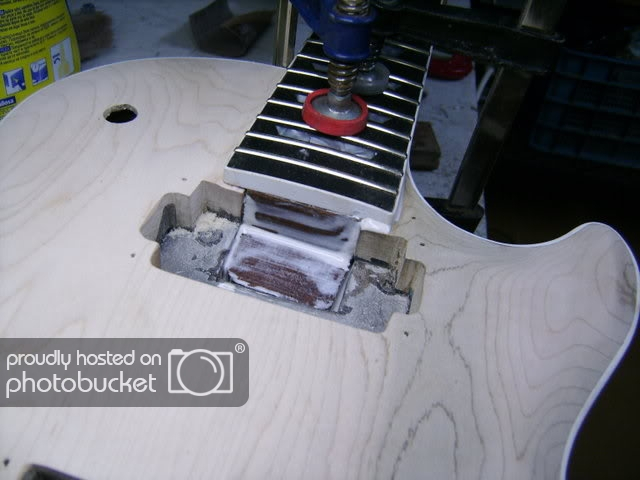

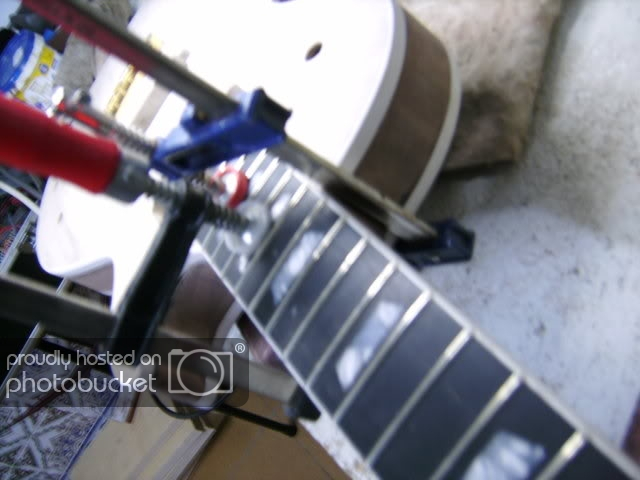

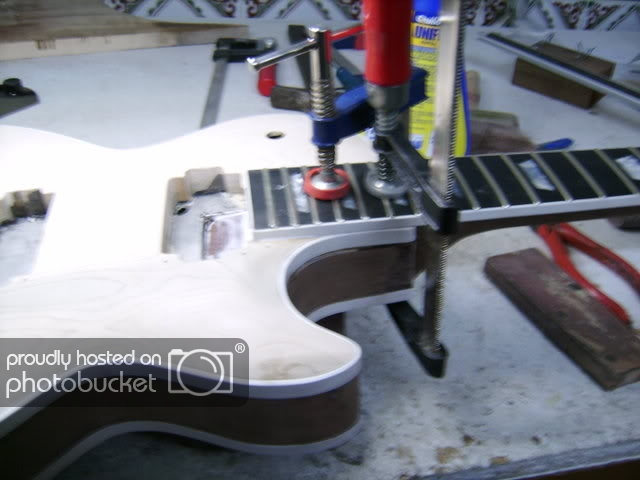

y comprobado esto pegamos por fin el p... mastil.

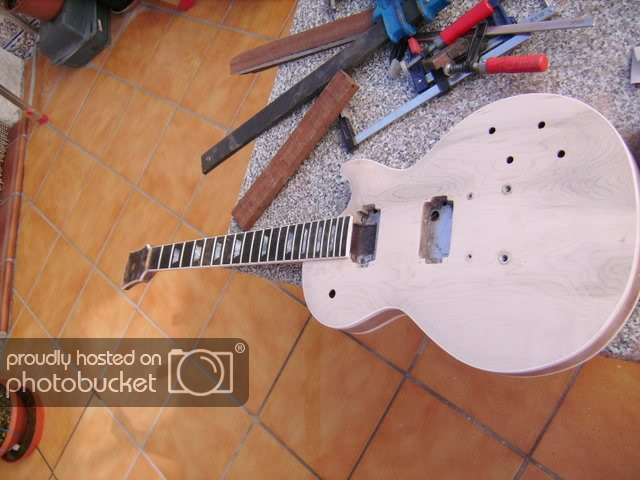

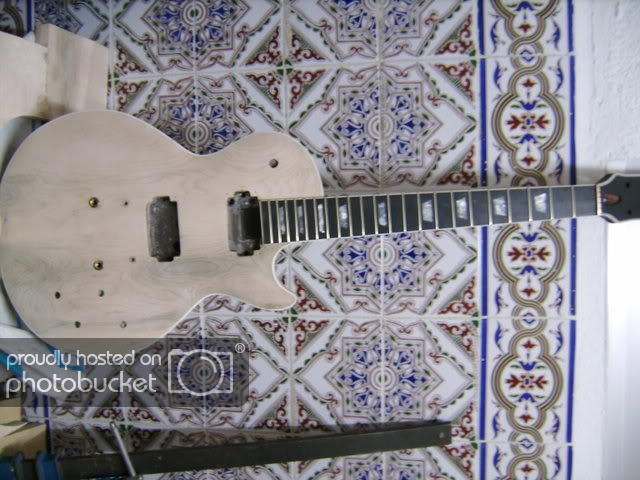

y aqui el conjunto ya pegado, he de decir que en la cola para pegar tanto la tapa como el mastil siempre le pongo un poco de polvo de la misma madera pero por la parte interna, por si acaso queda algun hueco.

---------------------------------
Ah se me olvidaba y al ver las fotos... tambien es aconsejable para que el mastil vaya recto poner un par de cuerdas la 1 y la 6, para comprobarlo antes de pegarlo.

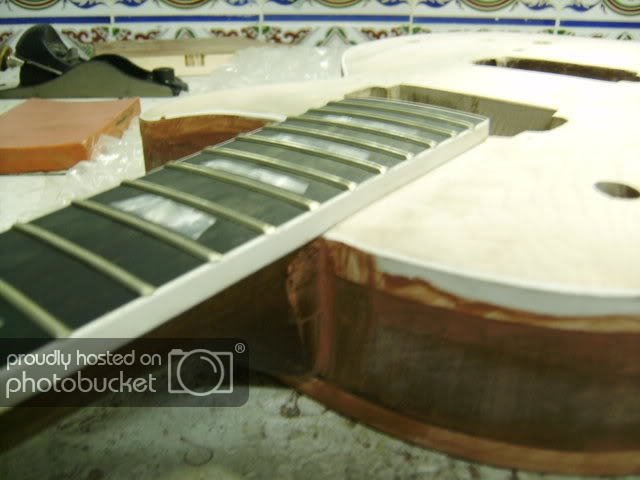

Ya una vez pegado mastl y cuerpo vamos a repasar todas las uniones para ello utilizo masilla de color caoba untandola con el dedo o una espatula pequeñita humedeciendola con agua para que se filtre bien por cualquier hueco que se nos haya quedado.

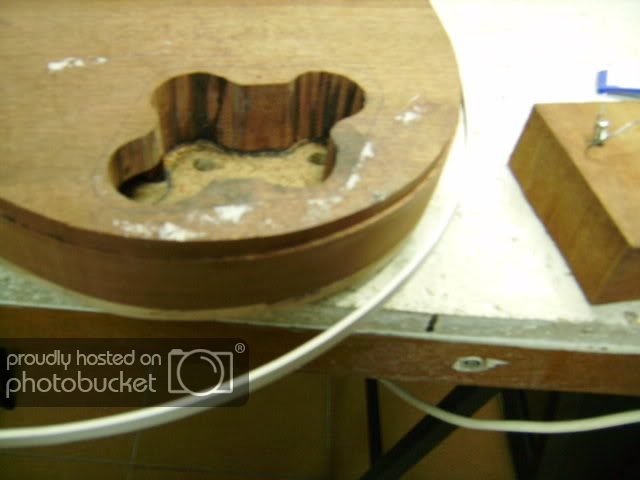

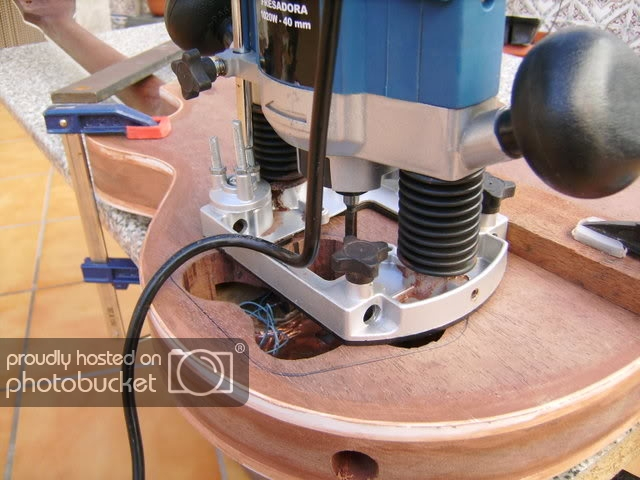

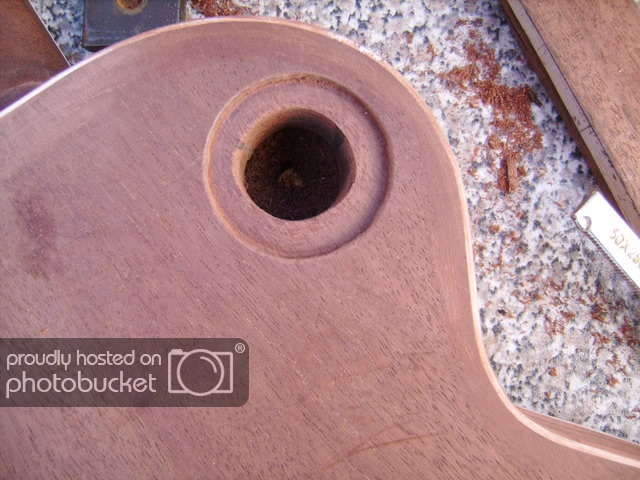

mientras seca vamos a otra, cosa los huecos traseros.

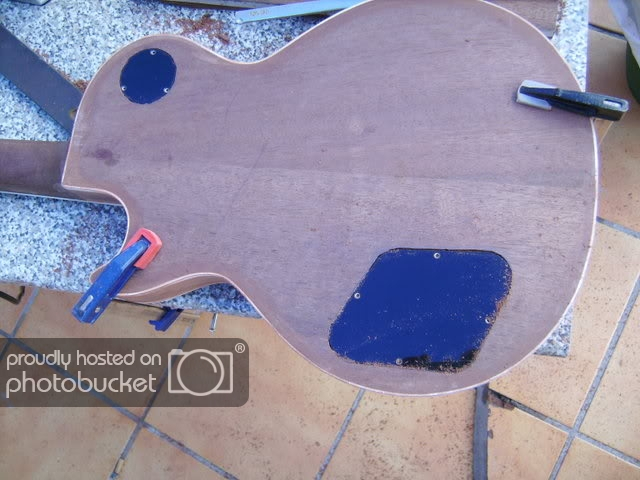

Comprobamos que las tapas entran bien.

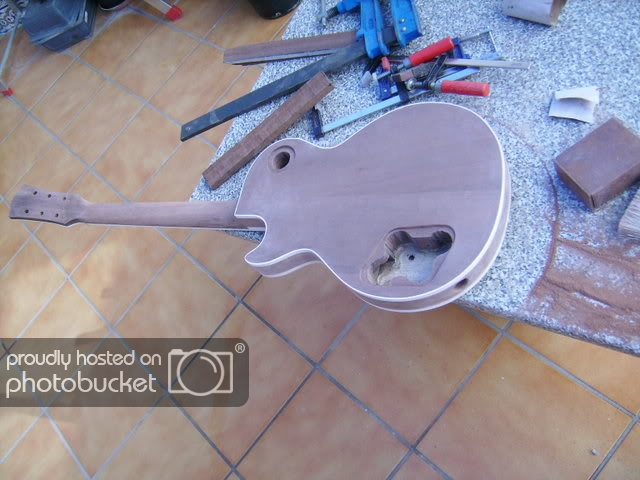

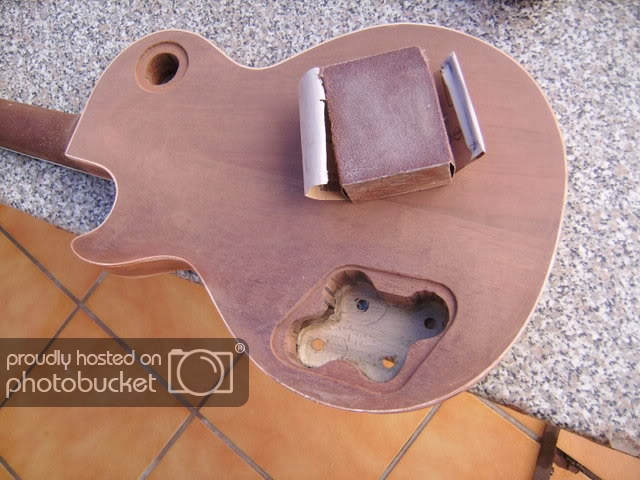

y a lijarlo todo.






Bueno no tendreis queja con el reportaje fotografico no?

bueno y mañana el pulido final y la pintura espero poder pintarla pronto aunque para eso se tarda más que en hacerla por el tema del secado. y cuando se termine el proyecto puede que haya otra sorpresa...
Para cualquier duda o aclaracion no teneis nada mas que preguntar.
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
1
#57 por fixia el 13/02/2009
Buenísimo trabajo llevas Juan,no me deja darte el +1,pero cuenta con el en cuanto pueda,espero impaciente nuevas fotos,una pregunta,la regla q pones entre el mástil y el puente es con las roscas del puente al mínimo,o la subes un poco?.Bye compañero.:ok::saludo:

Menos mal que nos queda la muerte para igualarnos con los ricos.
http://www.myspace.com/fixia63
http://www.youtube.com/user/fixia6?feature=mhsn

Subir
#58 por nasio pa mata el 13/02/2009
Rubiolus escribió:


Sapelly 4000x190x50 --> 48,26 €
Fresno 3050x190x52 --> 35,64 €
Cedro 1960x230x52 --> 31 €


buenas,
comparando bien los precios del sapely. yo creo que no hay tanta diferencia ya que me cobran 167.07€ por 4.50m x 36cm x 76mm. esto en madera es mas del doble!! en ancho son 17cm mas, en largo 50cm mas y 26cm mas de fondo. si que es verdad que saldran unos 30 euros mas en total, pero prefiero pagarlos. las maderas tienen como minimo 5 y 8 años desde el cortado, como minimo.asi tengo para varios proyectos. si esto me sale bien, tengo madera para hacer una explorer y una sg.

el lunes compro las maderas que es cuando me las puden enviar al almacen donde me hacen los trozos. mañana me daran los planos y hago el pedido a madinter e intentare comprar "madre perla" la semana que viene ire colgando ya alguna foto.

juanf. por lo menos tu no vas ha morir en el intento.j
esta quedando divina, el color del diapason y los trastes ya pulidos es espectacular.

si no le pusiera yo la chapa al cuerpo, como engancho las pastillas?
tambien he pensado en hacer el cuerpo y mastil de una sola pieza, que opinas?

bueno animo, que ya la tienes!!!!
Subir
#59 por juanf el 13/02/2009
No hace falta ponerle la chapa, yo se la he puesto por experimentar un poco pero las lp no la lleva, las pastillas van atornilladas en los marcos de las pastillas y si no se le pone marco pues directamente a la madera con eso no hay problema.
Luego hacer el cuerpo y el mastil en una sola pieza para una les paul va a ser complicado por la inclinacion de tres grados que tiene el mastil con respecto al cuerpo para eso necesitarias una madera mucho mas gruesa, otra cosa seria que el mastil lo continuaras a traves del cuerpo hasta donde puedas de largo si conoces el coreldraw lo puedes hacer con las medidas y todo modificando el plano y eso si es una buena idea.
De todas formas le voy a echar un vistazo al plano para ver cuanto se podria prolongar el mastil.

http://relicstubeamp.blogspot.com.es/

Subir
#60 por nasio pa mata el 13/02/2009
disculpa juanf, te refieres a prolongar, la parte del mastil que va pegada al cuerpo, hasta donde se pueda?

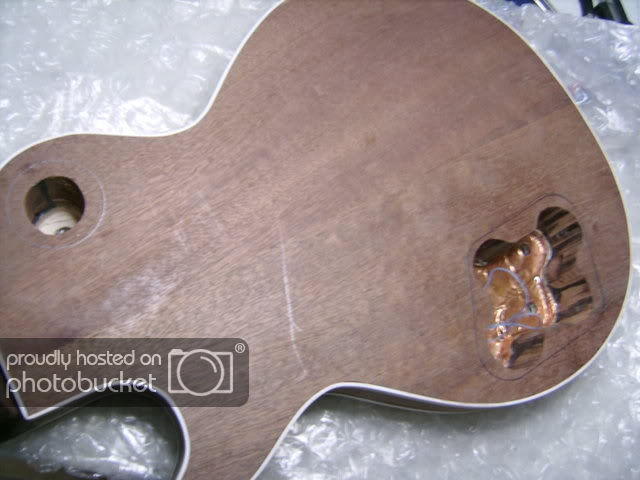

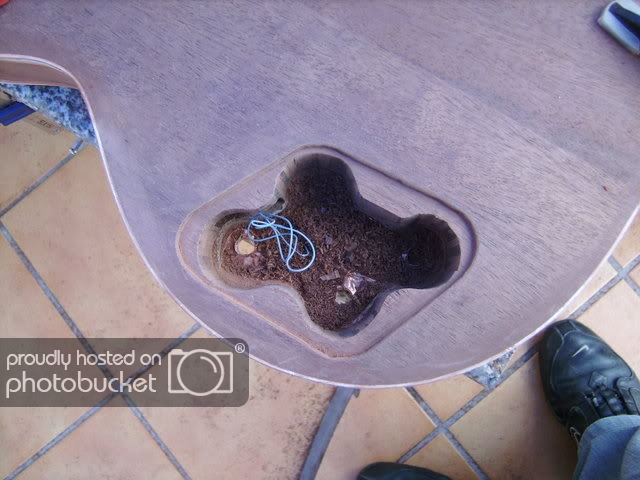

otra cosa, he visto en una foto que en los huecos traseros hay como una superficie acorchada de color dorado...
Subir
