Proyecto Les Paul y no morir en el intento

juanf
#1 por juanf el 03/02/2009
Hola, compañeros este es uno de los primeros post que pongo, porque me gusta mas leer que escribir.
La idea es hacer una les paul y si alguien se anima ha hacerla ire haciendolo paso por paso para que con unos pocos conocimientos minimos y tiempo suficiente la sacamos adelante, asi que haber si se anima la gente y no le tengan miedo a este proyecto.
LAS MADERAS.
Para el cuerpo utilizaremos por supuesto caoba, aunque tambien se puede utilizar si no disponemos de la tan preciada caoba sapelli, que para mi gusto tiene casi mas sustain que la caoba y es mas facil de conseguir.
Para el diapason ebano, o en su defecto palorosa y si alguien no la consigue pues madera de haya que eso si lo hay en todos los sitios y tambien esta muy bien de dureza para el diapason.
Para la tapa arce, y si alguien no lo encuentra pues madera de haya para sustituir el arce y es barata.

Bueno y hasta aqui es todo, mañana voy de compras y haber que maderas encuentro.
hasta mañana
Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
willy_rocks!¡!
#2 por willy_rocks!¡! el 03/02/2009
yo tambien estaba pensando en hacerme una guitarra propia, a ver si puedo sacar algo de aqui, yo ya lo tengo todo claro, pero la electronica... :mad:
Saludos y suerte! (por cierto, si compras las cosas de alguna web, agradeceria que la indicaras)
Subir
juanf
#3 por juanf el 04/02/2009
Hola, las maderas las comprare hoy aqui en Granada, haber que maderas encuentro, excepto el ebano para la pala y el diapason que lo he pedido en madinter. La electronica tambien la he pedido por ebay a varios sitios y consta de un juego de plasticos (golpeador, las tapas traseras, marcos para pastillas, la tapa del alma,etc.) las pastillas he pedido un juego de blackouts de seymour duncan, ademas unas emg 89 y una emg 81, y unas Seymour Duncan Hot Rodded Humbucker Set SH-4 SH-2n, pues todavia no he decidido cual le pondre de los tres, y los otros dos juegos que sobren para otros proyectos. Tambien he pedido un tune-o-matic , los clavijeros y unos trastes de 1,7 mm. de altos todo a traves de ebay.
mañana colgare fotos de las maderas, las cuales no se todavia cuales utilizare, dependiendo de lo que aqui en Granada encuentre.
Haber si se anima la gente y nos construimos unas buenas les paul e intercambiamos ideas conforme vayamos haciendolas.
Un saludo.
Hasta luego
---------------------------------
Hola de nuevo, acabo de recibir la madera para la pala y el diapason, ahora cuelgo las fotos ire editando el primer post para tener toda la informacion reunida.
Saludos.
---------------------------------
Bueno al final no se como se edita, alguna sugerencia?.
---------------------------------

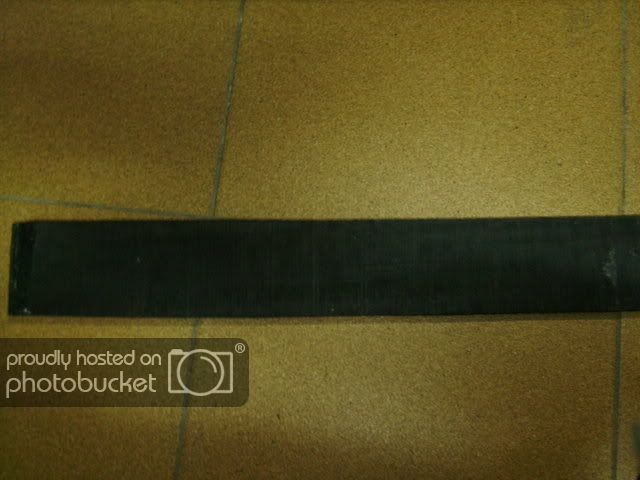

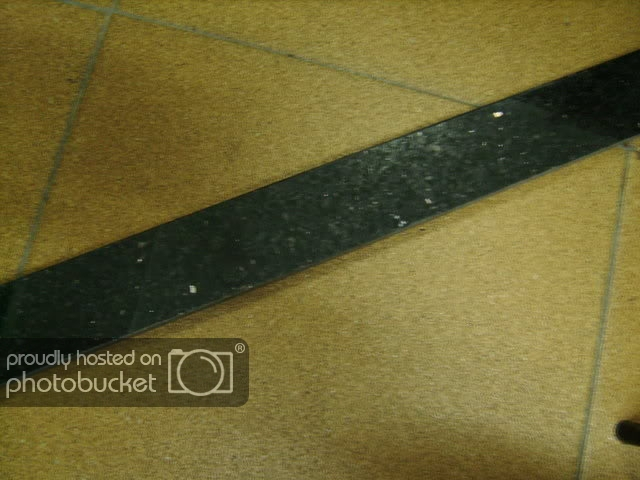

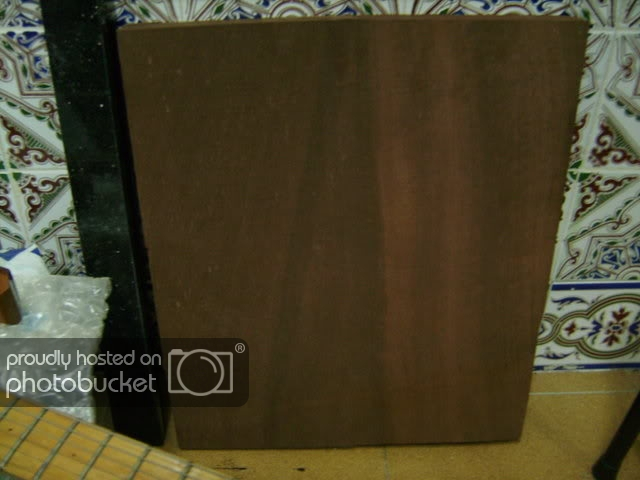

Las fotos de ebano para el diapason.

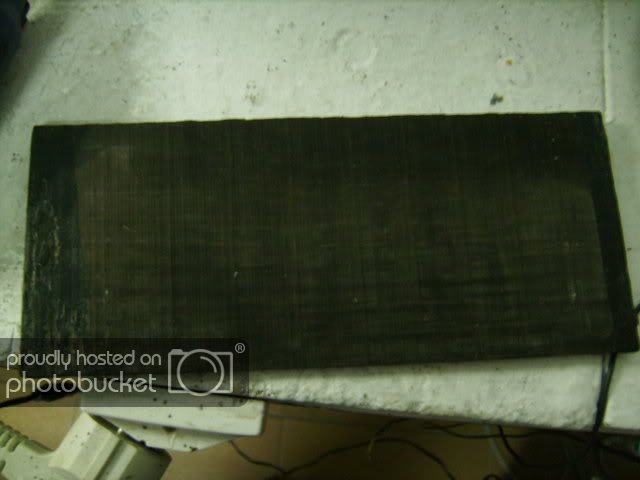

La pala

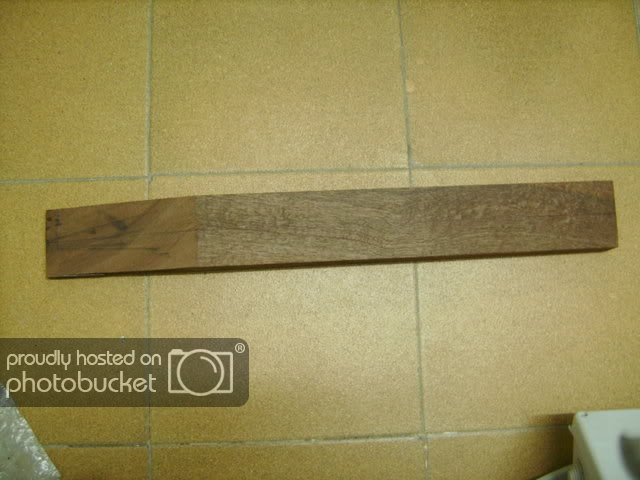

La madera para el cuerpo al final he encontrado caoba y me lo han cepillado y recortado en el taller de un amiguete ya que es lo mejor para dejarla bien encuadrada y para el mastil todo en 20 minutos claro con las herramientas adecuadas.



Y ahora me pongo a trabajar la pala que creo que va a ser lo mas complicado, por lo de las letras y dibujo.
Para ello imprimimos el dibujo de las letras y el dibujo en papel de pegatina, lo pegamos en la tabla y con la dremel ha hacer el dibujo con mucho cuidado.
---------------------------------

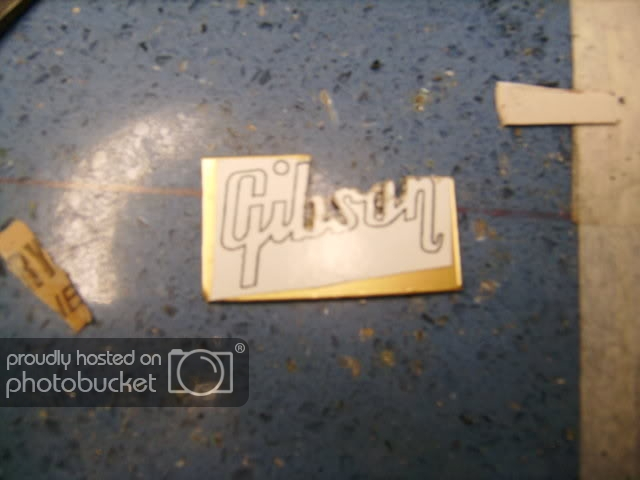

Aqui tengo las letras recortandolas en una placa dorada que tenia por ahi y como los herrajes van a ir en dorado me ira de perlas, y como dije fotocopias en papel pegatina y a recortar.

---------------------------------

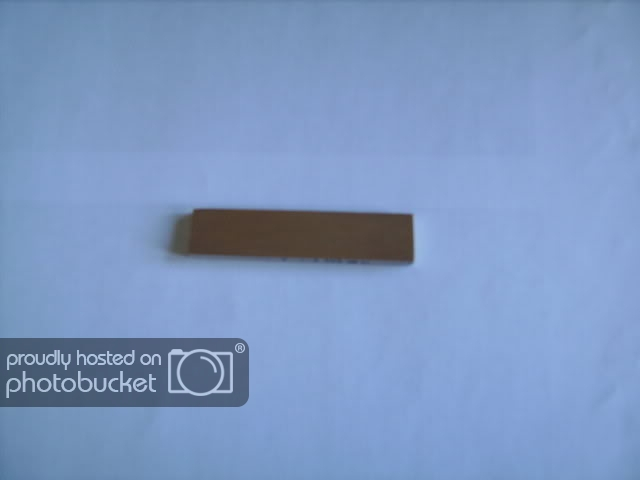

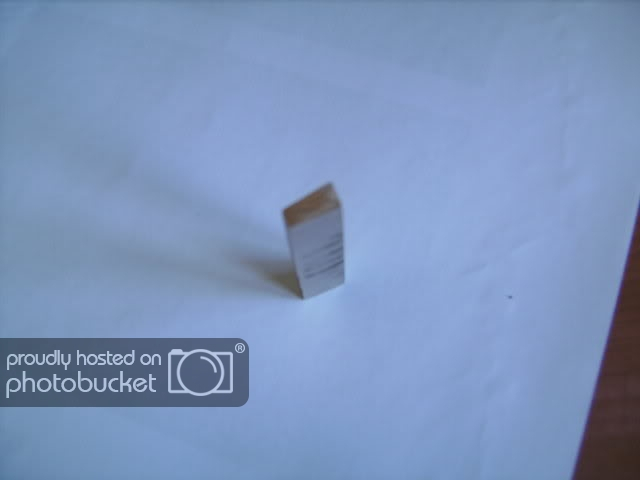

Aqui unas fotos de la cejuela que utilizare, es de bronce en vez de la tradicional de hueso.



Subir
willy_rocks!¡!
#4 por willy_rocks!¡! el 04/02/2009
una cosa, de donde has sacado informacio sobre la electronica?
yo lo demas lo tengo bastante claro, pero de la electronica ni idea:|
y otra cosa, ¿¿CUANTAS PASTILLAS HAS PILLAO?? XD
Subir
Rubio
#5 por Rubio el 04/02/2009
El método de la pegatina es un poco cutrillo hombre :D...Como veo que tienes buena mano para gastar (por todo lo que has comprado :risa:) podías pillarte calcas especiales (transparente para impresora tinta) y la laca especial (liquid decal) y hacerlo casi profesional....

Hand Made by Jhony

Si te interesa el tema te cuento como va...o mejor dicho te enlazo al sitio

Editado: coño no había leido que es una placa lo que vas a poner...pensaba que ibas a poner una pegatina. Perdón por la gamba :oops:...De todas formas ¿vas a embutirla en la madera o vas a pegar la placa simplemente encima de la pala?
Subir
errehachea
#6 por errehachea el 04/02/2009
Interesante iniciativa... A aprender se ha dicho!! Y a ver si algún día puedo hacer algo parecido... :D
Subir
juanf
#7 por juanf el 05/02/2009
Hola, la informacion sobre la electronica hay mucha info por internet pero de todas formas soy tecnico en electronica y casi 20 años he trabajado en eso aunque ahora ya no me dedico a ello, me preguntais que cuantas pastillas he comprado, pues tres juegos, que son las blackouts, las emg y las SH-4 SH-2n, no son solo para este proyecto, tambien son para otros que tengo por ahi.
Lo de las letras estan hechas en plastico de ese para manualidades como las de nacar pero en dorado y tienen 2 mm. de grosor y por supuesto van incrustadas en la madera, lo de la pegatina es simplemente para recortarlas, no voy ha poner pegatinas en una les paul xd. En cuanto el servidor me deje subo mas fotos de la pala.
---------------------------------
Unas cuantas fotos de como va la pala.

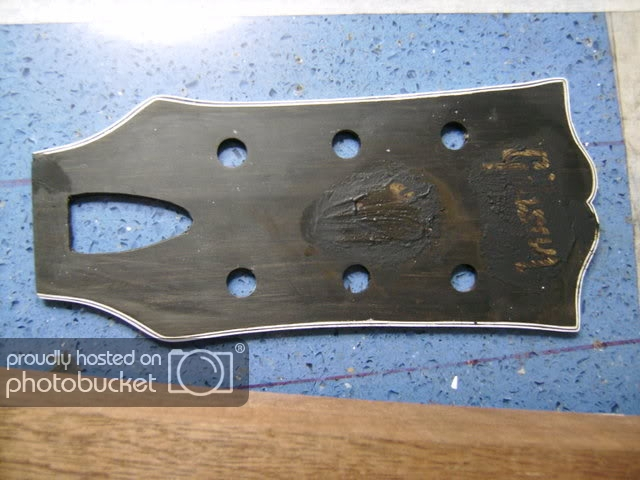

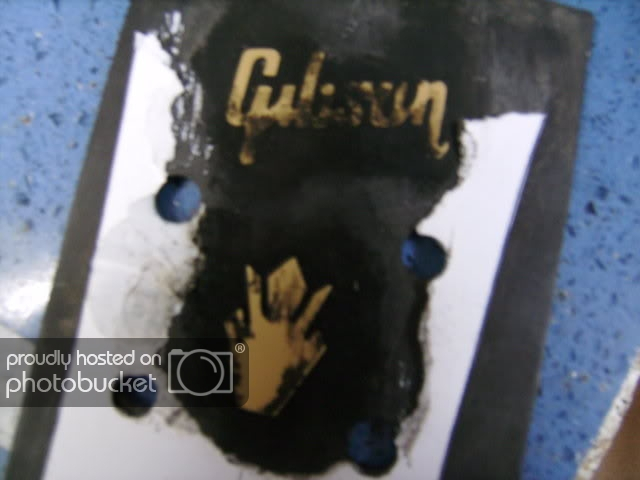

Aqui ya con las letras incrustadas y repasando los huecos.
---------------------------------

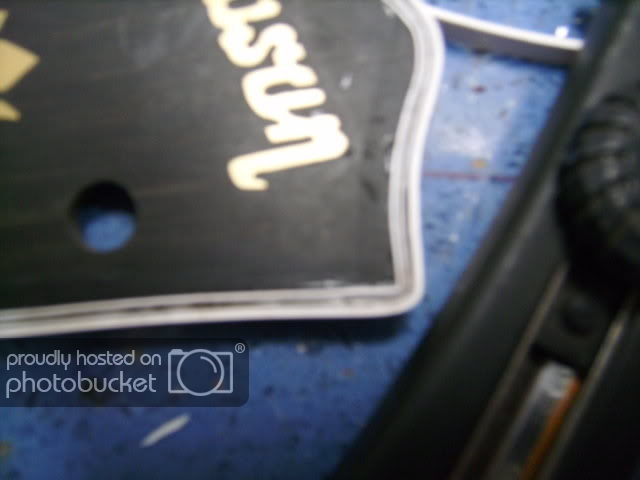

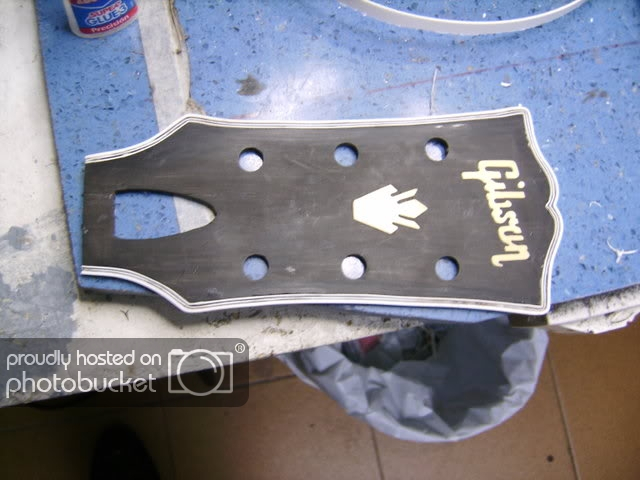

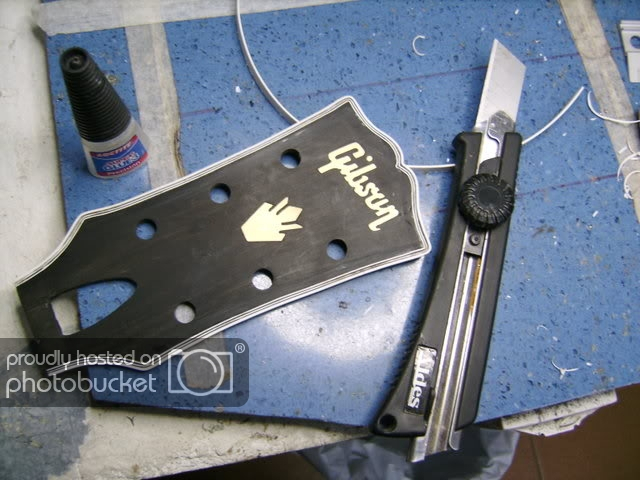

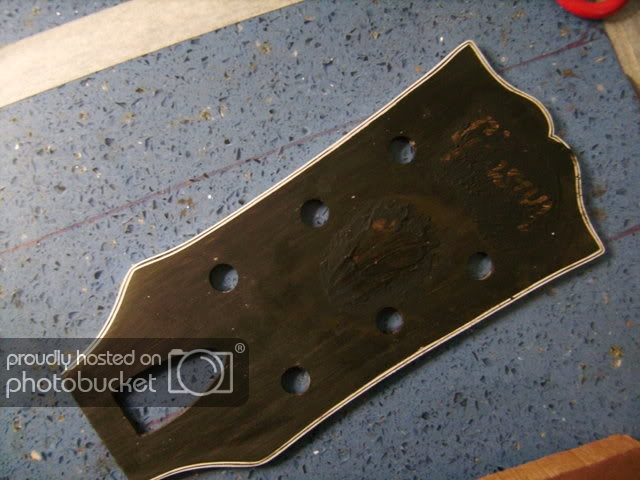

Otras con la pala recortada y los binding los cuales lleva y son blanco,negro,blanco,negro y blanco. Espero que os guste, y si alguien tiene algo que preguntar, para eso estamos.







Y cuando ya este todo pues lijar por arriba y por debajo para emperejar los binding y las letras.
---------------------------------
Ah, se me olvidaba, hoy intentare hacer el diapason, y si me da lugar a terminarlo pues para mañana subo las fotos, aunque creo que va a ser correr mucho, ya que la pala estuve ayer todo el dia para la p... pala y los binding los tube que hacer por tres veces ya que no quedaban como yo queria, pues lo que utilizo para los binding son los bordes de pvc que se utilizan para cantear las maderas de los muebles y vienen con 2,5 cm. de anchos y me costo recortarlos bien, ya que no tengo muchas herramientas que por cierto las que tengo son: taladro, lijadora, cepillo, y fresadora todo por unos 100 €, son de esas baratas que venden en los almacenes de bricolaje.
Hasta pronto.
Subir
santyush
#8 por santyush el 06/02/2009
nuu que buen proyecto!! algun dia me gustaria construir una guitarra :P

una pregunta, vos tenes las maderas para el cuerpo y todo eso..pero la forma y los aguejeros los haces vos? o los hace algun carpintero o algo asi?
Subir
juanf
#9 por juanf el 06/02/2009
Hola SantyUsh, todos los agujeros y demas los hago yo con la caladora y una fresadora, lo unico que llevo al carpintero son los tablones para el cepillado y encuadrado de los mismos y recortarlos mas o menos, despues imprimo en papel de pegatina el plano y segun que parte este haciendo pues lo pego y corto o perforo por donde sea necesario pero siempre con una copia del plano utilizando para ello el coreldraw.
Bueno pues sigo con las fotos del diapason a ver que tal queda.

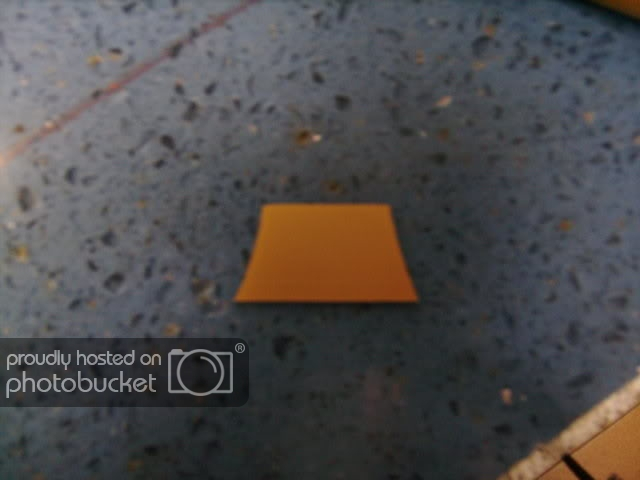

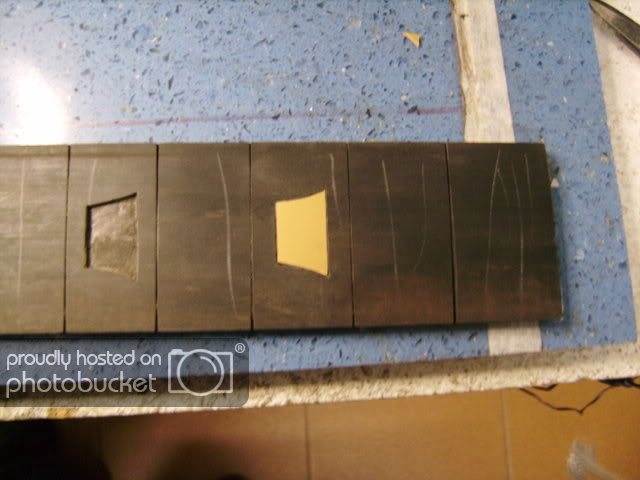

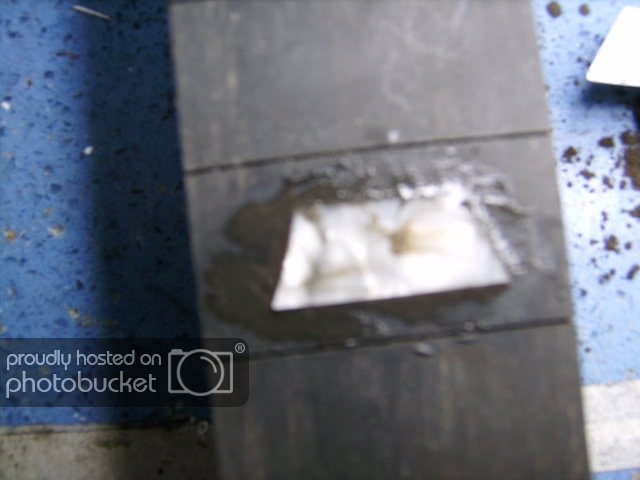

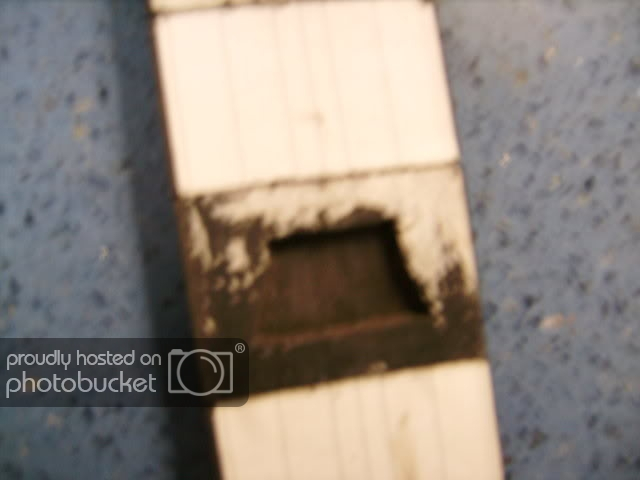

Aqui un inlay en dorado que no se si ponerlo asi o en madreperla.

---------------------------------

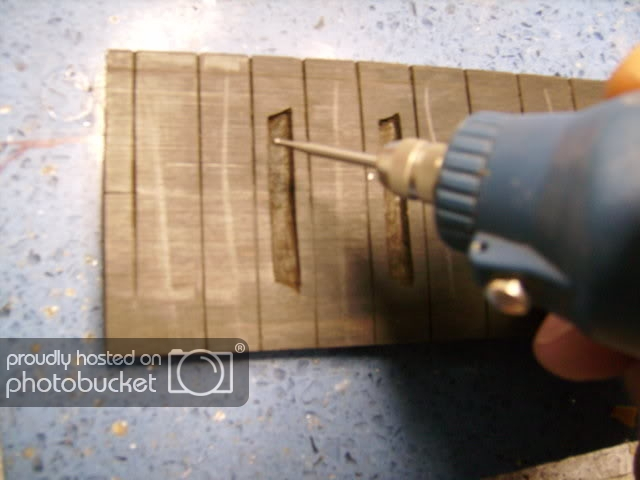

Otra foto de como lo hago.



---------------------------------

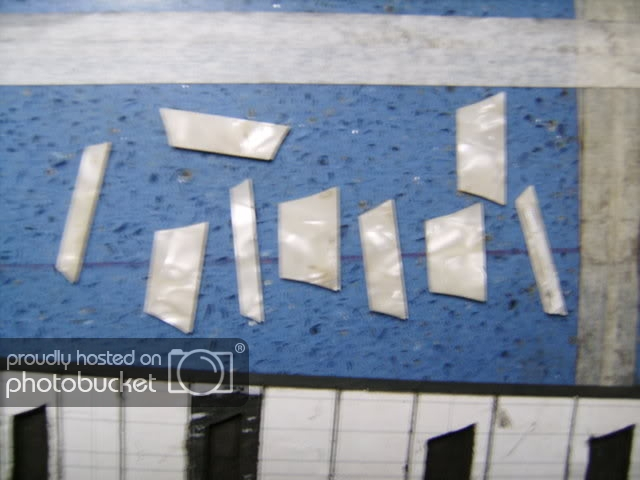

Al final no me convencieron en dorado y creo que estan mejor asi.

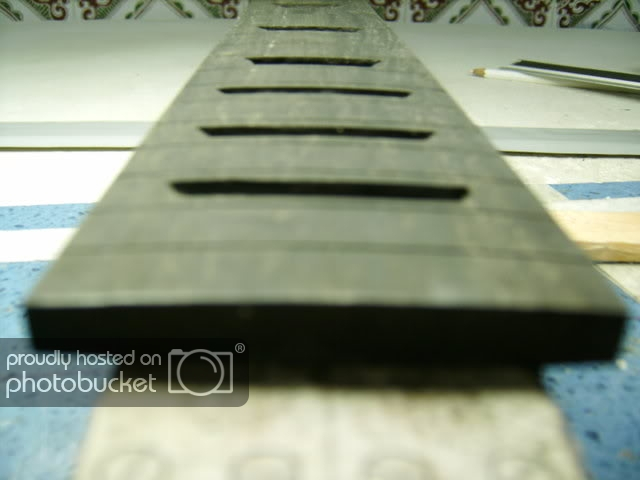

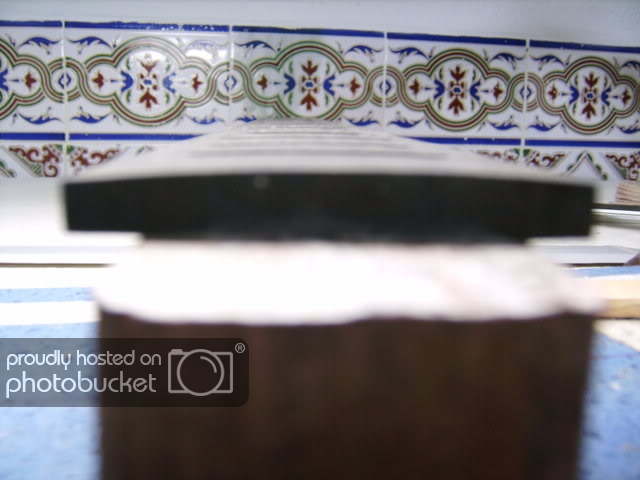

En las siguientes fotos haciendole el radio que por cierto es de 13 pulgadas aproximadamente ya que me gustan bastante planos.


---------------------------------

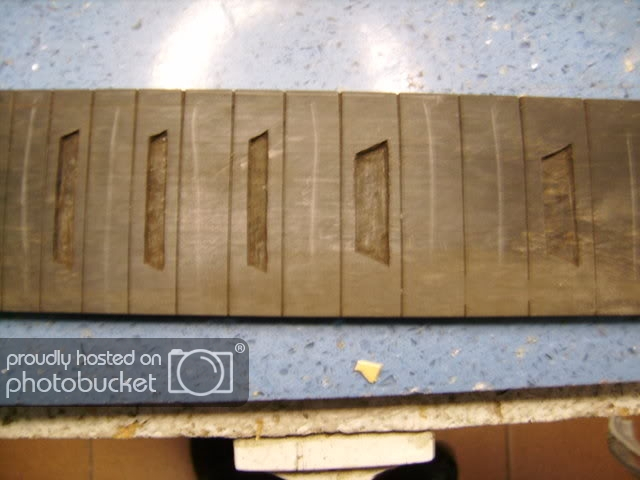

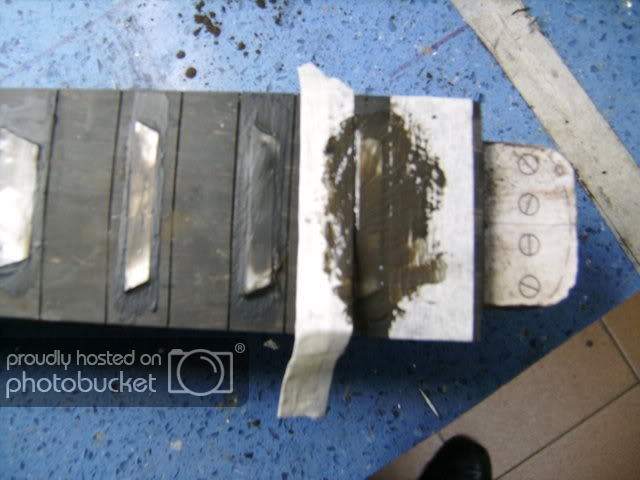

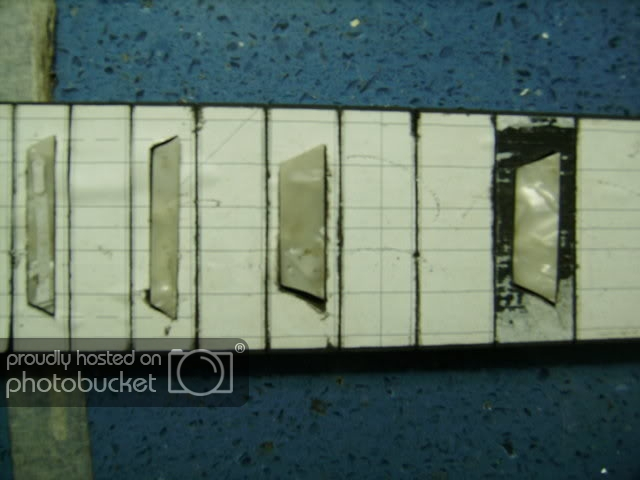

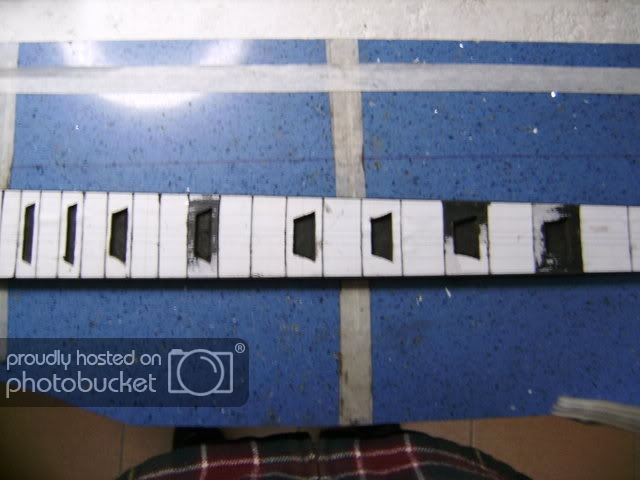

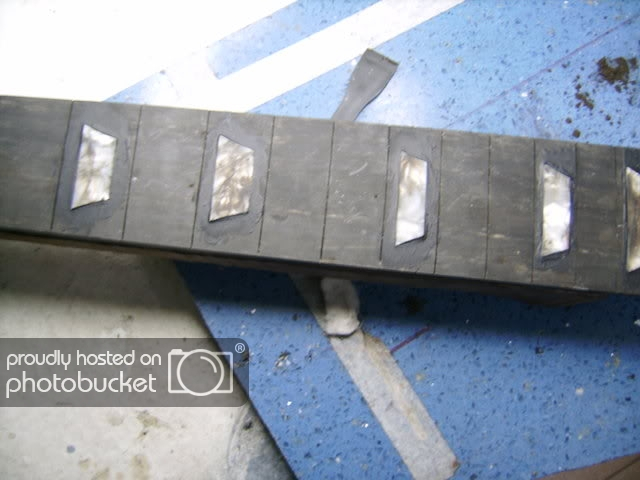

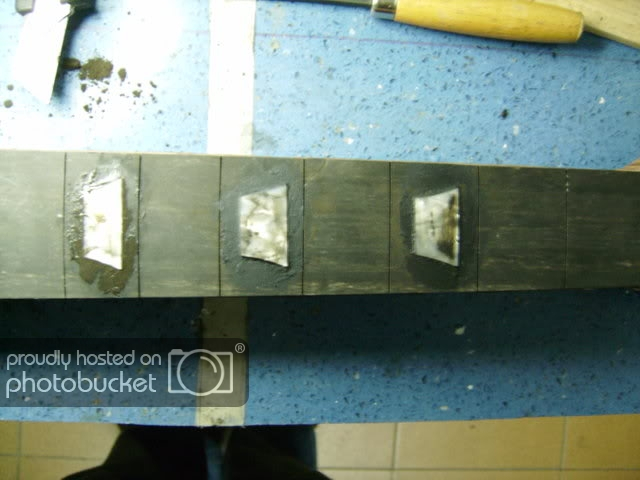

Y ahora la colocacion de los inlays.





para hacerlos el diapason lo pego con unas gotitas de loctite a la madera del mastil para que no se curve al hacerle los cortes del diapason, porque tiende a curvarse, y asi lo sujeto totalmente plano para darle el radio y poner los inlays y trastes.
---------------------------------

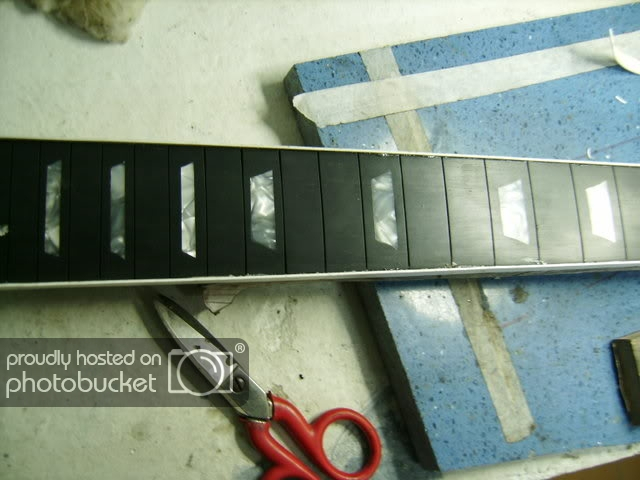

Despues la colocacion de los binding.

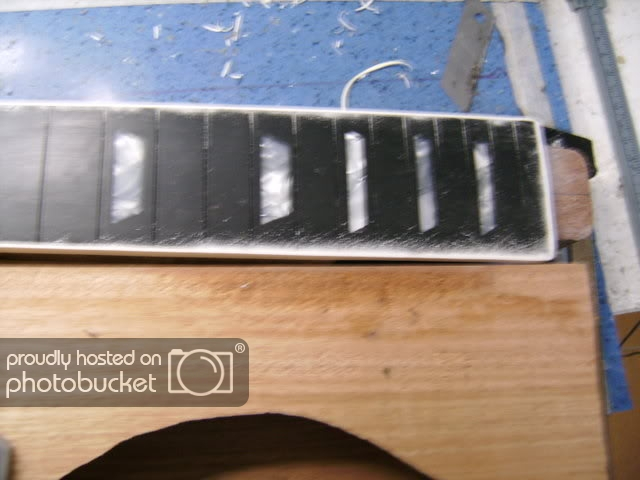

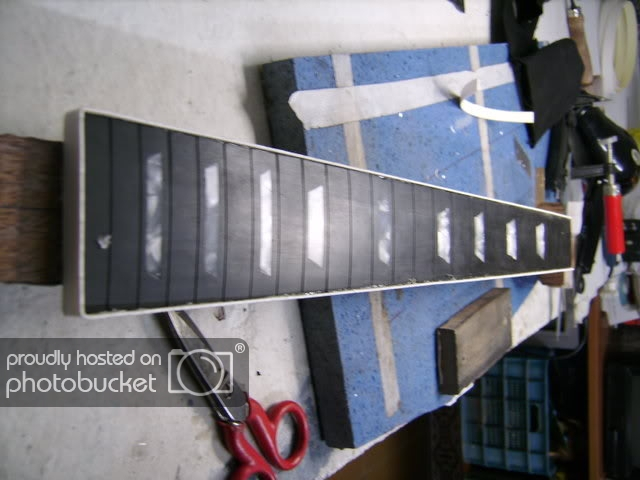

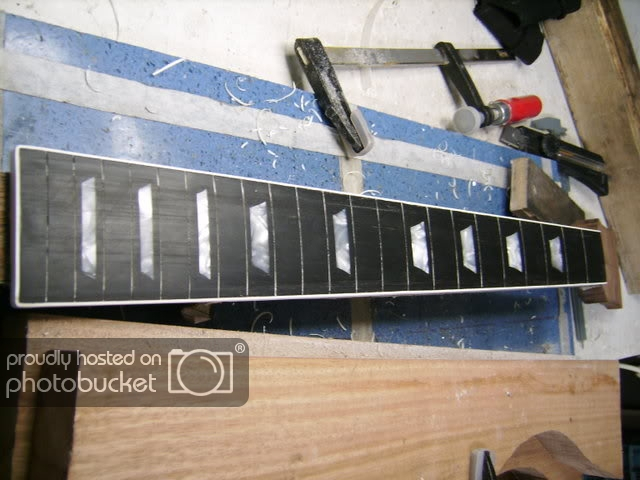

Y lijando todo para nivelar con el mismo radio.

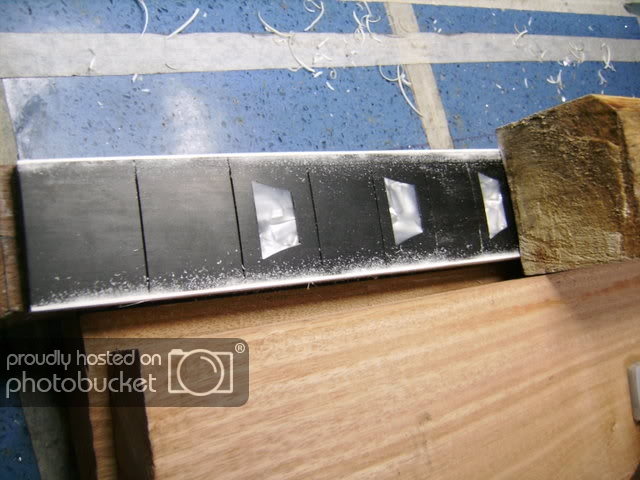

Como podeis ver en las fotos siempre pongo unos tablones cuando voy a lijar el diapason para que sirvan de guia y asi lijar lo mas parejo posible.
Bueno y por aqui es todo por hoy y ya hasta el proximo martes que tendre el mastil casi listo.
Saludos
Subir
nasio pa mata
#10 por nasio pa mata el 06/02/2009
Haber si se anima la gente y nos construimos unas buenas les paul e intercambiamos ideas conforme vayamos haciendolas.
Un saludo.
Hasta luego
---------------------------------

je,je,je

que cabr*n!!!!!!

no te ofendas...

...creo que nos estas vacilando.

eres un fenomeno, no hay duda.en las fotos veo lo bien que te va quedando.

pero para poder construirnos unas buenas les paul ...
...pues que nos vendria divino un listado con el material y las medidas de las maderas, etc...
te lo agradeceria yo y muchisimos de los del foro.

disculpa mi osadia, pero es que solo con esa informacion no se por donde empezar.

de igual manera, y aunque decidas no añadir la informacion que comento mi enhorabuena por como te lo estas currando. y anunque cuando termines la guitarra, en propiedad sea tuya, sera tambien de todos los foreros que estamos siguiendo tu construccion, aun que sea un cachito pequeño.
mas que nada, por haberla por haberla visto nacer.

salud.
Subir
juanf
#11 por juanf el 06/02/2009
Hola nasio pa mata, te pongo los planos que voy siguiendo con todas las medidas, lo que yo hago es abrir el pdf con el coreldraw y luego imprimo la parte que voy a construir en folios de pegatina, despues compruebo midiendolos que corresponden con la medida real, luego se pegan en la madera y ya solo es recortar con la caladora o sierra para los bordes o bien con la fresadora si son los huecos. De todas formas aqui estoy para decirte cualquier medida que necesites, por ejemplo el tamaño del diapason y la pala de ebano pidiendolo para guitarra electrica viene siempre con la misma medida, el tablon de caoba que yo compre es de 2,5 metros de largo por 35 cm. de ancho y 5,5 cm de grueso, despues en la carpinteria me lo dejaron a 48 mm. de grosor puesto que tiene que tener segun el plano 46 mm la parte de caoba asi siempre dejo 2 mm. de margen para que al final de lijarlo quede con los 46 mm. que debe tener y mas o menos asi todo, aunque cueste luego lijar esos 2mm. es mejor asi por si cometemos algun error tengamos madera de sobra.

La lista de materiales que llevo hasta ahora es:
-tablon de caoba. Medidas 2,5m.x30cmmx5,5cm.
-ebano para la pala de aproximadamente 20cm.x12cm.x5mm.
-ebano para el diapason que no se exactamente lo que media 50cm.x10cm.x9mm
-plancha de plastico para los inlays color dorado.
-plancha de plastico para los inlays color madreperla.
-2 metros de canto de pvc para muebles de color blanco de 1mm. de grosor x 2,5 cm. de ancho. para la pala y el diapason.
-2 metros de canto de pvc para muebles de color blanco de 0,2mm. de grosor x 2,5 cm. de ancho, para la pala.
-3 metros de canto de pvc para muebles de color blanco de 2 mm. de grosor x 2,5 cm. de ancho, para el cuerpo.
-1 juego de trastes de 1,7 mm de altos.
-1 trozo de bronce para la cejuela este lo corte de un bloque que tenian en un taller hace bastante tiempo y que lo tenia de hace casi 3 años.
Creo que no me falta nada, por ahora.

Si ha alguien le hace falta algo mas que lo pida.
Saludos
Archivos adjuntos ( para descargar)
LesPaul-style.rar
Subir
Miguel_Jem
#12 por Miguel_Jem el 06/02/2009
Impresionante el proyecto tien muy buena pinta! :aplausos:

Lo de hacer bien el mastil sin que se retuerza por el grado de humedad eso ya te sera mas jodido. ;)

Ten cudado, Estoy deseando ver la colocación del alma que cada lutiher tiene su tecnica.

Suerte tio que pinta bien
