Proyecto Les Paul y no morir en el intento

#37 por juanf el 11/02/2009
Hola, Rubiolus, no se que calidad tienen en la caoba porque nunca he comprado caoba en madinter, la caoba la compro aqui en Granada, la unica madera que he comprado es el ebano y está un poco verde, pero si tienes donde comprar sapelli quizas tenga mas calidad que la caoba,yo las que he echo en sapelli tienen mucho sustain, casi mas que la caoba, entre otras cosas porque la caoba que hay por aqui es africana.

Bueno seguimos con el mastil.

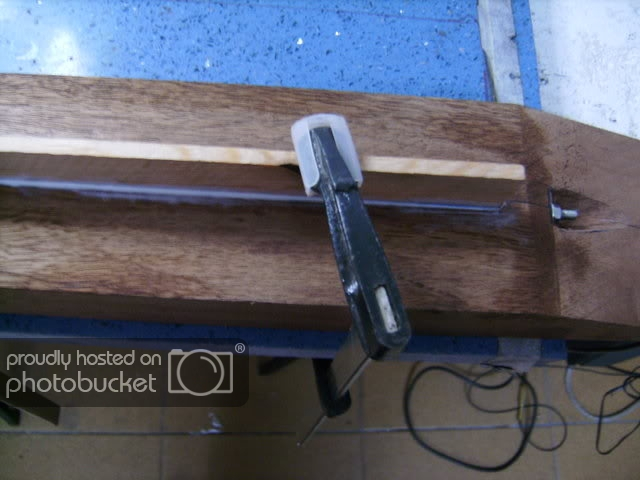

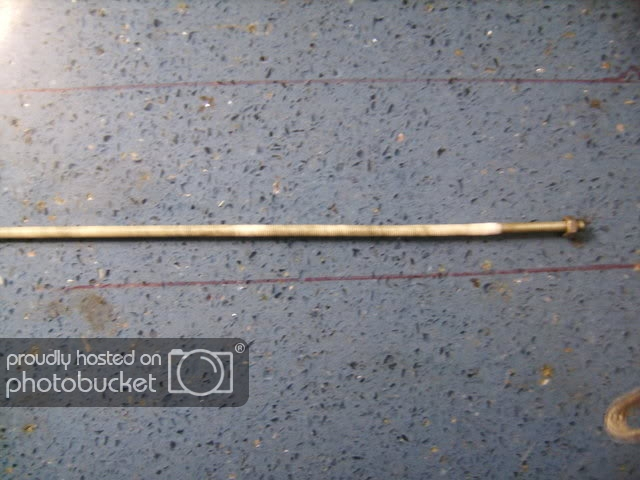

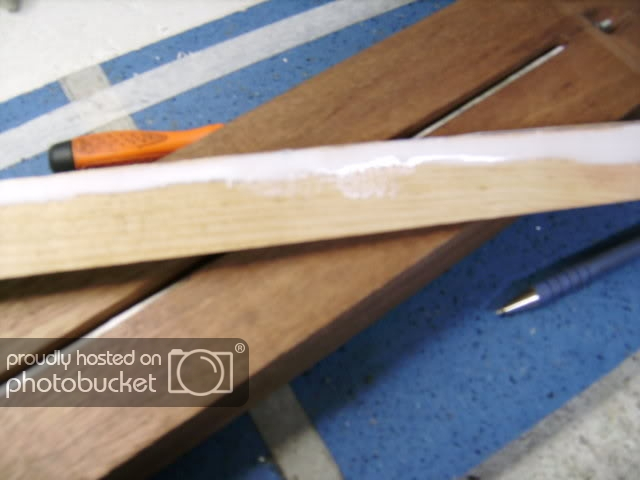

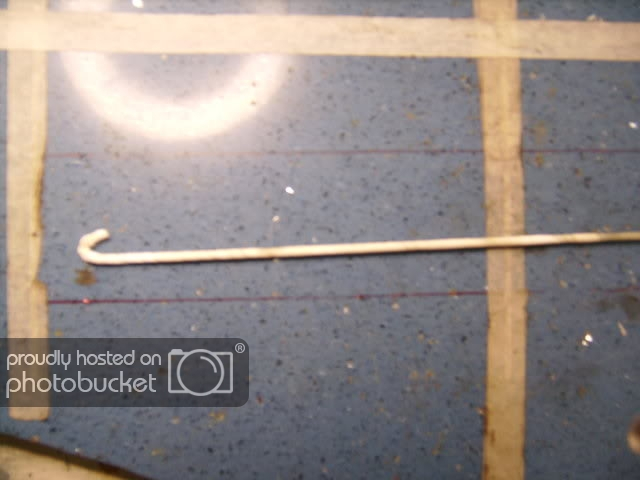

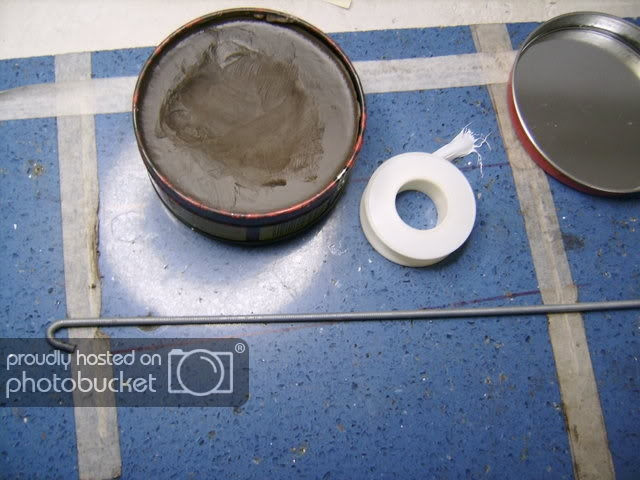

aqui la preparacion del alma para ello la cubro con cera y despues la cubro con teflon para que no se oxide y para que no se pegue con la cola.

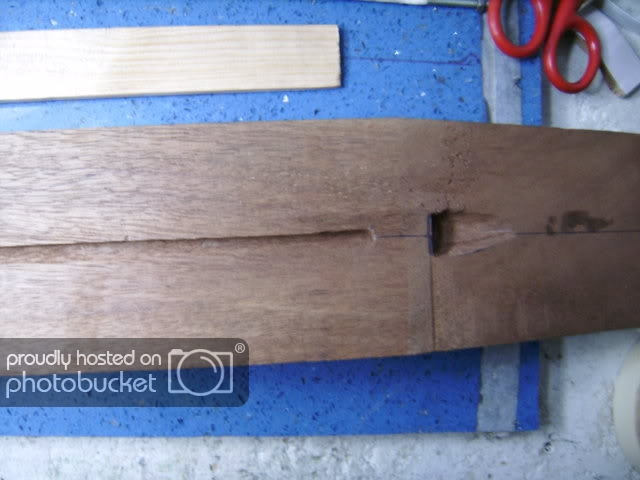

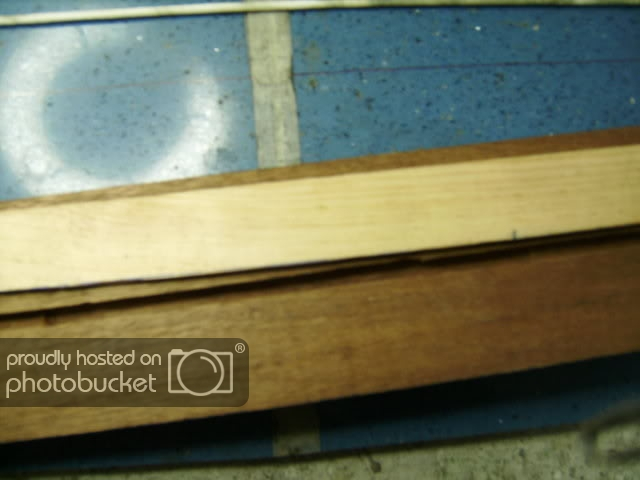

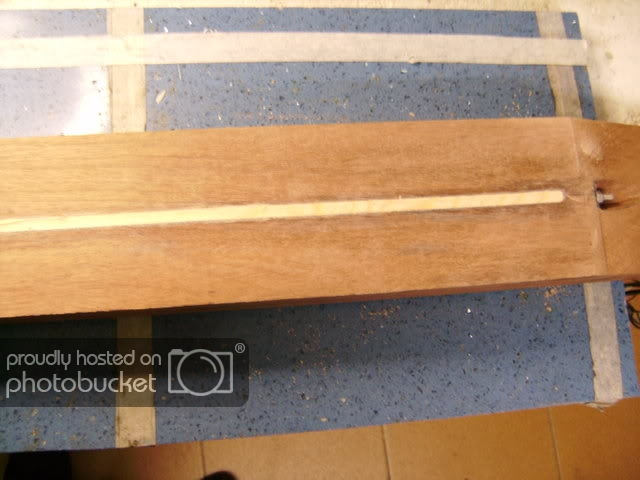

Aqui con la cala de 4mm. para el alma.

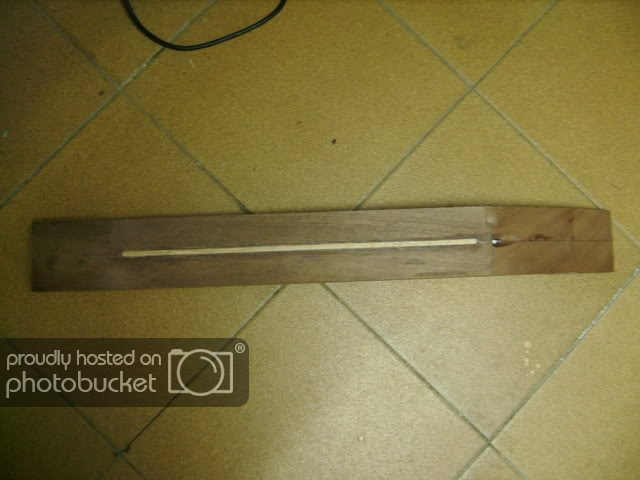

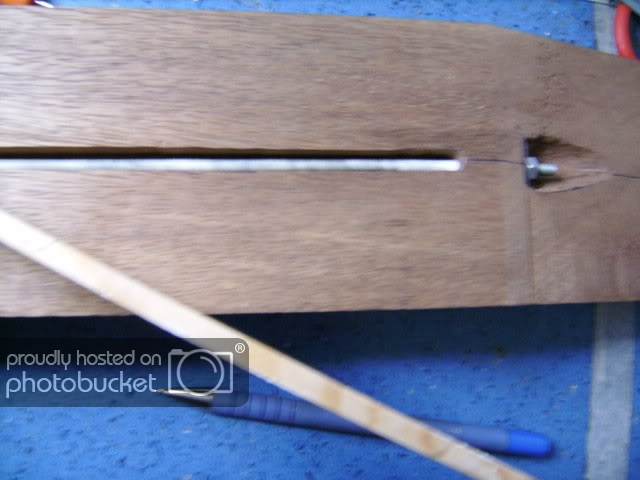

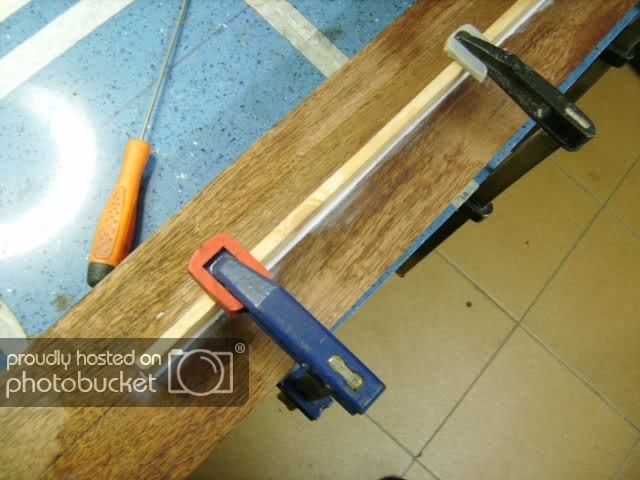

colocandola en su sitio

Bueno y hasta aqui por ahora.
---------------------------------
Continuamos.

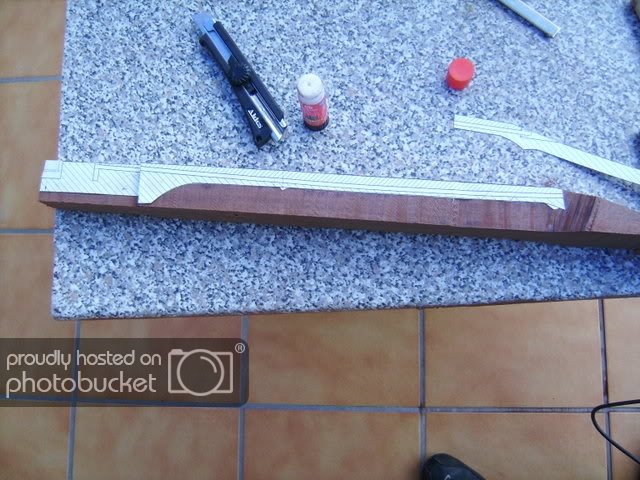

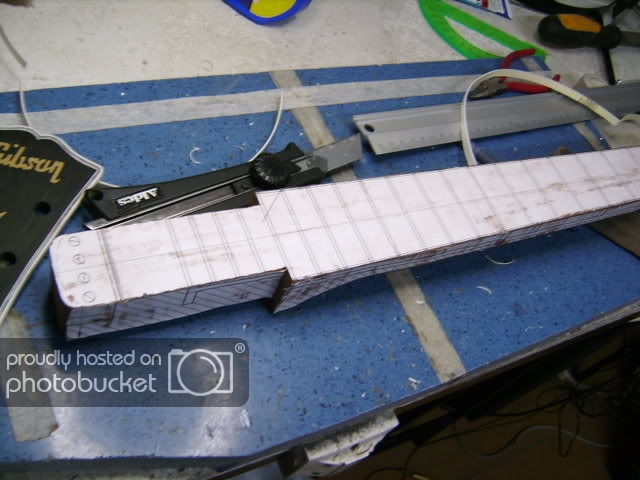

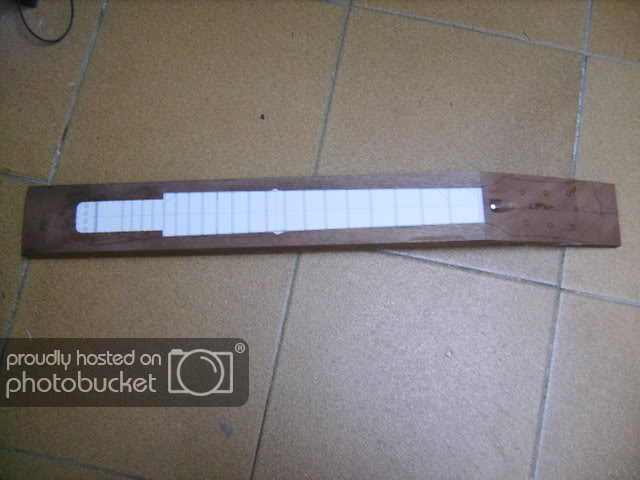

Aqui ya con el alma puesta y con su pegatina para recortar.

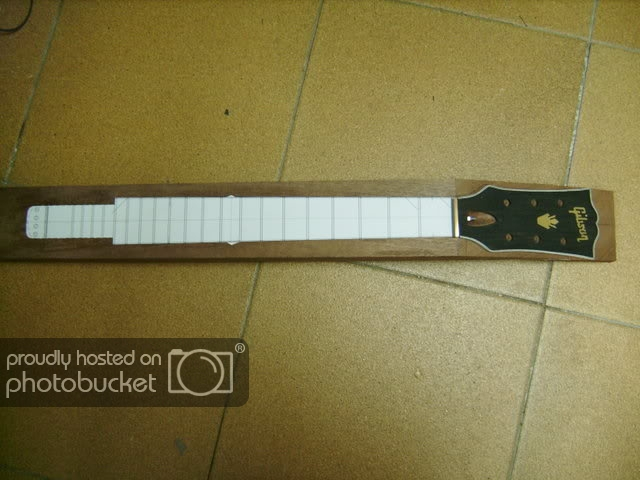

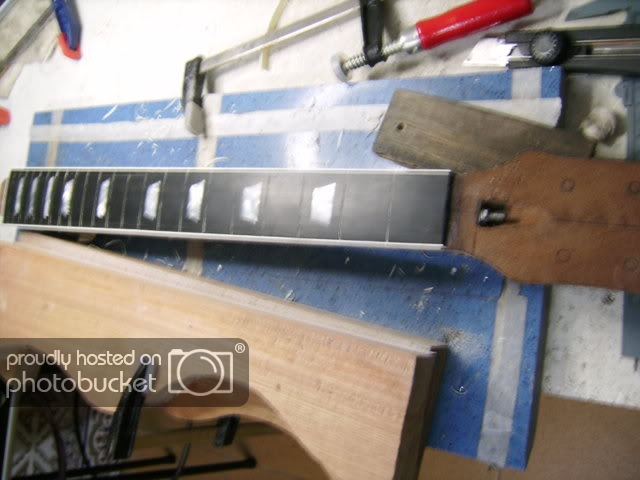

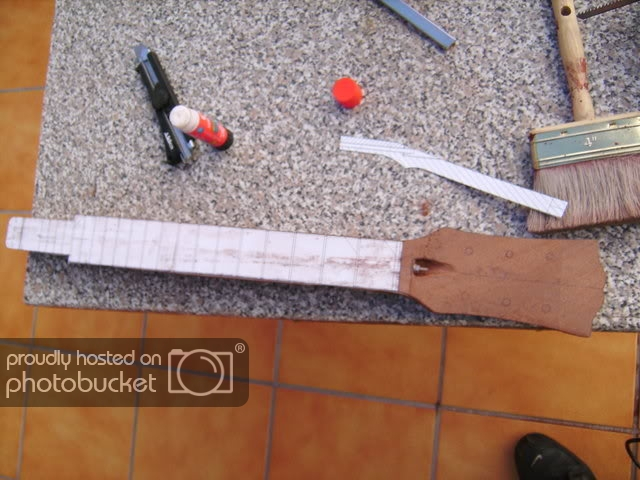

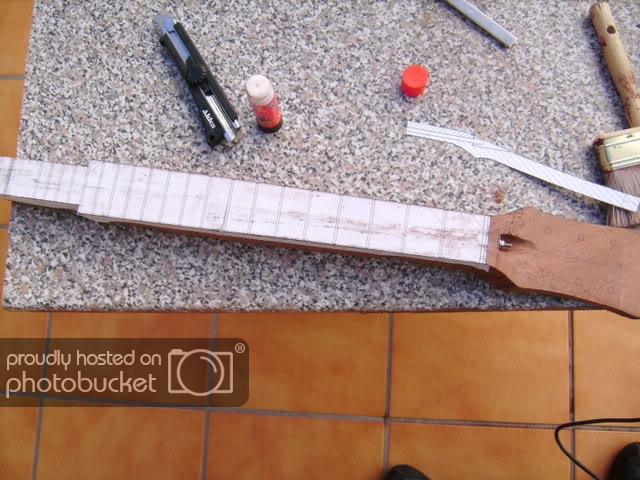

Presentacion con la pala y el diapason.
---------------------------------

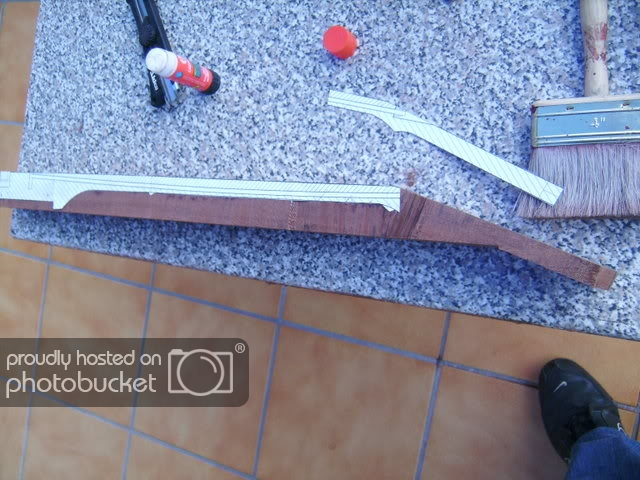

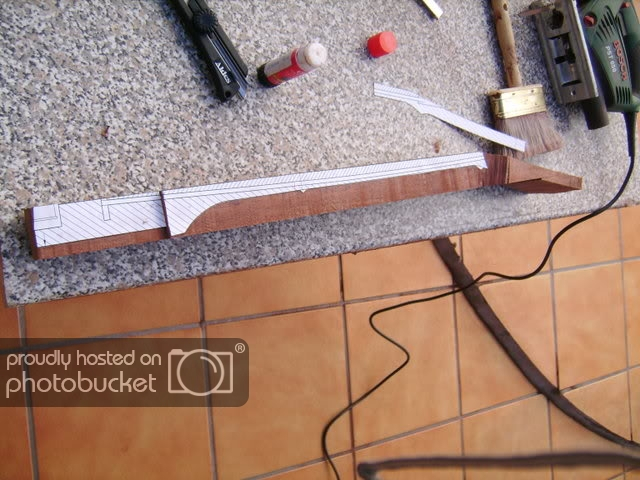

seguimos con el recorte del mastil.

Aqui he quitado la parte de la pala ya que no correspondia con el angulo que debe tener, en el plano 13º y en realidad son 17º.

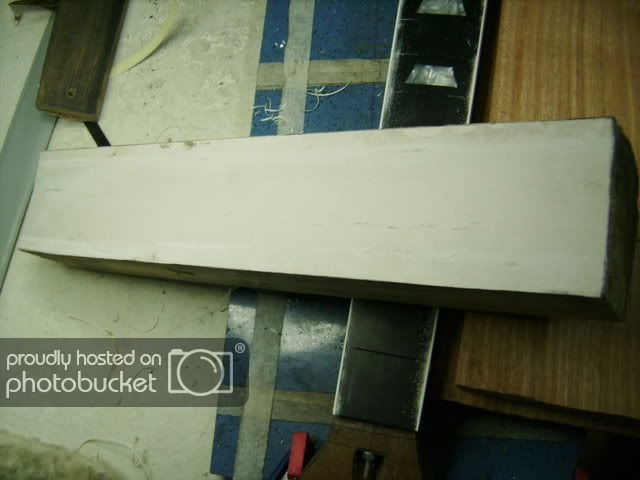

Detalle de lo que utilizo para hacer el radio del diapason.

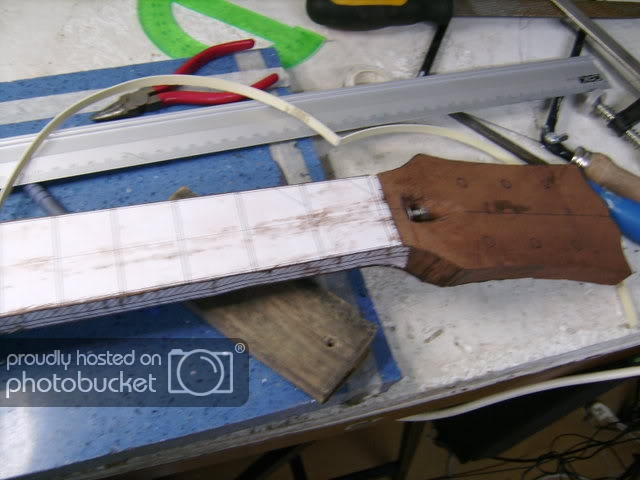

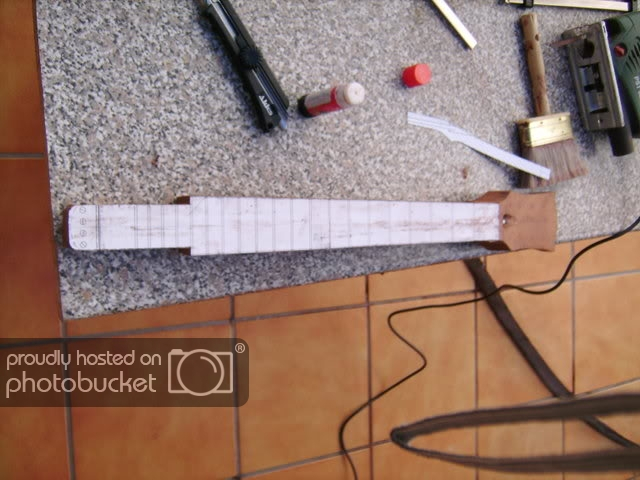

Aqui la presentacion del mastil con el diapason.

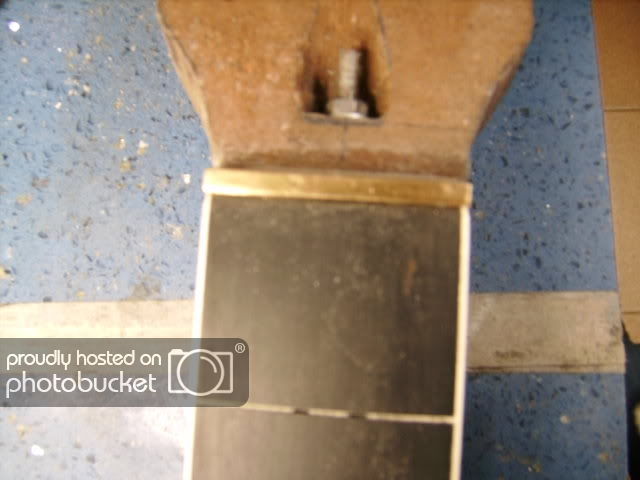

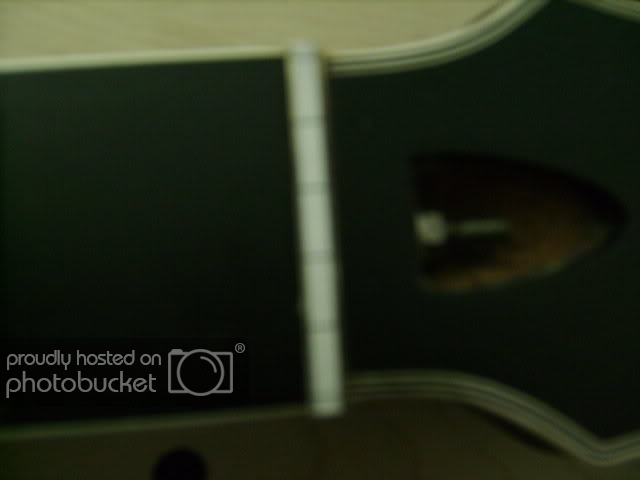

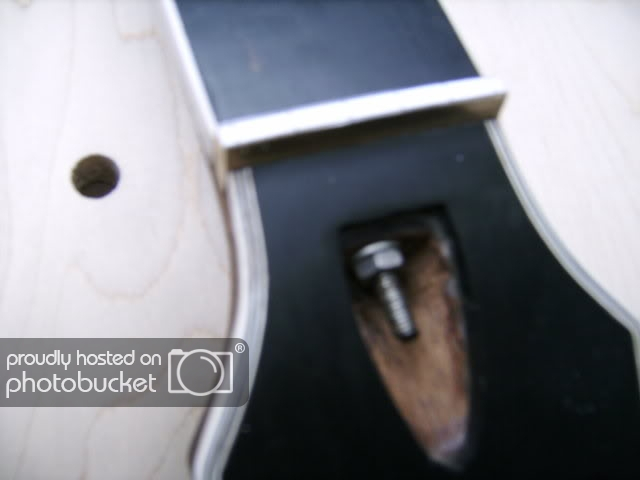

aqui con la cejuela
en cuanto pueda y el trabajo me lo permita unas cuantas mas.

http://relicstubeamp.blogspot.com.es/

Subir
#38 por nasio pa mata el 11/02/2009
rubiolus: si decides comprar la madera en madinter, fijate bien que la madera para el cuerpo y la tapa tenga las medidas que necesitas. pues las maderas que ofertan en la seccion de electricas-cuerpos y electricas-tapas tienen las medidas 510x180x55mm y 540x190x7mm x2 respectivamente, que si no estoy equivocado es; largo x ancho x fondo. y por lo tanto en ambos casos el ancho se quedaria corto.
y aparte, de ese tablon no se podria sacar el mastil.por lo que habria que irse a la seccion electricas-mangos y adquirir una pieza de estas.
estoy esperando una contestacion de madinter, sobre la posibilidad de adquirir las medidas necesarias. en cuanto me digan algo, subo la contestacion.
la verdad es que por comodidad se puediera comprar toda la madera en madinter.
en relacion a la madera del cuerpo, y segun la contestacion de juanf, estoy tanteando la opcion del sapely. todo seea por el sonido.

juanf: el hacerlo asi es por que el arce flameado es de los mas economicos que hay para las tapas en madinter. tambien he visto los herrajes en dorado, pero es que personalmente me gusta mas como queda en nikel.

bueno aki va la lista de lo que yo creo que es todo. igual se me escapa algo.

MADERAS:
-para cuerpo y mastil:
caoba o sapely, y las medidas que yo creo idoneas serian; 60cm de largo x 50cm de ancho x 55mm de fondo. siempre se podrian ajustar un poco mas.
-para la tapa:
arce: 45cm de largo x 36cm de ancho x 2 cm de fondo. y tendriamos para tapar el hueco del alma
-para el diapason:
ebano: segun medidas de madinter
-para la pala:
ebano: segun medidas de madinter

RESTO DE PIEZAS:
-cable apamtallado, para la electronica. 1m aprx. 1,44€ en THOMANN.
-placa para proteger trastes. 1ud. 2,77€ en MADINTER
-campana de plastico hornamentacion incripcion custom para la pala, de gibson. 12.90€ en THOMANN
-placa nikel para jack de gibson. 9,30€ en THOMANN
-golpeador color crema de gibson. 24€ en THOMANN
-selector tes posiciones, cabeza color crema de gibson. 23.50 en THOMANN
-embellecedor de selector color crema. 4.63€ en THOMANN
-tapa trasera redonda plastiko negro. 7.40€ en THOMAN
-pote regulador de volumen dorado de gibson. 2ud. 13,90€ c/u en THOMANN
-pote regulador de tono en dorado de gibson. 2ud. 13,90€ c/u en THOMANN
-regulador de volumen. 2ud. 9.30€ c/u en THOMANN
-regulador de tono. 2ud. 9.30€ c/u en THOMANN
-clavijeros y clavijas, color nikel de gibson. 1 juego de 6. 66€ c/u en THOMANN.
-puente nikel tune o matick de gibson. 46€ en THOMANN
-cordal nikel para tune o matick de gibson. 37€ en THOMANN
-pastillas SSH-55 B NCOV 4C y SSH-55 N NCOV 4C de seymour duncan. 22€ . el juego. en THOMANN ( que opinais de estas pastillas, cual me recomendais?)
-embellecedor humbuckers negro. 2ud. 13.90€ en THOMAN
-juego de trastes de 1.7mm que no se donde los voy a pedir
-enganches para correa de seguridad color nikel de dumlop. creo que eran 12€ el juego en THOMANN.
-los plasticos ya mencionados, para no estenderme mas y cambiando los colores oportunos a gusto de cada uno. calculo que no mas de 20 o 30€ y lo comprare en alguna fabrica de muebles y a un colega que tiene una empresa de rotulados.
-cuerdas. yo quiero poner un juego elixir de 10-46. que me cuestan unos 16€
-la opcio de una funda rigida para la guitarra, dada la inversion economica, en muy inportante y supongo que las habra de varios precios hasta los 260€ que vale la original de gibson en THOMANN
y el alma, como acabas de mencionar , juanf.

aparte de todos estos accesorios, y sin contar las herramientas necesarias para el trabajado de la madera, tambien habra que disponer de:

-soldador y estaño. que si no lo tenemos y nadie que nos lo pueda dejar... costara unos 20 o 30€ en cualquier tienda de electronica
-las colas y pegamentos.
-las pinturas y lacas, que creo que las idoneas para la madera son las de nitrocelulosa. que las vende en cualquier alamcen especializado de pinturas y no tengo ni idea de lo que pueden costar.
me falta la otra tapa de plastico trasera que no la he visto, pero que no creo que cueste mucho hacersela uno mismo.

la placa de sujeccion para el golpeador creo que habra que pedirla aparte. no sera muy cara!!

bueno, creo que esta casi todo.
veis vosotros que falte algo?

haciendo todo este listado, me ha surgido la duda:
este proyecto de guitarra. una vez terminada y cuidado los acabados.que valor podria tener en el mercado? y no es que la quiera vender, pues creo que la voy a personalizar con un dibujo de cosecha propia en la pala.(tipo slash)

bueno ya me voy, que me he torrao!!!!!

salud.
Subir
#39 por juanf el 11/02/2009

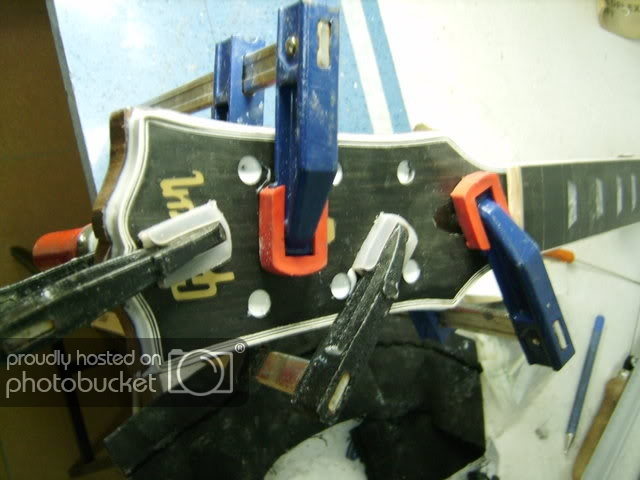

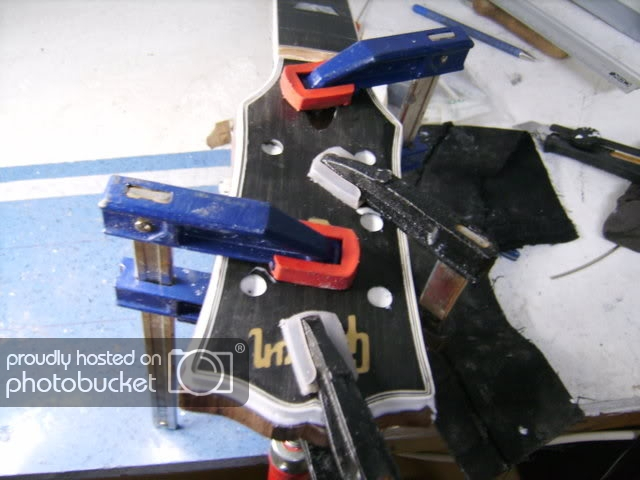

El pegado de la pala, ya pronto se acaba esto.

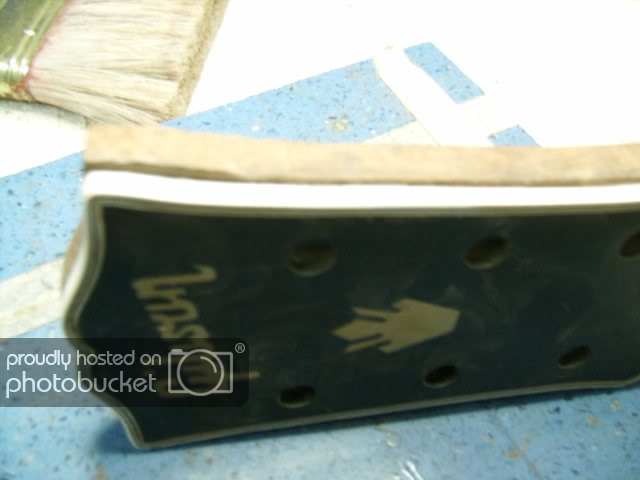

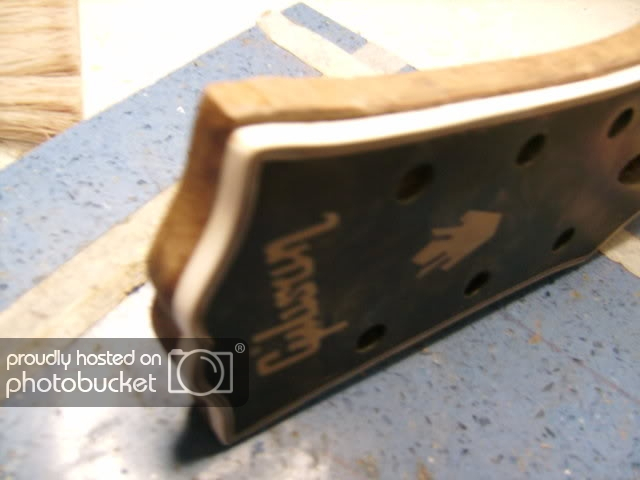

Y aqui con los bordes lijados


lp099.jpg.

http://relicstubeamp.blogspot.com.es/

Subir
#40 por nasio pa mata el 11/02/2009
me he dado cuenta de que donde digo: maderas para cuerpo y mastil... ...gual el 55mm de fondo no bastan para hacer el angulo de la pala. que opinas, juanf?
tambien he visto que en madinter venden mastiles ya hechos. igual esto no puede aligerar el trabajo.
sabeis si nos podria servir uno de estos?

tambien me ha faltado la cejuela y decir que en madinter las venden de hueso por 1€ y poco. y para el acabado que yo quiero me queda mjor.

otra pregunta juanf.
la escala de los planos esta en mm verdad?
hoy quiero ir a que me los impriman.

la ostia que velocidad llevas!!!!!!!!!!!!!!!
Subir
#41 por juanf el 11/02/2009
Hola, nasio pa mata, te falta las placas de celulosa para los inlays,
y no te calientes la cabeza con los trastes que yo me habia equivocado y son de 2,7 mm. los que tienes que pedir en madinter. Estas son sus medidas exactas:
Ancho corona: 2.7mm
Alto corona: 0.91mm
Alto traste: 2.8mm
Ancho diente: 0.5mm
Y perdon por la confusion.

http://relicstubeamp.blogspot.com.es/

Subir
#42 por nasio pa mata el 11/02/2009
hola juanf.
o.k. gracias.
ufffff, que alivio. en un principio comparando con los mas vendidos en madinter, los trastes me parecian pequeños
Subir
#43 por juanf el 11/02/2009
Alguien escribió:
me he dado cuenta de que donde digo: maderas para cuerpo y mastil... ...gual el 55mm de fondo no bastan para hacer el angulo de la pala. que opinas, juanf?
tambien he visto que en madinter venden mastiles ya hechos. igual esto no puede aligerar el trabajo.
sabeis si nos podria servir uno de estos?

tambien me ha faltado la cejuela y decir que en madinter las venden de hueso por 1€ y poco. y para el acabado que yo quiero me queda mjor.

otra pregunta juanf.
la escala de los planos esta en mm verdad?
hoy quiero ir a que me los impriman.

Creo que no, y vas a tener que pegarle un trozo para la pala.
Hombre te tienes que fijar en lo del angulo de la pala porque en la LP es mayor y tambien te tienes que fijar en como lo encolas al cuerpo porque la mayoria vienen para atornillar.
Yo tambien busque el mastil hecho y en ebay hay unos totalmente acabados para la LP y andaban por los 70€ a 80€ y estaban bastante bien, y los plasticos que lleva los he comprado todos por unos 50€ con gastos incluidos miralos en The Guitar Parts Center y ahi tambien tienes diapasones con los huecos y todo hecho excepto los trastes o bien busca en ebay esto ( Custom Rosewood Guitar Neck Brand New Fits Les Paul )

Si no tienes experiencia y tienes que comprar hasta las herramientas para hacerlo creo que seria lo mejor, porque el diapason es lo mas complicado si no se tiene experiencia y herramientas para hacerlo. El plano es en milimetros. y otra cosa para imprimirlos yo lo he hecho con una impresora normal por partes, porque casi seguro necesitaras mas de una copia y cuando los imprimas no te olvides de medirlos y que sean con medidas reales para que no te encuentres con sorpresas. O.K?
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#44 por nasio pa mata el 11/02/2009
bueno no seria problema, tengo un familiar ebanistero. mi intencion es construirla en su almacen por si necesito ayuda en algo. y la verdad es que me hace ilusion fabricarme yo el diapason ya que es de lo mas complicado, como tudices.
pero hechare un vistazo. igual lo compro hecho.
---------------------------------
hola compañeros.

rubiolus: he hablado con madinter y me han comentado que las maderas que ofertan para cuerpo, tapa y mastil, no serian para su inmediata colocacion.que estan un poco verdes, pues no tiene mas de un año y medio.
yo creo que esta opcion habria que descartarla.


para todos los que esteis interesados en comenzar con la construccion de la guitarra, y tengais el mismo problema con las maderas...
...he de decir que vengo de un almacen de maderas y he localizado SAPELY para el cuerpo y mastil y ARCE para la tapa. con tal sorpresa para mi, al preguntar por la antiguedad de la madera, cuando me contestan que:

-el SAPELY les entro en stock en mayo del 2003 y ya venia con un par de años mas desde que se corto.
-el arce les entro en stock en octubre del 2000 y de igual manera ya venia con un año como minimo desde que se corto.

la ostia!! estas maderas son perfectas.
pero hay un problema, no iban a ser todo buenas noticias, y es que el SAPELY viene en tablones de 4.50m de largo x 36cm de ancho x 76mm de fondo. y el ARCE en tablones de 2.50m de largo x 39cm de ancho x52 mm de fondo.
el tablon de sapely vale 167,07€ y el de arce 101,45€
si compro yo solo esta madera, tendre que demorar la fabricacion como minimo un mes mas. habra que esperar!!!

pero igual hay una solucion y nos podemos apañar todos.
para eso he pensado que:
del tablon de sapely pueden salir perfertamente seis cuerpos y seis mastiles. dividiendo el tablon en tres partes de;1.50m de largo x 36cm de ancho x 76mm de fondo (de estos tozos se puede sacar cada mastil de una pieza)
y del tablon de de arce pueden salir otros seis cuerpos dividiendo el tablon de dos parte de 2.50m x 39cm x 26mm c/u. y cada una de estas a su vez en tres de 83cm x 39cm x 26mm. (que apurando mucho igual salen el doble de tapas)
buen un follon, el caso es que si alguno de vosotros quire, podriamos comprar los tablones (entre tres, por ejemplo. cuenta redonda)
mas complicado seria la forma de apañarnos con el dinero y los envios. pero yo no tendria ningun problema a la hora de hacerlo.
enfin vosotros direis!!!
si no, comprare la maderas ahora y ya seguire mas adelante.
decir que una carpinteria de aqui me corta las piezas a 0.70cent el minuto. un poco caro creo yo. pero bueno.

los planos, se los he dado a una amiga(tiene una tienda de rotulos)para que me los imprima, cuestan 18€. pero ella me lo hace gratis, jejeje...

va, que no se como lo hago que siempre me enroyo mogollon,

salud.
Subir
#45 por juanf el 11/02/2009
Al final era lo que yo decia que madinter tiene buenas maderas pero estan verdes.
Y me alegro que al final sea sapelli ya veras como no te arrepientes, porque el sapelli que hay aqui en España es mucho mejor que la caoba africana, lo que no veo claro es el precio porque aqui en Granada los tablones de caoba africana de 2,50 metros por 30 cm por 7,5cm de grosor estan sobre los 25€ y el sapelli debe andar por el mismo precio que la caoba mas o menos y en madinter se disparan los precios y ese tablon que comentas tambien lo veo caro. y el arce que hay por aqui creo que estaba por los 15€ el de 3,5 cm de grosor lo que no estoy seguro que tipo de arce era ya que el que he puesto yo lo tenia de hace unos años. Otra cosa el arce que comentas es flameado o normal?
De todas formas a ver si puedo acercarme a los almacenes haber como esta de precio el sapelli.
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#46 por David el 11/02/2009
JuanF escribió:
Dcr animate tu tambien.


Buff..... ahora no tengo nada de tiempo tio, pero ten por seguro que algun dia me hare una y que hablare de ella.

Me guardo este post como de referencia y de momento te voy dejando un +1 por este pedazo de curro y toda la info que pones.

:brindis:
Subir
--161673--
#47 por --161673-- el 11/02/2009
Yo he conseguido un montón de recortes que me ha traido un amigo de su carpinteria...me ha traido de todo, pero lamentablemente sólo hay un tablón de sapelly apto para sacar un par de mástiles...pero me quedo todo ya que hay cosas realmente interesantes para hacer todo tipo de trabajos...me ha traido maderas usadas en guitarras y otras no, pero que para trabajos de luthier me vienen de perilla...entre lo que me ha traido hay caoba oscura, caoba clara, varios trozos de sapelly, nogal, fresno, arce duro, cerejeira, wengué, elondo, haya, castaño, roble americano, cerezo :aplausos:...mañana pondré unas fotos
Subir
#48 por nasio pa mata el 12/02/2009
JuanF escribió:
Al final era lo que yo decia que madinter tiene buenas maderas pero estan verdes.
Y me alegro que al final sea sapelli ya veras como no te arrepientes, porque el sapelli que hay aqui en España es mucho mejor que la caoba africana, lo que no veo claro es el precio porque aqui en Granada los tablones de caoba africana de 2,50 metros por 30 cm por 7,5cm de grosor estan sobre los 25€ y el sapelli debe andar por el mismo precio que la caoba mas o menos y en madinter se disparan los precios y ese tablon que comentas tambien lo veo caro. y el arce que hay por aqui creo que estaba por los 15€ el de 3,5 cm de grosor lo que no estoy seguro que tipo de arce era ya que el que he puesto yo lo tenia de hace unos años. Otra cosa el arce que comentas es flameado o normal?
De todas formas a ver si puedo acercarme a los almacenes haber como esta de precio el sapelli.
Saludos


Hola juanf, los precios de las maderas los he comparado con los de madinter, equiparando el sapely a la caoba: y si no he hecho mal las cuentas, para comprar la misma cantidad de madera que puedo saca del tablon de sapely; tendria que comprar unas 15 tablas para cuerpo de electrica en madinter y asi la pala la puedo hacer de una pieza.
y para comprar la misma cantidad de madera que puedo sacar del tablonque creo que voy ha comprar de arce (que por cierto es natural) tendria que comprar unas 9 tablas en madinter.
yo creo que sale mas economico asi. solo que he de comprarlo todo junto. pero por otro lado tengo garantizado el buen secado de la madera.
de igual madera,jeje, me vendria bien poder contrastar los precios.
Subir
