Nuevos proyectos y experimentos varios by Camagroc

#385 por Camagroc el 20/01/2015
Estoy acabando de ajustar la Strat4p90, que el mástil me ha dado algunos problemas más de los habituales para calibrarlo.
Entonces colgaré un video e imediatamente después desmontaré toda la electrónica para montarle otra que ya tengo preparada.
Si sale como tengo planeado será una strat con sólo 2 pastillas Seymour Duncan P-Rails, un 5way switch y dos 4way switch con hasta 58 combinaciones de pastillas diferentes!! (de las cuales obviamente no llegaré a usar más de 8...)

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#386 por Camagroc el 20/01/2015
Una de las razones de quitarle las 4 p90 a la Strat es que 2 pastillas las usaré para otra guitarra que tengo.
Aunque ya no toco la guitarra quiero acabar teniendo una guitarra que siempre he buscado (o al menos algo parecido), que es una Les Paul con p90.
Años atrás iba siempre buscando goldtops y las studio 50s y 60s con p90 pero nunca conseguí una.

Al fin, lo que tengo es una hamer con huecos para p90. Lo que pasa es que ahora lleva unas minihumbuckers. Simplemente se las quietaré y pondré las P90.

20150118_110732.jpg 20150118_110716.jpg 20150118_110742.jpg

El problema está en que yo soy como soy y no me parecerá suficiente solo eso, y ya he pensado hacerle otros cambios que para mí seran mejoras tanto funcionales como de posibilidades sonoras.
Lo primero que me incomoda es la posición del selector de pastillas, que me parece poco accesible. Mi primera consideración es eliminar el pote del medio (volumen de puente) y poner ahí el selector, o incluso mejor un balance de pastillas. Probaré de hacer eso de momento. Pero posiblemente mas adelante le ponga un 5way switch rotatorio para tener combinacones en série y fuera de fase además de las 3 típicas...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#387 por Dokken el 20/01/2015
Una pequeña duda, el potenciometro para el balance de pastillas, es un pote normal en el que la pata de enmedio va a output y las otras dos va cada una a una pastilla?

Un saludo ;)

Long live rock&roll!!

Subir
#388 por Camagroc el 20/01/2015
dokken7789 escribió:
el potenciometro para el balance de pastillas, es un pote normal en el que la pata de enmedio va a output y las otras dos va cada una a una pastilla?


no, el potenciometro de balance es un potenciometro con un "clic" a medio recorrido. De hecho son dos potenciometros en uno. En la posición media ambos estan al máximo y cuando vas para uno de los lados lo que hace es ir bajando el volumen del lado contrario. Tienes que conectarlo como si fueran dos potes de volumen pero el de la pastilla del puente va al reves por que para ponerla a "full" tienes que hacer como que bajas...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#389 por Camagroc el 20/01/2015

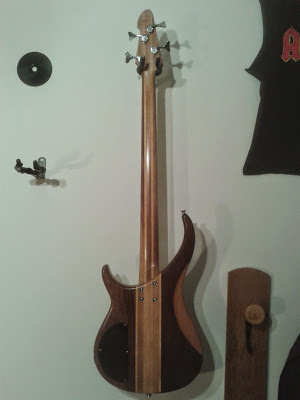

Aqui vuelvo con otro pequeño proyecto bajinal:

Me he hecho con un bajo fretless, se trata de un Peavey C4 Zephyr que fué muy bien destrasteado un su momento. Pasó por mis manos y le modifiqué la electrónica original de 2 volumenes y 2 tonos por 1 volumen y 1 tono con un 3way switch. El tono tenia un pushpull singles-humbuckers y el volumen tenia un pushpull fase-fuera de fase.

Desmontaré ésta electrónica y tengo la intención de ponerle la misma configuración que ya le hice a un OLP MM3 (tipo musicman sterling de 5 cuerdas) con 2 humbuckers y 20 combinaciones de pastillas.
20150117_180328.jpg 20150117_180404.jpg 20150117_180343.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#390 por Camagroc el 26/01/2015

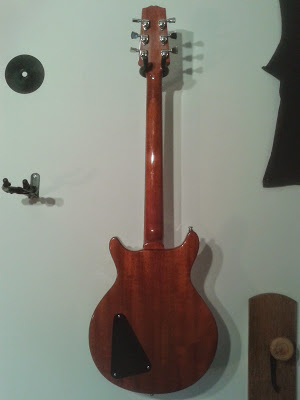

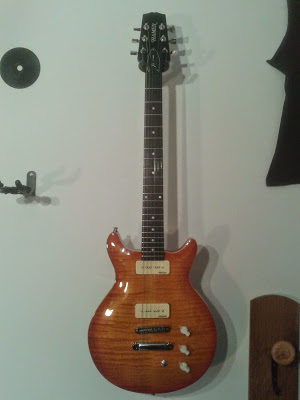

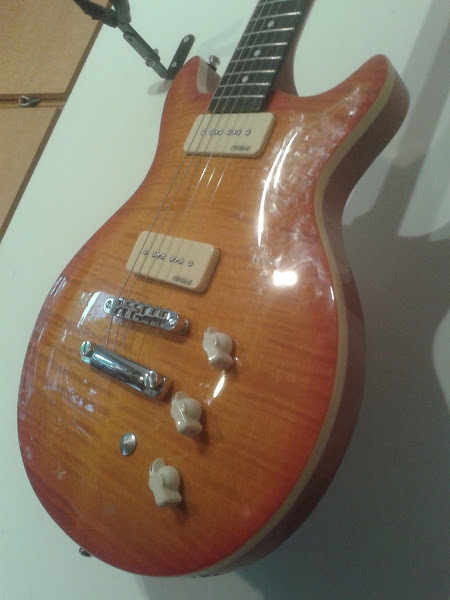

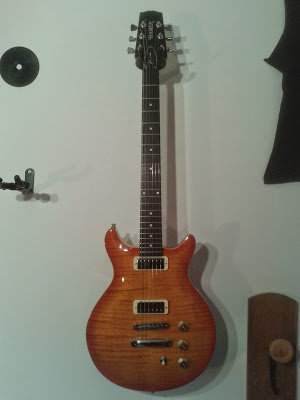

Voy con la Hamer.
Le he cambiado las minihumbuckers por las P90 wilkinson.
No tiene el 3way toggle switch. Ahora va con un balance que está en el pote del medio
Los otros dos potes son volumen y tono.

20150126_141753.jpg 20150118_110716.jpg 20150126_141804.jpg

Sencilla y resultona. Y suena de miedo!

Más adelante le pondré el 5way switch rotatorio con las combianciones en série y fuera de fase. Pero antes quiero acabar de modificar la strat 4xP90 y la telecaster SHS, a la que le pondré las minihumbuckers de la hamer para hacerla SHH.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#391 por Camagroc el 27/01/2015

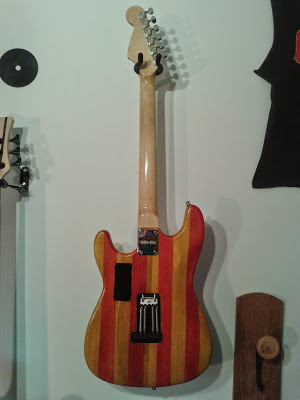

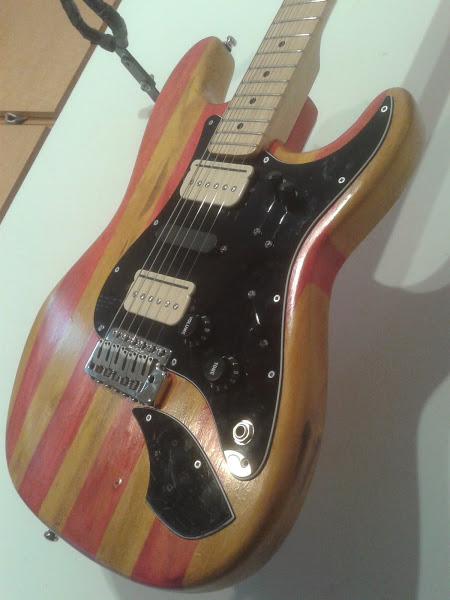

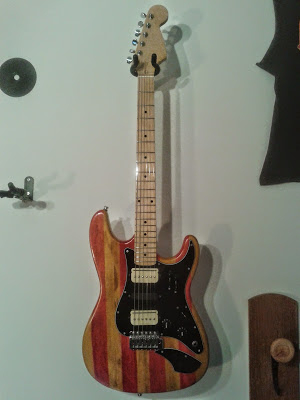

Ahí va el video que le hice a la Stratocaster con 4 P90.



Se lo hice en el mismo dia que le desmonté las pastillas para poner 2 P90s en la Hamer.
Ahora ya he empezado a montarla con su nueva configuración que será tipo superstrat HSH.
Las humbuckers seran P-Rails (la del mástil montada al reves y la del puente normal), y cada una tendrá un 4way switch de telecastser independiente para escojer entre los 4 sonidos que puede dar cada una de ellas (Rail - ambas paralelo - P90 - ambas série). Con lo que las posibilidades sonoras se multiplican, obteniendo un total de 32 combinaciones diferentes de pastillas. Me faltaria un sonido nº 33 que seria la single del medio sola, estoy pensando como hacerlo... quizás lo conseguiria con un pushpull en el tono...

[S__] [h__] [P__] [H__] [SS_] [hS_] [PS_] [HS_] [S_S] [h_S] [P_S] [H_S] [S_h] [h_h] [P_h] [H_h] [S_P] [h_P] [P_P] [H_P] [S_H] [h_H] [P_H] [H_H] [_SS] [_Sh] [_SP] [_SH] [_SS] [_Sh] [_SP] [_SH]


20150126_141704.jpg 20141217_135301.jpg 20150126_141719.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#392 por wvsch el 27/01/2015
Esta Strat me ha dejado boquiabierto :sorprendido:

Tantas opciones sonoras distintas!! :rolleyes: es sorprendente, y me ha gustado el detalle del pedazo de golpeador que has usado para tapar el agujero del jack!

:aplausos:

Lay down your souls to the gods rock n' roll... :rock:

Subir
#393 por Camagroc el 27/01/2015
walsch escribió:
me ha gustado el detalle del pedazo de golpeador que has usado para tapar el agujero del jack


Es un cacho de un golpeador de jazz-bass que tenia recortado de un experimento anterior.
Ahí encima tiene que ir el GK3 pero aún no lo he puesto. En el video y en las fotos anteriores se ve.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#394 por Camagroc el 28/01/2015
Ahí va el video de la Hamer con el potenciometro de balance.



Es una de las configuraciones más sencillas que he montado en una guitarra, ya se que no es dada tipica en mi.
Cuando deje apunto la tele SHH, la ibanez HSH, la Strat HSH (con P-Rails y GK3) y el bajo peavey fretless HH, le pondré el 5way swtich a la Hamer.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#395 por Camagroc el 28/01/2015

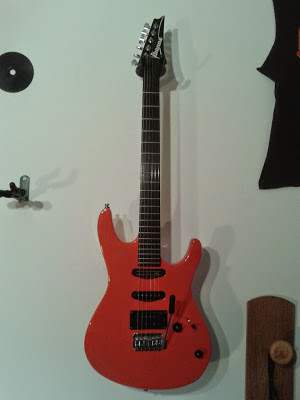

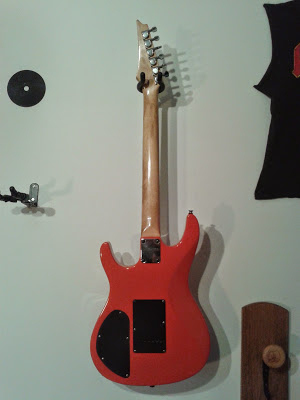

Ésta mañana he terminado (otra vez) con la Ibanez RG140 HSH, que tenia el push-pull configurado al revés y le he canviado las tapas de los potes y el selector por unas negras, de jazz-bass en los potes y de strat en el selector. No es mucho, pero era algo que tenia pendiente por hacer.

20150128_113619.jpg 20141124_140500.jpg 20150128_113651.jpg

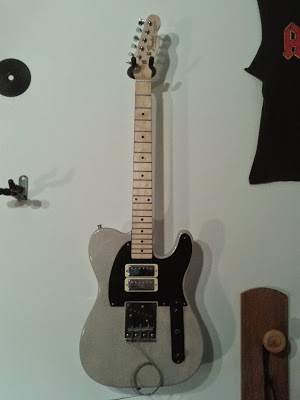

También he empezado con la última modificación (no prometo que sea la definitiva) de mi telecaster de fresno.
Ésta vez va a ser una SHH pero he pensado que NO le pondré un único selector de 5 posiciones y pushpulls. Nisiquiera llevará la placa metalica para los controles. He hecho una placa de golpeador negro porque quiero tener el volumen a un lado, los switchs enmedio y el tono al otro lado.
Para lo que quiero hacer montaré 3 miniswitchs y un pushpull:
Dos miniswitchs de 3 posiciones para las minihumbuckers que serviran para desactivar-las y activarlas en single o en humbucker.
Un miniswitch de 2 posiciones para activar y desactivar la single del puente
El pushpull irá en el tono y conectará la pastilla del puente en śerie o en paralelo con el resto de las pastillas.
(Otra opción podria ser que la del puente vaya con un miniswitch de 3 posiciones teniendo las mismas opciones, tengo que acabar de estudiar si lo puedo hacer)

20150128_113531.jpg 20141006_135032.jpg 20150128_113545.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#396 por cuerdadeguitarra el 28/01/2015
#391 osti tu! patriot guitar, visca Catalunya :) mola molt
