#265 por Camagroc el 20/01/2014

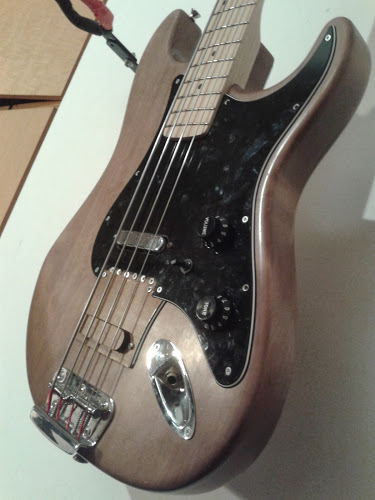

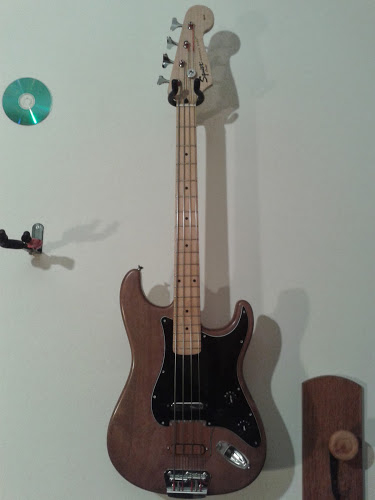

Otro arreglillo que he tenido que hacer debido a que la pastilla Precision'51 que tenia en el Squier Strat Bass ahora está en el Epiphone SG.

He puesto la pastilla original del bronco bass en la posición aguda y por probar he puesto una pastilla de telecaster en la posición grave. Manteniendo el circuito igual. Un volumen, un tono y un selector miniswitch de 3 posiciones:

Además, para darle una línia más strat he tapado con vinilo imitación madera el trozo de golpeador y la pastilla aguda. De lejos ni se ve!!

20140119_191029.jpg 20140119_191052.jpg

Me estoy planteando ponerle la minihumbucker del epiphone en la posición grave para conseguir un sonido más tirando a precision. Antes la quiero abrir y modificarla para poder partirla a single cuando quiera (con un pushpull).
Igualmente ya tengo un selector de 5 posiciones para poder tener las dos pastillas en paralelo, série y fuera de fase.
Cuando lo tenga todo hecho le haré más fotos y un video.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#266 por Camagroc el 24/01/2014

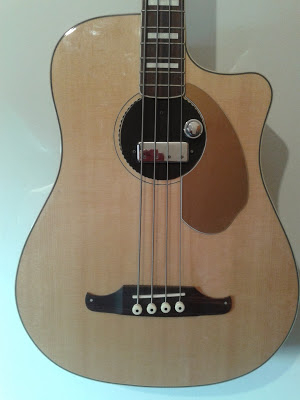

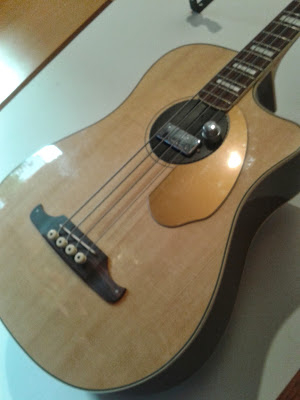

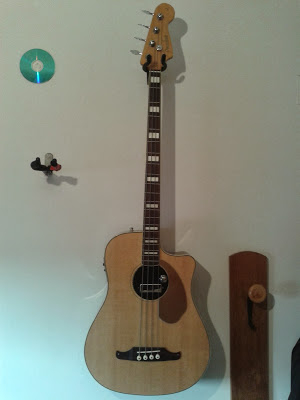

Se me ha ido la flapa otra vez con el kingman. No acabava de estar contento con la pastilla de acústica. Aunque es una pastilla magnética tiene un sonido muy de "acústica", porque está diseñado para amplificar guitarras acusticas.
Me he decidido a ponerle una pastilla de bajo de verdad intentando ser menos invasivo que con el bajo tanglewood, al que le tube que hacer varios agujeros en la tapa.

Pastilla minihumbucker original del bajo Epiphone SG EB3, un pote doble con volumen y tono. Y nada más. Queria abrir la pastilla y poderla hacer single y humbucker paralelo, pero no tenia tiempo ni espacio para ubicar un miniswitch, y mucho menos poner dos potes con pushpull.

20140124_133828.jpg 20140124_133855.jpg
20140124_133844.jpg 20140124_133928.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#267 por Camagroc el 27/01/2014

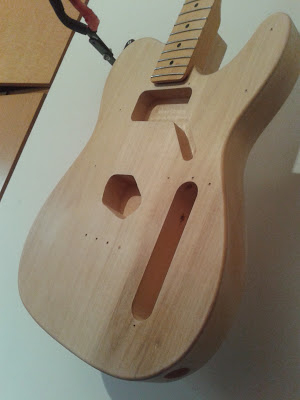

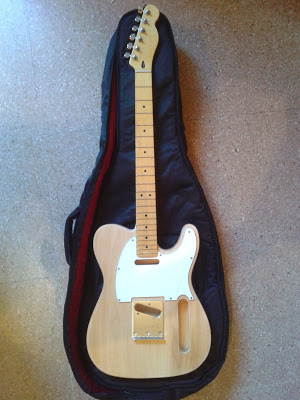

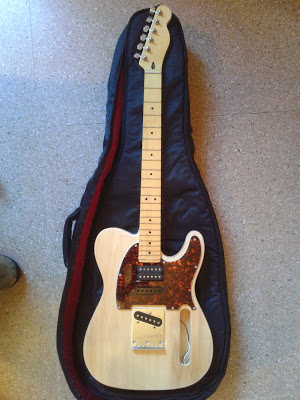

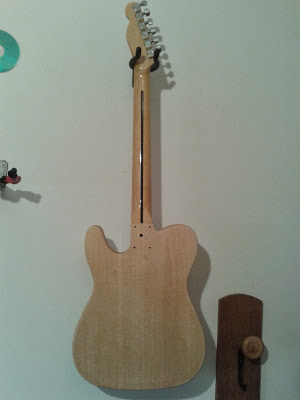

Empiezo un nuevo proyecto de una telecaster, aun no se como acabará. Solo se que tengo un cuerpo de aliso sin acabado y un mastil de una pieza de arce.

He puesto algunas piezas encima para ver las opciones que tengo con el material del que dispongo (tengo de todo menos la placa para la electrónica)

20140127_092718.jpg 20140127_092742.jpg
20140127_092701.jpg 20140127_093045.jpg 20140127_093128.jpg 20140127_093612.jpg 20140127_094010.jpg 20140127_094101.jpg

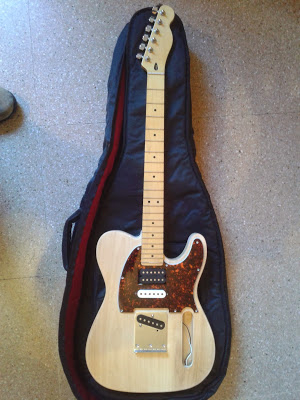

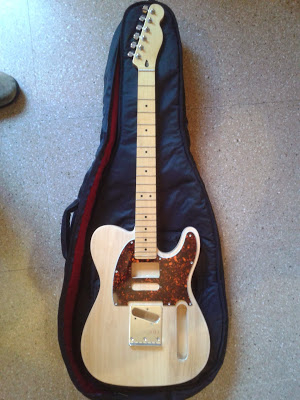

La configuración que más me gusta en SSH con el golpeador tortoise. La humbucker seria con tapa cromada.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#268 por LT_Smash1979 el 27/01/2014
La configuración HSH me ha enamorado!!! :enamorado: :enamorado:
Subir
1
#269 por Pedro V el 27/01/2014
Camagroc, me uno a este hilo, muy interesantes tus proyectos, compañero, esa Tele a ver como acaba, jejeje... ánimo y la seguiré de cerca, un saludo.
Subir
1
#270 por Rodrigo E-51 el 18/02/2014
Cada vez mas enloquecido! Que bueno, segui asi a ver si se nos pegan algunas mañas jajaja!
Subir
1
#271 por Camagroc el 19/02/2014
Vaya, tengo el hilo algo parado. Voy haciendo cosillas, la mayoria por suerte son encargos de otros músicos...
Por lo que tengo en stanby los dos proyectos de telecaster y algunas mejoras que les quiero hacer a mis 3 bajos electricos (Fender JPJ Camagroc bass; Squier Strat-Bass; Epiphone EB3)

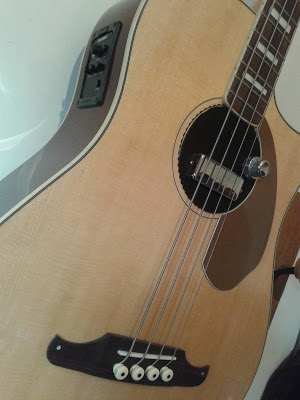

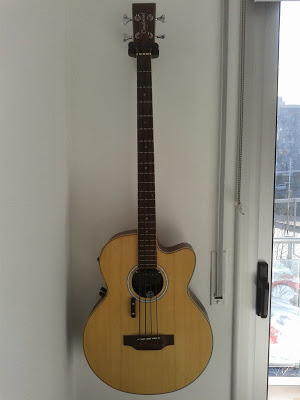

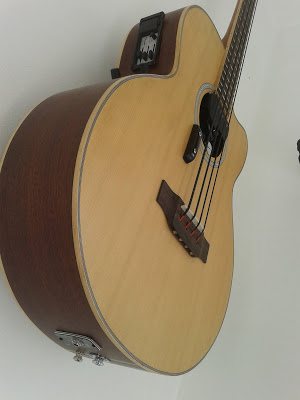

Por poner algo mínimamente interesante, digo que le he puesto la pastilla schaller para acustica a mi bajo acústico Tanglewood (la misma que primero estubo en el Kingman):
20140131_153108.jpg 20140131_153139.jpg

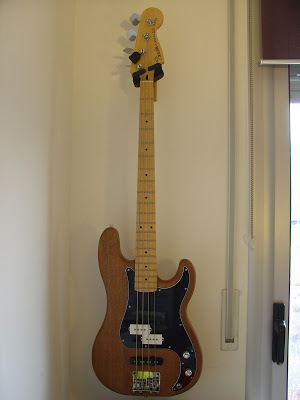

Le he vuelto a poner la pastilla GK3b a mi bajo JPJ, y también he cambiado la tapa de la pastilla Jazz del puente blanca por una negra:
20140215_130302.jpg 20140215_130320.jpg

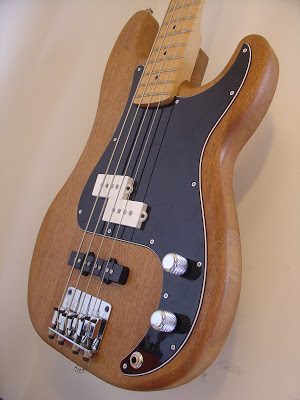

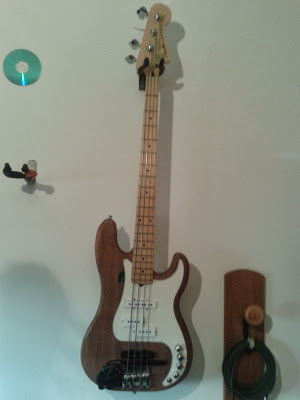

Tengo pensado cambiar el golpeador blanco por uno negro. dejando la tapa Precision blanca y poniendo la Jazz del mástil negra. Además instalaré los 4 potenciometros más separados porque ahora los 4 tan juntitos no se dejan accionar bién. Quedará algo así pero con mas pastillas y mas potenciometros cerca de la zona de las pastillas:
DSC00264.JPG DSC00265.JPG
Las tapas de los potes aun no se si dejaré las cromadas o le pondré unas negras tipo Jazz Bass... ya veremos.

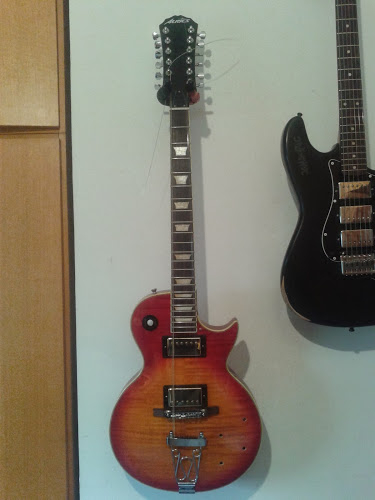

He recuperado el proyecto de una Les Paul de 12 cuerdas:

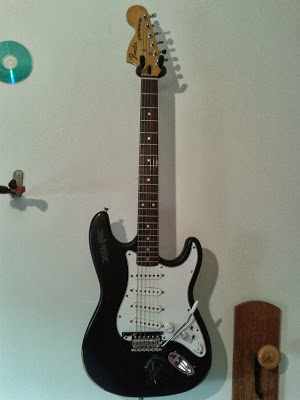

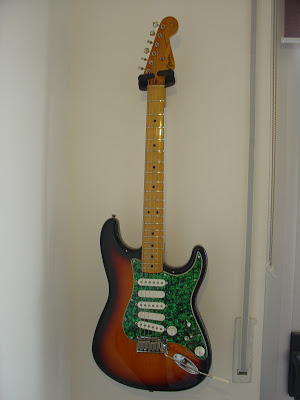

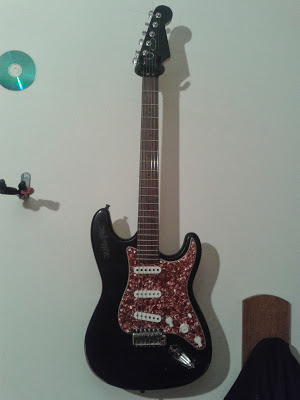

Y la guinda del pastel será mi recuperada Fender Stratocaster de 5 pastillas, que vendí hace un año y medio y que ahora estoy recuperando. (Ésta guitarra es la razón por la que me vendo casi todas las otras guitarras que tengo) No cambiará mucho estéticamente, seguirá con su mástil 60s reissue del 82 de una pieza de arce, con su cuerpo 3tone sunburst american standard y sus espectaculares Pastillas Fender Custom'69 (Abigail Ybarra)... Puede incluso siga con su golpeador verde, pero desde que la ensamblé he aprendido varias cosas mas de electrónica y le quiero hacer 4 cambios para hacerla más intuitiva y rápida.
DSC09857.JPG DSC09859.JPG

Si me encuentro con algun impedimento para hacer exactamente lo que quiero hacer, le puedo montar el golpeador blanco SSSS añadiendo una fender custom'54 en una de las posiciones medias, con una configuración más simplificadas, sin miniswitchs y uno o dos pushpulls. Si eśto tampoco funciona, la dejaria solo con las 3 singles en un golpeador color cobre perlado y mi configuración bàsica especial para guitarras con 3 singles: superswitch con posición telecastser al medio y puspull para poner en série la pastilla central):

20131014_135217.jpg 20140201_000626.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#272 por Camagroc el 21/02/2014
Ésta mañana me la he tomado para trabajar para un par de mis joyas!

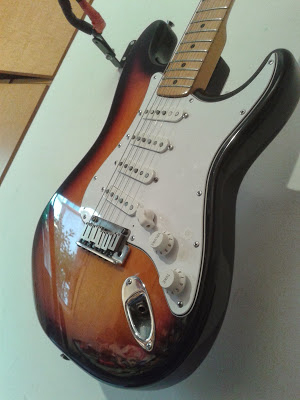

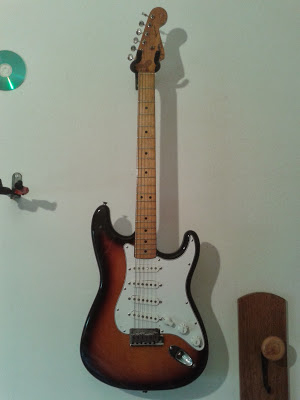

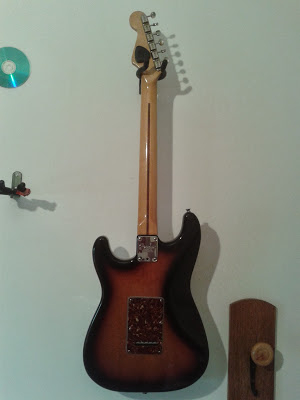

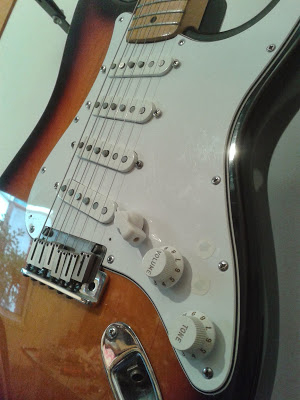

La Strat de 5 singles con golpeador verde ya está modificada. Me gusta porque si no te fijas parece una strat de lo más clásico:
mastil de arce, cuerpo sunburst, golpeador blanco...
Pero si te fijas verás que tiene 4 singles en vez de 3 (ésto no es nuevo en mis guitarras, lo se) y no tiene selector! Solamente 3 potes.

He puesto las 3 Custom'69 (AY) en las posiciones (de puente a mástil siempre) 1-3-4. En la posición nº2 he puesto una una custom '54, que tiene un poquito más de salida que las otras (~5,6 de las '69, i ~6,4 de la '54) con lo que gano algo más de gain combinandola con la del puente.
El selector rotatorio, con el chicken-head-knob blanco es de 5 posiciones, con el circuito hibrido tele-strat que acostumbro a montar, pero ésta vez adaptado a 2 pastillas singles centrales en vez de una:
1.[S___] puente sola (strat1)
2.[SS__] puente + medio1 en paralelo (strat2)
3.[S__S] puente + mástil en paralelo (tele2)
4.[__SS] medio2 + mástil en paralelo (strat4)
5.[___S] mástil sola (strat5)

Ambos potenciometros de volumen y tono son pushpulls, el de tono para la del puente y el de volumen para la del mástil. Accionándolos la pastilla central se conecta en série a la pastilla externa.
Presionando los dos pushpulls las 5 posiciones del selector son las 3 típicas de una pastilla con 2 humbuckers:
1.[H__] puente + medio1 en série
2.[H__] puente + medio1 en série
3.[H_H] puente + medio1 en série, en paralelo con medio2 + mástil en série.
4.[__H] medio2 + mástil en série.
5.[__H] medio2 + mástil en série.

Combinando los pushpulls puedo tener combinaciones mixtas de singles y humbuckers:
1.[S__] puente sola (strat1)
2.[SS_] puente + medio1 en paralelo (strat2)
3.[S_H] puente sola, en paralelo con medio2 + mástil en série. (fat tele / tele custom)
4.[__H] medio2 + mástil en série.
5.[__H] medio2 + mástil en série.


1.[H__] puente + medio1 en série
2.[H__] puente + medio1 en série
3.[H_S] puente + mástil en paralelo (supertele)
4.[_SS] medio2 + mástil en paralelo (strat4)
5.[__S] mástil sola (strat5)

Son 10 sonidos, no es "la mar de versátil" pero para un grupo de versiones donde los sonidos basicos de tele, strat, les paul, superstrat y supertele y fat tele son los más habituales, no necesito mucho más.

Me falta un cambio de cuerdas y reajustarla un poquitín. Cuando esté a punto caerá el video!
20140221_110011.jpg 20140221_110041.jpg 20140221_110024.jpg 20140221_110100.jpg

Lástima que anteriomente le hice unos agujeros para miniswitchs. Los he intentado disimular con cercos de cinta aislante blanca. Y también me quedan los agujeros para la pastilla GK3, pero no me importa, quizás se la acabe poniendo.

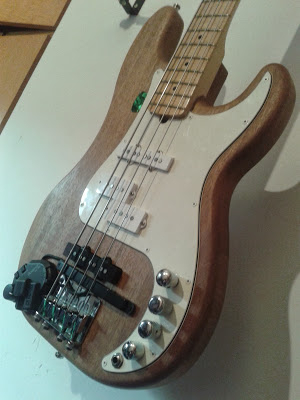

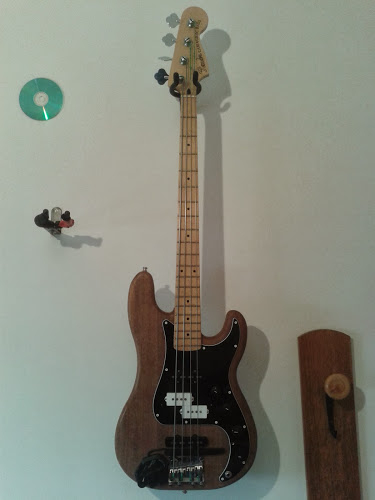

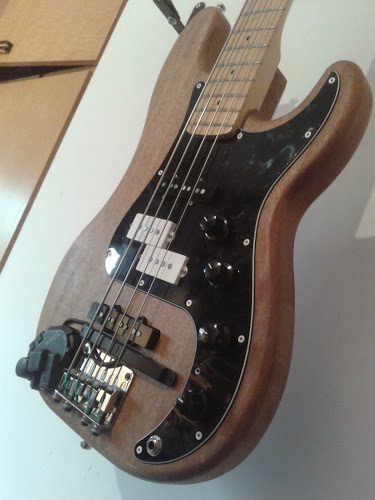

Después de la Strat4 me he puesto con mi Bajo JPJ. Cambio de golpeador, cambio de tapas de potes y pastillas, espaciado y reorganización de los controles...
20140221_135244.jpg 20140221_135334.jpg

Me ha llevado un buen rato:
· Primero el agujero para la pastilla Jazz del mástil, usando como plantill el golpedor blanco.
· He marcado a ojo las posiciones de los potes, separados de una distancia similar, respetando mas o menos la curva que describen los 3 primeros, de forma que el primer y segundo pote me quedan cerca de la pastilla Precision que es donde apoyo el pulgar normalmente.
· Presento el golpeador sobre el cuerpo del bajo, marco los agujeros de los potes en la madera y vacio un buen cacho de madera para me quepan ahí los dos potes.
· Reorganizo los potes (de arriba a abajo):
1. Volumen
2. Tono (antes lo tenia muy poco a mano, y lo uso mucho con el bajo)
3. Selector rotatorio de 5 posiciones para las pastillas Jazz
4. Blender para pasar de sonidos Jazz a Precision
5. Salida de jack.

Le he puesto tapas de pote tipo Jazz-Bass, no se ven mucho, pero las cromadas, habiendo tantas, cantan mucho y no me gusta.

No hace falta video suena igual de bién que antes. Quizás cuanto tenga un poco más por la mano la GR55 con el bajo le haga uno.

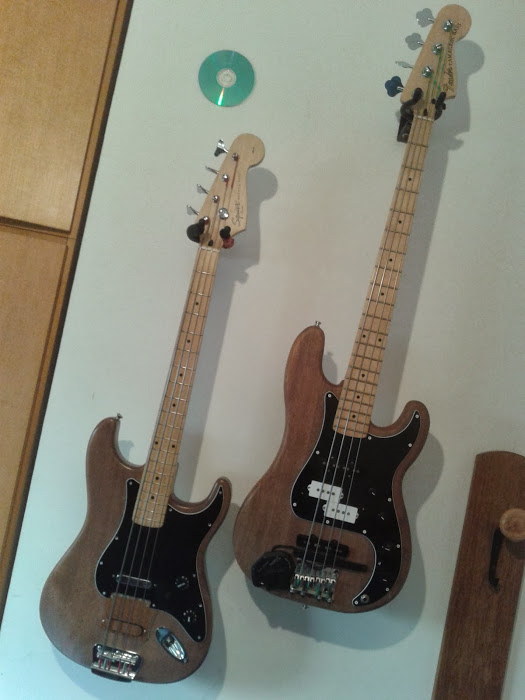

Ahora éstos dos parecen hermanitos:

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#273 por Camagroc el 23/02/2014
Ahí va el video de la Strat4 mejorada:

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#274 por Camagroc el 24/02/2014

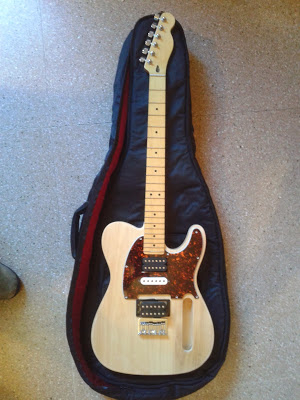

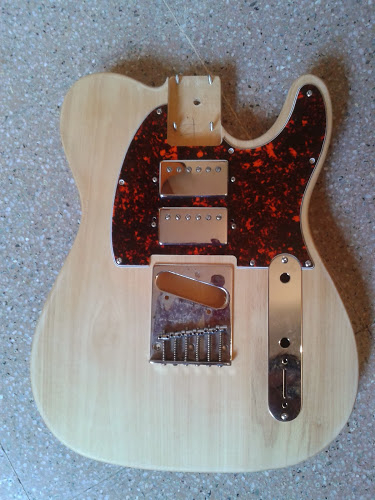

Avanzo un poco con la tele SHH
He ruteado el hueco para las dos humbuckers y ya están en posición.


Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#275 por Pedro V el 24/02/2014
Guauuuu, que buena pinta tiene esa Teleeee!!!
Subir
1
#276 por Camagroc el 25/02/2014

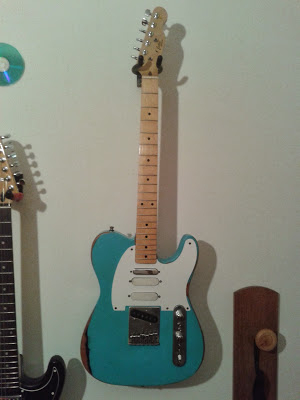

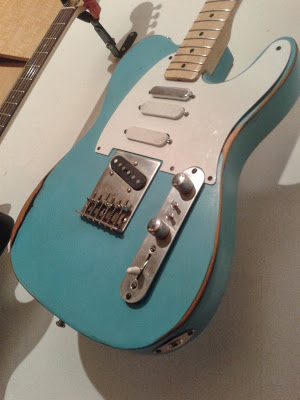

También he empezado con la Tele azul SS-SS:

20140224_202745.jpg 20140224_202756.jpg

He mantenido la pastilla del puente original que me venia de mateobosch, una Texas-Special.
Al mastil le he canviado la pastilla Squier original por una Fender que saqué de una Tele Mexicana.
Las dos del medio son Lace Sensor, una blue al mastil y una red al puente.
Selector de 5 posiciones superswitch.
La estoy configurando exactamente igual que la Strat4, sólo que en vez de tener pushpulls, tiene miniswitchs.
Con los dos switchs en posición de "paralelo"
1. S___ (tele)
2. SS__ (strat)
3. S__S (tele)
4. __SS (strat)
5. ___S (tele)

Con los dos switchs en posiciñon de "série"
1. H__
2. H__
3. H_H
4. __H
5. __H

Y se pueden combinar:
1. H__ / 1. S__
2. H__ / 2. SS_
3. H_S / 3. S_H
4. _SS / 4. __H
5. __S / 5. __H
