Vuelvo momentaniamente a la Telecastesr H-P90 con mástil y diapason de nogal:

Camagroc escribió:
Por fin le he cambiado el selector a la telecaster H-P90, uno de los buenos, ahora por fin ya puedo oír como suena la combinación de ambas pastillas en paralelo. Se nota mucho cambio, sobretodo cuando se pasa la humbucker de single a serie. Con la single es muy telecaster, con la doble casi se podria decir que suena a Les Paul.

También he cambiado el boton del selector por uno clasico telecaster y finalmente me he decidido a poner todas las tapas de los potes en cromado:

20140912_120215.jpg 20140907_135200.jpg

Estoy pensando que quizás le quedaria mejor una tapa cromada a la humbucker... o que?



Pues ya está el circuito en pleno funcionamiento y le he grabado el video de rigor.
Se nota que hay mucha diferencia entre el sonido de la humbucker en śerie y la single del puente. En la posición de humbucker paralelo que vendria a sonar algo parecido a la segunda posicion de la stratocaster o srespetoegun como a una P90, no ser ve tanta diferencia desde el sonido de la single del puente. Quizás es un poco menos estridente ...



La voy a tener unos dias a prueba para ver como acaba de responder el mástil de nogal y muy seguramente la pondré a la venta en el foro. Bastante baratita!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#362 por Camagroc el 01/10/2014

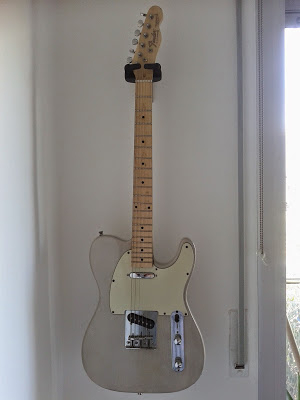

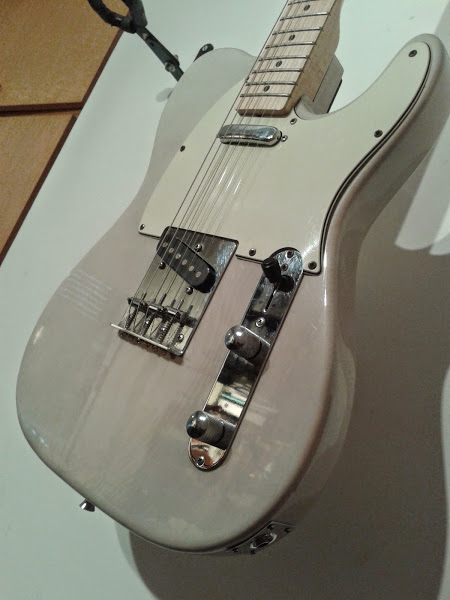

No termino una telecaster y ya empiezo con otra!!

20141001_101327.jpg20141001_152020.jpg 20141001_151936.jpg

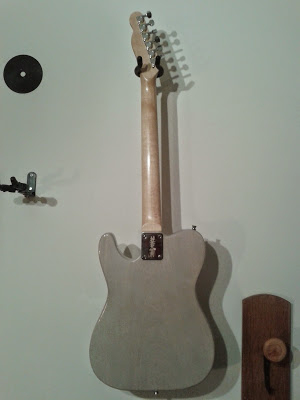

Cuerpo de Fresno, algo más fino de lo normal, pero sigue teniendo un buen peso, des densa!
Mástil de arce con un ligero flameado y diapasón de arce.
Pastillas genéricas.

Mi idea es cambiarle el golpeador por uno negro de una capa y una humbucker en la posición central.
Selector de 5 posiciones (superswitch) con configuración tele en las posiciones 1-3-5 y configuración strat en la 2-4.
Cada bobina de la humbucker estara conectada a una de las dos pastillas singles que harán el efecto strat en las posiciones 2 y 4.
Habrà un pushpull en el tono que conectarà cada bobina de la humbucker con la single de su lado que harà que suene similar a una humbucker. Así en las posicones 1 y 2 sonará humbucker del puente, en las 3 ambas humbuckers y en las 4 y 5 humbucker del mástil.

Pongo una humbucker en el medio y no una single por una razón:
Si a una telecaster normal le pongo una single siempre habrà alguna de las dos posiciones intermedias (2-4) que harà más ruido porque al ser dos bobinas en la misma fase no cancelaran el ruido, sinó que lo doblarán.
Si pongo una humbucker de forma que cada bobina esté en la fase inversa que la pastilla de telecaster con la que se conecta, en todo momento que se conecte dos pastillas a la vez éstas cancelaran el ruido, tanto en série como en paralelo...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#363 por Camagroc el 01/10/2014

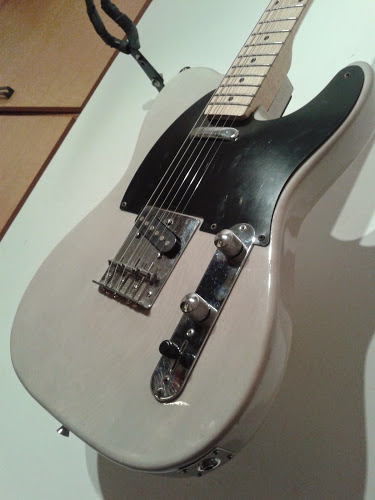

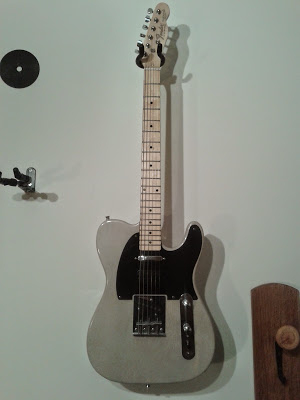

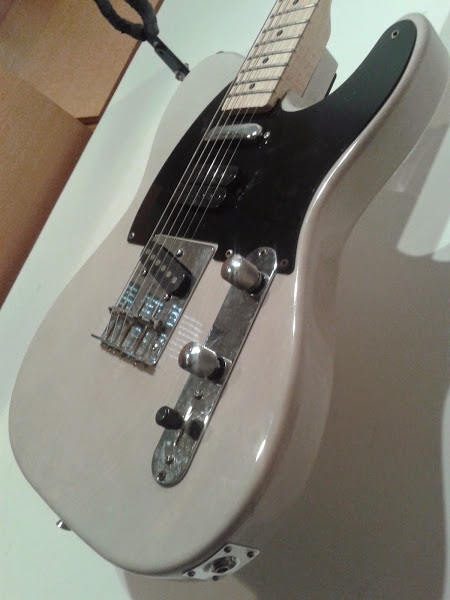

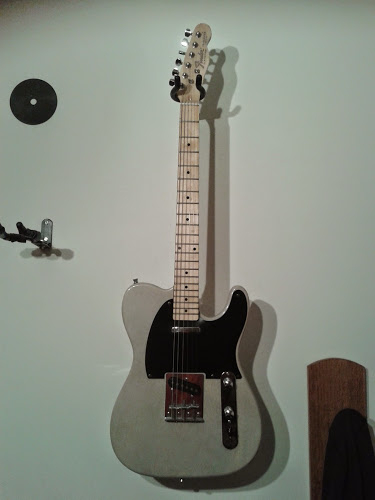

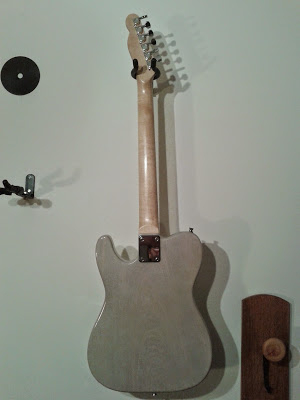

Ya tengo el golpeador negro:

20141001_223518.jpg 20141001_223534.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#364 por Camagroc el 07/10/2014
Y ya he puesto la pastilla humbucker. És una humbucker posición puente que saqué de una Cort Panther HSS, (que transformé en SSS).
Originalmente era de 2 hilos pero la desmonté y le puse un cable de 5 hilos (4 + masa)

20141006_134947.jpg 20141006_135032.jpg

Y he montado el circuito prácticamente igual que el de la strat4 (con un solo pushpull en vez de dos).
Las dos bobinas de la humbucker central están separadas, cada una se puede conectar en paralelo o en série con la single de la telecaster:

Con el pushpull del tono bajado:
1. [S___] puente single (sonido telecaster)
2. [SS__] puente + medio1 en paralelo (sonido strat)
3. [S__S] puente + mástil en paralelo (sonido telecaster)
4. [__SS] medio2 + mástil en paralelo (sonido strat)
5. [___S] mástil single (sonido telecaster)

Tirando del tono se conectan las dos bobinas centrales en śerie con cada single de la tele:
1. [H__] puente + medio1 en série (sonido humbucker puente)
2. [H__] puente + medio1 en série (sonido humbucker puente)
3. [H_H] puente+medio1 en série, en paralelo con medio2+mástil en śerie (sonido doble humbucker)
4. [__H] medio2 + mástil en śerie (sonido humbucker mástil)
5. [__H] medio2 + mástil en śerie (sonido humbucker mástil)

Tengo que solucionar un problema en el circuito de masa y entonces grabaré el video.
Ayer la estubimos tocando en un ensayo con mi ampli Orange Dual Terror y suena de escándalo!!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#365 por Camagroc el 14/10/2014

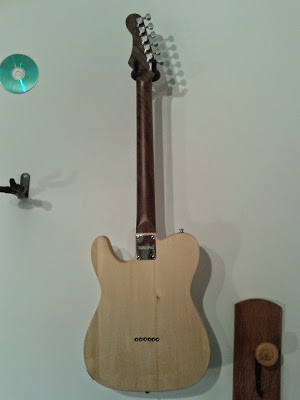

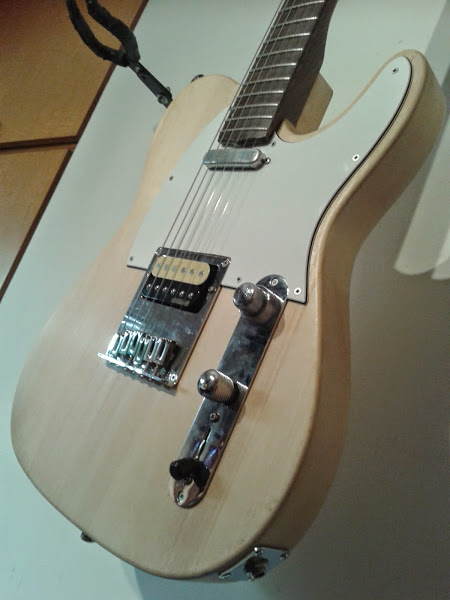

Vamos con la Telecaster con mástil de Nogal.

Le he quitado la P90, porque la utilizaré para otro proyecto (una Strat con 4 P90s!) Y le he puesto una pastilla squier tele.

20141013_115319.jpg 20140907_135200.jpg 20141013_115334.jpg

Muy seguramente acabaré reconfigurandola, el mástil de nogal, esteticamente esta muy chulo, pero no es muy cómodo, el perfil es muy gordo.
Intentaré adaptar un mástil tipo explorer que tengo en casa para reciclar. La humbucker cebra, seguramente también se la cambiaré porque la utlilizaré con su pareja del mástil para otra guitarra. Es posible que me anime a hacer o bién una telecaster con una sola pastilla humbucker en el puente, o con 3 humbuckers...

En breve el video de la H-S

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#366 por Camagroc el 15/10/2014
Éste es el video de la Tele H-S con mástil de nogal.
Ya aviso que no durará mucho tal como está. Ni mástil ni pastillas...



Estoy pensando en 3 humbuckers, sin split coils ni nada. La del puente tipo EMG con la tapa negra mate. y las otras dos una pareja de epiphone que tengo por ahí con tapa cromada. Recortaré éste mismo golpeador blanco con los huecos para las humbuckers. Si no me gusta en blanco le pondré un vinilo negro.

El mismo selector de 3 posciones para las pastillas de mástil y puente
El mismo blender reconfigurado para añadir la pastilla central:
· al máximo solo sonaran puente y/o mástil segun indique el 3way switch
· al medio podran sonar las 3 pastillas
· al minimo solo sonará la pastilla del medio

El mástil... ya veremos... tengo varias opciones pero seguramente con diapason de palorosa.
Éste de Nogal es muy bonito pero no es muy cómodo. Me lo quedaré de adorno.

Éa!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#367 por Camagroc el 15/10/2014
Ahí va el video de la Telecaster SHS:

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#368 por Camagroc el 21/10/2014

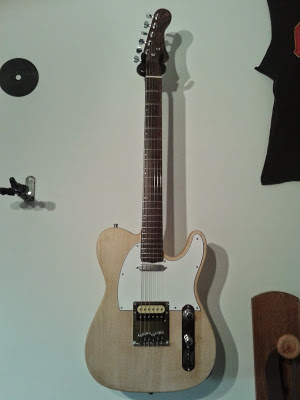

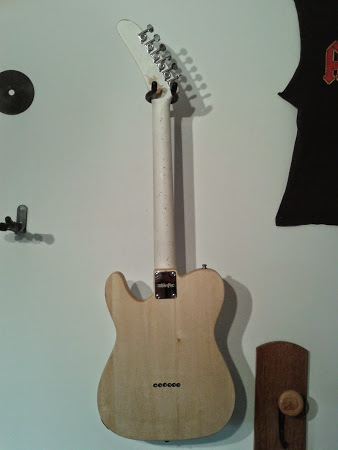

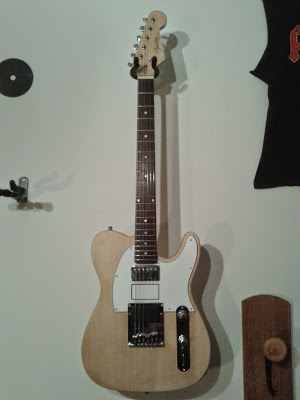

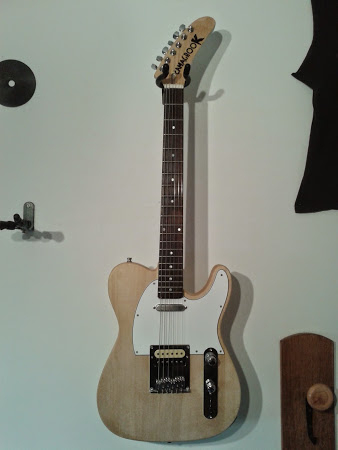

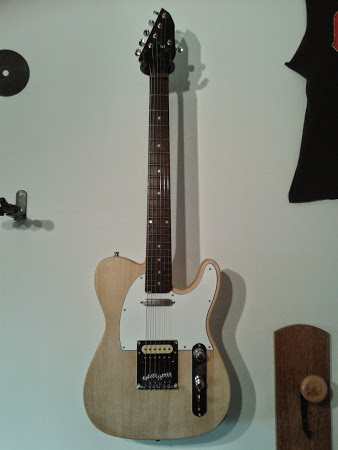

Haciendo pruebas con mástiles diferentes en la telecasters H_S:

20141020_115503.jpg 20141020_115522.jpg

20141020_122804.jpg 20141020_122818.jpg

El tipo Kramer con pala banana me mola mucho pero tiene los trastes desnivelados. El otro es de una guitarra tipo strat que tenia la pala en punta rollo Jackson, pero muy hecha polvo de los golpes, le corté la punta y le puse el 6º afinador en el otro lado. Hasta que no ponga apunto un mástil allparts strat que tengo por ahí se quedará con éste último, que no me disgusta del todo y es bastante cómodo.

Lo siguiente serà el cambio de pastillas... que ya está en proceso.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#369 por Camagroc el 22/10/2014

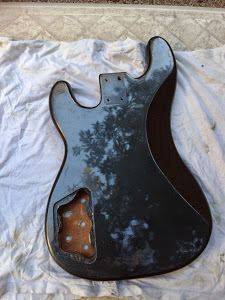

Vamos con el bajo TALMUS.

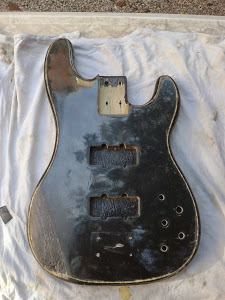

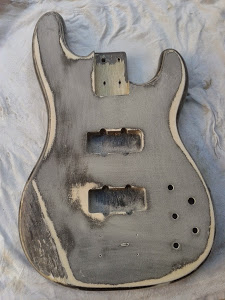

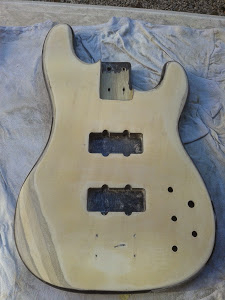

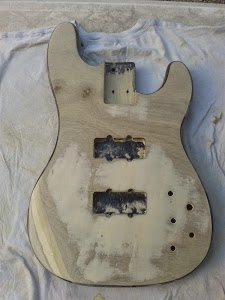

El lunes recuperé mi lijadora orbital y hoy me he puesto a quitarle esa preciosa pintura de las superfices delanteras y traseras. El perfil y el mástil de momento los dejaré como están.

20141022_124534.jpg 20141022_124938.jpg 20141022_130126.jpg 20141022_131548.jpg 20141022_132433.jpg 20141022_133438.jpg

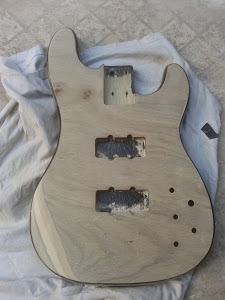

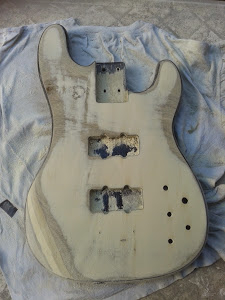

He retirado toda la pintura y también la primera capa de madera muy fina y clarita, dejando a la vista la segunda capa del laminado con un grano más marcado y la veta algo marcada, incluso se le ve un nudo que no queda mal del todo.


20141022_121033.jpg 20141022_122915.jpg 20141022_124431.jpg

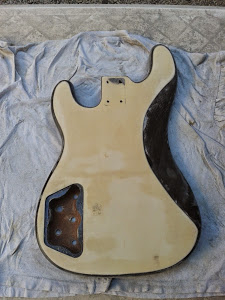

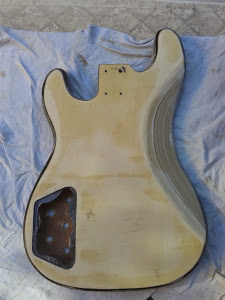

La parte de atrás la he dejado sin terminar, después de una hora y media con la lijadora me estaba quedando sin brazos. Quiero retirar almenos esas manchas en primera lamina y si no me gusta quizás me ponga a lijar hasta retirar toda la lamina, a ver qué sale debajo...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#370 por Camagroc el 22/10/2014

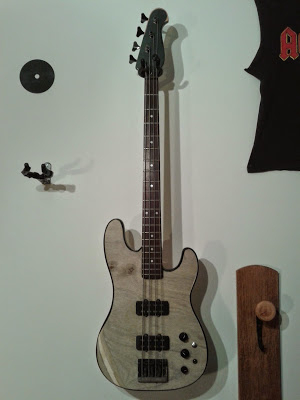

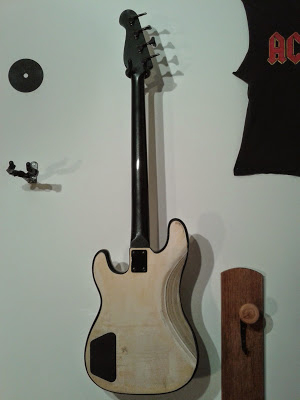

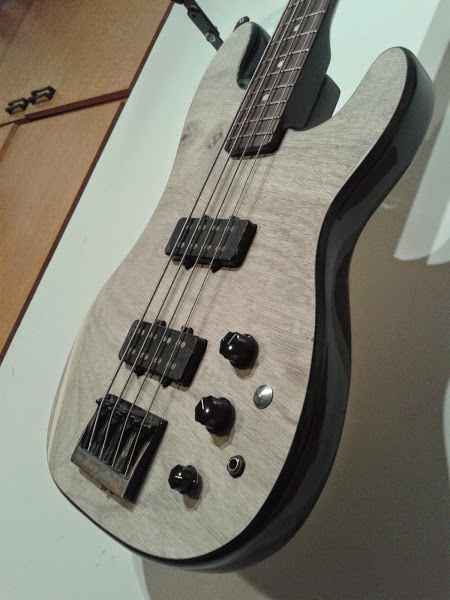

Aunque no está terminado de lijar por detrás y nisiquiera se si lo voy a barnizar o pintar no me he podido aguantar y lo he vuelto a montar para ver como queda:

20141022_223833.jpg 20141022_223908.jpg 20141022_223847.jpg

Acepto propuestas!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#371 por Camagroc el 26/10/2014

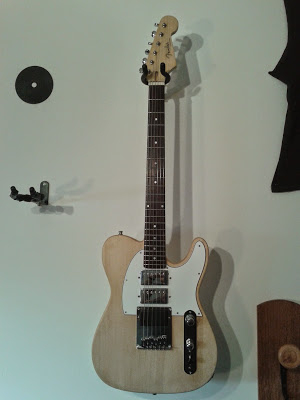

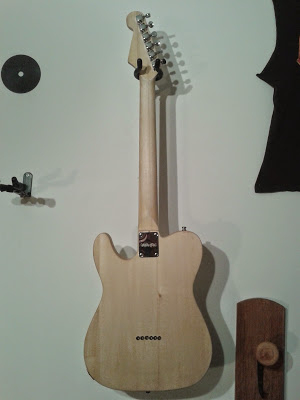

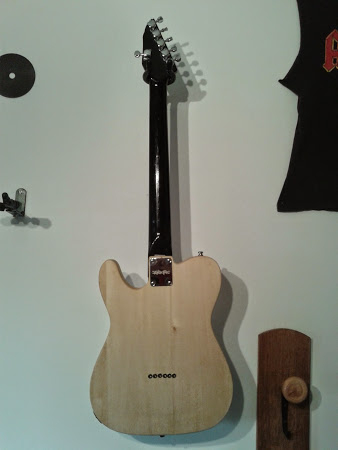

Vuelvo a la Telecaster. Empieza la transformación de H-S a HHH. Y ya tiene puesto su màstil de Stratocaster con 22 trastes, si responde como es debido se quedará con éste.

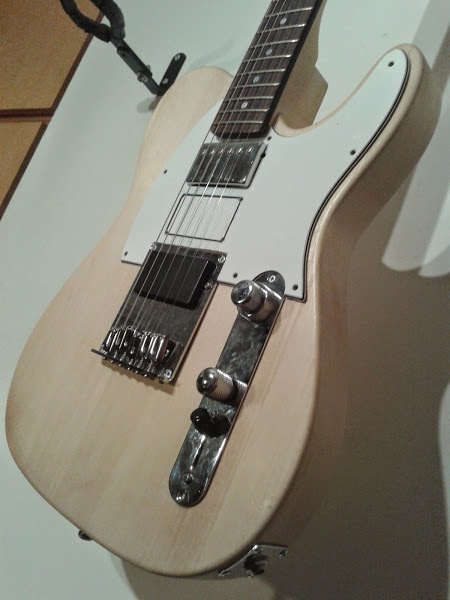

De momento he hecho el hueco en el golpeador para la pastilla humbucker del màstil y he cambiado la humbucker cebra del puente por una con tapa negra tipo EMG. Me falta "recortar por la linea de puntos" el hueco para la humbucker central y después rebajar el hueco en el cuerpo.
Las dos humbuckers dentro del golpeador (medio y mástil) seran unas epiphone cromadas.
Lo unico que no tengo claro es si quedaria mejor con un golpeador negro...

20141025_214240.jpg 20141025_214315.jpg 20141025_214259.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#372 por Camagroc el 26/10/2014

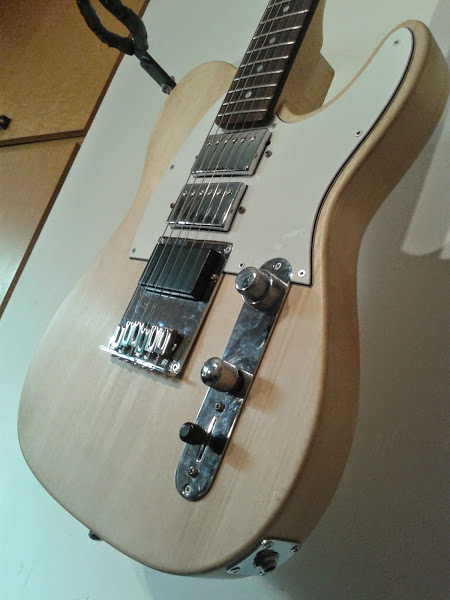

Ésta mañana he agujereado el golpeador y el cuerpo.
Ya está todo en su sitio y conectado, suena muy bién, falta ajustar selleta, puente, etc.
