Nuevos proyectos y experimentos varios by Camagroc

#397 por Camagroc el 29/01/2015
Asi suena la ibanez RG140 HSH-SSS con pushpull humbuckers-singles.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#398 por Camagroc el 29/01/2015

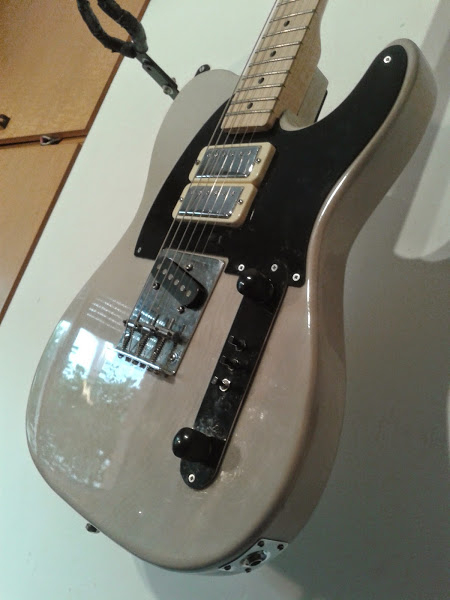

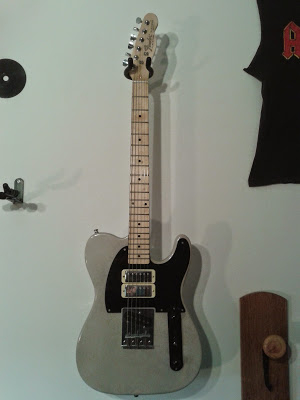

Avanzando con la Telecaster SHH.

20150129_141944.jpg 20141006_135032.jpg 20150129_141958.jpg

De momento solo lleva los 3 miniswitchs. Uno para cada pastilla.
Los dos negros son de 3 posiciones, para las humbuckers:
- arriba: activada humbucker
- medio: desactivada
- abajo: activada single

El cromado es de dos posiciones para la single del puente:
- arriba: desactivada
- abajo: activada

Me falta estudiar si pongo el pushpull para conectar la del puente en série con el resto, o lo hago con un tercer miniswitchs de 3 posiciones. Pero el aspecto definitivo será éste... o quizás no! Hoy se me ha ocurrido que a lado de la pastilla minihumbucker del medio me cabría una single (la original de la telecaster, por ejemplo) que podria utilizar paraconectarla solo en série con la single del puente y así conseguir el sonido de dos bobinas en série en la posición aguda (humbucker de puente, vamos). Y para eso utilitzaria o bién el miniswitch de 3 posiciones, o el pushpull combinado con el miniswitch de 2 posicones que ya tengo montado... Estoy un poco loco!!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#399 por Camagroc el 29/01/2015
Hoy he hecho algo que me daba mucha pereza y que hacia tiempo que tenia pendiente de hacer:

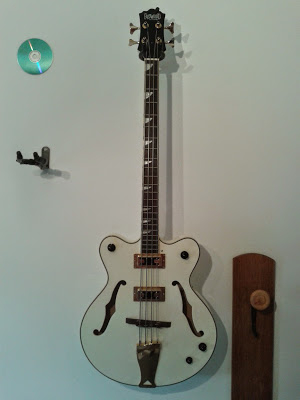

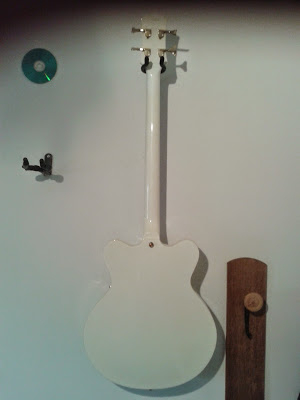

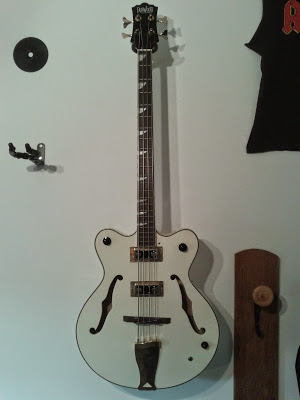

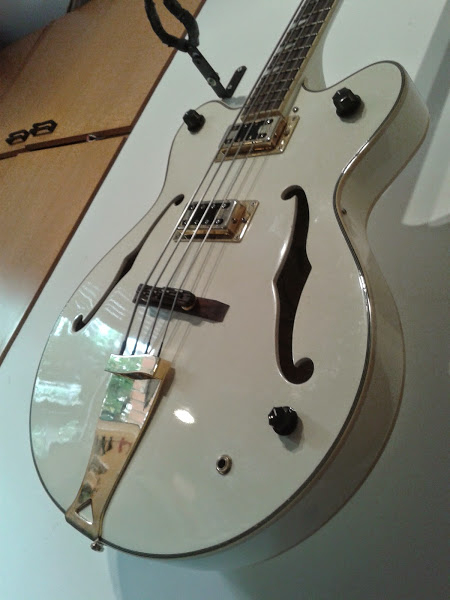

Tengo un bajo Eastwood Classic 4, un semiacustico estilo grestch que tiene una configuración de controles que no me gusta nada. Hasta ayer estaba así:
20140912_120110.jpg 20140904_151107.jpg 20140912_120133.jpg

Meses atras ya le cambié el selector 3way por un rotatorio de 3 posiciones para cambiar de pastilla (junto al cutaway superior)
El pote al lado del cutaway inferior es el volumen de la pastilla del mástil
El pote al lado de la "F" es el volumen de la pastilla del puente
El pote más cercano al cordal es el tono único.

Me molestaba mucho que tubiera dos volumenes,y más que estubieran tan separados. Mi intención es dejarlo con un solo volumen, un solo tono y traspasar la entrada de jack en la parte frontal (manías que tiene uno).

He dejado el volumen único en el pote al lado del cutaway inferior, el tono al lado de la "F" y el jack donde estaba antes el tono:

20150129_141821.jpg 20140904_151107.jpg 20150129_141847.jpg

Lo ultimo que quizás le haga más adelante es cambiar el rotatorio de 3 posiciones por un balance, pero tampoco supondrá un gran cambio porque no uso "sonidos intermedios".

Podria probar de ponerle split-coils pero con estas pastillas lleva trabajo desmontarlas y separar los cables...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#400 por Camagroc el 01/02/2015

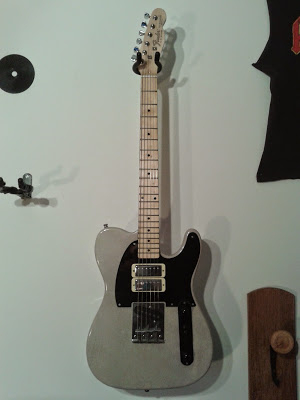

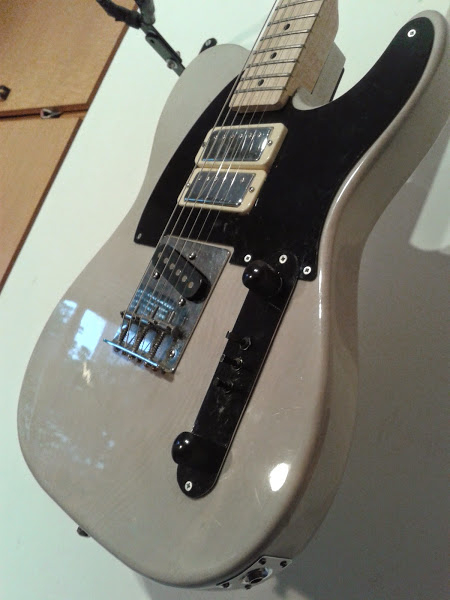

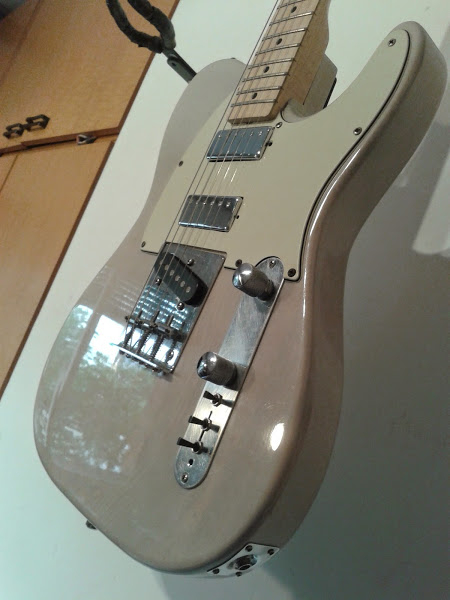

Bueno bueno! la Telecaster SHH ya está como yo queria.

He conseguido ponerle el tercer miniswitch de 3 posiciones para que la pastilla del puente se conecte en série o en paralelo a las otras dos. Así que ha quedado con 3 miniswitches de 3 posiciones, que dan 27 combinaciones, pero como hay dos de esas combinaciones que no suenan, eso resulta en 25 combinaciones de pastillas!!

20150131_120213.jpg 20141006_135032.jpg 20150131_120230.jpg


Video al canto. Cuesta un poco de entender las combinaciones con los miniswitches...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#401 por cuerdadeguitarra el 01/02/2015
Peta de puta madre! Horta power nano!

Cuerdas de guitarra y Pedales Boss

Subir
1
#402 por Camagroc el 01/02/2015
#401

Gràcies nanu!!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#403 por Camagroc el 01/02/2015

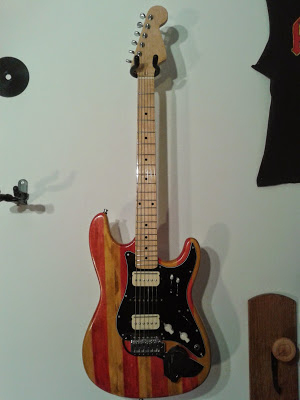

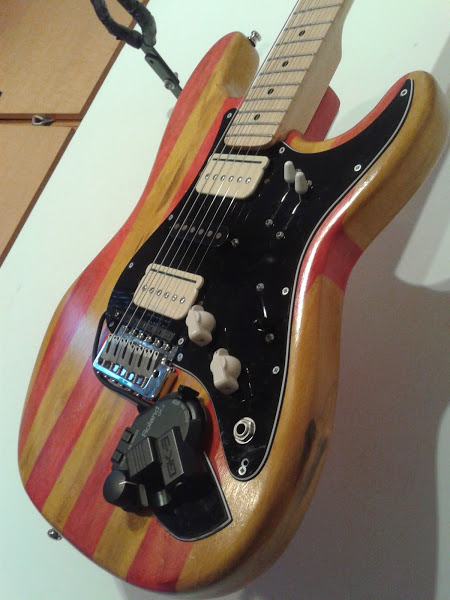

Ésta es la configuracion definitiva de la Stratocaster HSH con P-Rails y 33 combinaciones de pastillas! Y sin usar el viejo truco de ponerle combinaciones fuera de fase!

5way switch:
[H__] - [HS_] - [H_H] - [_SH] - [__H]

dos 4way switch gemelos para cambiar los sonidos de las P-Rails:
1.single Rail - 2.humbucker paralelo - 3.single P90 - 4.humbucker série

pushpull en el tono que deja sonando solo la pastilla del medio. Y suena solo en las posiciones 1, 3 y 5, con lo que también se puede usar como un kill-switch!

20150131_120129.jpg 20141217_135301.jpg 20150131_120140.jpg



Y además tiene la pastilla midi Roland GK3...

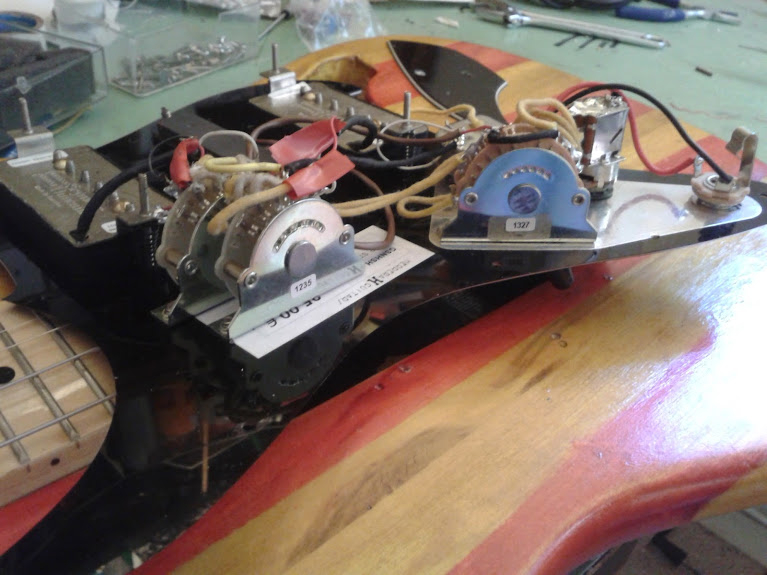

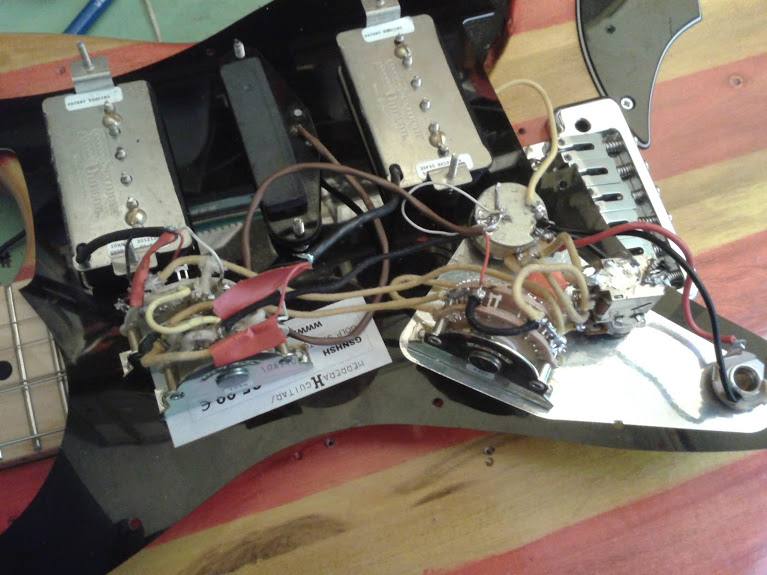

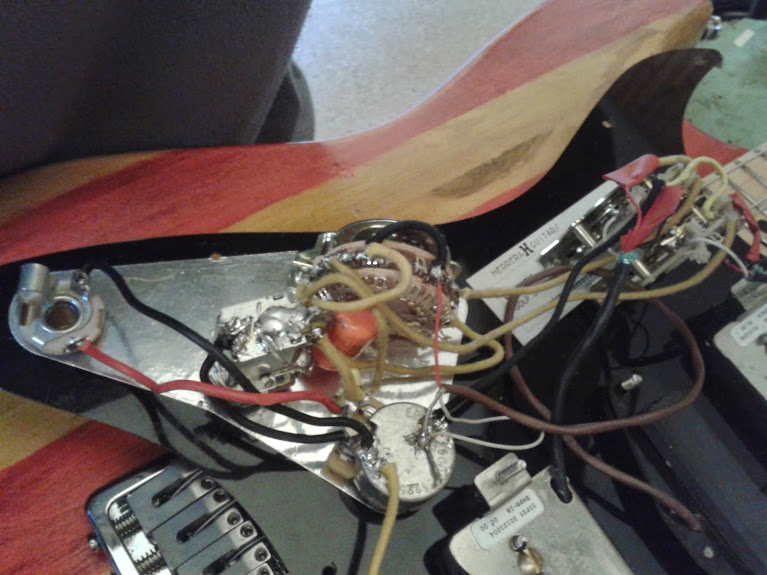

de regalo unas fotos de la electrónica:

20150131_113413.jpg 20150131_113423.jpg 20150131_113436.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#404 por Camagroc el 08/02/2015

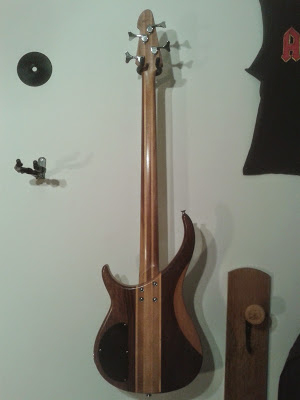

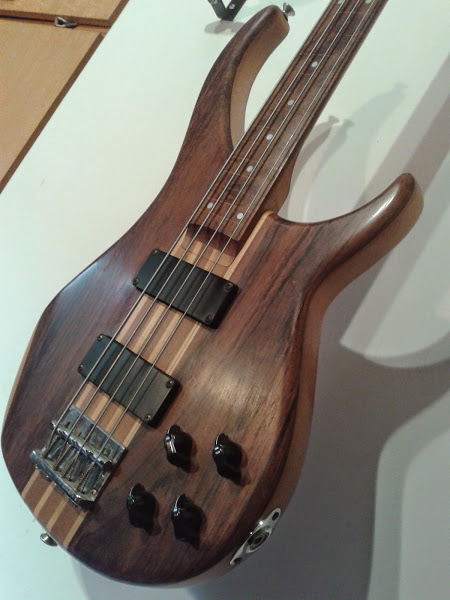

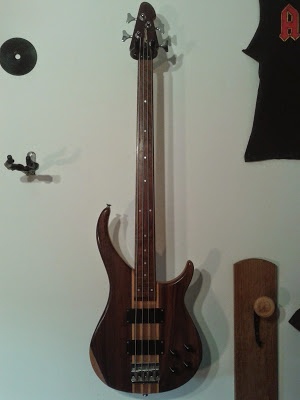

Bajo Peavey C4 Zephyr fretless con 20 combinaciones de pastillas diferentes.
un rotatorio de 5 posiciones y otro de 4. El de 5 para combinar las pastillas y el de 4 para combinar las bobinas de cada pastilla.

20150206_131355.jpg 20150117_180404.jpg 20150206_131406.jpg



conste que no tengo ni idea de tocar un bajo sin trastes

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#405 por Camagroc el 11/02/2015

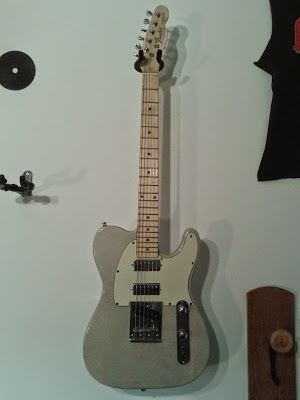

Solo un cambio estético en la Telecaster SHH que no afecta a ninguna de las funciones que tenia. Simplemente es que las dos minihumbuckers tan juntas con los marcos crema y el golpeador negro se me hacia incomoda de ver. Le he puesto un golpeador blanco envejecido con los huecos para las minihumbuckers en la misma posición en la que estarian las pastillas del medio y de mastil en una stratocaster.

He cambiado también otra vez la placa de controles por una metalica que he adaptado para situar los 3 miniswitchs.

20150211_131228.jpg 20141006_135032.jpg 20150211_131246.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#406 por cuerdadeguitarra el 11/02/2015
otia no había leído que sellamaba Cat Strat, mola ^_^

Cuerdas de guitarra y Pedales Boss

Subir
1
#407 por dr_cinicvs el 11/02/2015
#406 no había caido. Así como si una strat verde blanca y negra seria una Extrem Strat

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
2
#408 por Sullibass el 12/02/2015
pues yo veo esa strat muy aragonesa...
XDDDD
