Nos hacemos un simulador de amplis...

#1 por trino el 11/10/2007
Buenas a todos...

Bueno, aprovechando la semana libre, decidí empezar a enfilarme hacia el proyecto que tenía pensado comenzar... No sé en cuanto voy a terminarlo, la semana que viene otra vez al colegio y chau, pero espero no demore mucho...

Hoy fui con la lista a "ver" los componentes, y me traje todo lo que conseguí, faltaron pocas cosas... Me asusta un poco encarar un proyecto como este porque son muchísimos componentes, pero vamos a hacerlo con tranquilidad, y de una u otra forma, lo sacaremos a flote :cool:

Se trata del Sans Amp GT-2 de Pisotones. Es un simulador de amplis en formato pedal, con la posibilidad de emular 3 amplis distintos (Fender, Marshall y Mesa Boogie), con 3 modos para cada amplificador (Clean, Hi Gain y Hot), y la posibilidad de emular como si fuera poco, 3 posiciones virtuales de "microfoneo" (Classic, Center y Off Axis).
Aparte de todo esto, los correspondientes controles para volumen, ganancia y ecualización para graves y agudos...

El día que me planteé que sea este mi segundo proyecto (luego del gran Miser Amp de :aplausos:frasco:aplausos:, me encaminé en una infructuosa xD búsqueta para obtener el layout y la pcb, porque se compran por interné, pero en interné nada es imposible, y es así como en Tonepad encontré el pcb, el layout y el esquema... Aparentemente no sería correcto reproducirlos acá, pero acá pueden descargar el pdf con la pcb, el layout y el esquema, junto con la lista de componentes: PDF del GT-2. El layout es muy prolijo y comprensible, y por las mediciones que efectué, la pcb está a escala exacta. Aclaro que en mi visor de pdf tengo que poner el zoom al 80% para que me dé el tamaño real).

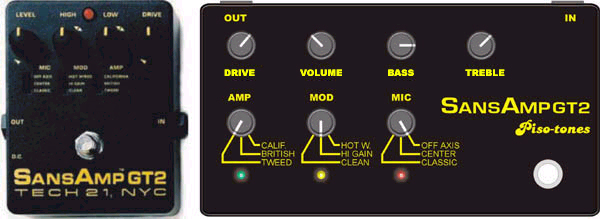

Aquí pongo una foto del GT-2 original y del GT-2 de Pisotones...


Y como no puede faltar, una muestra de audio, extraída también de Pisotones. Ellos pusieron 4 muestras de audio con distintas configuraciones, y está es la que más me gusta:

Muestra de Audio de Pisotones

La verdad, el sonido me parece muy bueno, no creo en la posibilidad de hacer algo que saque un sonido de tal calidad, pero vamos a ver ;)...

Ahora sí, a la lista de los componentes con su precio en pesos argentinos ( 1€ = aproximadamente $4,5 )

Resistencias:

4 de 1k---------$0.40
1 de 2k2 -------$0.10
2 de 3k3-------$0.20
1 de 6k2-------$0.10
11 de 10k------$0.60
10 de 22k------$0.50
2 de 33k-------$0.20
4 de 100k------$0.40
3 de 330k------$0.30
2 de 1M--------$0.20

Capacitores:
9 de 0.022 nF----$4.50
2 de 0.047 nF----$0.50
2 de 0.0047 nF---$0.40
6 de 0.01 nF-----$1.20
1 de 0.1 nF------$0.20
2 de 220nF------$0.50
1 de 560 pF-----$0.20
2 de 220 pF-----$0.40
2 de 2.2 nF-----$0.40
D de 0.0022 nF--$0.40
1 de 0.001 nF---$0.20

Potenciómetros y esas cosas:

4 de 100k Lineales (estos si los voy a poder conseguir :D)
3 controles giratorios de esos que parecen un pote, de 3 posiciones. Bien dicho, sería "3 Conmutadores giratorios 4P3T":D

Transistores y Circuitos Integrados:

1 - 2N5088
4 TLC072 ($1.30 cada uno)(En Pisotones descubrieron que usando 1 TLC072 y 3 TLC2262CP se obtendrá una ventaja importante que redundará en la calidad del sonido, y es la opción que usaré yo).

Otros componentes:

3 Leds bicolores--$3
Cablecitos de colores xD
cable coaxial apantallado para poner de los jacks a la plaqueta
Plaqueta virgen (una de 10x10 va bien),
plaqueta preperforada para el circuito que haría funcionar los leds
2 Jacks ($1.60)
Conector para Batería de 9v y/o transformador ($0.70)
3PDT (acá no hay Amptek, no sé cómo voy a hacer :|)

Y me arriesgo a anticipar otro elemento necesario:
...MUCHA PACIENCIA...

Es posible, por no decir bastante probable, que me esté olvidando de algún componente. De ser así, sobre la marcha lo agregaremos :ok:...

Acá una foto de los componentes que compre. Me faltó lo que va a ser más caro: Los potes, los conmutadores giratorios, el 3PDT y la caja.







Voy a comentar algunas cosas que creo que hay que tener en cuenta para hacer este proyecto:

Hay que ser lo mas prolijos posible con el cableado, ya que son muchisimos cables. De la plaqueta a los conmutadores giratorios salen no estoy seguro si 7 u 8 cables por conmutador. Ya tenemos entre 21 y 24 cablecitos. Agregar 3 por pote, en 3potes, un minimo de 30 cablecitos, más los dos segmentos de apantallado coaxial, que ocupa bastante espacio... Habrá que ser muy prolijo porque es un verdadero lío...

Los led que usa son bicolores. Dependiendo de la posición en que esté cada conmutador giratorio, es el color que tendrá el led correspondiente (verde, naranja o rojo). Si estuviera bien conectado todo, los verdes correspondierían a los sonidos menos saturados, y los rojos a los mas distorsionados... En Pisotones se usa una plaquetita preprerforada para los leds, y por evitar problemas es el modelo que voy a seguir...


Bueno, creo que eso es todo. Probablemente me olvide de comentar algo, así que lo que surja, asi como también a medida que vaya avanzando, les voy a ir dando noticia.

Es posible que hoy haga la pcb y suelde alguna que otra cosa, así que ya les comentaré...

A ver que les parece el proyecto :D...

Un abrazo :saludo:

http://www.guitarristas.info/foro/image.php?type=sigpic&userid=2357&dateli ne=1192016860

Subir
#2 por Conguito el 11/10/2007
Yo lo he montado para usarlo como previo de una etapa de potencia y lo primero que te aconsejo:
Todo el cableado que uses úsalo apantallado y llevando la malla en una de sus puntas a masa, es un circuito que hace muchísimo ruido cuando le pones la ganancia máxima.
El segundo consejo es que uses resistencias de película metálica para tener el menor ruido posible.
El tercer consejo es que uses una buena caja metálica para meter el circuito dentro para no tener ruidos.
Como ves, todo va relacionado con el ruido........es un circuito muy delicado, pero cuando funciona es la hostia.
Salu2.
Subir
#3 por frasco el 11/10/2007
¡¡¡Joder Trino!!!

No te arriendo la ganancia :risa:

Tienes los huevos como el caballo del espartero (expresión popular española que significa que eres muy valiente y macho :D)

Yo no me atrevo aún con ese cacharro (es que a mi me dan miedos los aparatos que tienen muchos cables)

Es un montaje que llaman para "avanzados" así que preparate a currar en "panic mode", paciencia y sigue los consejos de conguito (junto con phakkito, rubio, ikazategi y alguno mas que se me olvida es mi maestro ;)), que él lo ha montado dos veces, y el último con un resultado insuperable.


Seguro que lo consigues, yo es que me considero osado pero soy un cobarde :p

Pd.-Por cierto conguito, no encuentro tu post sobre el sansamp para darle el enlace a trino, quizás es que lo metieras dentro de otro en el que se hablaba de otro montaje y no recuerdo cual era.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#4 por Conguito el 11/10/2007
Era en el foro viejo y si no recuerdo mal era en el post en el que se hablaba de la v3 de tu miseramp si no me equivoco, en ese post se habló de muchos temas.......
Salu2.
Subir
#5 por frasco el 11/10/2007

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
--161673--
#6 por --161673-- el 11/10/2007
Este proyecto me parece bastante ambicioso si nunca has hecho nada de este estilo...yo particularmente no me atrevo con él...se que acabaría a ostias con los cables y quiero seguir manteniendo la paz familiar.......
Mucha suerte,la vas a necesitar y un +1 por intentar este proyecto
Subir
#7 por trino el 11/10/2007
BINGO!!!

http://www.guitarristas.info/portal-oculto/modules.php?op=modload&name=PNphpBB2&file=viewtopic&t=19498&highlight=amp

Muchas gracias por el dato y por el comentario a los dos :okis:!

Ahora mismo estoy por ir en un rato a hacer las impresiones de la pcb a ver si esta noche la puedo hacer. Mi viejo me trajo una botellita de percloruro que compró lista para usar el otro dia en una casa de electronica, asi que vamos a probar como va...

Conguito, una pregunta: Los cablecitos chiquitos que van de la plaqueta a los conmutadores giratorios, ¿también apantallados? ¿Vienen tan finitos? De ser así, entonces no hay más que decir, vamos a hacerlo lo mejor posible...

Frasco, yo la verdad no estoy un poquito confiado de cómo puede salir esto, mirá que pasar de un miser amp a esto es casi una locura, así que veremos. Por suerte acá está el foro, asi que... Aver si te animás a hacerte uno frasco ! :D

Un abrazo y gracias :saludo:

P.D.: Me ganaste de mano frasco :D

http://www.guitarristas.info/foro/image.php?type=sigpic&userid=2357&dateli ne=1192016860

Subir
#8 por trino el 11/10/2007
Muchas gracias por la suerte Rubio :okis:, es muy obvio que la voy a necesitar :D

Gracias a vos frasco también por el mensaje, me sirvió mucho, especialmente las fotos.

Conguito, en las fotos pude ver perfectamente el tema del cable apantallado. Y las muestras de audio :O. Sin palabras...

Respecto a las resistencias de película metálica, no sé si será posible conseguirlas acá... Se me ocurrió "forrarlas" en papel de aluminio o algo de eso, pero para alguien que conoce del tema creo que puede llegar a ser una solución muy "estúpida"... No sé si serviría...

En todo caso, voy a conseguir los cables apantallados para hacer lo mejor posible el circuito, pero es probable que como vos, tenga que hacer una segunda versión...

Gracias nuevamente :saludo:

http://www.guitarristas.info/foro/image.php?type=sigpic&userid=2357&dateli ne=1192016860

Subir
#9 por frasco el 12/10/2007
Cable apantallado y tubo termoretractil es un detalle importante para que esas masas no queden por ahí sueltas que con tanto cable, fijo que hay contacto y pueden producirse bucles de masa.

El tubo es barato y facil de usar


Pd.- Jejejé, ese montaje del hilo está aún sin terminar, a falta de pedir una válvula y un zócalo, pero por casualidades del destino, estoy esperando que se me cruce otro proyecto con válvulas par hacer el pedido conjunto. El sansamp es un cacharrito al que tengo ganas de meterle mano y montarmelo en plan combo o en plan sobremesa, pero yo necesitaré mas de una semana de vacaciones, y por ahora no tengo tiempo (me estoy dedicando a tocar)

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
--161673--
#10 por --161673-- el 12/10/2007
Yo le tengo ganas al Box of Rock que ya anda por ahí el layout y demás...creo que Congo puso el enlace...en el paraiso del Diyer sale la referencia...el Fulldrive 2 también es apetecible y también anda por ahi todo el esquema y demás
Subir
#11 por frasco el 12/10/2007
Rubiolus escribió:
Yo le tengo ganas al Box of Rock que ya anda por ahí el layout y demás...creo que Congo puso el enlace...en el paraiso del Diyer sale la referencia...el Fulldrive 2 también es apetecible y también anda por ahi todo el esquema y demás


El fulldrive es otro que tengo en la recámara. Es un cacharro que me pone y es mas sencillito que el gt2.
Del fulldrive2 tengo sacada una pcb propia para "principiantes/intermedios" en la que lo he ordenado todo y los potes van a la placa en lugar de cableados, pero está sin testar.

El box of rock no me tira mucho peeero si se pone a tiro caerá.

me tiene algo parado una tontería: el problema de mejorar los chasis miser, para adaptarlos a la nueva filosofía diy&dic, tengo la idea pero no encuentro los materiales.

Bueno, eso y el trabajo, y la familia, y la vuelta a los ensayos y la pereza y...

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#12 por Conguito el 12/10/2007
Se agradece la recopilación frasco, voy a abrir un nuevo hilo ahora mismo con el sansamp y detallitos del trabajo de ese ampli de 8 W.....
Salu2.
