Muy facil, Hazte una fuente para pedales sin ruidos 9v!!!!!

#37 por Pipo Valero el 26/01/2015
Gracias, tony. En lo que lo tenga listo, creeme que subire fotos para agradecerte por tu ayuda. Saludos desde venezuela!
Subir
#38 por TonyGT-Ibiza el 26/01/2015
me alegra tio, ya nos enseñas esas fotos que veamos tu estupendo trabajo, un saludo!!

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#39 por Pipo Valero el 12/02/2015

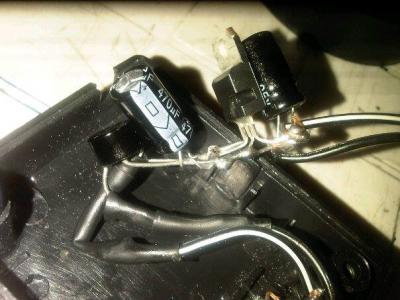

Gracias a los que ayudaron en este foro y en especial a Tony que me ayudo bastante para hacer este proyecto. Aqui les dejo las fotos del transformador
Archivos adjuntos:
BBCode:
Subir
#40 por Pipo Valero el 12/02/2015
aca mas fotos
Archivos adjuntos:
BBCode:
Subir
#41 por TonyGT-Ibiza el 13/02/2015
¿al final conseguiste hacerlo funcionar? me alegro, a veces pasa que los puentes de diodos no viene marcado cual es cada pata, yo a veces me oriento con las que si estan marcadas para deducir cual es el positivo o el negativo, hasta incluso los de corriente alterna, pues si esta marcado solo uno ya deduzco que el otro es el que esta frente a el,

Ese es uno de los motivos por los que deje de comprar los puentes rectificadores redondos, muchos vienen con las letras borradas y no sabes cual es cada pin, prefiero los planos cuadrados que vienen bien serigrafiados, un saludo.

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
1
#42 por Pipo Valero el 13/02/2015
Si! resulta que el problema era los daisy chains que me hice que estaban malos. El transformador quedo muy bien gracias a Dios! lo que estaba pensando era hacerme como una fuente con el pedal de 12v y asi poder tener 8 salidas a 9v y una a 12v
Subir
#43 por TonyGT-Ibiza el 14/02/2015
eso es muy facil!!! saca un ramal de la salida del transformador y te haces un circuito igual a este conectado al mismo transformador, lo unico que tienes que hacer con este circuito es meterle un 7812.

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#44 por TonyGT-Ibiza el 14/02/2015

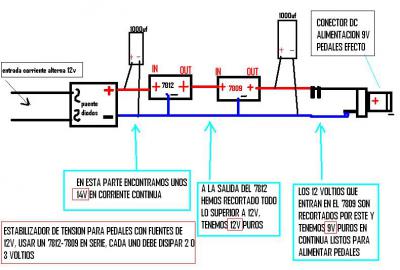

Ah, se me olvidaba!! hay una modificacion interesante para cuando en vez de usar transformadores de corriente altena de 9v utilizamos uno de 12voltios, matamos dos pajaros de un tiro, 1 repartir la tension a estabilizar entre 2 estabilizadores y ademas tenemos un recorte mas puro y una corriente continua muy estable:

Cuando convertimos 12voltios de alterna a corriente continua, aumenta la tension a unos 14 voltios, si esta tension entra en el 7809 directamente, tendra este que hacer el esfuerzo de recortar aproximadamente 5 voltios sobrantes,
entonces con esto lo que hacemos es repartir este recorte entre los dos estabilizadores, ademas, este doble recorte nos ofrece una corriente continua todavia mas pura, si antes tu fuente asi metia cero ruidos, ahora mete menos ruidos que cero jaja.
Archivos adjuntos:
alimentar pedales con fuentes de 12v.JPG
BBCode:

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#45 por Pipo Valero el 16/02/2015
esta excelente ese diseno que mandaste! ahora lo que queria saber era si podia hacerme un esquema donde del mismo transformador de 12v puedo sacar varias salidas de 9v y una de 12v
Subir
#46 por TonyGT-Ibiza el 16/02/2015
claro que se puede, es muy facil.

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#47 por Pipo Valero el 17/02/2015

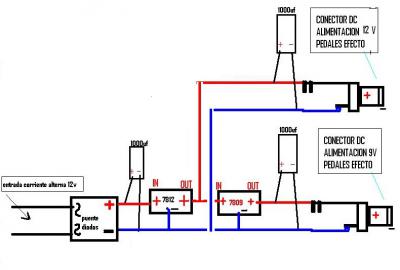

Tony corrigeme si estoy mal!! creo que asi podria ser pero tengo dudas
Archivos adjuntos:
alimentar 12v y 9v.jpg
BBCode:
Subir
#48 por TonyGT-Ibiza el 17/02/2015
perfecto, yo lo iva hacer cuando tuviese un rato, ayer estuve liado, ademas le has puesto su condensador a la salida de los 12v, muy bien tio :brindis:


pd: por cierto, gracias a tu idea yo me tengo que modificar mi pedalera y hacerme eso mismo que tu has pintado, asi tendre una salida de 12v, tambien es interesante tener una salida de 6 voltios o 4.5v para alimentar un marshall ms2, este cuando lo alimentas con poca tension hace una distorsion muy valvulera y añeja que mola mucho.

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
