Montaje pedal Mesa/Boogie Dual Rectifier (muy económico).

#493 por TonyGT-Ibiza el 30/06/2013
lpazc escribió:
Hola, gracias por sus respuestas #487 #488 #489 #490 .
Aunque también leí que los de poliester tienen un muy buen sonido en comparación a los electrolíticos, que según se dice, suenan horrible colocándolos en determinadas posiciones del circuito, ya sea cerca de transistores o de los potenciómetros...
¿Eso tiene algo de razón?
Adjunto una imágen del capacitor que me vendieron. Solo que el mio es a 50V.
puede ser, yo no entiendo mucho, pero cuando los que realizan los circuitos especifican que no se usen electroliticos polarizados seguro que es por lo que tu dices,
en los montajes los electroliticos se usan mucho para el refiltrado, se colocan mucho entre positivo y masa para conseguir una corriente continua de 9v mas pura y en algunas partes similares de los montajes.

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#494 por Opfer el 05/07/2013
Hola a todos.
Este foro es excelente y he estado siguiendo el tema desde hace bastante tiempo, hasta que me anime por hacerme un DR Boogie finalmente.

Tengo una duda con respecto al Raw/Vintage/Modern mod. donde puedo seleccionarlos mediante un switch On/Off/On.
En este post (http://www.diystompboxes.com/smfforum/index.php?topic=55198.msg506926#msg506926) indican que se tiene que poner cambiando el condensador de fuente del 1er J201. El modo Raw sería el capacitor como esta, el modo Modern uno de valor más grande y el modo Vintage sin capacitor.

En el layout de gaussmarkov ¿sería el C17? y si es así, ¿es sugerible cambiar este capacitor por estos valores como mencionan en este post? http://www.handmades.com.br/forum_antigo/index.php?topic=13514.msg17076#msg17076 (En portugués, usar traductor de Google)

Modern: 10uF
Raw: 0.33uF
Vintage: Bypass
Subir
#495 por TonyGT-Ibiza el 05/07/2013
muy interesante, yo me hice uno hace varios años y ahora me estoy armando otro, es el mejor pedal de distorsion que he probado junto con el shredmaster y el jcm800 en pedal, los 3 mejores, pero este es el ganador,

eso que has puesto esta muy bien, este pedal tiene mucho juego para cambiar condensadores y no solo en el tonestar, si no yo por ejemplo jugaba con el condensador c21 que no se si es de 1uf o de 0.1 uf y le probaba varios valores y obtenia distorsiones gruesas, afiladas y fuzzeras, en muchos condensadores vale la pena poner pin para quitar y poner para probar varios tipos de condensadores.

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#496 por godsavemetal el 06/07/2013
Opfer escribió:
Hola a todos.
Este foro es excelente y he estado siguiendo el tema desde hace bastante tiempo, hasta que me anime por hacerme un DR Boogie finalmente.

Tengo una duda con respecto al Raw/Vintage/Modern mod. donde puedo seleccionarlos mediante un switch On/Off/On.
En este post (http://www.diystompboxes.com/smfforum/index.php?topic=55198.msg506926#msg506926) indican que se tiene que poner cambiando el condensador de fuente del 1er J201. El modo Raw sería el capacitor como esta, el modo Modern uno de valor más grande y el modo Vintage sin capacitor.

En el layout de gaussmarkov ¿sería el C17? y si es así, ¿es sugerible cambiar este capacitor por estos valores como mencionan en este post? http://www.handmades.com.br/forum_antigo/index.php?topic=13514.msg17076#msg17076 (En portugués, usar traductor de Google)

Modern: 10uF
Raw: 0.33uF
Vintage: Bypass


Nº 444 miralo ya lo he posteado; por favor leerse el tema ya está respondido lo que estás preguntando!!!
Subir
#497 por TonyGT-Ibiza el 06/07/2013
godsavemetal escribió:
godsavemetal escribió:
Es solo poner un switch ON/OFF/ON que cambia el capacitor de entrada a 0,33uF, nada y 22uF haciéndolo RAW/Vintage/Modern


Sabes soldar al menos???? el de 22uF es electrolítico/tantálico y el de 0,33 es cerámico/mylar/multilayer o lo que encuentres; sabes hacerlo con un interruptor ON/OFF/ON???

Bueno SUERTE!!!!!!!!!!!!

Va en adjunto ...................

interesante, no lo habia visto, bueno yo tengo hecha la placa del gustavok, la que hice la otra vez, esa funcionaba bien, esta seguro que tambien pero no la he probado.
Archivos adjuntos:

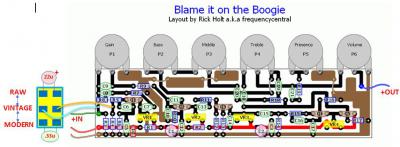

Dr BOOGIE Rick Halt+mod selector IN.jpg
