Modificaciones Champion 600

#1 por luisito el 26/04/2016
Se me ha ocurrido abrir este hilo para compartir las modificaciones que le voy haciendo al Champito.

La idea es que vayáis aportando ideas o experiencias al respecto y asi ir aprendiendo y viendo las muchas posibilidades que tiene este maravilloso Ampli.
Archivos adjuntos:
Champion 600.jpg
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
2
#2 por luisito el 26/04/2016
Que es el Fender Champion 600

Pues el auténtico original de 1948 era el más pequeño de la llamada serie Tv por el frontal en forma de Tv de la época.

Era un circuito muy sencillo con 3 válvulas, una 12ax7 en el previo, una 6V6 Gt en la etapa y una rectificadora 5Y3.
Mucho mas parecido al famoso Champ 5F1 de Tweed de los 50 en sonido que la reedición actual, que no comparte circuito.

El actual, por eso mismo llamado por Fender Vintage Modified, corresponde mas bien al posterior Champ Blackface, excepto porque los tonos van fijos (pero lleva tonos a diferencia del Champ 5f1/5E1) y porque la rectificación es a diodos. Tampoco lleva una 6V6 GT en la etapa sino una 6L6.

Para que se entienda, es como si a un champ blackface le hubieran pegado los potenciometros de tono en el centro y le hubieran sustituido la válvula rectificadora por unos diodos.

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
1
#3 por luisito el 26/04/2016
Que mejoras sencillas se le pueden hacer

Las primeras que yo le hice fue sustituir la tela de terciopelo que hace de rejilla por una arpillera, ya que la original es excesivamente tupida y no deja "respirar" al altavoz, lo cual se traduce en vibraciones indeseables.

Hay quien sustituye el altavoz, pero sin esta mejora es un mal negocio.

Ya de paso le sustitui los tornillos que sujetan la tapa trasera por unos imanes de puertas de muebles, de forma que puedo abrirlo para usarlo, con lo que no solo el ampli suena mejor a mi gusto sino que las válvulas tambien refrigeran mejor.
Archivos adjuntos:

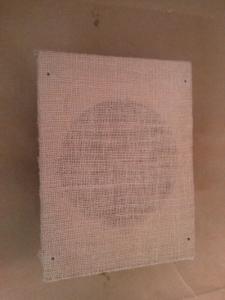

Rejilla frontal.jpg
BBCode:

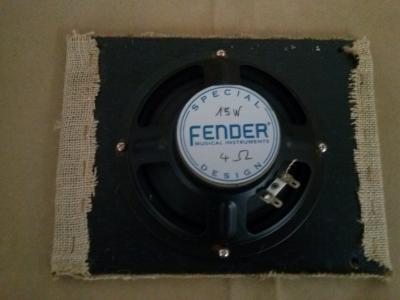

Rejilla Trasera.jpg
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
1
#4 por luisito el 26/04/2016
Para sustituir hay que desarmar completamente el chasis, dentro nos encontramos una tabla que está sujeta al mueble mediante los cuatro tornillos que se ven en el frontal y que sujeta a la vez el altavoz y la tela que hace de rejilla.

Otra de las mejoras que primero hice fue sustituir la válvula chinorris de previo por una de mayor calidad, con lo que conseguí un mejor sonido además de un techo mayor de limpio.

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
1
#5 por luisito el 26/04/2016
Modificaciones posteriores

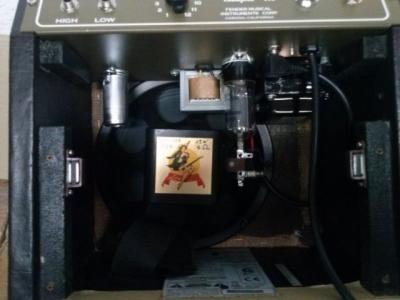

Hace poco conseguí en este mismo foro un altavoz Hepner P8R de 8" y 4 Ohmios muy similar al Jensen P8R que montaban los Champ 5F1 y 5E1, asi que decidí instalarselo.

El altavoz original del Champion 600 es de 6", asi que el primer problema que nos encontramos es que la tabla interior no sirve y hay que hacer una nueva que ocupe completamente el interior quedando por detrás del chasis, además hay que hacerle el nuevo agujero pegado a la izda y abajo para evitar que el iman del nuevo altavoz choque con la 6L6.
Archivos adjuntos:
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
1
#6 por luisito el 26/04/2016
El sonido a mejorado bastante, es solo 2 pulgadas mayor que el anterior, como la ventana TV es grandecita no le tapa en ningún momento por el frontal, aunque queda muy justito.

No solo se notan mejores frecuencias grabes, sino que al ser un altavoz de la época (1953 en concreto) el sonido es mucho más vintage, que justamente es lo que yo buscaba.

Los cerámicos son altavoces mas eficientes, y hay quien los prefiere sobre los de alnico, pues busca un sonido mas "moderno" y limpio.
Los de alnico suelen llevar el cono de cartón y sueltan unos matices distintos destartalados que sobre todo para slide y blues o cigar box van de lujo.

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
1
#7 por luisito el 26/04/2016

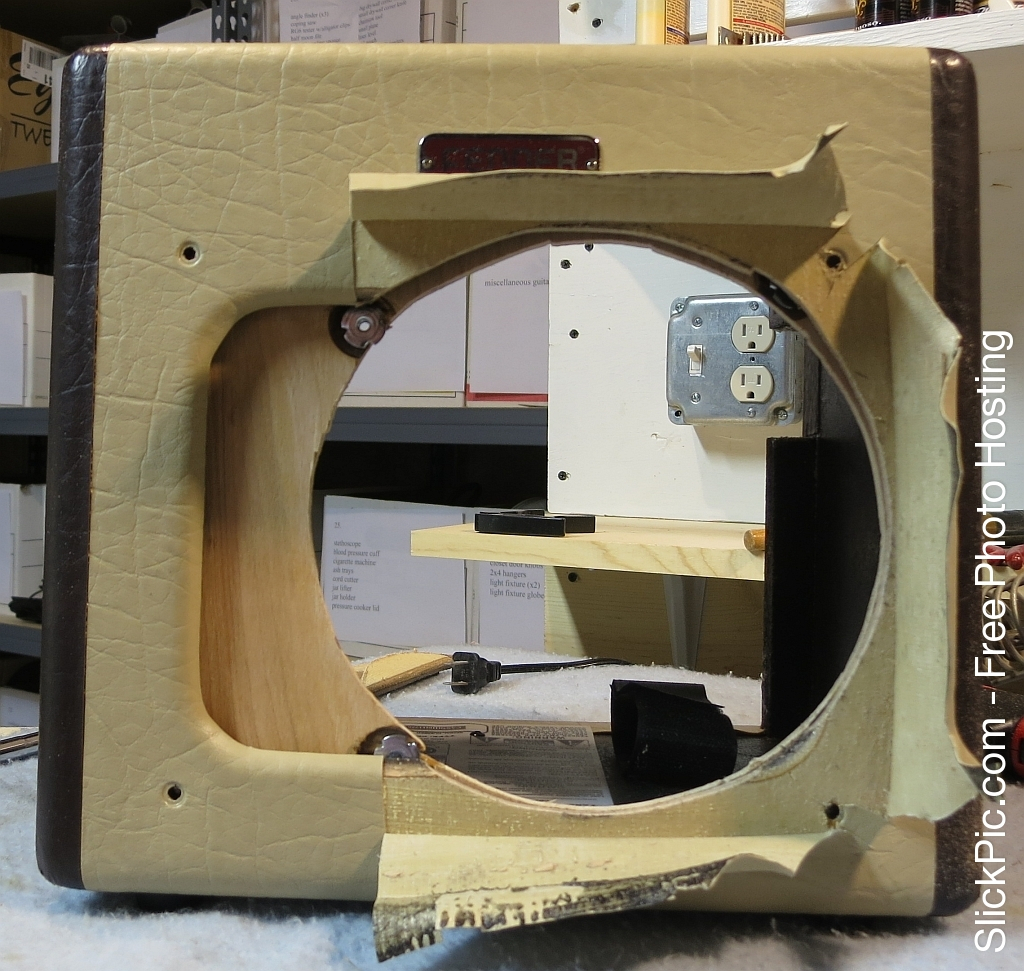

Pero que nadie destroce el frontal de este bonito mueble, no es necesario, he visto esta burrada por la web


http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
2
#8 por luisito el 26/04/2016
No tengo muy buenas fotos del proceso, pero antes de poner la rejilla de arpillera me quedó así. Por supuesto al final quedó una vez puesta la rejilla como se ve en el primer post del hilo, que es su estado actual.
Archivos adjuntos:

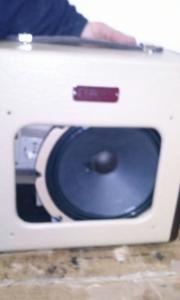

Hepner delante.jpg
BBCode:

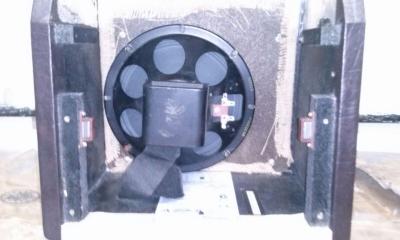

Heppner delante.jpg
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
1
#9 por luisito el 26/04/2016
Que mas se puede hacer

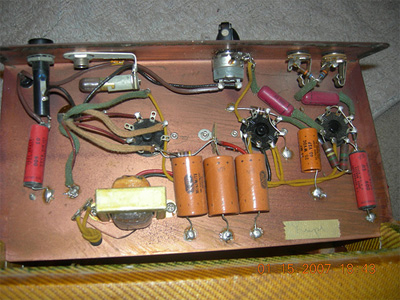

Las posibilidades son infinitas, desde pequeñas modificaciones muy necesarias, como modificar el bias fijo para que no se achicharre la válvula de la etapa, ya que por lo visto viene con un valor muy alto de fábrica hasta construir un auténtico punto a punto Champ 5F1 como he visto por la web


http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
1
#10 por luisito el 26/04/2016
Puesto que yo ya tengo un Champ 5E1 punto a punto, eso lo he descartado, pero voy a encargar a un amigo dos cosas (es lo que él me ha aconsejado ya que en eso yo ni idea).

Por un lado ajustar el bias fijo a un valor más apropiado, sustituir el potenciometro de volumen por uno de calidad y cambiar algunos componentes para limpiar ruido "hum".

Si se hace ya iré contando los avances.

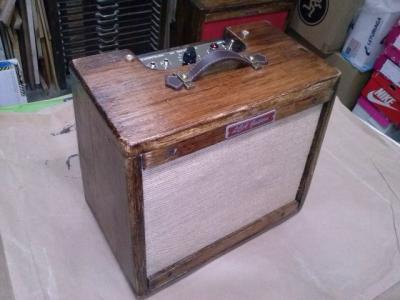

Por cierto, una fotillo de mi Champ 5E1
Archivos adjuntos:
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
1
#11 por Tokai el 26/04/2016
Coño luisito ya estamos enredando? :D que vas a convertir al Champ 600 en una másquina de matar!

El tonestack es una de las modificaciones que se le hacen a este ampli, se le puede sacar los tres potes de tono, o bien hacerle bypass para hacerlo saturar un poco más, ya que al ampli le falta mala leche, no como a su abuelo el Champ.

Otra modificación que se le puede hacer es eliminar o reducir la resistencia de feedback negativo para que raje más.

Y una más en el previo, doblar el valor de la R2 y la R8 para ncrementar la ganancia.

Si alguno de mis proyectos o reviews te ha parecido interesante puedes encontrarlos todos en mi blog: GUITARS & TUBES
http://guitarsandtubes.blogspot.com.es/

Subir
1
#12 por luisito el 26/04/2016
Joer, bienvenido, contigo esto ya se pone interesante :amigos:

También eliminar el famoso condensador que llevan los 5E1 y no los 5F1.

Pero de eso quería yo hablar.
