Apantallado de clable de la pastilla del mastil en telecaste

#1 por pepetrauma el 01/04/2014
ya sabeis mi trabajo realizando una telaster - teleacustic en una guitarra hueca como proyecto , Entre los objetivos iniciales era el apantallado de la guitarra , pero me surgio el problema de que como apantallar los cables ya que las cajas portadoras de las pastillas si van apantalladas , y la caja de los potes tambien .
La solucion inicial fue comprar cable de audio apantallado pero debia entonces que realizar una soldadura de cables de las pastilla dentro de la caja, Así que se me ocurrio la manera de hacer en casa cable apantallado. ( filosofía Spidey , si lo puedes hacer tu , porque no lo haces .

Os pongo el proceso de modo lento y con varias entradas para explicarlo, y espero que aquellos que apantallais vuestras teles y stratos os sirva para realiza el apantallado por esos tuneles de maderas que uno no sabe como hacerlo .

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
#2 por pepetrauma el 01/04/2014

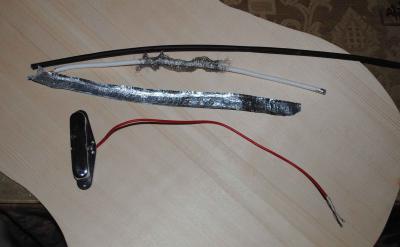

PArtimos de la pastilla ( en mi caso una wilkinson " china" ) un cable coaxial de televisores al que le he quitado la funda que lo recubre , con cuidado he comprimido el cable metalico coaxial y dejado en tubo principal rigido del cable , retirado el papel de apantallado , y tubo termoretractil-
Archivos adjuntos:
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
1
#3 por pepetrauma el 01/04/2014

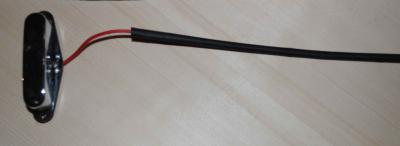

primero he colocado un trozo de tubo termoretractil para proteger los cables
Archivos adjuntos:
tubo termoretractil.jpg
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
1
#4 por pepetrauma el 01/04/2014

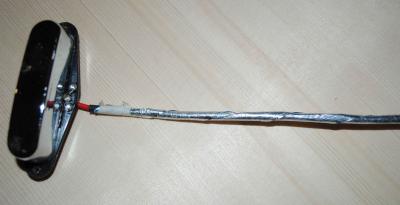

posteriormente he forrado con el papel de apantallar del cable coaxial de tv el tubo una vez dado el calor
Archivos adjuntos:
apantallado fase 1.jpg
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
1
#5 por pepetrauma el 01/04/2014

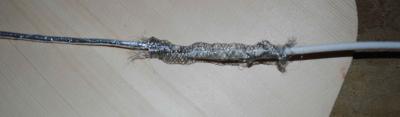

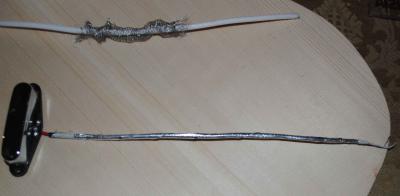

despues he colocado el tubo con el cable de apantallado unido al cable y he pasado el cable metalico con cuidado hasta colocarlo en su posicion final
Archivos adjuntos:
materiales para apantallado fase 0.jpg
BBCode:

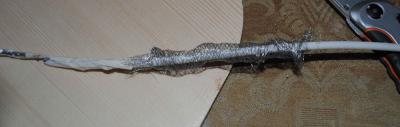

fase de apantallado fase 3.jpg
BBCode:
apantallado fase 3-5.jpg
BBCode:

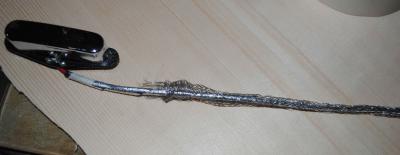

cable de apantallado fase 4 copia.jpg
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
1
#6 por pepetrauma el 01/04/2014

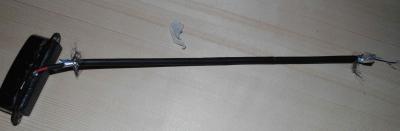

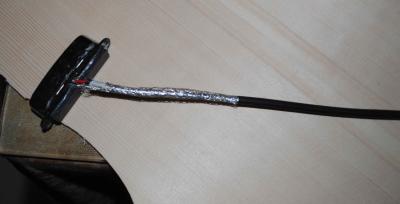

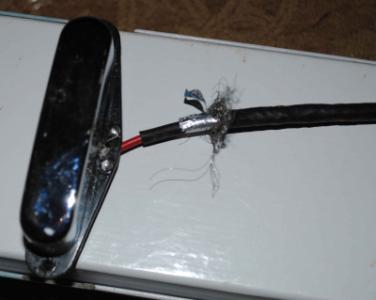

finalmente he colocado un nuevo tubo termo retractil y todo terminado . Espero que os haya gustado y os sirva
Archivos adjuntos:
apantallado fase 5.jpg
BBCode:
fase final apantallado , copia.jpg
BBCode:
pasitalla y cable apantallado.jpg
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
1
#8 por luis67 el 06/04/2014
Ni se me había pasado por la imaginación eso.

Gracias por el aporte.
Subir
#9 por pepetrauma el 06/04/2014
" la necesedida agudiza el ingenio " , o lo miras en un libro que habitalmente alguien ya lo hecho
