Transformar Ampli Talmus en EPIPHONE VALVE JUNIOR

#1 por buscomadrid el 26/10/2013
Buenas, tengo este amplificador Talmus, sigue funcionando aunque con zumbido que no he sabido quitar. Vi en ebay este kit y lo he comprado:

http://www.ebay.es/itm/350899923338?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649

La idea es vaciar la parte electrica del Talmus, menos el transformador de 220v que pensaba reutilizar para el kit. Necesitare hacer una nueva bandeja, (con los agujeros correspondientes), las valvulas no vienen, ¿recomendais las que indica?, queria provechar el altavoz del tamus.......¿es posible?
¿Creeis que esto es viable?
Es por aprovechar el "mueble".....
La verdad es que ya puestos creo que seria interesante poner dos entradas......pero no se si sera posible, vamos como estaba el viejo Talmus.
Saludos, y gracias
Archivos adjuntos:
BBCode:
BBCode:
Subir
#2 por buscomadrid el 29/10/2013
Hola, primer problema llego el kit, pero sin ninguna instruccion de montaje, vamos que no se como va todo conectado.
Por favor alguien sabe como va?
Saludos, gracias
no tanto el esquema sino algo grafico....para ver como esta todo conectado.
Subir
#3 por buscomadrid el 01/11/2013
Hasta que sepa como va, voy a por las piezas, transformador principal ¿podia valer este?

http://www.ebay.es/itm/TRANSFORMADOR-DE-ALIMENTACION-220V-AC-A-2X6V-6A-12V-3A-CHASIS-ABIERTO-BD8292-/350906053161?pt=LH_DefaultDomain_186&hash=item51b3a17229

Pero no veo donde va la masa....deberia llevar tres conexiones de entrada negativo , positivo, masa; los 220v de casa, vamos lo normal.
Creo que es mejor que reutilizar el del viejo talmus...y tampoco parece un coste muy alto.

no se que tipo de conexiones lleva la pcb pequeña, donde est la entrada roja y negra. en el centro lleva 6 conexiones..y ni idea de como van.

Saludos.
Subir
#4 por giovanni spain el 02/11/2013
Hola, Buscomadrid.
Creo que ese transformador no te sirve: el primario es correcto (0, 125 y 230 V) pero en el secundario tienes dos salidas de 6 V y ninguna de alta tensión.
Para alimentar el circuito que has comprado necesitas tener un transformador con dos secundarios:
.- Uno de alta tensión (unos 300 V) y poca intensidad (con 0,2 A es suficiente) para alimentar el circuito electrónico.
.- Otro de 6,3 V y al menos 2 A para alimentar los filamentos de caldeo de las válvulas.

El transformador del Talmus te podría servir si era un ampli de válvulas, si era un combo a transistores (como parece) no tendrá salida de alta tensión y entonces tampoco te servirá.

Respecto al altavoz, casi seguro que si puedes utilizarlo, ya que el trafo de salida del Epiphone Valve tiene salidas para 4, 8 y 16 Ohms, solo tendrás que asegurarte de conectarlo en la salida correcta.

Soy de Triana, lo digo sin ánimo de ofender...

Subir
#5 por giovanni spain el 02/11/2013
Hola de nuevo, Buscomadrid.
Por las preguntas que haces y las dudas que tienes, me parece que no estas muy puesto en electrónica, y un amplificador de válvulas es un equipo en el que hay tensiones peligrosas. No sé si eres consciente del "jardín" en que te estás metiendo...
Antes de hacer pruebas, consulta aquí en el foro o a un especialista las dudas que vayan surgiendo. No hagas nada hasta estar completamente seguro de cómo va. Es por tu seguridad.
Animo y adelante, pero con cuidadín.

Soy de Triana, lo digo sin ánimo de ofender...

Subir
#6 por buscomadrid el 03/11/2013
Hola, Giovanni, lo primero muchas gracias, por la respuesta. Por lo que he visto dentro del foro todo el mundo recomienda mucha prudencia, por lo que tendre cuidado.
La verdad no tengo mucha experiencia en electronica, solo de montar algunos pedales....pero vamos no como vosotros.
Me gustaria construirlo, pero estoy viendo que se esta complicando, por ejemplo el transformador no me quiero gastar mucho, pero a ver donde consigo uno barato con esas caracteristicas, las valvulas, mas de lo mismo. (os agradeceria sugerencias).
El kit no encuentro un layout que me oriente......
La pcb, pequeña corresponde a la parte de atras de un buguera de hecho eso es lo que pone en la pcb, y parece que lo pines tienen la funcion de seleccionar los ohm del altavos de salida. Pero la pcb principal llava unas cuantas salidas/entradas que no se con que corresponden.

Ma gustaria ir por partes, de momento creo que iria a lo que me falta:
transformador, y valvulas, y la parte de chapa.

Os agradezco cualquier tipo de ayuda, tanto en sugerencias de las partes que me hacen falta como en el el Layout, de este ultimo no encuentro nada por la red.

Muchisimas gracias a todos por la posible ayuda, y espero que sirva para que otros tambien se animen.

Si os parece ire publicando lo que vaya haciendo, con vuestra ayuda.

Saludos, y muchas gracias.
Subir
#7 por bestron el 04/11/2013
totalmente de acuerdo con giovanni, sobre todo en el tema de la "seguridad".

por lo que comentas creo que necesitas leer un poco más y empaparte del tema válvulas. montar un ampli no es como montar un pedal, que es colocar todas las piezas del puzzle y ya, tienes 9v y con eso no da ni para encencer un vibrador :mrgreen: tienes que tener un mínimo de conocimientos, sobre todo si tienes el ampli montado y no suena, que es cuando hay que enchufar y ponerse a medir. ahí ya estás manejando voltajes que son muy peligrosos.

con un mínimo de cuidado, conocimiento y precaución no pasa nada, pero la seguridad lo primero :guitarrista:

PD: Luisito, sarasa

Subir
#8 por bestron el 04/11/2013
por cierto, no sé si hay layouts del VJ, esquemas del original hay mil por la red. he visto layouts pero de las mods y en montaje con placa tipo PTP, no tiene nada que ver con tu cacharro.

casi te sale más a cuenta buscar fotos de uno original por dentro, no lleva mucho cable - los de calentadores, B+, diodines, masa y trafo de salida van a la PCB, luego hay un par a los potes y creo que ya ;)

ojito con el PT que suele ser multitap para lo que viene de la pared, tienes que poner los de 240V o vas a convertir el cacharro en una tostadora

PD: Luisito, sarasa

Subir
#9 por buscomadrid el 04/11/2013
Muchas gracias, Bestron, la verdad es que me estoy echando un poco para atras, el caso es que son pocas piezas, pero el layout no lo encuentro por ningun lado, las mods como dices si que hay, pero esto nada. Las fotos que veo no son muy detalladas......
En fin que estoy viendo que me he confundido con todo esto......
Gracias.
Subir
#10 por buscomadrid el 04/11/2013
Por fin un hilo de luz!!!!!!!!!!!!!!
Escribi al que me lo vendio....me recomienda este transformador, (a ver que os parece):

https://www.tube-town.net/ttstore/product_info.php/info/p443_Hammond-370AX.html

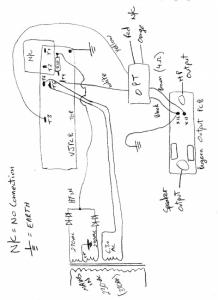

Y me ha hecho este layout!!! ¿que opinais?

La verdad es que parece que el tio ha puesto de su parte......

Saludos.
Archivos adjuntos:
VJ PCB Wiring235.jpg
BBCode:
Subir
#11 por bestron el 05/11/2013
buenas,

perdona, no pretendía "desanimarte" con el proyecto, sino más bien todo lo contrario - que te empaparas bien de todo lo relacionado con el mundo de las válvulas, pero sobre todo leer mucho y bien sobre la seguridad y los peligros de trabajar con amplis de válvulas.

eres de madrid? si quieres quedamos un día y te lo monto en cero coma por la patilla, pero las birras las pones tú :brindis:

de todos modos con ese layout deberías de tener de sobra para montártelo ;) lo único que me da pena es que al final te va a salir más caro el collar que el galgo, encuentras harley bentons y epis VJ en formato cabezón por unos 90 euros de segundamano.... ese trafo seguro que te vale, pero mirando el precio ni me lo plantearía (no he mirado las specs), prefiero usar ese trafo en un proyecto más divertido, tipo Tweed Champ, Deluxe, etc. o incluso un SE más curiosote tipo Silvertone. Los Vj no están mal pero no me apasionan, son muy monotemáticos, tiene un sonido ni limpio ni sucio abajo y arriba zurran bastante, pero hay que apretarlos a rabo en el local. y tampoco soy muy fan de las EL84...

PD: Luisito, sarasa

Subir
#12 por buscomadrid el 05/11/2013
Muchas gracias, Bestron, no si no es desanimo, es que es una realidad.
Si, soy de Madrid y se agradece el ofrecimiento, pero vamos a ver si soy capaz. Que me lo queria autoregalar para navidad....(de este año, claro). ;)

El layout creo que lo tengo claro, quizas alguna puntualización, por ejemplo parece que solo puedo poner altavoces de 4ohm, cuando esa parte del bugera, parece preparada, en la parte central para un interruptor de tres posiciones. (Lo que pienso que seria 4,8 12, es algo que creo que me vendria bien).

Y tienes razón, el trafo es caro cerca de 70€, a ver de donde saco uno más barato. Y al final mira todo lo que me queda, y sin evaluar coste:

El interruptor, me gustaria el que lleva el epi; aunque podia poner algun led grande, pero vamos eso es lo más barato.

Fusibles, el antiguo ampli llevaba uno solo al lado de la toma de corriente, aqui parece que hay varios y son aereos, creo que es mejor que, si es posible solo haya uno, y ese uno sea facil de cambiar, y este como el viejo Talmus, fijo a la plancha. ¿Seria posible? ¿es razonable?

La plancha.-Me faltaria espesor y medidas, entiendo que el mismo espesor que el Talmus, las medidas ajustadas a lo nuevo. Para otras historias que monto suelo utilizar de 2mm, pero me parece mucho para eso.

Valvulas.-A ver por cuanto las puedo sacar, lo mismo algun chino por ebay, ¿o no compensa escatimar en algo asi?
Y al final de todo esto, vuelves a tener razón, si saco cuentas, sale caro el collar.

Saludos.
