Valve Junior stereo handmade

#1 por juanf el 27/01/2012
Hola, empiezo otro encargo, como pongo en el titulo es un valve Jr stereo un ampli que todo el mundo conoce, aunque este es para utilizarlo con un ipod, mp3, mp4 etc pero que tambien se podría utilizar con la guitarra, este será un pequeño homenaje a Pink Floyd.
Voy a ir poniendo algunas fotos.
En primer lugar la chapa con los agujeros abiertos de las valvulas, interruptor, potenciometros etc.


Aqui un poco mas cerca, que se vea bien.


uno de los transformadores y cableando circuito de filamentos, los transformadores son de las lamparas alogenas tienen entrada a 220v y salida a 12v y creo recordar 3,5A.



el rectificador para los filamentos


como se puede apreciar el rectificador consta de un puente de diodos y un par de condensadores de 4700uf a 25v.


Si os fijais en los transformadores en la parte de las fichas de empalme es donde tienen la entrada de 220 y la salida de 12v y en la parte trasera se ve que sale otro hilo, el hilo negro, ese hilo es una toma intermedia que le he sacado del secundario, y es de 9 voltios, esa tension rectificada sería 9 x 1,41= 12,69 voltios, es decir la tension ideal para los filamentos, sin que tenga que poner un estabilizador a 12v, eso en lo que se refiere al primer transformador y en el segundo al meterle los 12v del primero en la toma de 9v la tension en la salida aumentará y tendremos cerca de los 290 a 300 voltios una vez rectificados.
Y esto es todo

http://relicstubeamp.blogspot.com.es/

Subir
#2 por juanf el 28/01/2012

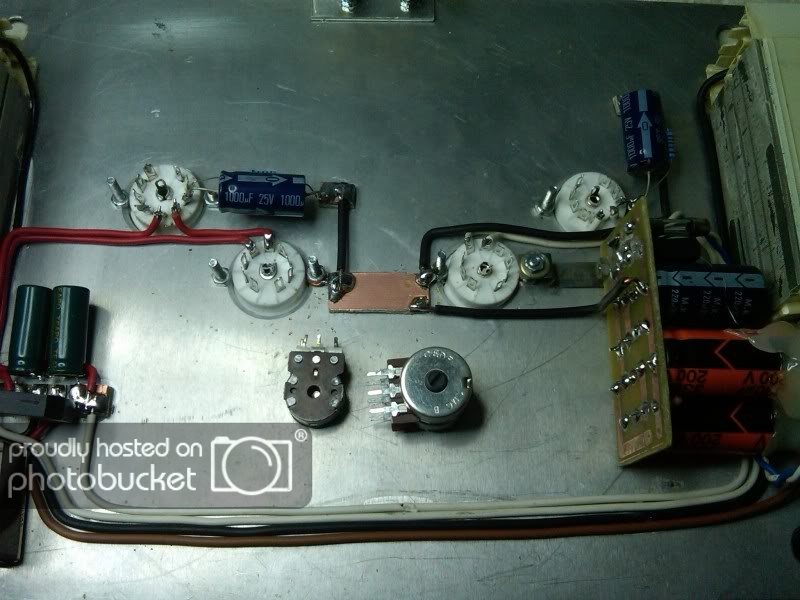

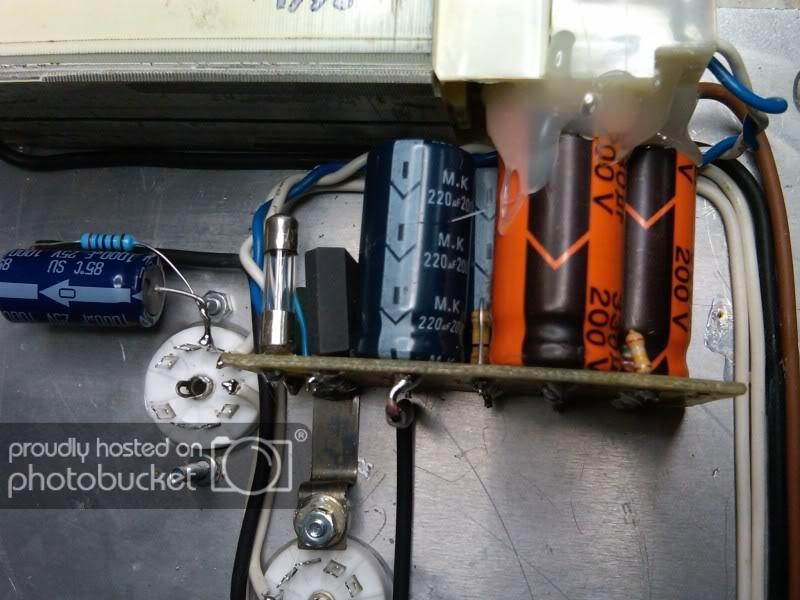

Ya que nadie dice ná sigo colocando retratos del circuito rectificador de +AT y condensadores de polarizacion de las el84.

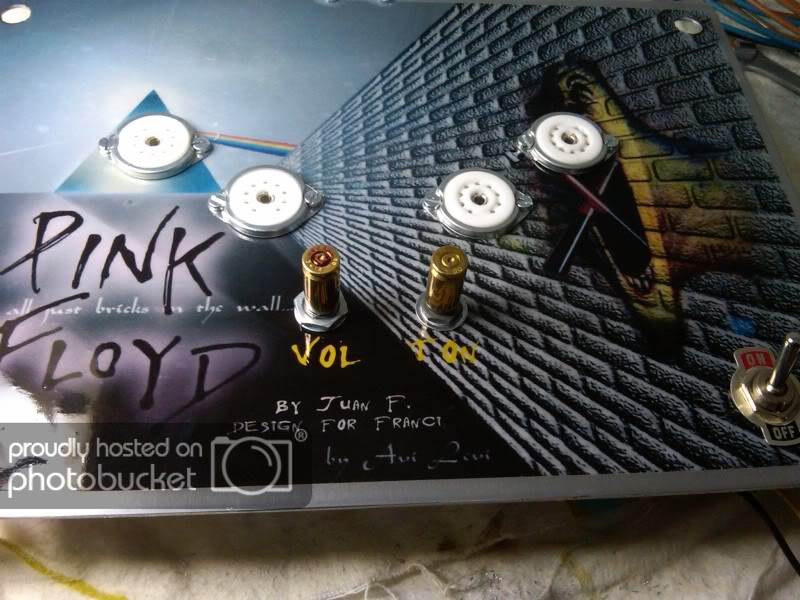

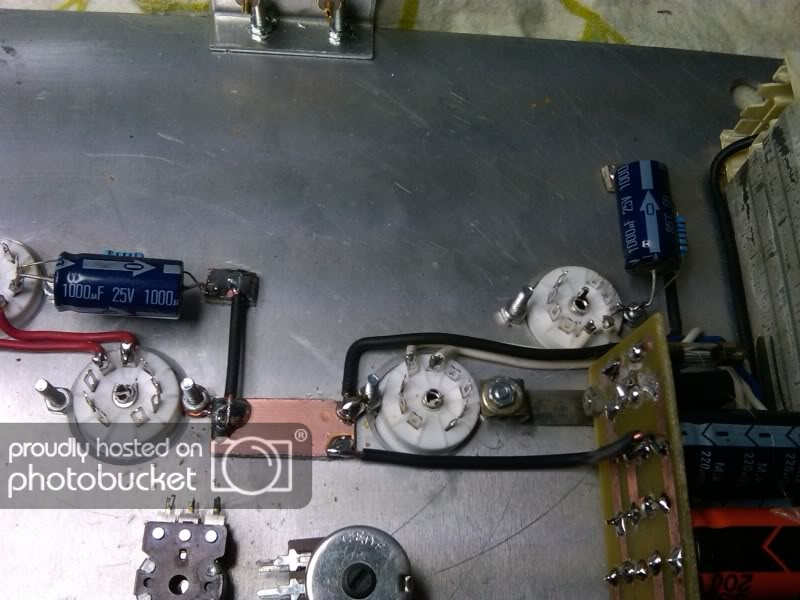

Y unas fotos de como queda por arriba.



Pronto más.

http://relicstubeamp.blogspot.com.es/

Subir
#3 por stak_a el 29/01/2012
yo estoy desde el principio pero no digo nada por que no tengo anda que decirte todo esta genial haha

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
--376200--
#4 por --376200-- el 29/01/2012
Que es? Un ampli a transis? El valve Junior es a valvulas.
Subir
#5 por juanf el 29/01/2012
No hombre, esto es totalmente a valvulas.

http://relicstubeamp.blogspot.com.es/

Subir
--376200--
#6 por --376200-- el 29/01/2012
parece un mini altavoz para mp3
Subir
#7 por bosscord el 29/01/2012

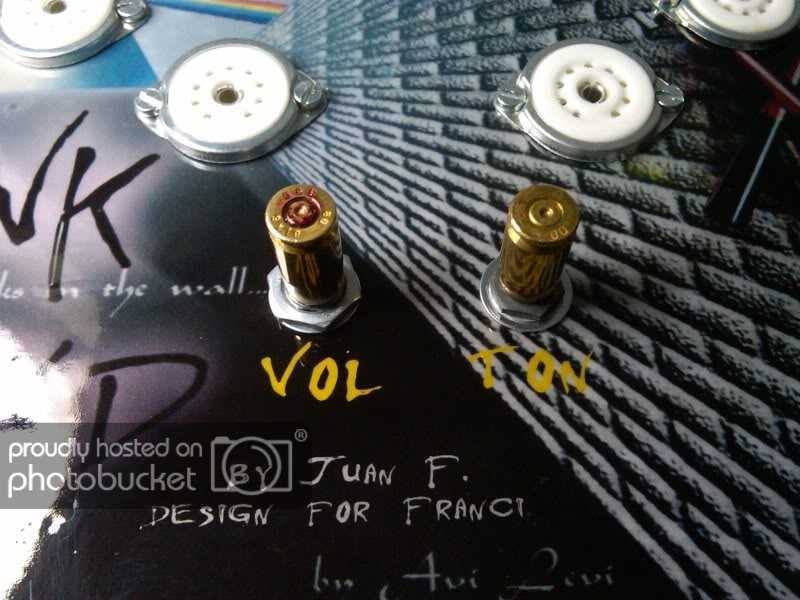

Me quedo a mirar, que parece un proyecto interesantisimo, me he quedado alucinado con los transformadores,esto es para nota, a ver como suena eso, y ya el detalle de los potes con los casquillos de 9mm, no habia pensado nunca ese uso.

Un saludo, y me tines aqui mirando.
Subir
#8 por juanf el 29/01/2012

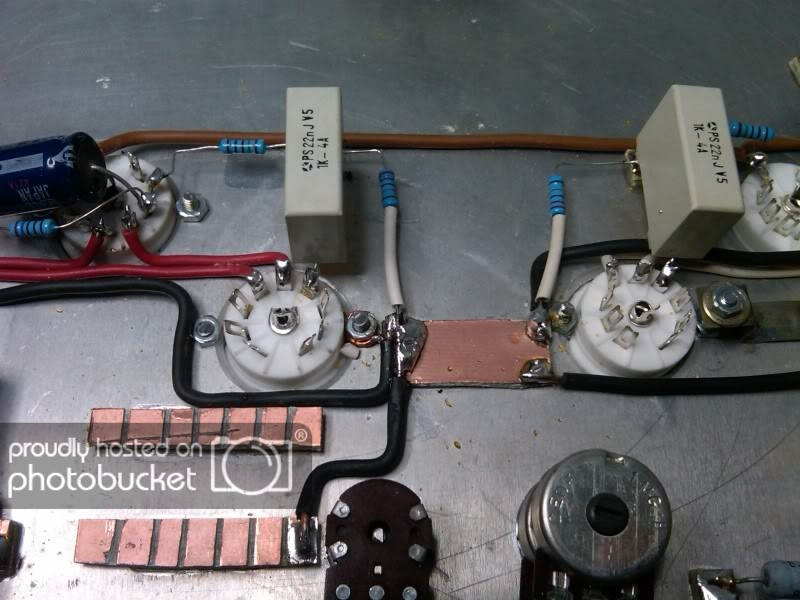

pongo otra fotito de como va esto.Y las regletas para no poner tornillos pues con trozos de circuito impreso dobles que siempre sobran, y las he utilizado muchas veces y cumplen con su cometido perfectamente


Lo de los casquillos pues con todo el tema de The Wall la guerra y demas el que me lo ha encargado me lo comentó y me parecio una estupenda idea, y lo unico que he hecho ha sido ponerle un macarron de esos transparentes y queda de p.m. todo ajustadito, y la verdad los pienso utilizar muchas mas veces.
Y con lo de los trafos pues tambien quedan bastante bien y casi no ocupan sitio y otra cosa esque estos trafos no meten ruido ni estando junto a las valvulas del previo, será por ser tan alargados?
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#9 por bosscord el 29/01/2012
Ya tengo ganas de ver como suena ese pequeño mounstruo, por cierto, trabajo impecable.

Sigo mirando.
Subir
#10 por Di Romein el 31/01/2012
jodia reactancia jejeje buen trabajo, te sigo.

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#11 por tumbalobos el 02/02/2012
juanf escribió:
Ya que nadie dice ná sigo colocando retratos del circuito rectificador de +AT y condensadores de polarizacion de las el84.

Bonito trabajo si señor me quedo hasta terminar.
En cuanto al voltage del secundario si rondara los 300V, creo que los condensadores que tienes en la fuente de alimentacion son de 200V quizas seria mejor utilizar de 350 o 400V.
Saludos
Subir
#12 por juanf el 02/02/2012
Efectivamente son de 200v, pero estan en serie y aguntarian el doble, 400v.

http://relicstubeamp.blogspot.com.es/

Subir
