Notas recopiladas sobre el Bugera V22

#1 por montes el 16/08/2011
NOTAS RECOPILAS SOBRE EL BUGERA V22

Antes de comenzar este pequeño articulo, he de dejar claro que todo lo que expongo aquí es material recopilado de foros, web’s etc. En un intento de dar algo de luz sobre las interioridades de este gran desconocido en lo que se refiere a su circuitería.

QUIEN ES EL V22

Oficialmente, Gary Compson de Behringer da esta respuesta:

"Tiene un canal limpio, un canal de distorsión, un control de reverb, y no mucho más que lo distraiga de llegar al negocio de hacer música. No es un clon, tiene su propio sonido, que está en algún lugar entre un Fender Deluxe y un Vox AC30 - y eso es un buen lugar para estar.”

El Bugera V22 se trata básicamente de un Peavey Classic 30 con menos potencia, cuenta con 3X 12AX7 y 2X EL84s para (supuestamente) 22W. Se trata de uno de los amplificadores de válvulas más baratos, que hace que sea una plataforma ideal para el modding.

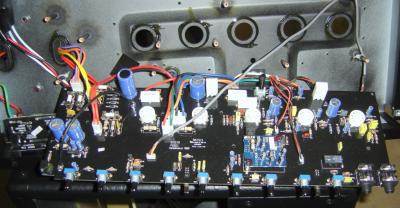

Este es el interior de la bestia:


Se puede decir definitivamente que es un clon de un Peavey Classic 30.


LAS PRINCIPALES DIFERENCIAS SON:


- Sólo dos EL84s en lugar de cuatro
- Baja calidad de los componentes (zócalos de plástico, resistencias más pequeñas y reverberación digital, etc.)
- Un mejor altavoz (El V22 tiene muchos más graves que el Classic 30)
- Conexión del relé
- Algunos pequeños cambios y los controles agregados (entrada brillante, conmutador pentodo / triodo).

Un amplificador con una gran aceptación, y que como cualquier otro tiene sus pros y sus contras:
Algunas de ellas:

PROS.

Relación calidad precio inmejorable.
Sonido más que decente.
Altavoz con buenas prestaciones.
Un limpio muy bueno.
Conmutador triodo/pentodo.
Interruptor de Bosst
Un overdrive algo mas justito, pero de todas formas cumple, eso si, no da altas distorsiones, esta dentro del sonido vintage, blues, rock clasico, hard rock, etc.
Pedal incluido en el amplificador
Una rever digital que no es de lo mejor pero hace su cometido.
Una construcción aparentemente robusta.
Un diseño elegante acorde con lo pretende ser, vintage.
Acepta muy bien pedales y unidades de efectos.

CONTRAS

Fabricación china.
No existe documentación técnica, aparte del manual.
Producto con filosofía Beringer, con todo lo que conlleva.
Control de calidad de las unidades algo deficiente.
Nace con un problema de diseño en las unidades fabricadas en año 2009
(luego lo trataremos más afondo).
Necesidad de incluir el interruptor de Bosst en el pedal.
Calidad de fabricación y materiales de dudosa durabilidad.
Aparecen algunas válvulas microfónicas en previo.


CIRCUITERÍA
Circuito de previo

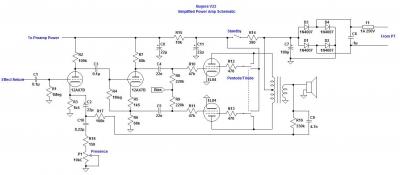

Circuito Amplificador de Potencia


Como comentaba anteriormente las unidades fabricadas en el 2009 adolecen de un problema, al utilizar la reverb.
En algunos casos y debido a un exceso de temperatura, al utilizar la reverb, el sonido va y viene y las luces parpadean.
Esto se debe a un problema de temperatura en un regulador de tensión en su versión TO220, que va montado sin radiador y que por el calor que genera el amplificador, se va de temperatura, afectando a la regulación de +5VCC (7805)

Aquí tenéis la nota técnica del fabricante.

Este comportamiento se ha observado en algunos Bugera V22, V55, o V55HD, y no es causado por una falla en el pedal.
La causa raíz del problema ha sido identificado y abordado en la producción. Las reservas existentes de estos modelos también han sido modificados en nuestros almacenes centrales para eliminar el problema antes de su envío. Sin embargo, somos conscientes de que un pequeño número de amplificadores afectados han sido vendidos a los clientes.
Este es un tema de los componentes y se limita a un lote de Bugera V22, V55, y los amplificadores V55HD que fueron fabricados a finales de 2009. El resultado es un fallo simple de la conmutación de circuitos y no hay consecuencias para la salud o la seguridad.
Al ser un problema térmico, es más probable que ocurra a una temperatura ambiente elevada en el amplificador. El componente afectado es un regulador de tensión de 5V que se utiliza en la conmutación de circuitos del amplificador, la falta de este componente provoca los síntomas típicos descritos anteriormente.
Si encuentras que tu Bugera V22, V55 o amplificador V55HD se ve afectada, por favor póngase en contacto con el apoyo Bugera cliente para hacer los arreglos para la modificación en un centro de servicio autorizado Bugera haciendo clic en el enlace de abajo, la selección de su país o región, y la presentación de una solicitud de autorización de garantía :

http://www.behringer.com/EN/Support/Warranty-and-Service-Information.aspx

PRECAUCIÓN: No hay piezas en el interior de estos amplificadores. Una vez que el chasis se retira del gabinete, hay un alto riesgo de descarga eléctrica, incluso si el cable de alimentación no está conectado y el interruptor de encendido está en "off". Los voltajes de operación dentro de los circuitos son POTENCIALMENTE LETALES y pueden todavía estar presentes mucho después de que la unidad ha sido apagada. Los trabajos de reparación o modificación debe ser realizada únicamente por personal cualificado.

La solución es muy sencilla montar un pequeño disipador en el regulador de tensión.

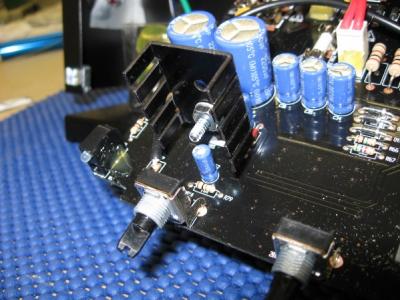

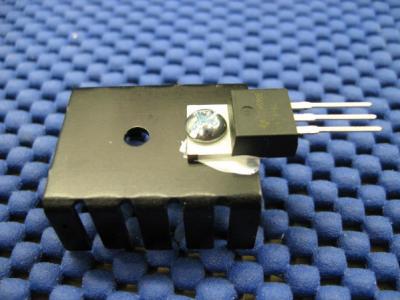

Aquí os dejo unas fotos del elemento afectado y del disipador:


AJUSTE DE BIAS

Para el ajuste del Bias el fabricante solo ofrece un valor de referencia aproximado de 22mA.
Estos son los valores que nos dieron por el modo pentodo:
stby 362V placa de tensión, reposo 336V voltaje de la placa y el 22,5 mA de corriente.
Modo Triodo stby voltaje de la placa / 338 V y 22,0 mA de corriente.

En el caso del V22 funciona así:

Tensión de salida = 365 voltios
EL 84 = potencia máxima de 12 vatios
De energía en reposo = 70% del valor máximo.

Aplicando la ley de Ohm y se obtiene lo siguiente:

12 / 365 * 0,7 = 0,0224 (22mA)


CALCULADOR DE AJUSTE BIAS SEGÚN VALVULA Y TENSIÓN DE PLACAhttp://www.ax84.com/contrib/biascalc.php

Estos son los resultados obenidos:

Results: For 365 Volts
EL84 (Max disapation 12 watts)
60%.................70%.............80%...........90%.............100%.............110%
19.73 mA.........23.01 mA.....26.3 mA.....29.59 mA......32.88 mA.......36.16 ma
Recomended Bias point for AB1 operation is 70%


MOD'S

Aquí os dejo unas modificaciones efectuadas para corregir un excesivo realce de medios altos y agudos, no pudiéndolas evaluar se dejan a titulo informativo.

http://sites.google.com/site/distorque/home/mods/bugera-v22

Otra mod, aquí os dejo una para poder montar un conmutador el del BOOST en un pedal exterior, una muy buena idea.

http://www.thegearpage.net/board/showthread.php?t=675881&page=50
