Modificaciones realizadas a guitarra squier affinity

  • 2
#13 por mohicano62 el 17/01/2012
Muchas gracias por el aporte compañero. Espectacular esa squier.
Quien ha dicho que no se puede sacar partido a una squier.

http://www.rosmancustom.com/

Subir
#14 por Andrés Vargas - chempi el 18/01/2012
Gracias moicano

Andres Vargas
Guitarrista
Envigado - Colombia

Subir
#15 por Obed Barrera el 02/02/2012
Que tal, yo aquí de nuevo. Lo que pasa es que ya empecé el proyecto de hacerle la modificación de los Micro-switches a mi stratocaster.

Ye tengo todo montado, ahora nomás me falta soldar los cables. Viendo el diagrama me confundí en ciertas partes, ya que soy nuevo en esto de la electrónica. Mi selector de pastillas es de 5 posiciones, más no es igual al que tiene montado tu guitarra (el mío es el típico selector con el que te viene la guitarra, como el que te pongo en la imágen de abajo). Como tengo que hacer el cableado con este selector?.

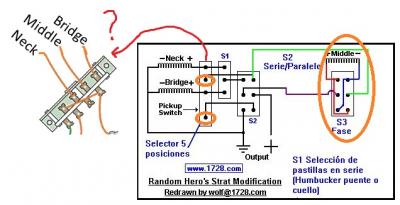

En la imagen de abajo te pongo el selector que yo tengo y los cables donde va cada pastilla. En el diagrama encerré en círculos los puntos Que no se localizar en mi selector.

Otra duda que tengo es si la pastilla del medio no va conectada al selector de pastillas, si no que va directamente conectada en el Tercer Switch al igual que la tierra de la misma?

Espero haber podido darme a entender y disculpa mi ignorancia. jeje.. Saludos!
Archivos adjuntos:
DIagrama DUDAS.jpg
BBCode:
Subir
#16 por Andrés Vargas - chempi el 02/02/2012

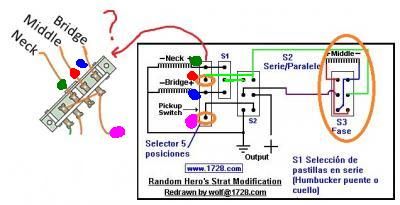

Hola Obed, las pastillas van soldadas a tu selector de forma inversa, en el diagrama te señalo con colores a que equivale cada punto, la pastilla del medio va conectada al switch s2 y de ahi sale una conexion al switch s1 y otra al selector de 5 posiciones, te coloque esas en verde para que se vean mejor.


Andres Vargas
Guitarrista
Envigado - Colombia

Subir
#17 por Obed Barrera el 03/02/2012
Ok, lo del selector ya lo entendí perfectamente, de hecho así lo estaba haciendo solo te pregunté para saber si lo estaba haciendo de la forma correcta, Gracias!. ahora todabia sigue mi duda con la pastilla del medio. Es que en el diagrama veo que en el SWITCH 3 esta conectada la pastilla Middle directa y de ahi camina hacia el Switch 2 de este corre otro cable hacia el selector de pastillas y otro hacia el switch 1 (lineas en verdes que marcaste en el diagrama). Pero ahora tu me estas diciendo que la pastilla Middle va directamente al SWtich 2!!!... ya estoy confundido, jajaja.. Perdón nuevamente por mi ignorancia. que es lo que debo hacer?
Subir
#18 por Obed Barrera el 03/02/2012
aaa!. y otra cosa que se me pasaba decirte es que en el diagrama el cable de tierra fisica de la Pastilla Middle está conectada al Switch 3??? te pregunto esto porque los cables de tierra fisica de las otras dos pastillas están conectadas directamente a tierra sin conectarse a algun switch.
Subir
#19 por Andrés Vargas - chempi el 03/02/2012
Hola Obed, mi error, la pastilla del medio va conectada al switch 3, de ahi sale para el 2 y el 1, y la pastilla 3 si va a tierra (Solo cuando es sencilla) , sino que depende de la fase que escojas con el switch 3, el positivo o el negativo de la pastilla es el que va a tierra, o si es configuración humbucker no va a tierra pues esta en serie con otra pastilla, mientras sigas el diagrama no hay problema. Saludos

Andres Vargas
Guitarrista
Envigado - Colombia

Subir
