La idea que me gustaria hacer es tener varios rangos de gain.... Para hacerlo mas versatil. Tambien jugar y aprender las diferencias del clipping que me tiene intrigao.

Gracias por el dato Toni!! :ordenador:

Excuse me while i kiss the sky....

Subir
#14 por TonyGT-Ibiza el 16/07/2014
en tu caso para sacar sonidos muy ricos en armonicos tendrias que bajar de valor el 0.027uF=27nF,(probar a bajar a 6N8 o 4n7, si bajas a 3n3 igual ya sonaria mucho a RANGEMASTER y a 1nF seria un wah abierto jajajajaa ) con el siguiente de 1uF no creo que obtengas tan buen resultado como con este primero que esta proximo al input,



---

para el tema del gain yo miraria el tema del operacional, ahi suele estar la clave.

los clipin son curiosos, a mi me molan los diodos led, dan un tono muy valvulero.

¿este lleva un JRC4558D?

es que veo que las posibilidades de trucarlo son las mismas del tubescreamer, me voy a imprimir el esquema de este y lo voy a comparar con el tubescreamer, estoy seguro de que cambiando 2 o 3 resistencias de este te haces un TS9 o un 808.
Archivos adjuntos:
BBCode:

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#15 por DaviZerrat el 17/07/2014

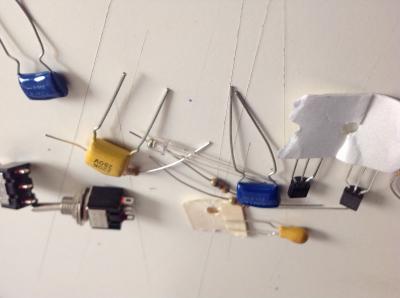

Ya recogi mas componentes, hare el led que lo tenia pendiente y voy a probar el clipping de assabi con los B170 a ver ... Tambien busco jugar con los niveles de Gain... A ver como sale ; )

Al final me tendre que hacer con un original o quedar con algun compi para notar la diferencia :risa: vamos a ello!!

Saludos ; )
Archivos adjuntos:
BBCode:

Excuse me while i kiss the sky....

Subir
#16 por TonyGT-Ibiza el 17/07/2014
manos a la obra tio, ahi tienes pa entretenerte :brindis:

DaviZerrat escribió:
voy a probar el clipping de assabi con los B170

¿como conectas estos transistores como clipin usando emisor y colector y dejando base sin conectar o como es eso?
supongo que ya habras probado con los led, a mi me gusta el resultado de estos.

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#17 por DaviZerrat el 17/07/2014
....ya tienes razon hay se situar los trt para que polarizen bien. Ahun no lo tengo claro pero voy a partir de la base de assabi...


2) Clipping simétrico
- D4 BS170 (o el transistor que mas les guste; hice muchas pruebas y me quedé con este)
- D5 BS170 (ídem anterior)
Unir las patas Drain, Gate del Q1 con el Source del Q2. Luego unir Drain, Gate del Q2 con Source del Q1. Esto deja los transis opuestos en forma simétrica trabajando como pseudos diodos.

Info:
This is a typical connection of mosfets used as clippers for a guitar distortion pedal. You might think that with the gate tied to the source, the gate threashold is the clipping level of the setup but this is not the case. The reverse body diode that is inherent in this type of mosfet has a threshold of around 0.7v. With one of these in each of the mosfets, the body diodes will prevent the gates from ever becoming forward biased. You will only hear clipping from the body diodes and the signal limits will be about +/-0.7v.
The body diode junctions are slower switching and have a high input capacitance. This results in a softer sound than some people like. Any small signal mosfet like the BS170 or 2N7000 can be used for this method of signal limiters.


El tema es encarar los dos trt de forma inversa. Parece facil :risa: Ahora a ver si me funciona .....

Saludos
Archivos adjuntos:
BBCode:
BBCode:

Excuse me while i kiss the sky....

Subir
#18 por DaviZerrat el 17/07/2014

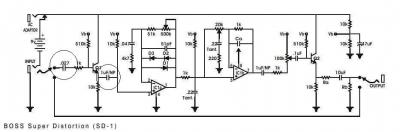

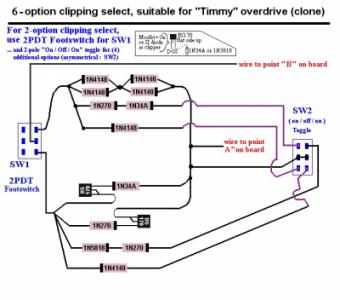

Ejemplo de clipping de varios componentes :shock: que locura. Pedazo de seccion de clipping que se ha currao este compañero......

En este esquema si que se ve clarisimo como "se lo hace" con los BS170 ;)

Saludos!
Archivos adjuntos:
BBCode:

Excuse me while i kiss the sky....

Subir
#19 por TonyGT-Ibiza el 17/07/2014
el que ha hecho eso ya es un fanatico de estas movidas jajaja, el BS170 es un transistor normal verdad, no es un FET?

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#20 por DaviZerrat el 18/07/2014

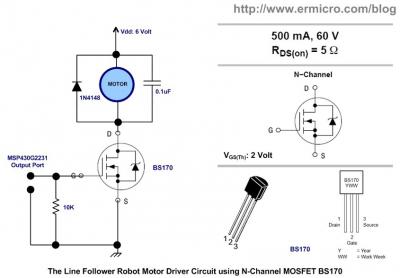

Lo vemos en la imagen :rolleyes:
