Mi primera guitarrina: wengue, ebano & mongoy.

  • 1
#1 por jnuh el 23/06/2013
Muuy buenas. Hace ya unas semanas que termine mi primera guitarra...cuerpo y mastil de wengue, tapa de la pala de mongoy, asi como la de la electronica, y el cubrepastillas, y diapason de ebano. No voy a ponerme a hablar de todo el proceso seguido a la hora de su construccion, porque me tiraria toda la mañana hablando...y mas teniendo en cuenta que mi parienta esta hasta las narices de que le hable de la guitarrita XD
Asi que subo fotos y ya :) espero que os mole...
Archivos adjuntos:
BBCode:
BBCode:
2013-03-12 19.59.01.jpg
BBCode:
2013-03-12 19.59.18.jpg
BBCode:
BBCode:
BBCode:

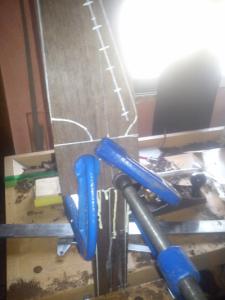

pegando pala.jpg
BBCode:
2013-03-21 01.53.48.jpg
BBCode:
2013-03-21 01.55.30.jpg
BBCode:
2013-03-25 20.52.17.jpg
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

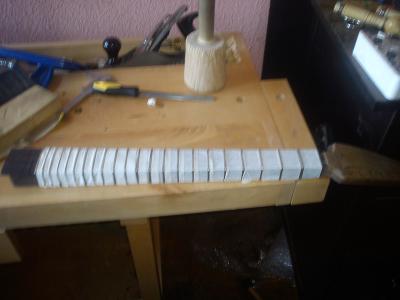

2013-04-19 12.13.20.jpg
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
2013-05-25 17.32.41.jpg
BBCode:
BBCode:
2013-06-04 17.48.09.jpg
BBCode:
BBCode:
BBCode:
2013-06-04 17.48.57.jpg
BBCode:
2013-06-04 17.47.46.jpg
BBCode:
Subir
1
#2 por jnuh el 23/06/2013
Bueno, como vereis, hay parte del proceso, sobretodo al final, que me la salte un poco...es porque estaba tan emocionado y centrado en hacerla que ni pare para hacer fotos, y porque hay algunas fotos que no se donde habran quedado...tambien se ven cagadas que luego rectificaria, por ejemplo, tuve que quitar todos los trastes y poner unos nuevos otra vez porque los primeros quedaron fatal y me cargue parte del diapason jejeje tambien esta lo de la tapa del acceso al alma, finalmente se la quite, porque me tocaba con las cuerdas...el angulo de la pala queria que fuesen 18º, y me salieron 22º al final XD por lo demas salio todo bastante bien, y lo disfrute muchisimo...ya estoy diseñando las siguientes, dos guitarras gemelas, con diferentes maderas...mas o menos con este aspecto:
Archivos adjuntos:
Subir
#3 por jnuh el 23/06/2013
Ah, ultima cosa xDDD

Como veis, lleva 1 P90 de Gibson para el puente que consegui de segunda mano aqui, 1 pote de volumen, y ya. El peso de la guitarra es de 4.1kg, contundente...el mastil en la cejuela tiene un ancho de 39mm...si, asi de finito, y si, esta hecho aposta! lleva clavijeros de bloqueo de esos de planet waves. Los trastes son jumbo...el mastil tiene una inclinacion de 2º...el puente es un schaller con rodamientos...y el acabado es con aceite de linaza, al natural!
La parienta le hizo unas fotos con la camara buena, ya las subire cuando me las pase...

:)
Subir
#4 por Gander el 23/06/2013
excelente trabajo! :ok: para ser tu primera esta muy buena! aparte abras obtenido mucho conocimiento y experiencia asi que.... cuando te aras la segunda? ;)
Subir
#5 por marras el 23/06/2013
Me parece una guitarra curiosa donde las haya! Tengo ganas de ver las fotos en mejor calidad! :)

http://www.guitarristas.info/foro/signaturepics/sigpic39988_1.gif

Subir
#6 por jnuh el 24/06/2013
Gracias por los comentarios, joderes! Estaba yo un poco mustio porque nadie decia nada jejeje

Pues, si, he aprendido muchisimo...hubiese estado bien tener un maestro, o un guia, o que como ocurre en otros paises, haya acceso a estudios de algun tipo del mundo de la construccion de instrumentos, aqui (Madrid) lo poco que hay, sale caro (para mi) y no lo veo claro...cursos de 1 mes a 3000 pavos y cosas asi, que seguro que lo valen...pero que no, prefiero haberme gastado los 3000 en libros y herramientas.
He de decir que le lleve la guitarra (cuando estaba todavia a medio terminar) a Carlos Sabrafen, tio al que admiro muchisimo por sus trabajos, el cual me oriento un poco sobre las cagadas que estaba teniendo (despues de verle, quite todos los trastes, volvi a lijar el diapason y coloque trastes nuevos, entre otras cosas...), y sobre el tema del acabado, que resulto ser lo mas sencillo para un principiante como yo, y seguramente lo que mejor resultado ha tenido en todos los sentidos, tanto estetico como de calidad sonora...
El diseño, por cierto, es del chico para el que era la guitarra...bueno, suyo es el primer dibujo (que hay mas arriba), luego hice como 22 revisiones del diseño trabajando con autocad, como Mario (su futuro dueño) esta bastante mal de la cabeza, queria un engendro imposible de hacer, o estupido de hacer mas bien jejeje y tuvimos ahi una constante lucha la primera semana durante el proceso de diseño.
Elegi estas maderas porque Mario queria una guitarra chillona, aguda, afilada...con un mastil muy fino, y hacia falta una madera muy resistente y que encajase dentro de esa descripcion...tambien por estetica, no lo voy a negar jejej

En cuanto a mis futuros proyectos, vuelvo a poner un .pdf con el diseño que he estado haciendo, como he comentado, querria hacer 2 guitarras gemelas, casi identicas en estetica, pero con maderas muy diferentes. Una sera el clasico caoba-arce, la otra todavia no lo tengo claro. Seguramente haga una con tuneomatic y otra con puente tipo strato, pero me gustaria que no fuesen muy diferentes la una de la otra, a fin de ver los matices de cada madera...pero bueno, de momento estoy con algunas reparaciones que he ido dejando pendientes, y estas las empezare seguramente en un par de semanas. Ennnnn fin, gracias otra vez por los comentarios :)
Archivos adjuntos:
Subir
#7 por luis67 el 24/06/2013
Joder! Que original...

El color de la madera es precioso. Felicidades por el trabajo.
Subir
#8 por jnuh el 24/06/2013
Yeah! jejeje

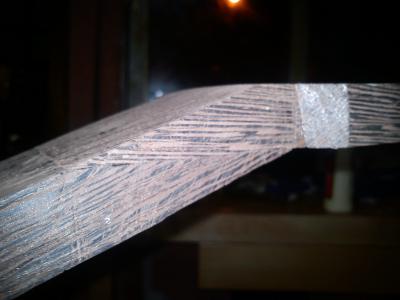

Por cierto, se ha fijado alguien en esto? o soy yo que me estoy flipando? Vuelvo a subir foto de la junta de la pala con el mastil...

La forma que tiene, esa como de punta de flecha, me salio sin querer...estaba haciendo la pala del grosor correcto para que pasasen bien los clavijeros, y por la postura que tenia de trabajar fue quedandome asi, le estuve dando vueltas y no encontre ningun motivo para no dejarle esa forma, hasta me parecia "estructuralmente" mas solida que las tipicas, que tienen siempre bastante debilidad en esa zona (cuando son anguladas). Tambien busque por internet y no encontre nada parecido, seguro que lo hay y yo no se buscar, o igual es que me molaba pensar que estaba inventando la rueda xDDD que opinais?
Archivos adjuntos:
BBCode:
Subir
#9 por Alberto el 24/06/2013
Me alegro que la pastilla haya servido para un proyecto tan noble.

Cómo has hecho el cubrepastillas? Ha quedado muy original ese detalle.

Para contactar por Facebook:
https://www.facebook.com/stompclones

Subir
#10 por donn el 24/06/2013
La guitarra es como mínimo peculiar, pero mo la.
Lo de la punta de flecha está muy bien además es como una marca de identidad para tus guitarras

Now You've Got Something to Die for

Subir
#11 por jnuh el 24/06/2013
:)))

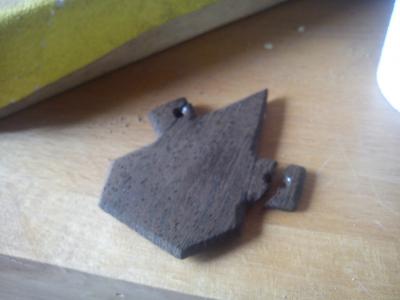

El cubrepastillas lo hice con un trozo de madera igual que el de la pala. Como era una plancha finita (de 5mm o asi), tuve que cortar 3 trozos y ponerlos unos encima de otros. El de abajo, el que hace las "orejas de perro" de la P90, era un trozo mas grande...luego lo vacie por dentro con una fresadora.
Al hacer los agujeros, meti la gamba (como no!) e hice uno de los agujeros un poco torcido, se puede ver en una de las fotos...asi que hice al final pase de los agujeros, e hice una especie de ranura para todos asi como muy artistica xDD a ver si la parienta se lo curra un poco, y me pasa las fotos guays...
Subir
#12 por liyonel el 24/06/2013
Jorge, como estas¡¡¿?¿

Está bien la guitarra y si es original. Me ha sorprendido jejeje.
Es normal cometer errores al construir y más al principio. Pero seguro que ahora aprecias mas y valoras de otra manera el trabajo a la hora de construir una guitarra, verdad¿?¿ Y en cuanto al precio....lo que cuestan solo los materiales, verdad¿?¿

Me alegro mucho que te acordaras de mi y me mandaras el enlace. Gracias.

Tengo una curiosidad enorme por ver como suena.

Un saludo.

Mario. Liyonel Guitars

Mis guitarras custom

http://www.liyonelguitars.com
