infinito sustain por 15€?
Publicidad
en cuanto haya alguien empezamos a hacerlo.
Saludos
http://relicstubeamp.blogspot.com.es/
Que es lo que vas a construir exactamente?
Un sustainer parecido al de Fernandez, pero muchisimo mas barato, 15€ ó menos.
Saludos
Saludos
http://relicstubeamp.blogspot.com.es/
Tal vez si pusieras el proyecto entero.. o parte al menos...
se vería la viabilidad del mismo...
Rayas el limite de post sin utilidad.....
saludos
se vería la viabilidad del mismo...
Rayas el limite de post sin utilidad.....
saludos
La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.
Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.
Yo aun no quiero ponerselo a mi guitarra pero estoy seguro de que querré hacerselo porque es algo que me interesa mucho. Si consigues a alguien para el proyecto o lo haces tu, sereis de gran ayuda
Se trata de hacer un circuito que iria pastillas-previo-amplificador-driver o bobina.
Seria muy simple un integrado que haga de previo y etapa de potencia y una bobina construida sobre la pastilla del mastil.
phakkito que me quieres decir con esto.
Si no esta bien el post ó he infringido alguna norma ,baneas el post OK?
Saludos.
Seria muy simple un integrado que haga de previo y etapa de potencia y una bobina construida sobre la pastilla del mastil.
phakkito que me quieres decir con esto.
Alguien escribió:Rayas el limite de post sin utilidad....
Si no esta bien el post ó he infringido alguna norma ,baneas el post OK?
Saludos.
http://relicstubeamp.blogspot.com.es/
Me refiero a esto......
Como veras, es poco explicito y no da ninguna información sobre lo que comentas....
El titulo del mismo es indicativo...si
pero luego dejas al personal con la miel en la boca....
Si no quieres redactar todo el montaje, por lo menos explica de que se trata, montaje inicial, preparativos etc etc.
Lo de rayar el limite es precisamente eso, post sin contenido
anuncias un montaje, pero no hay ni preliminares, ni esquema.
pero te estamos dando el beneficio de la duda
a ver como termina.
Descuida que si al final tiene que ir a la papelera.. ira....
un saludo
JuanF escribió:Pues eso ¿quien se apunta a construirse uno?
en cuanto haya alguien empezamos a hacerlo.
Saludos
Como veras, es poco explicito y no da ninguna información sobre lo que comentas....
El titulo del mismo es indicativo...si
pero luego dejas al personal con la miel en la boca....
Si no quieres redactar todo el montaje, por lo menos explica de que se trata, montaje inicial, preparativos etc etc.
Lo de rayar el limite es precisamente eso, post sin contenido
anuncias un montaje, pero no hay ni preliminares, ni esquema.
pero te estamos dando el beneficio de la duda
a ver como termina.Descuida que si al final tiene que ir a la papelera.. ira....
un saludo
La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.
Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.
Otro tema interesante en el taller:aplausos:
Y justamente ahora que tenia pensado hacerle algun booster o algo similar a la guitarra para deshacerme de un killswitch.
En cuanto colgueis algo mas de informacion, casi seguro que me apunto:ok:
Y justamente ahora que tenia pensado hacerle algun booster o algo similar a la guitarra para deshacerme de un killswitch.
En cuanto colgueis algo mas de informacion, casi seguro que me apunto:ok:
phakkito, perdona por no haberlo puesto como dices que deberia, por lo menos con alguna explicacion, pero esque no sabia si esto podia ser interesante para alguien y procurare que en lo sucesivo no vuelva a ocurrir.
Bueno vamos al tema que nos ocupa.
Este proyecto consta principalmente de:
1º-un circuito que seria un previo para elevar las señal de las pastillas.
2º-Una etapa de potencia para atacar una bobina que constituira el electroiman que hará vibrar las cuerdas.
3º-La bobina
4º-El conexionado de todo.

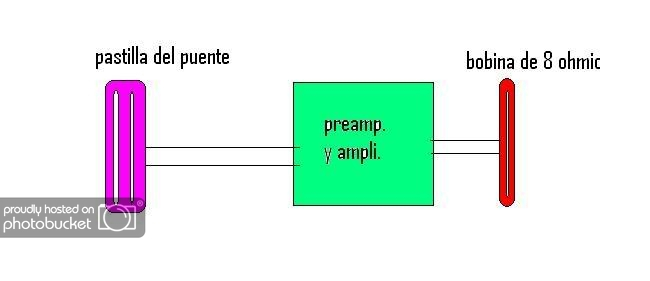

Mas ó menos este seria el esquema.
En principio hay varios montajes por internet para esto, la mayoria utilizan el fetzer rubi como previo y el lm 386 como etapa final, pero segun mi experiencia no deja de tener problemas, ya que el fetzer no es un previo muy limpio y el lm 386 tambien tiene problemas por el tema de las oscilaciones cuando trabaja con una ganancia x200.
El circuito que yo propongo es mas facil se trata del tda 1011, el cual por si solo constituye un previo y un amplificador de hasta 6w, dependiendo de la alimentacion, nosotros lo alimentariamos con una pila de 9v y la potencia calculo que sobre 1,2w a 1,5w, mas que suficiente para hacerlo funcionar, y su impedancia de entrada es de 100k.

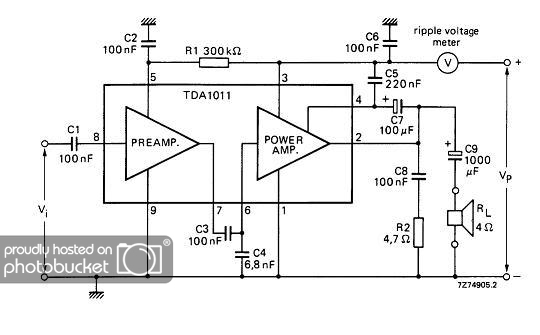

Este seria el esquema, el cual esta sacado del datasheet y el cual he probado y funciona perfectamente, solo habria que añadirle una resistencia variable en la entrada de 100k para ajustar la potencia del circuito.
LA BOBINA
La bobina seria lo mas complicado de hacer pero bueno para eso tengo experiencia. Tiene que utilizarse hilo de cobre 0.17mm a 0.2mm., y tiene que tener una impedancia de 8 ohmios, en total son de 110 a 120 vueltas de hilo, y todo poteado con epoxi para que no vibre la bobina
Yo lo he hecho asi sobre una pastilla de ibanez desenroscado unos 2mm. los tornillos que lleva, bobinandolos sobre ellos y untandole epoxi conforme se va bobinando para que el hilo quede lo mas sujeto posible porque si no se hace asi tendriamos unos chillidos bastante molestos por la vibracion de la bobina,y luego al final lo he poteado todo con laca de doble componente.

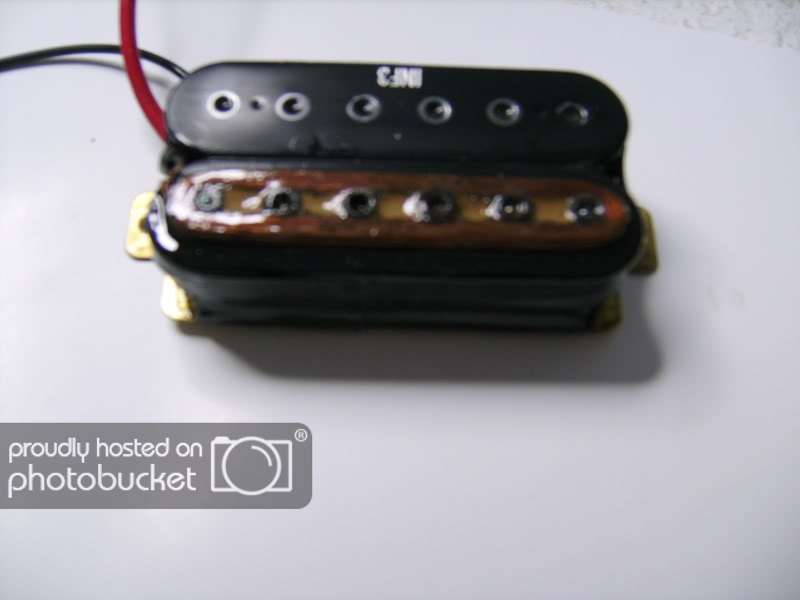

Una foto para que se entienda bien lo que digo.
Bueno y no me extiendo mas.
Bueno vamos al tema que nos ocupa.
Este proyecto consta principalmente de:
1º-un circuito que seria un previo para elevar las señal de las pastillas.
2º-Una etapa de potencia para atacar una bobina que constituira el electroiman que hará vibrar las cuerdas.
3º-La bobina
4º-El conexionado de todo.
Mas ó menos este seria el esquema.
En principio hay varios montajes por internet para esto, la mayoria utilizan el fetzer rubi como previo y el lm 386 como etapa final, pero segun mi experiencia no deja de tener problemas, ya que el fetzer no es un previo muy limpio y el lm 386 tambien tiene problemas por el tema de las oscilaciones cuando trabaja con una ganancia x200.
El circuito que yo propongo es mas facil se trata del tda 1011, el cual por si solo constituye un previo y un amplificador de hasta 6w, dependiendo de la alimentacion, nosotros lo alimentariamos con una pila de 9v y la potencia calculo que sobre 1,2w a 1,5w, mas que suficiente para hacerlo funcionar, y su impedancia de entrada es de 100k.
Este seria el esquema, el cual esta sacado del datasheet y el cual he probado y funciona perfectamente, solo habria que añadirle una resistencia variable en la entrada de 100k para ajustar la potencia del circuito.
LA BOBINA
La bobina seria lo mas complicado de hacer pero bueno para eso tengo experiencia. Tiene que utilizarse hilo de cobre 0.17mm a 0.2mm., y tiene que tener una impedancia de 8 ohmios, en total son de 110 a 120 vueltas de hilo, y todo poteado con epoxi para que no vibre la bobina
Yo lo he hecho asi sobre una pastilla de ibanez desenroscado unos 2mm. los tornillos que lleva, bobinandolos sobre ellos y untandole epoxi conforme se va bobinando para que el hilo quede lo mas sujeto posible porque si no se hace asi tendriamos unos chillidos bastante molestos por la vibracion de la bobina,y luego al final lo he poteado todo con laca de doble componente.

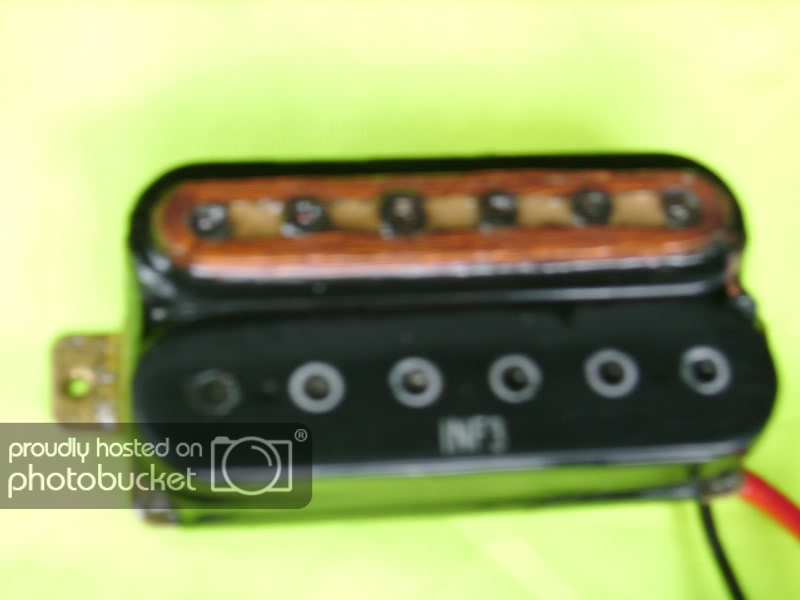

Una foto para que se entienda bien lo que digo.
Bueno y no me extiendo mas.
http://relicstubeamp.blogspot.com.es/
Pues eso, totalmente vacio de contenido...
No creo que por crear el post y no poner toda la información en el primer mensaje sea motivo de cierre habiendo miles de temas tan absurdos,vacios y repetitivos como "tengo un problema con mi guitarra", "que guitarra es mejor X o Y", "que ampli me compro"...
Además, si fuera un usuario que no escribe mas que en el foro general y abre temas para poner tontadas se le podria advertir, pero el tema anterior que abrió acerca de la Les Paul me pareció uno de los mejores de los ultimos que he visto...
Yo no lo veo tan mal, si resulta que a la gente no le interesa el tema del sustainer y no contesta nadie pues se ahorra poner toda la información, que es bastante curro según lo suele hacer él...
A veces no entiendo a los administradores del foro, aqui o todos moros o todos cristianos...
No creo que por crear el post y no poner toda la información en el primer mensaje sea motivo de cierre habiendo miles de temas tan absurdos,vacios y repetitivos como "tengo un problema con mi guitarra", "que guitarra es mejor X o Y", "que ampli me compro"...
Además, si fuera un usuario que no escribe mas que en el foro general y abre temas para poner tontadas se le podria advertir, pero el tema anterior que abrió acerca de la Les Paul me pareció uno de los mejores de los ultimos que he visto...
Yo no lo veo tan mal, si resulta que a la gente no le interesa el tema del sustainer y no contesta nadie pues se ahorra poner toda la información, que es bastante curro según lo suele hacer él...
A veces no entiendo a los administradores del foro, aqui o todos moros o todos cristianos...
Bueno,bueno,bueno,bueno...estoy aqui para comunicaros,que la vida,tal y como la habeis conocido,ha terminado.
JuanF escribió:phakkito, perdona por no haberlo puesto como dices que deberia, por lo menos con alguna explicacion, pero esque no sabia si esto podia ser interesante para alguien y procurare que en lo sucesivo no vuelva a ocurrir.
Nada que perdonar JuanF....cualquier tema del taller es siempre interesante a tope...
Algunos se desechan por no desarrollarlos.. otros crecen hasta el infinito...
Pero estas conmigo que ahora llama mucho mas la atención no??
Respecto a la bobina, la de 8 ohms... de donde se podria sacar ese hilo en concreto?.. de algun altavoz, transformador etc??
La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.
Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.
