fabricacion de previo miser.JCM800 Bogner Shiba Mods y etapa de 25w valvular

#1 por Dr.Maligno Tech el 28/02/2010
buenas caballeros, debido a mi escaso presupuesto y mientras espero para tener pasta para los componentes del slo-clon50w, he empezado con este previo que sera un ampli de 25w valvular ya que tengo en mi poder un trafo TAD de 25w para 2 6V6, con lo que llega el primer problema, no se que etapa usar, y en mis archivos no tengo nada de etapas de 25w, con dos 6L6GC(que son las que tengo), de esta forma, he comenzado con el previo del JCM800 que si tengo todo, ademas de unos mods que he visto en el foro http://www.guitarristas.info/foro/f13/mods-previo-jcm800-42941/.
Ademas he modificado algo de la fuente que estais usando para generar mas voltage que vi en otro lugar, no recuerdo cuando....

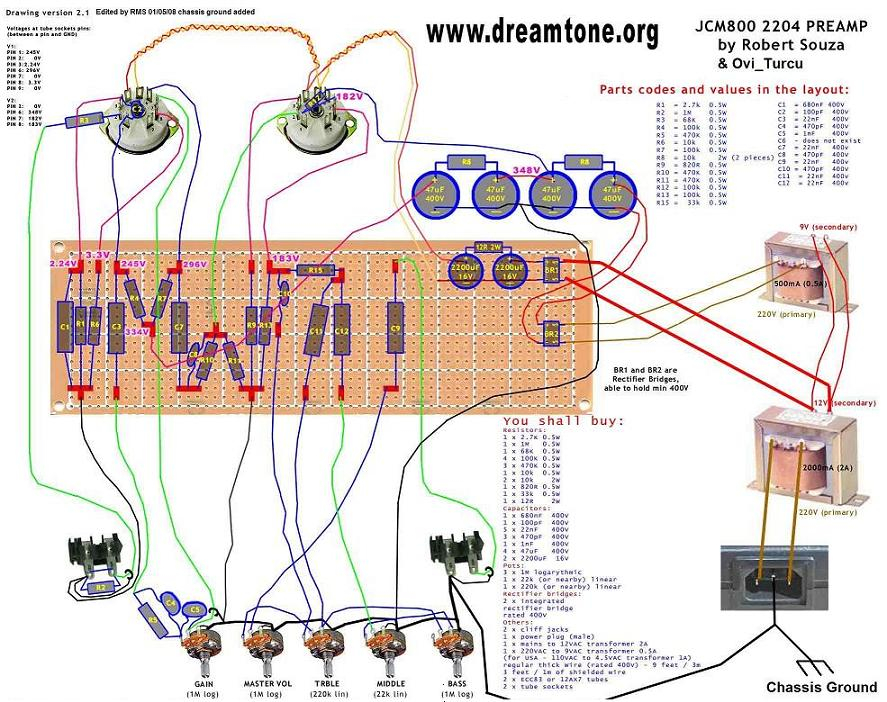

el rollo es usar un trafo de 220v-12v(2A) y otro de 9v-220(1A), que al usar en este proyecto generara mas voltage. Lo de el amperaje alto es porque intentare tambien alimentar dos 6L6gc que tengo para el previo.

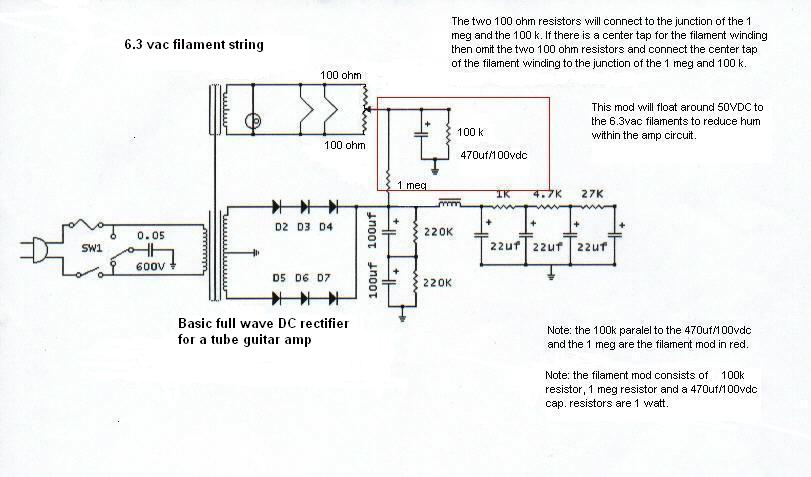

Tambien usare el truco que esta gente puso para eliminar el hum de los calentadores de las valvulas, que consiste en usar varias resistencias desde los filamentos a masa,como comento pakito creo, o este otro

utilizando 50v negativos.

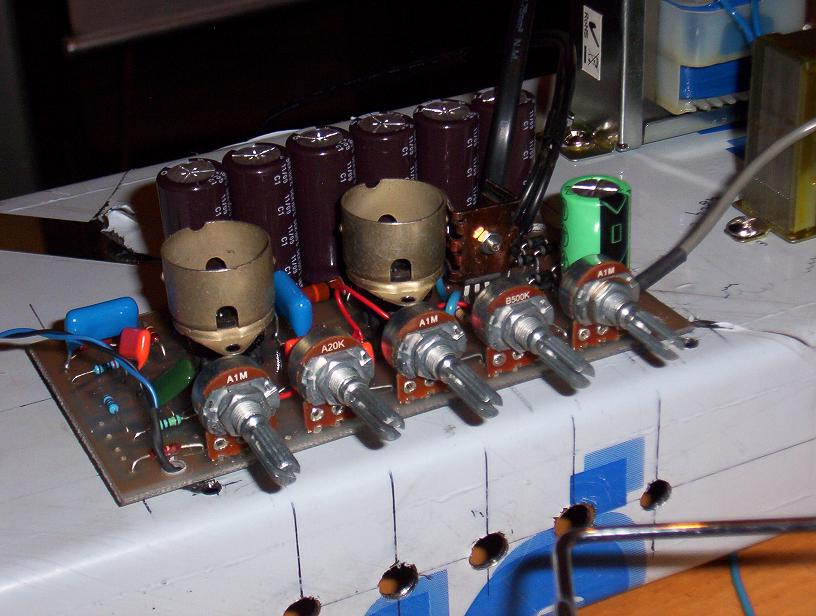

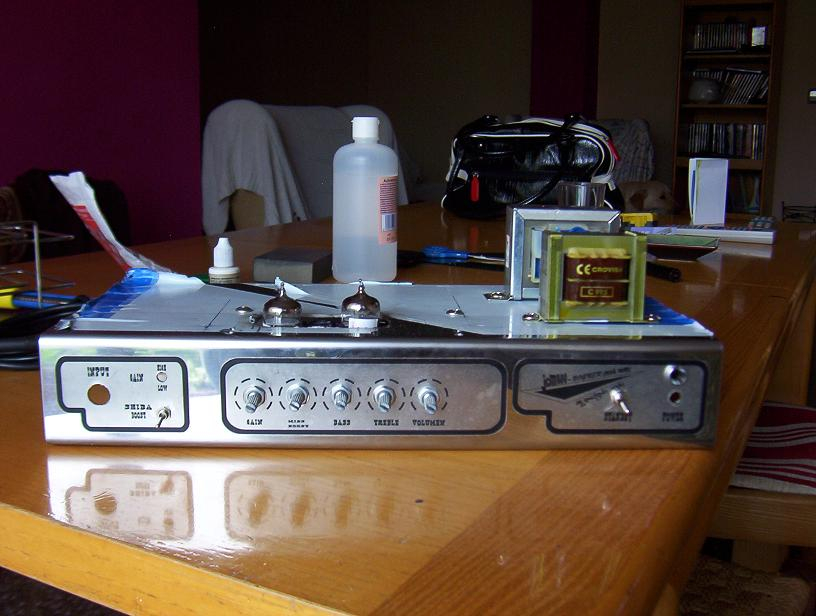

de momento esto esta asi



Asi que si me podeis ayudar con el tema de la etapa de potencia seria una ayuda, espero respuestas.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#2 por phakkito el 28/02/2010
el tema de potencia es peliagudo, ojo...
este tipo de montaje con dos transformadores hay que tener cuidado..

si vas hacer un montaje pushpull supongo, tienes que ver el consumo total de potencia, que es elevado.
y la 6l6gc es una chupadora de amperios importante....se usan cómodamente para 50W.

Un 25w se lleva facilmente unos 65w de consumo en potencia, sin contar filamentos....
y tienes que arrancar desde el punto de alimentación que quieras darle, 400 450v, a partir de ahi, hacer calculos para trafo salida etc....
Si tienes el trafo ya y sabes la impedancia, se puede calcular tension, driver etc....

Un saludo

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#3 por Dr.Maligno Tech el 28/02/2010
No tengo las especificaciones del trafo, solo se que es de un fender blackface de 25w, y que tiene para dos válvulas, y 4, 8 16 ohmios.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#4 por kaazad el 28/02/2010
Hola Rasta_maleek, una etapa que te puede ir bien para dos valvulas 6V6 es la del fender 5E3, shematic sacado directamente de la web de Fender.

Lo tendrás que variar para adaptarlo a tus necesidades, para eso si no lo conoces ya te aconsejo un "programita" el TCJ Push-Pull Calculator v2 buenísimo para cálculos de montajes en push-pull.



Saludos y suerte
Subir
#5 por phakkito el 28/02/2010
yo las 6L6GC, las usaba para el clon del soldano, y compraba un par de 6v6GT para ese transformador.

La impedancia interna de las válvulas se ajusta a la impedancia de salida, unas 6l6 requieren una impedancia mucho menor que la 6v6, ademas del problema de la alimentación, ten en cuenta que nos vamos fácilmente a 100mA de alimentación, con dos transformadores en este tipo de montaje no pueden con esa salida.

Un saludo

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#6 por kaazad el 01/03/2010
Me he confundido al leer tu post Rasta_Maleek, pense que tenias las 6v6, la mejor solución es la que te propone Phakkito aunque el esquema te sigue valiendo si decides pillarte esas 6v6.


Saludos
Subir
#7 por Dr.Maligno Tech el 01/03/2010
el trafo es de un fender deluxe, ahi os dejo los pdf, por lo que he visto, es de 6k6 primario, el secundario es 8 ohms en el modelo hammond, el mio es TAD y tambien lleba de 4 ohms. Ademas en la pagina de Amptek dicen que tambien valen para EL84 http://www.amptek-es.com/index.php?lang=0&aptd=1&id_prod=302&id_cat=26&id_subcat=97&id_man=2
Archivos adjuntos:

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#8 por Dr.Maligno Tech el 01/03/2010
hecharle una ojeada a esto:

sacaria los doce desde los diodos con la corriente en 12vdc, y hacia le trafo desde los 270 que administra, que me decis??
en el adjunto va la placa para impresion laser, luego alimento una 6021w subminiatura, que aguanta hasta 265vdc.
o incluso usar la nixie power supply
que tambien adjunto

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#9 por Dr.Maligno Tech el 01/03/2010
kaazad escribió:
Hola Rasta_maleek, una etapa que te puede ir bien para dos valvulas 6V6 es la del fender 5E3, shematic sacado directamente de la web de Fender.

Lo tendrás que variar para adaptarlo a tus necesidades, para eso si no lo conoces ya te aconsejo un "programita" el TCJ Push-Pull Calculator v2 buenísimo para cálculos de montajes en push-pull.



Saludos y suerte


kaaz, estaba pensando en otra cosa, mas bien como esto, mira la parte de la etapa de potencia en este adjunto, y pasarme el programita que no lo encuentro por ningun lado
Archivos adjuntos:

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#10 por kaazad el 01/03/2010
Esta tarde te lo mando, ahora estoy en el "curro"


Saludos
Subir
#11 por Dr.Maligno Tech el 01/03/2010
kaazad escribió:
Esta tarde te lo mando, ahora estoy en el "curro"


Saludos

okis, estare por aki.
saludos

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#12 por mcgiver el 01/03/2010
Aúpa Rasta.

¿Porqué no modificas un trafo de 24v 3A para la alimentación y asunto arreglado?

:p
Subir
