#1 por Carlos S el 11/11/2013
Hola a todos:

Hace tiempo que tengo ganas de meterle mano a la electrónica de la Strato. Hay cientos de modificaciones por ahí, pero ninguna me parecía la fetén. Así que me he puesto yo manos a la obra. Antes de comprar nada me gustaría compartir con vosotros mi "diseño" a ver qué os parece (y a ver si alguien se lanza antes que yo y me cuenta, jeje).

Parto de los siguientes supuestos:

- No quiero modificar la estética
- No quiero perder ningún sonido original de la guitarra
- No quiero combinaciones en las que pueda perder el sonido (no actúo en directo ni tengo banda, pero no quiero y punto).
- No entiendo para qué dos controles de tono que hacen lo mismo. Voy a poner un único control de tono que sirva de "tono master", y que afecte a la salida de la guitarra. He pensado utilizar el otro control para mezclar la pastilla central.
- Me gustaría obtener los siguientes sonidos nuevos:
·Pastillas de puente y central en serie
·Pastillas central y del mástil en serie (a ver si se parecen a una Humbucker)
·Las 3 pastillas juntas (a lo bruto)
·Las pastillas de los extremos sin la central (que dicen que da un sonido muy Telecaster)

Estaba claro que necesitaba un selector de pastillas "especial". Después de surfear por toda la red, he llegado al MEGASWITCH, que tienen en esta página:
http://www.eyb-guitars.de/Eyb-English/Megaswitch.html

En la descripción decía que hay una versión "simple" de 4 circuitos y una doble, que incorpora 8 circuitos de 5 contactos +1 común. (En cuanto lo ví supe que sería una relación de por vida. :babeando: )

El manual describe el circuito simple (el de 4 circuitos, 24 contactos en total) con una tabla parecida a la que os pongo en el dibujito adjunto. Quiere decir que en la posición 1 (la típica de la pastilla del puente), el circuito crea un corto entre las siguientes patillas: E y F; K y L; Q y R; W y X. En la posición 2 los contactos son entre D y F; J y L; P y R; V y X... etc.

Mi idea es utilizar el Megaswitch con el circuito que os pongo en el adjunto: reemplazaría los dos potes de tono por dos potes con push-pull. El potenciómetro de volumen lo dejaría como está:
- El pote de tono de abajo sería el control de tono de la guitarra. Como push-pull me permitiría elegir entre la salida "Clásica" de una strato o las salidas alternativas que me aporta el megaswitch.
- El pote de tono del centro me serviría como atenuador (en serie) de la pastilla central (me permitiría atenuarla para sacar matices en las posiciones clásicas 2 y 4). Como push-pull invertiría la fase de esa pastilla para jugar (aunque esto es peligroso, ya que en posiciones 2 y 4, si inviertes la fase de la pastilla el sonido queda muy atenuado... pero bueno, me apetece experimentar).

Redibujando una tabla doble (para el Megaswitch de 8 circuitos) he llegado a la disposición de circuito que pongo en el adjunto-3 (por cierto, ¿cómo se pegan imágenes en medio de un mensaje?). En esa tabla están escritos en negro las salidas de las pastillas que pondría en cada circuito, y que me darían la típica configuración de Strato (aunque con mi posibilidad de atenuación de pastilla central en posiciones 2 y 4). He escrito en rojo las salidas de las pastillas para el circuito alternativo (que seleccionaría con el push-pull) y he puesto debajo de cada posición el sonido que creo que obtendría.
Las salidas de los circuitos 1, 2 y 3 están unidas, al igual que las de los circuitos 5-6 y 7-8. Donde pone "P-" (circuito 6, posición 4) significa que pongo la salida "paralelo -".

Bueno, pues si me repasáis los deberes sois unos santos y unos frikis (que no está reñido). Cualquier comentario y corrección es bienvenida (por eso hago el hilo ¿no?).

Lo que me preocupa de todo esto es:
- Conseguir el Megaswitch doble no es fácil (sólo lo he visto en eyb-guitars y parece que hay que comprarlo directamente allí)
- Supongo que ciertas conmutaciones me producirán transitorios (lo asumo)
- Lo del circuito de tono no lo termino de ver (no sé si me estoy pasando de listo)
- La posición-2 alternativa me parece un poco forzada. No creo que la use para nada, pero algo tenía que poner.

¿Creéis que hay algún modo más sencillo de hacer todo esto sin modificar la estética de la guitarra?

En fin. Gracias por leer hasta aquí.
Subir
#2 por Carlos S el 12/11/2013
Bueno, pues yo solito me respondo. He visto algún fallo en el diseño, así que voy a rehacerlo. No me amilano por la falta de comentarios. No os libraréis de mí tan fácilmente.

VOLVERÉ a "postearlo" :transformacion:

:temacerrado:
Subir
#3 por Andrés Vargas - chempi el 12/11/2013
Esas modificaciones que quieres estan similares a unas que yo hice a mi guitarra, pero yo si modifique la estética, lo que hice fue utilizar 3 switches dpdt para hacer varias cosas.

Una de ellas es tener los modos humbucker, donde puedo tener o las combinaciones normales de strat con el switch de 5 posiciones o 2 humbuckers virtuales que pueden ser puente-medio o medio-brazo, yo inclui otro switch para hacer el cambio de fase de la pastilla del medio, pero tu este mismo switch lo podrías utilizar para hacer la mod neck on, que lo que hace es activar la pastilla del brazo en cualquiera de las posiciones del switch de 5, por ejemplo si tienes el puente activado y le das al switch neck on tendrías puente y brazo, y si tienes activada medio y puente, pues tendrías las tres activadas.

En tu caso para evitar la modificación estetica necesitarias comprar 3 potenciometros de 250k con switch dpdt y listo.

Aca te dejo el hilo de mi modificación.

http://www.guitarristas.info/foros/modificaciones-realizadas-guitarra-squier-affinity/178271

Saludos

Andres Vargas
Guitarrista
Envigado - Colombia

Subir
#4 por Carlos S el 12/11/2013
Andrés, gracias por la respuesta.
Lo de evitar la modificación estética es condición "sinequanon", así que voy a seguir trabajando en el circuito. Creo que ya casi lo tengo. De hecho, acabo de abrir otro hilo.

Oye, ¿notas mucho la diferencia entre las pastillas puente-medio y medio-mástil en paralelo (normal) o en serie (humbucker)?
Gracias de nuevo.
Subir
#5 por Andrés Vargas - chempi el 12/11/2013
Hola, si se nota el cambio, suena como si en realidad fuera una pastilla doble de puente o de brazo.

Respecto a lo de no modificar por eso te digo que uses 3 potenciometros con switch dpdt, así la guitarra estéticamente no te cambiaría y además estos son más fáciles de encontrar y de trabajar que el switch mega que buscas. Saludos

Andres Vargas
Guitarrista
Envigado - Colombia

Subir
#6 por Carlos S el 12/11/2013
Gracias, Andrés.

Soy cabezota y tengo el circuito casi terminado: tendrá "modos telecaster" y todo.

Gracias de nuevo.
Subir
#7 por Andrés Vargas - chempi el 12/11/2013
Con el circuito que yo te propongo también puedes tener modos telecaster y el modo todas encendidas.

Tendrías

5 posiciones strat
1 posición de tele
2 posiciones de HB

Andres Vargas
Guitarrista
Envigado - Colombia

Subir
#8 por Carlos S el 12/11/2013
No, si al final me convencerás...
Subir
#9 por Andrés Vargas - chempi el 12/11/2013
Y el funcionamiento del switch de 5 posiciones queda intacto, es decir cuando estas en el modo strat el switch se comporta como se esperaria, mientras que con el swicth que tu propones necesitas de mucha memoria para recordar que esta activo cada vez.

Te pongo un ejemplo
Instalas los 3 potenciometros con switch, cuando están sin pulsar tendras los sonidos strat.

Supongamos que en el volumen activabas el modo HB, entonces al presioner este potenciometro ya tienes el sonido HB, y con el primer tono escoges si quieres el humbucker puente o mastil.

En el caso de los sonidos tele, tienes todos los potenciometros sin pulsar, y seleccionas la pastilla del puente con el switch normal, y activas el switch del potenciometro 2 del tono y tienes el sonido telecaster puente mastil, si pasas el selector a la posición 2, tendrias todos las pastillas en simultaneo.

Andres Vargas
Guitarrista
Envigado - Colombia

Subir
#10 por tiofredi el 14/11/2013
Supongo que lo sabréis, pero una cosa es conectar las pastillas en serie (vivo a pote, masa a vivo de 2ª pastilla, masa a carcasa de pote de volumen) y otra cosa es modo humbucker o en serie con fase invertida (vivo a pote, masa a masa de 2ª pastilla, vivo a carcasa del pote). El sonido es algo diferente entre cada una de las formas de conexión.
Subir
#11 por Carlos S el 14/11/2013
Sí, sí. Gracias, Tiofredi.
De eso se trata, de poder conectar las pastillas de ambos modos. Sigo trabajando en el circuito, pero me falta una posición. Tendréis noticias mías si consigo algo decente.

Gracias
Subir
#12 por Camagroc el 15/11/2013

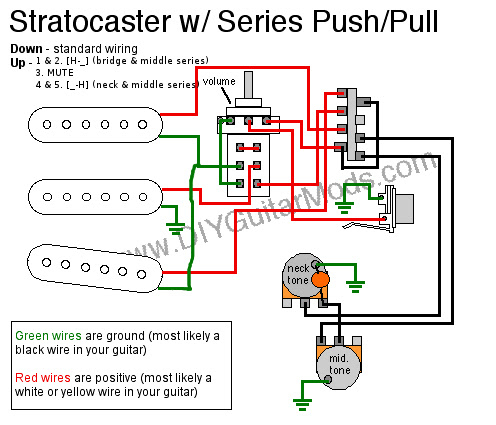

Yo me pasé mucho tiempo experimentando con varias stratocasters que han pasado por mis manos y para mi la modificación más práctica y facil es ésta:


Que yo he aplicado en alguna que otra guitarra usando un pote blender en vez del pushpull
Ésto lo puedes mejorar cambiando el selector original por uno megaswitch haciendo que la posición central sea [S-S] en vez de [-S-]. Una modificación que le he hecho a muchas strats también.

Tengo varios posts y videos con modificaciones a strats, en éste post esta la história y algunos esquemas de casi todas:
http://www.guitarristas.info/foros/nuevos-proyectos-experimentos-varios-by-camagroc/183238

Y videos:
https://www.youtube.com/watch?v=i9XBBc3vCqs&
https://www.youtube.com/watch?v=zsYYXfYw4e8&
https://www.youtube.com/watch?v=6YGS3mNJkxQ&
https://www.youtube.com/watch?v=0h1g-ej--Iw
https://www.youtube.com/watch?v=9pLb0ZKBZU4
https://www.youtube.com/watch?v=LTVPwuXuDP8
https://www.youtube.com/watch?v=oCmuto64hsM
https://www.youtube.com/watch?v=w8SYj8vHEKA
https://www.youtube.com/watch?v=JffqTuH7jr0
https://www.youtube.com/watch?v=0oA3PkgKvMs
https://www.youtube.com/watch?v=YJU-j4o9HF8
https://www.youtube.com/watch?v=Arvv_y5b5Q0
https://www.youtube.com/watch?v=w_RAJICAeq8
https://www.youtube.com/watch?v=TfGRUyr6rxY
https://www.youtube.com/watch?v=efkJEVql5Cc
https://www.youtube.com/watch?v=6qF-2-RmgVo

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters
