Modificacion de la Electronica - Strat

#1 por adwiegold el 17/12/2012
Bueno, es un proyecto que llevare a cabo en el proximo cambio de cuerdas que le haga a mi guitarra.
Basicamente lo que quiero conseguir es usar el primer pote de tono (el de la pastilla del mastil) para controlar el tono de todas las pastillas y desconectar el segundo pote para reemplazarlo por un killswitch.
Con esta modificacion, gano mas versatilidad, pues la verdad nunca he usado los dos potes de tono juntos, siempre ha sido uno u otro. Asi concentro todo el tono de la guitarra en un solo pote, tambien voy a poder controlar el tono de la pastilla del puente, algo que siempre quise hacer.

Lo que quiero pedirles es que me ayuden con esto, porque algo se de electronica, pero no lo suficiente como para hacer esto por mi mismo.
Quiero el diagrama de circuito para manipular el tono de las tres pastillas con el primer pote de tono y poner un killswitch en lugar del segundo pote.
Se los agradeceria mucho
Subir
#2 por adwiegold el 18/12/2012
Nadie?
Subir
--453773--
#4 por adwiegold el 19/12/2012
Muchisimas gracias! Apenas quite las cuerdas a mi guitarra voy a empezar con esto y voy a subir todas las fotos paso a paso
Subir
--453773--
#5 por --453773-- el 19/12/2012
suerte :saludo:
Subir
--453773--
#7 por adwiegold el 27/12/2012
Pues aqui estamos de vuelta!

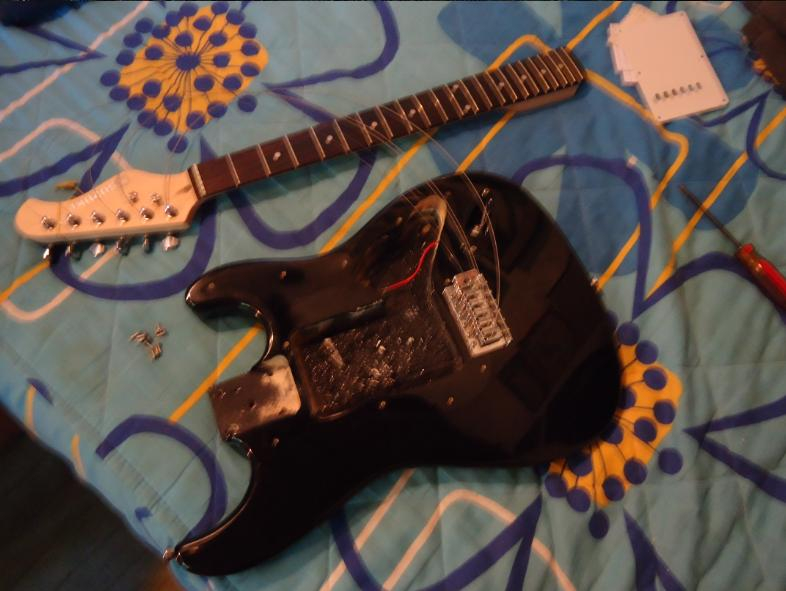

Unos días despues de haber recibido respuestra con el circuito corresponiente, me puse manos a la obra. Como no queria tener que volver a comprar cuerdas nuevas, ya que no estaban tan gastadas, decidi hacer una prueba, desmontar el mastil pero dejar las cuerdas en las clavijas :D :

Lo logre, procedi a desmontar el golpeador para empezar a trabajar:

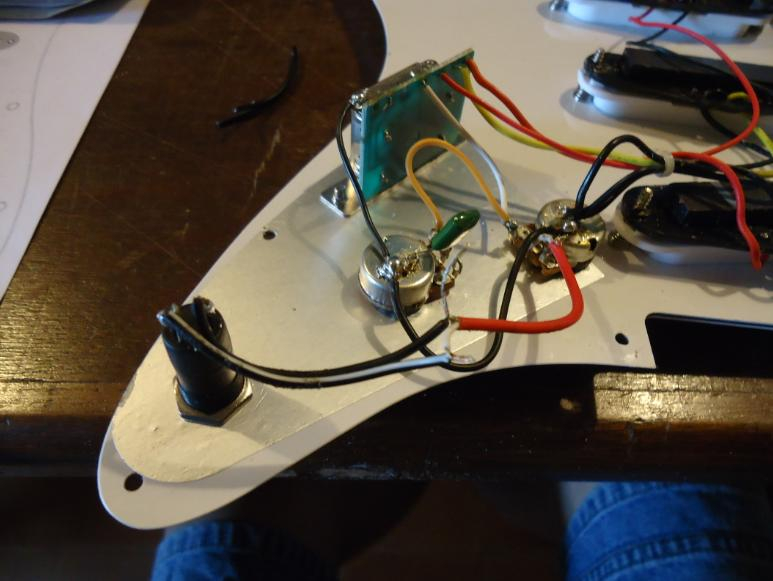

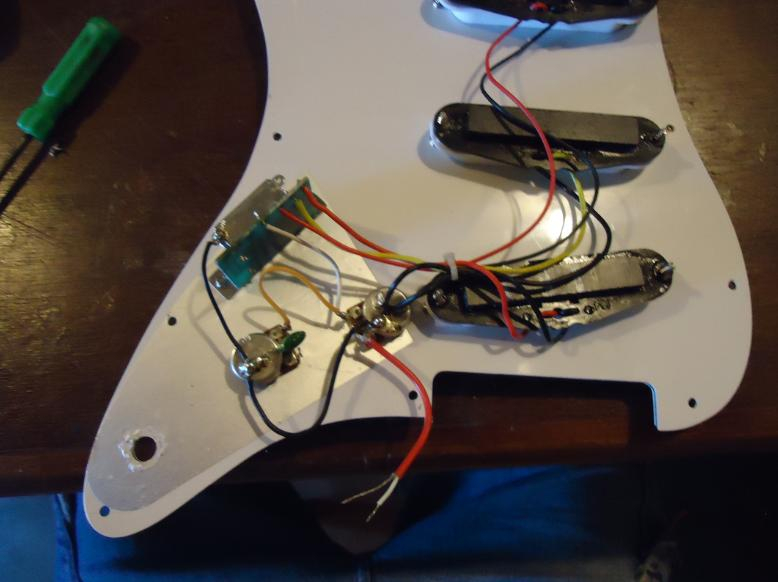

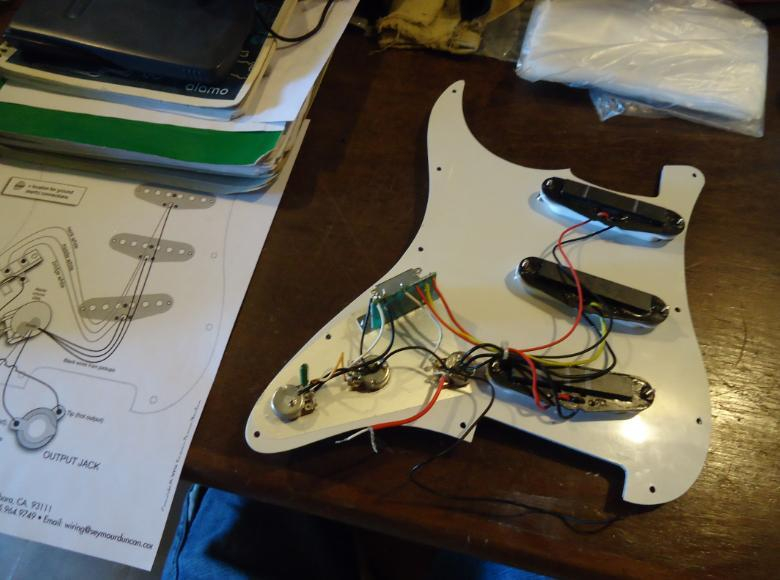

Aqui ya estan todas las conecciones hechas, con el hueco vacio del pote de tono:

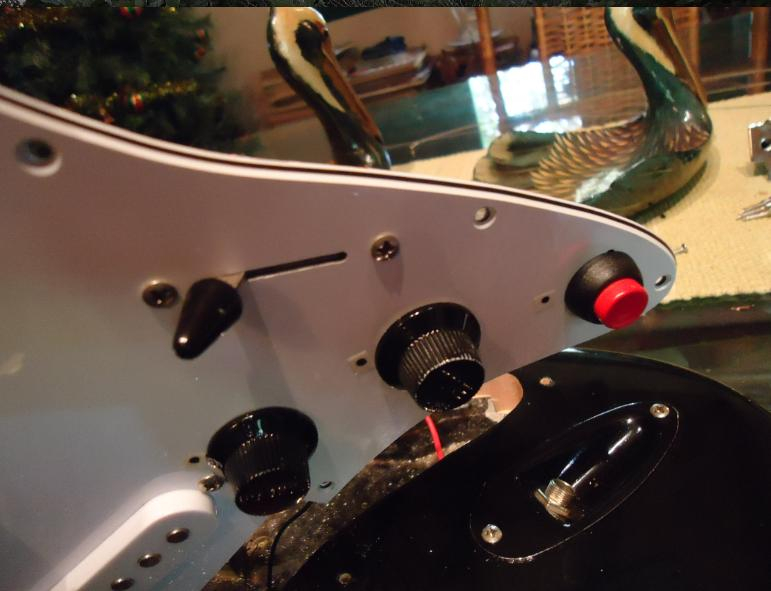

Aqui monte el killswitch (un push-pull que modifique para hacerlo simpre off)

Despues venía la parte mas complicada, montar de nuevo el mastil y dejar las cuerdas en su sitio con la tension correspondiente, toda una hazaña, pero lo hice.

El problema fue el siguiente:
El killswitch no hacia una conección segura y en el momento en el que lo accionaba hacia un "click" ruidoso que molestaba mucho, funcionaba pero no a la perfeccion......... :muro2:


DIAS DESPUES

Hoy, aprovechando que mis padres iban a salir, les pedi que me compraran cuerdas, no era seguro que me las compraran, pero no me aguantaba y empeze a trabajar.
Me pasó por la cabeza una idea interesante, usar el switch para que de alguna forma este se encargue de poner a sonar todas las pastillas juntas, algo asi como un boton rojo peligroso que nunca hay que apretar, y en el caso de que algun valiente se atreva a accionarlo, se active el modo de "Maximum rock power" jajaja.

Bueno, no importaba si el sonido producido no era el mejor pero queria hacerlo.

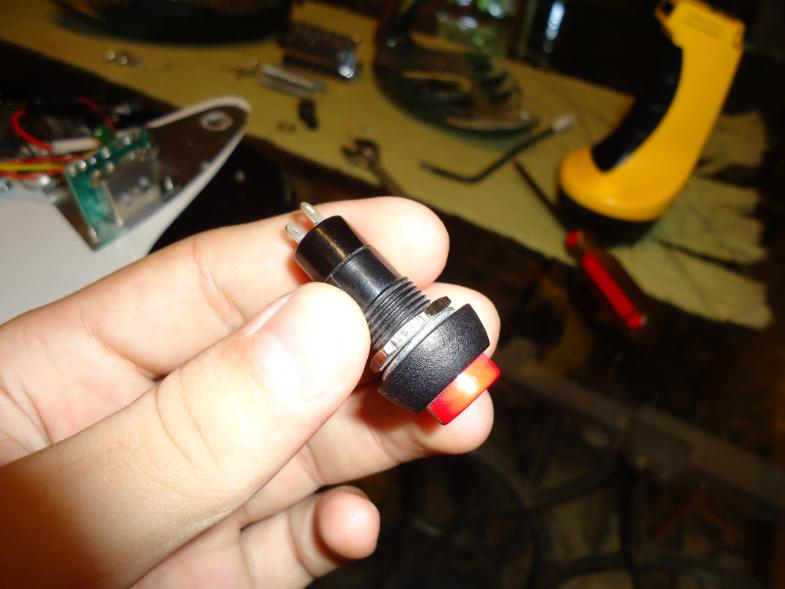

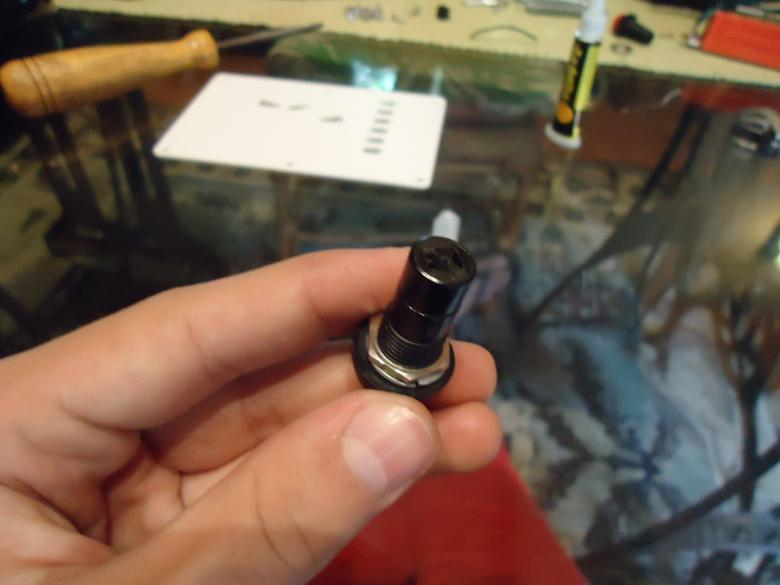

Empeze con un switch nuevo, mas lindo y en mejor estado

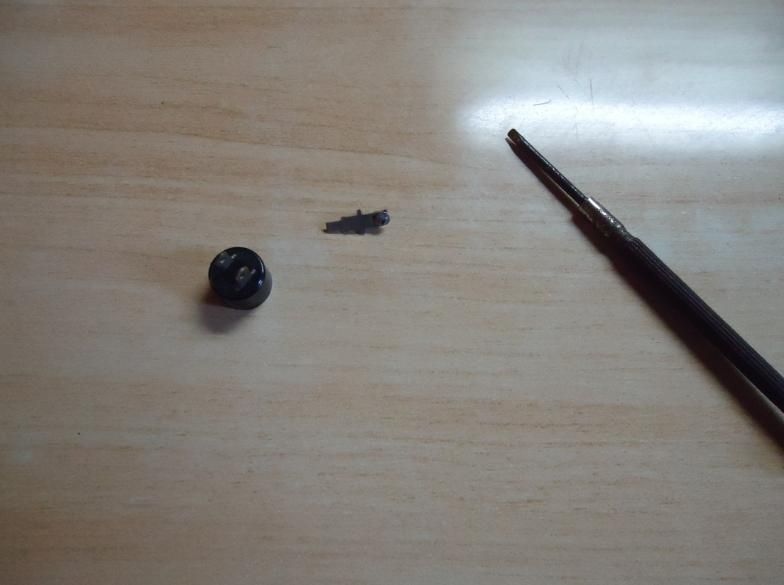

Me pase horas pensando en como hacer que estando el selector en cualquier posicion el switch me active las tres pastillas, aparentemente no habia forma de hacerlo, hasta que se me ocurrio que si el switch tenia tres terminales y que al accionarlo estas hacian contacto solo era cuestion de conectarle los positivos de las pastilas para que no importe la posicion del selector. El problema era que mi switch no tenia tres termianles, sino dos. Fue entonces cuando decidi intentar ponerle otra terminal.

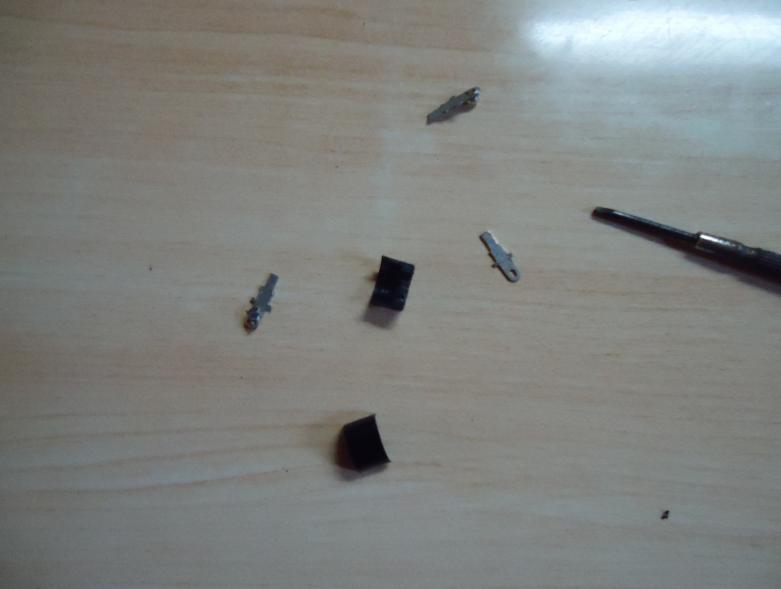

Lo estaba intentano cuando: BINGO!, La tapa se partio en dos.....

Al parecer no iba a lograrlo, intente pegar la tapa con las tres terminales pero se volvia imposible, y ademas existia la posibilidad de que una vez montado y con nuevas cuerdas el siwitch falle....

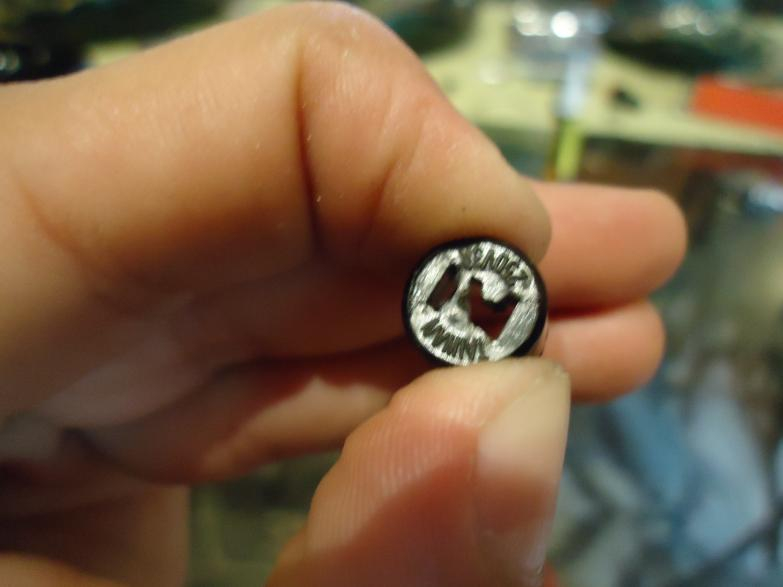

Decidi dejarlo con dos termianles y pegarlo, aqui pueden ver como la tercera iba a estar inclinada pues el corte no me salio muy bien:

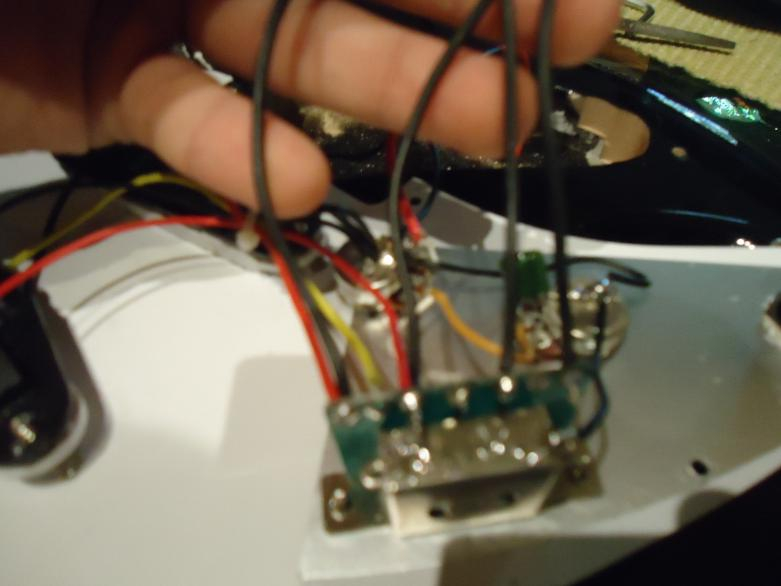

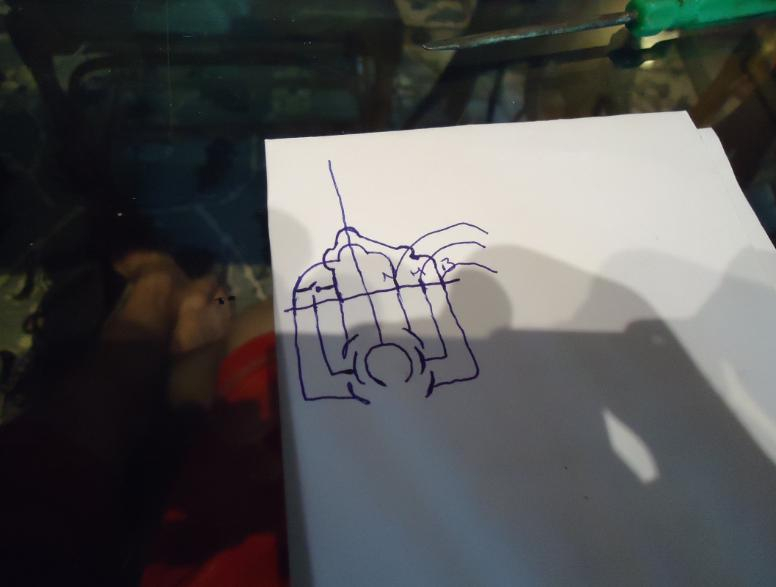

Despues, empeze a pensar en otra forma de hacerlo cuando decidi ver si podia utilizar las terminales libres del selector de pastillas para hacer algo. Le puse una linterna del otro lado y logre ver el circuito impreso, el cual dibuje en un papel para poder pensar.

Fue ahi cuando vi una luz de esperanza, tal como ven en el dibujo hay unas conecciones que se me ocurrieron, con las cuales se podia hacer que el switch active la pastilla opuesta (mastil-puente, puente-mástil). De esta forma se podian lograr las siguientes combinaciones:

Con el switch apagado:
1-mastil
2-mastil+medio
3-medio
4-medio+puente
5-puente
(Las 5 posiciones de siempre)


Pero con el switch encendido!!!
1-mastil+puente (Interesante combinación, en la que mezclaba el sonido gordo de la pastilla del mastil con el delgado de la del puente)
2-mastil+medio+puente (La ansiada posicion prohibida, Maximum rock power!!!)
3-medio
4-mastil+medio+puente (La posicion prohibida de nuevo!, tecnicamente deberia sonar igual a la posicion 2)
5-puente+mastil (tambien deberia sonar igual a la 1)

Con esta modificacion gano aun mas versatibilidad, aparte de la ganada con el pote general de tono.

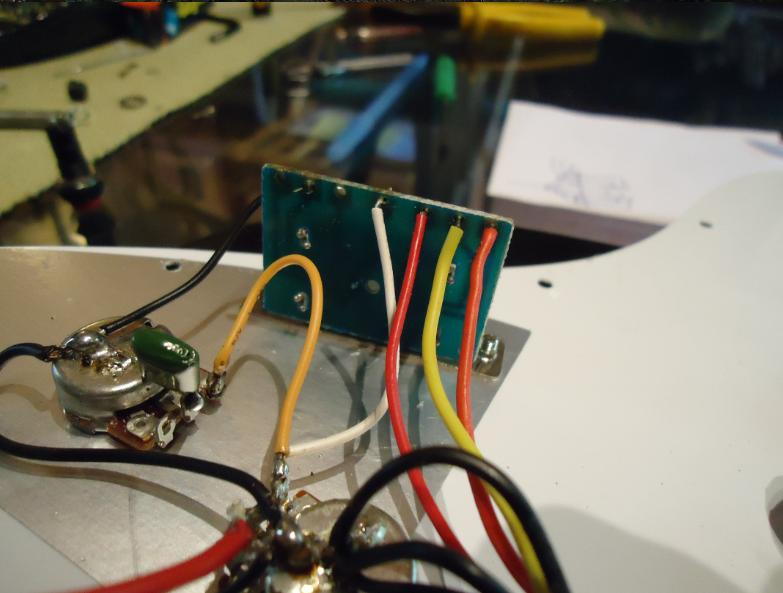

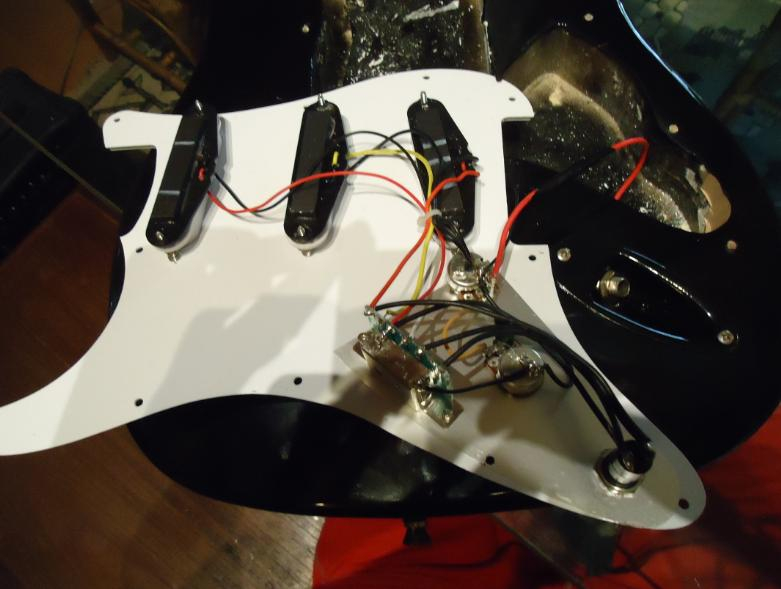

Asi que lo hice:

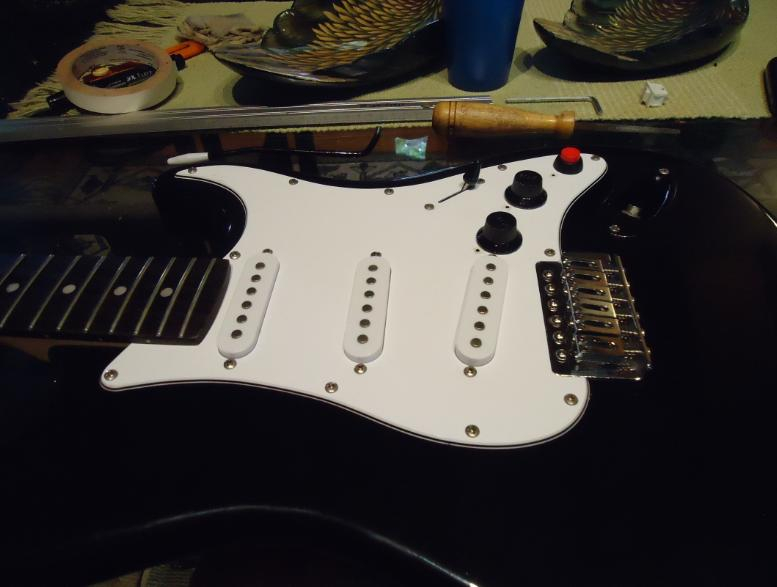

Porfin ya montado el golpeador:

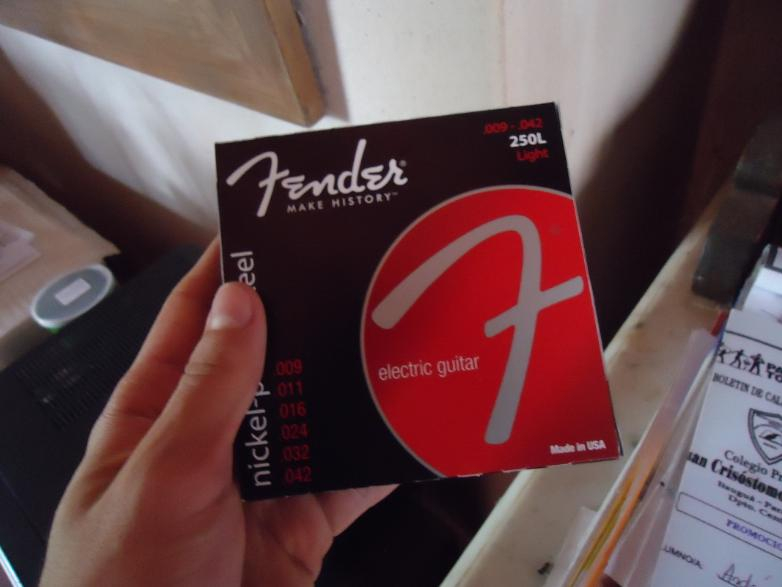

Despues de unas horas, llego lo que esperaba, un juego de cuerdas Fender, 009. Decidi ir a por un calibre menor que el anterior (010) para ver si ganaba mas comodidad.

Y asi fue, despues de montar las cuerdas, con el diapason ya limpio, quintar y afinar comprobe lo comoda que esta.
Y llego la prueba final, ¿Que sonidos nuevos habia obtenido?, ¿Podria aguantar mi amplificador el Maximum rock power??????

Imaginense el sonio limpio y gordito que produce la pastilla del mastil y el delgado y afilado del de la pastilla del puente, ahora combinenlos, se obtiene un sonido muy peculiar con cuerpo y brillante. Ahora imaginense el sonido refinado de las pastillas del mastil y del centro, a este sumenle el del puente, las tres pastillas sonando, un sonido interesante que hay que aprovechar. Pero el mas importante para mi en este momento es el del Mastil-Puente.

Y me despido foreros, esta fue la modificacion a mi Strat, ahora tengo todas las combinaciones posibles con las pastillas y controlo el tono de todas ellas. Mas versatil que nunca.

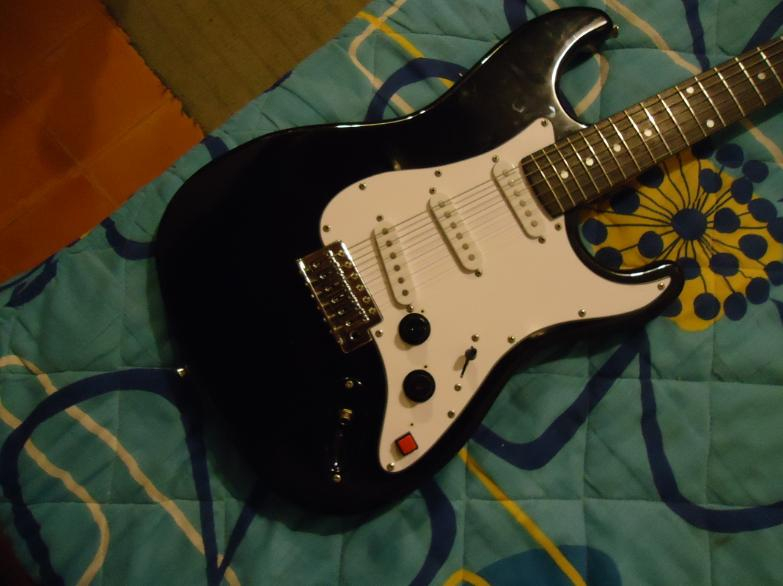

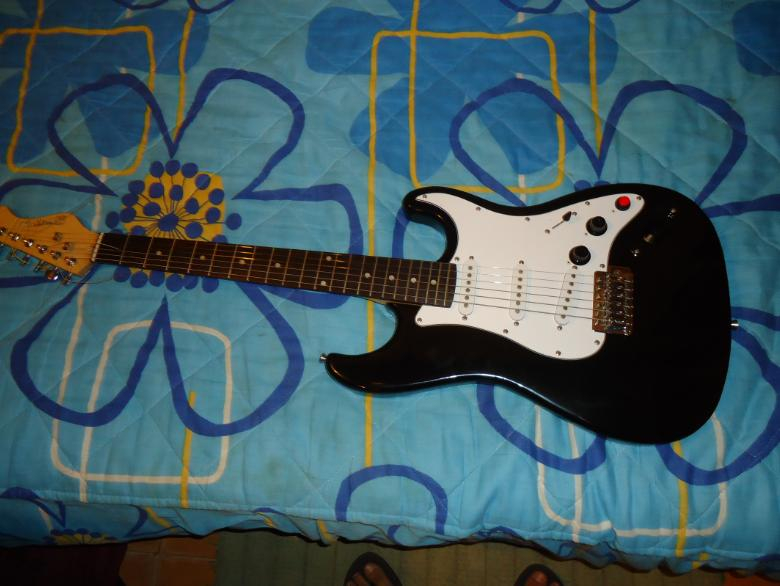

Asi quedo (falta cortar los sobrantes de cuerda):

Mañana probablemente suba un video para que aprecien el sonido.
Subir
--453773--
#8 por --453773-- el 28/12/2012
quedo muy bien :aplausos:
Subir
#9 por adwiegold el 10/01/2013
Bueno, yo de nuevo, sigo en deuda con el video, pero eso puede esperar, porque despues de estos días he tenido un serie de visiones que me inducen a volver a modificar la electronica de mi Strat.
En primer lugar, simplificar las conecciones del Switch rojo, para que siga ejerciendo la misma funcion. Esto consiste en simplemente conectar las terminales del switch a las correspondientes de las pastillas del puente y mastil en el selector. Eliminar el salto de cables a las terminales libres del selector, porque no es necesario este cablerio extra.

Segundo, otra modificacion interesante, mediante un switch dpdt del tipo palanca de 2 posiciones, conseguir que en una posicion la señal de las pastillas pase normalmente por los potes de tono y volumen (como siempre ha sido) y que en la otra posición se salte los potes y vaya directo al jack. Con esta modificación se consiguen varias cosas:
1- Conseguir un sonido 100% puro, al no haber potenciometros ni capacitores en el recorrido de la señal. Simplemente el selector de pastillas que no afecta en nada a la señal.
2- Al dejar el volumen en 0, este switch cumple la función de killswitch, uno que como leyeron quise instalar en un principio pero que no funciono al 100%.
3- Al dejar el volumen mas bajo, utilizar este switch como booster, para saltar de un volumen a otro con un simple toque.
4- Con el pote de tono, poder alternar entre un sonido puro y uno sin agudos facilmente, util para tocar con distorsion y saltar de un tipo de sonido a otro facilmente, o en limpio para cambiar el caracter de este.
Agradezo a despista2 por la ayuda con el circuito nuevo.
Como ven, seria interesante instalarlo, ya lo hare proximamente y subire porfin el video para que escuchen el sonido, si no es que se me ocurre alguna otra modificación mas interesante, jaja. Tambien decirles que el sonido Mastil-Puente esta buenisimo, el sonido Telecaster en mi Strato...
