DIY FX Tester

  • 1
#1 por choki el 07/06/2010
Hola a todos!

Os presento este mini proyecto DIY el cual encuentro de gran utilidad a la hora de montar efectos y poder probar que funcionan correctamente.

Cuando empecé con esto del DIY montaba los pedales directamente a saco, terminaba la PCB, montaba los componentes y después a saco en la caja con el switch, los jacks, todo el cableado...etc.

Por suerte todos me salieron bien excepto uno, que no sonaba bien el efecto. Entonces me entró la duda de...donde está el error?

Puede que sea algún mal contacto en el cableado, tal vez pueda ser un componente mal soldado, o tal vez un contacto con el chasis indeseado...en fin, varias posibilidades.

Otro problema es si el error está en la placa y tienes que testearla, es muy difícil trabajar con todo ya cableado y con todos los elementos ahí molestando...

La conclusión es que veo de gran utilidad cuando se termina una PCB el poder probarla antes de hacer el "offboard wiring".

Para ello me he montado este cacharro con el que puedo probar todos mis efectos cuando los termino.

Os pongo unas fotillos a ver que os parece.

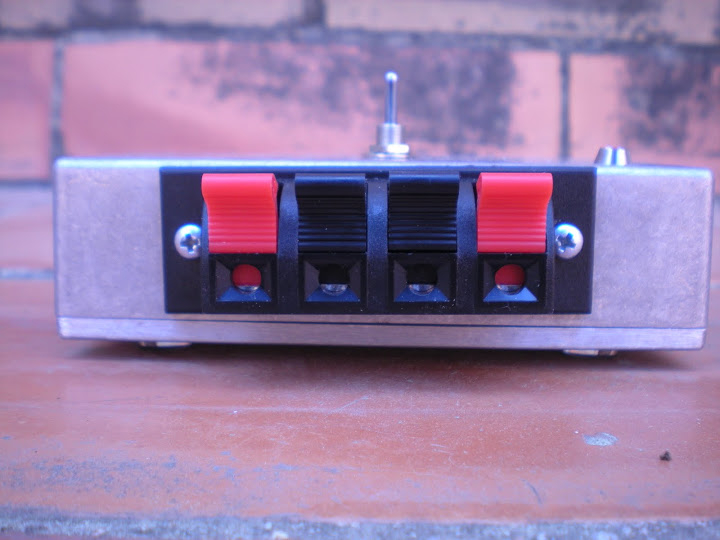

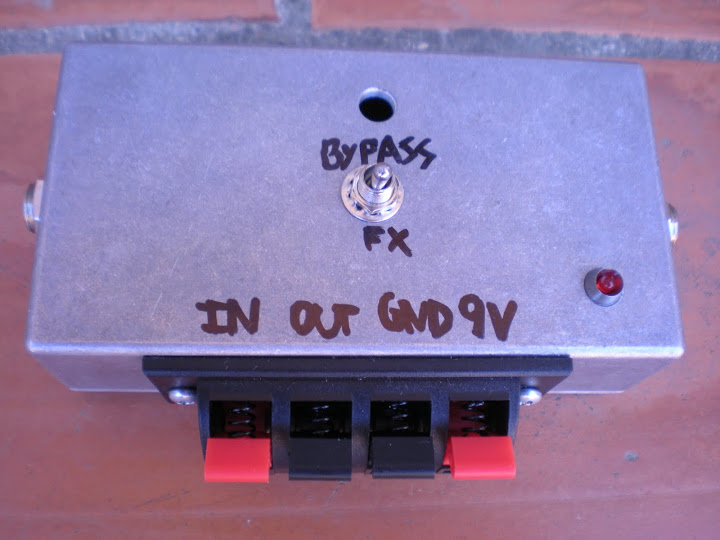

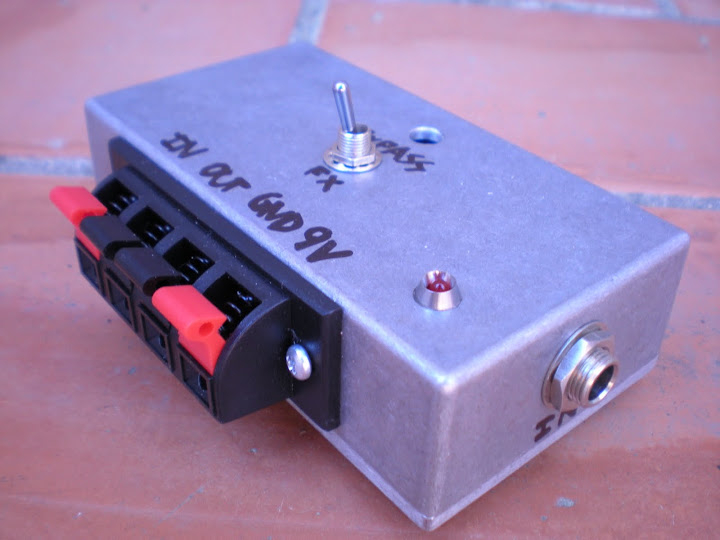

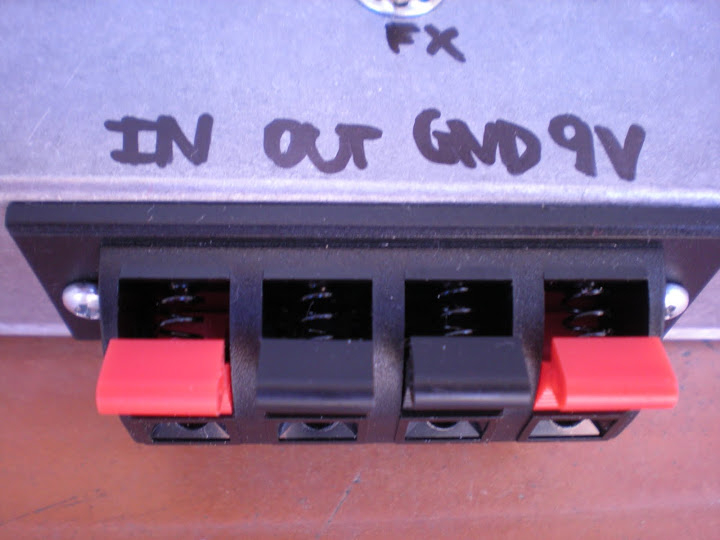

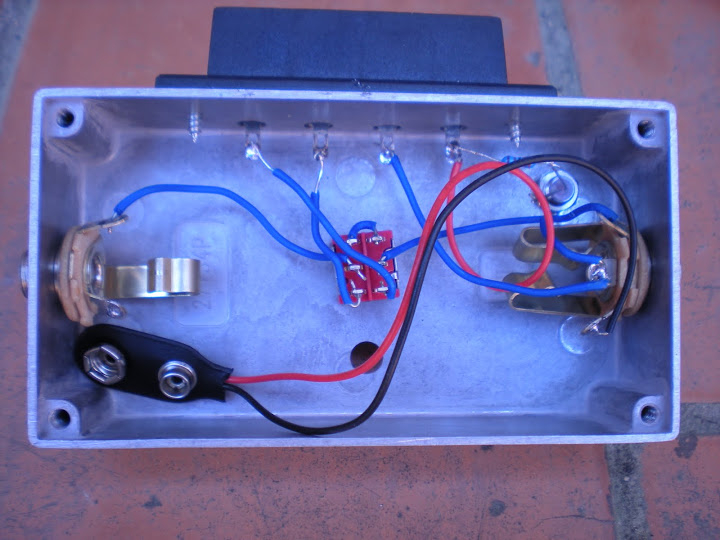

Como podeis ver tiene 4 pestañas a presión para meter los 4 pines de la PCB(in,out,gnd y 9v) y unos jacks para conectar la guitarra y el amplificador. También le puse un switch para hacer true bypass y FX y un led para indicar la alimentación del circuito(por si un día no tiene pila y no me entero).

Por cierto, es muy ecónomico de montar.






Un saludo!!!
Subir
#2 por teletux el 07/06/2010
Buena idea choki !
:saludo:
Subir
#3 por harry el 07/06/2010
Es una buena idea, te ahorras soldar y desoldar los cables unas cuantas veces. Habrá que probarlo, je-je.
Subir
#4 por dark kloud el 07/06/2010
muy bueno, yo tengo algo parecido también, eso si ... algunos efectos tienen tantos potenciómetros que es un coñazo a no ser que te gastes el dinero en los alpha 9mm soldados a placa
Subir
#5 por choki el 07/06/2010
dark_kloud escribió:
muy bueno, yo tengo algo parecido también, eso si ... algunos efectos tienen tantos potenciómetros que es un coñazo a no ser que te gastes el dinero en los alpha 9mm soldados a placa


Pero para probar la PCB con esto da igual lo que ocupe la placa con los potes y todo eso, se conecta desde fuera con los 4 cables en las pestañas que van a presión y ya está.
Subir
#6 por Dr.Maligno Tech el 07/06/2010
mira el tio, asi no tiene que montarlo en el chasis para probarlo

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#7 por David el 07/06/2010
jeje, yo también monté un cacharro que servía para eso y colgué fotos en el foro. Lo que pasa es que no sé dónde :|
Subir
Baneado
#8 por danibg el 07/06/2010
muy bueno
yo tambien me hice uno, pero en formato "miser" a si que mejor no subo fotos jajaj
Subir
#9 por Dr.Maligno Tech el 07/06/2010
yo como siempre los monto y funcionan............:risa:

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#10 por stak_a el 07/06/2010
pos yo digo que +1 para choki a mi no se me hubiera ocurrido saludos!!!

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
#11 por chacarock el 08/06/2010
buenisimo, yo como un salamin soldando todo, buena idea


saludos
Subir
#12 por lastdanz el 15/09/2010
wow... lo veo una idea cojonuda... lo mismo me hago uno, como dices es genial si vas a montar muchas cosas...

pero... one duda... al led le pusiste alguna resistencia en serie? (tú sabes, lo normal es ponerle alguna...)
qué valor tendría que tener?
((por ejemplo, tengo por aquí resistencias de 330 a punta pala... me valdría? mejor meterle más? (es que también he leído que mejor ponerle en torno a 1k, para que no consuma demasiado...) yo creo que sí, pero por preguntar no pierdo nada xD))
