Circuito para varitone

#1 por halo el 31/07/2008
He estado buscando el circuito de la guibson Es-345 pero no lo he encontrado, yo tengo la gibson ES- 335 y me gustaria ponerle el varitone, pero no se el esquema del circuito ni donde conseguir el varitone.

Gracias de adelantado
Subir
#2 por frasco el 01/08/2008
Mira a ver si esto te sirve ;)

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#3 por halo el 01/08/2008
que grande eres, +1, sabes donde me puedo comprar el selector y que capacitadores me compro?
Subir
#4 por Jorge Rubiales el 01/08/2008
Supongo que en cualquier tienda medianamente grande de musica puedes encontrar o mandar a pedir esos componentes.

Una pregunta, que es exactamente el circuito este del varitone? Veo un selector con varias resistencias diferentes y algunos condensadores, supongo que sirve para variar la respuesta tonal de las humbuckers?
Subir
#5 por frasco el 01/08/2008
Aunque el esquema es algo mas complejo, en su funcionamiento actúa como si cambiaras el condensador de tono de tus pastillas... de modo que es como si tu pote de tono tuviese "8 vueltas" :D

Como has dicho varía la respuesta del propio pote de tonos al cambiar la banda de frecuencia que controla.


Para halo:

Pues no sé donde podrás encontrar el selector, supongo que en una custom shop oficial podrán pedir el original.

En cuanto a que condensadores? supongo que te refieres a que marca ¿no? los mas famosos son los orange drop.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#6 por halo el 01/08/2008
si me referia a la marca muchas gracias por la respuesta
Subir
#7 por jose m el 01/08/2008
El selector no es mas que un conmutador rotativo de 2 circuitos y 6 posiciones, se puede encontrar en cualquier tienda de electronica pidiendolo como te he puesto.


Subir
#8 por halo el 02/08/2008
ok comutador rotativo , ya me voy a vuscarlo

:ok:
---------------------------------

y el transformador chiquitin para que sirve?
Subir
#9 por frasco el 02/08/2008
Es un transformador de choke, una bobina, creo que estabiliza y filtra la señal, pero nunca lo he tenido muy claro... Siempre los he visto en circuitos electricos y en fuentes de alimentación.. Se usan en válvulas pero nunca he estudiado un montaje en el que apareciese fuera de la fuente.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#10 por josepqr el 17/05/2016
Hola,

este hilo es bastante antiguo ,
pero dejadme añadir esta info por si algún dia alguien utiliza el buscador y el lleva aqui:


En el enlace que pones, dice esto sobre el inductor.
"Induction
An option included on many guitars with varitones is to include a small inductor* on the ground side of the circuit. This retains the high frequencies, whereas without it, everything is lost below a certain point and the varitone behaves more like a conventional tone knob or low-pass filter (albeit with a different profile from either in most cases).
*The blue thing. I don't know the value, sorry. "

que traducido seria algo asi:
Una opcion incluida en muchas guitarras con varitones es incluir un pequeño inductor (lo malo... es que no conozco el valor.. lo siento). Este, retiene las frecuencias altas, ya que sin el, todo lo que este bajo cierto punto se pierde, y el varitone se comporta como una perilla de tono comun, o un filtro de paso bajo. (aunque con un perfil diferente de cualquiera en la mayoría de los casos)



Si te fijas en este link, esta el detalle de lo que viene en un kit (ahi tenes los valores)
http://senniguitar.com/product/6-positions-varitone-for-guitar-electric-bass-6-capacitors/

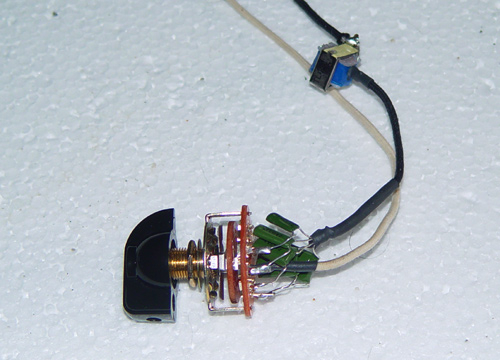

• A 1.5 - 7 Henry Inductor
• 4 (non-electrolytic) Capacitors (I use four ceramic disc caps. The cap values are: .01mfd, .02mfd, .047mfd, .1mfd.)
Subir
