telecaster - teleacustic , en una sola guitarra.

#109 por luisito el 23/02/2014
Animo que eso está ya "chupao" :amigos:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#110 por pepetrauma el 10/03/2014
Gracias luis C. pero creo que es un poco más complicado de lo que creia inicialmente .

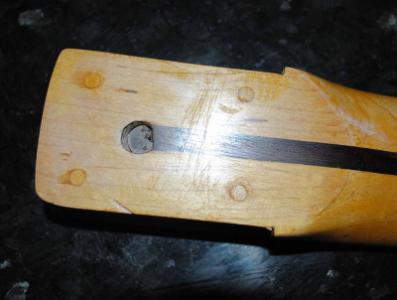

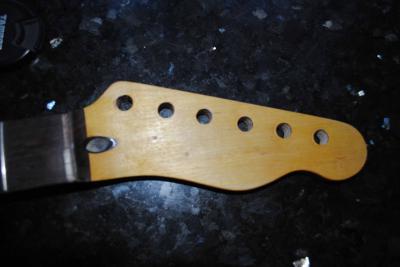

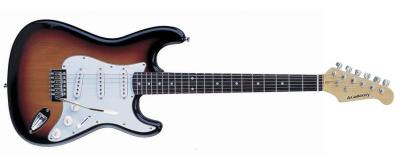

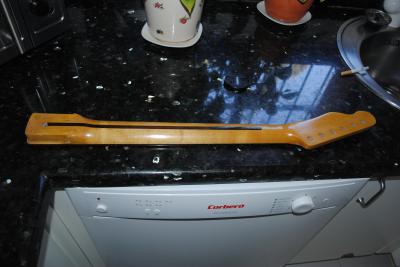

El mastil , partiamos como os dije al inico de un mastil compadro de una stratocaster academy en el cash convert por 50 euros.. lijada , modifacion de la pala , y de la union al cuerpo . La intencion es que el mastil no se vea por los aros , y que el diapason quede como en una guitarra clasica por encima de la tapa.

Teñido con goma laca , ( al que le añado unas gotas de tinte para impresora amarillo y rojo) hasta obtener el color mas o menos .
Archivos adjuntos:
BBCode:
mastil 1.jpg
BBCode:
BBCode:
pala frntal jpg.jpg
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
1
#111 por pepetrauma el 10/03/2014

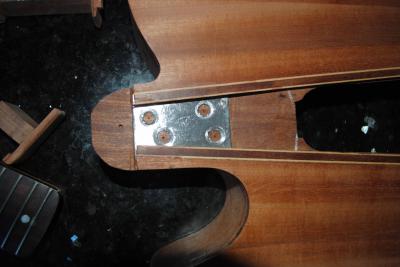

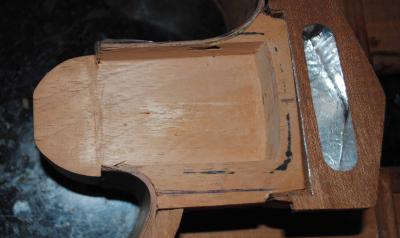

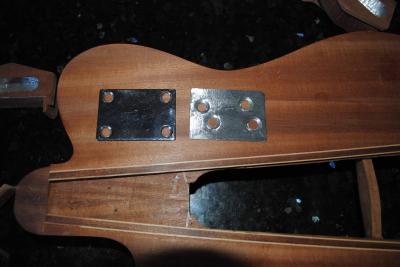

el ajuste del mastil al cuerpo lo heré como en las telecas clasicas , para lo cual he tallado un hueco en le zoque bajo la tapa , y he hecho con acero una chapa similar en dimensiones a la que le he puesto los orificios mas centrados .
Archivos adjuntos:
metal puesto jpg.jpg
BBCode:
placas jpg.jpg
BBCode:
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
1
#112 por pepetrauma el 10/03/2014

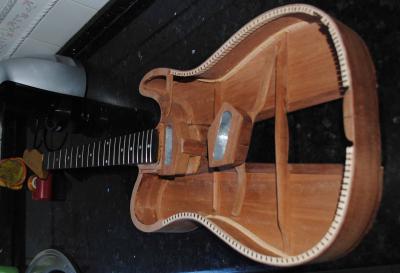

mastil y cuerpo puestos , vereis tambien las cajas de la electronica. Ya si que va quedando menos , para , empezar lo peor , lijarlo todo , dejarlo como si estuviese restaurando , y barnizar.......
Archivos adjuntos:
guitarra jpg.jpg
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
2
#113 por spidey12 el 10/03/2014
Impecable, ahora si es verdad que queda menos.

Más información en:
http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/proyectos/273-les-paul-59

http://www.tokaaguitars.com

Subir
1
#114 por pepetrauma el 10/03/2014
Gracias compa , esperando ver evoluciones de la 59

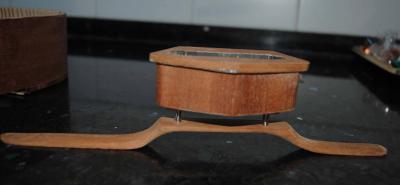

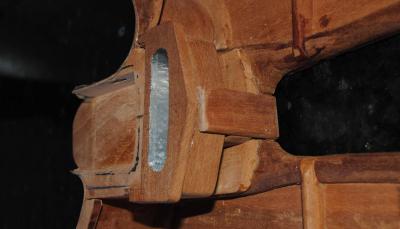

las cajas de las pastillas, como explique en un esquema previo , las pastillas van escondidas en sus cajas para poder colocarlas por el fondo , y dado que tendran que " saltar " las varetas de la tapa armonica hasta llegar a su sitio llevan un sistema de anclaje intermedio :

la del mastil va fija con un taco de madera , la del mastil con un sistema de muelles sobre una especie de helice asimetrica .

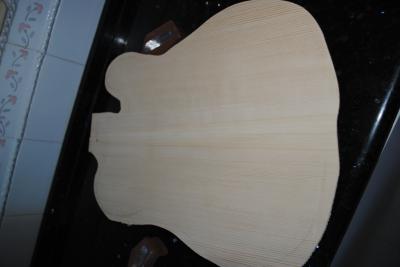

y la tapa de pinoabeto AA a falta de lijado final ( aun tengo que terminar de regruesas por los lados hasta casi 1,9 mm de espesor ) y lijado fino , fino , para quitar algun arañazo que otro.

LA mancha que se ve en la primera foto , es que un formon decidio que firmara la guitarra con ADN, pero bueno , ya me di yo solo los puntitos en el dedo.
Archivos adjuntos:
pastilla mastil jpg.jpg
BBCode:
helice jpg.jpg
BBCode:
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
1
#115 por luisito el 10/03/2014
Muy ingenioso, si señor, precisamente una vez se me ocurrió hacer un cigar box completamente macizo por dentro pero con el boquete de la pastilla de arriba a abajo para que fuera fácil cambiarla, nunca lo lleve a la practica :)

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#116 por pepetrauma el 10/03/2014
Gracias luis , ya falta menos para la tio Pepe, cuando comience con la goma laca .... y tenga tiempos muertos . TAmbien tengo otras ideas para ella y una lata nueva ( tambien roja) muy inglesita para un teleukelele lata box .

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
#117 por dr_cinicvs el 10/03/2014
estoy deseando ver como funciona el invento de las cajas de las pastillas, y eso de firmar con adn es muy común, creo que todas mis guitarras están "firmadas"

el mastil atornillado por supuesto, no deja de ser una teleca, incluso mi uketele lleva el mastil atornillado, con su miniplaca y todo

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#118 por spidey12 el 10/03/2014
Muy buen trabajo pepetrauma, una vez casi listas es imposible imaginar el trabajo que tiene.

Más información en:
http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/proyectos/273-les-paul-59

http://www.tokaaguitars.com

Subir
#119 por luisito el 10/03/2014
pepetrauma escribió:
a falta menos para la tio Pepe, cuando comience con la goma laca .... y tenga tiempos muertos . TAmbien tengo otras ideas para ella y una lata nueva ( tambien roja) muy inglesita para un teleukelele lata box .


Pues yo ando buscando la manera de construirme un citern con la escala de un banjo muy largo para que suene medieval, a ver si resuelvo el cuerpo como hacerlo. Sería con 4 cuerdas. Algo así pero más rustico:
Archivos adjuntos:
BBCode:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#120 por pepetrauma el 11/03/2014
Luis , algo se nos ocurrira , primero un buen plano , un diseño a partir del tiro , tipo laud a lo frasco ( en reparaciones de villagarlopa lo explica , ) longitudes basadas en el tiro , y a parti de ahí ... pues para la tapa una cajita de cedro de alguna caja de puros grandes, aros de pino o sapeli tipo contrachapado domestico , . y fondo de sapeli . Te quedaría ideal por poquito dinero . Lo mas caro el diapason ...

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
