Soldar cables guitarra

#1 por hectorperez el 07/01/2013
Bueno tengo una yamaha pacifica 112v esta http://ebay.absolutemusic.co.uk/yampac112nat.jpg

Y se me han soltado 4 cables ninguna de las 5 posiciones suenan, esta tarde probando eh colocado un par de cables y sonaban y lo eh dibujado para soldar mañana.
Primer problema un cable rojo en una de las posiciones del selector de pastillas sonaba una pastilla, en otra posición sonaban las 5 pero igual. Alguien puede subir una foto de la electrónica de esta guitarra para ayudarme muchas gracias

Comprometido con mi Dean ML knight

Subir
#2 por totusii el 07/01/2013
Hector,
Para la configuración que buscas mira: http://www.pastranaguitars.com/articulos/h-s-s-1vol-1ton-5pos
Luis Vera
Subir
#3 por hectorperez el 07/01/2013
Muchas gracias aunque ya lo eh soldado pero creo que esta mal por que tengo 2 cables sueltos y en ningun lado cambian el sonido, y un cable rojo que al soldarlo suenan las 5

Comprometido con mi Dean ML knight

Subir
#4 por mohicano62 el 08/01/2013

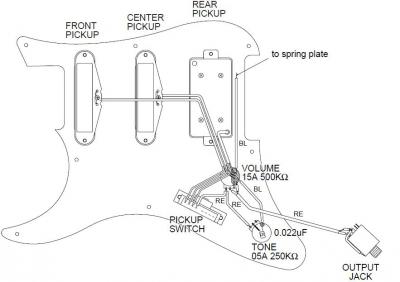

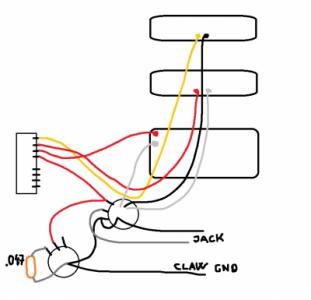

a ver si estos esquemas te sirven.
Archivos adjuntos:
BBCode:
BBCode:

http://www.rosmancustom.com/
