Placa quemada (Marshall Valvestate 8080)

#1 por RataBolo el 26/06/2016

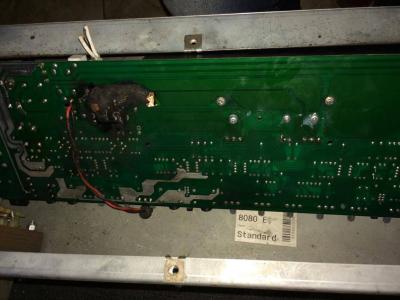

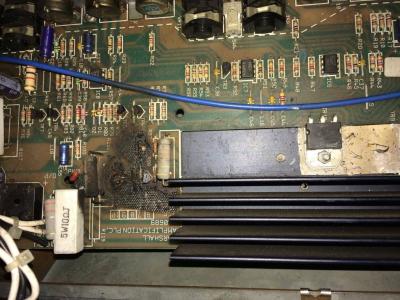

Hola gente, una pregunta a un amigo se le quemó una parte de la placa de su Marshall valvestate 8080, tiene solución para repararla? por qué habrá quemado?
Archivos adjuntos:
BBCode:
BBCode:
Subir
Baneado
#2 por Armonia el 27/06/2016
Teniendo el plano original del diseño, y una mano de obra especializada que pueda reconstruir el circuito luego de evaluar si hay otros componentes afectados y vale la pena la reparación, quizás pueda hacer algo con mucha paciencia.
También podría copiar de otra plaqueta igual si es que no consiguen el plano. Ahí parece que algo hizo mal contacto y hubo un cortocircuito o algo exploto, pudo ser cualquier cosa. Lo importante es ver si eso tiene reparación.
Subir
#3 por toni diaz el 27/06/2016
Bueno no es tan grave, tranquilo. No conozco tus conocimientos de electrónica, si sabes leer un plano electrónico te mando el esquema del 8080 y sólo tienes que seguirlo, reemplazar los componentes quemados y sustituir las pistas quemadas con cable. Por supuesto después de limpiar bien la zona quemada, recuerda que el carbón es conductor. Si no te sientes seguro no te arriesgues, y al litronico de confianza que el chisme lo merece. Un saludo

IN TUBE WE TRUST

Subir
1
#4 por toni diaz el 27/06/2016

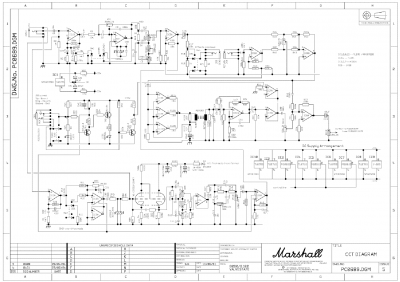

Ahí lo llevas,suerte
Archivos adjuntos:
BBCode:

IN TUBE WE TRUST

Subir
#5 por RataBolo el 28/06/2016
Gracias, claro pero sólo bastará con reemplazar lo quemado? cuál habrá sido el motivo de por qué sucedió esto, quizás vuelva a pasar?
Subir
#6 por Pedro Vecino el 28/06/2016
No puedes montar nada ahí, y menos aún resistencias grandes que además disipen calor. La solución es cortar ese rectángulo y reconstruir el circuito. Se puede hacer de distintas formas, pero las bien hechas son muy laboriosas. Además previamente es necesario comprobar el transformador de alimentación, el altavoz, los transistores de potencia, etc. Desde luego es un trabajo muy delicado en el que hay tener todo muy claro. Para experimentar no es.

https://www.facebook.com/pedro.vecino.9

Subir
#7 por toni diaz el 28/06/2016
La dremmel es tu amiga, pero como te comenté y corrobora #6 que es uno de los máquinas del foro. Si no lo tienes superseguro mejor pide presupuesto a algun profesional y tu decides. Que creo lo más sensato

IN TUBE WE TRUST

Subir
