Pedales JOYO

#3253 por o37 el 26/06/2013

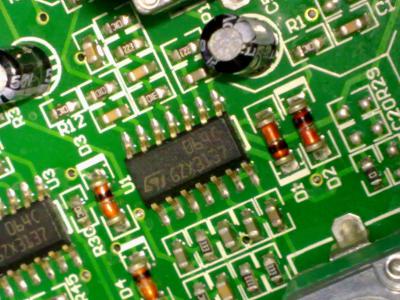

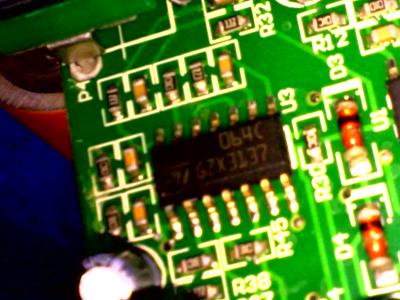

Aquí los tenéis. American sound de Harley Benton
Vosotros diréis.......

Un saludo
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:

Quién con críos se acuesta mojado se levanta

Subir
1
#3254 por Skimy el 26/06/2013
Weder. Yo soy ingeniero técnico industrial en electrónica industrial no se si eso te vale. Igualmente no por eso adivino circuitos. En el Link que puse hay gente que ha echado tiempo en analizarlo en componentes respuesta en frecuencia y comparar esto con modelos similares.

Endorser de Tokai, Ogre, Caline, Movall, Joyo, Dr.J, Biyang y Wangs comentame cualquier duda en http://www.youtube.com/user/skimy90 (reviews, covers, demos..)

Mi web: http://www.julioskimy.com/ ________________Mi blog: https://skimy.wordpress.com/

Subir
Baneado
#3255 por weder el 26/06/2013
Entonces no se puede saber visulmente?
Pues si que es dificil esto no?!!!
Subir
Baneado
#3256 por weder el 26/06/2013
Alguien tiene algun pedal completamente digital y nos puede mandar una foto para compararlo?
Ygual vemos similitudes...o no.

Es mas por curiosidad que otra cosa ya que por el precio que tienen tampoco hay que mirarle demasiado el dentado. :D
Subir
#3257 por Skimy el 26/06/2013
Weder. Con el código que ves en los integrados te vas a Google y buscas su ficha técnica. Yo estoy intentándolo. Pero el 3g me va fatal

Endorser de Tokai, Ogre, Caline, Movall, Joyo, Dr.J, Biyang y Wangs comentame cualquier duda en http://www.youtube.com/user/skimy90 (reviews, covers, demos..)

Mi web: http://www.julioskimy.com/ ________________Mi blog: https://skimy.wordpress.com/

Subir

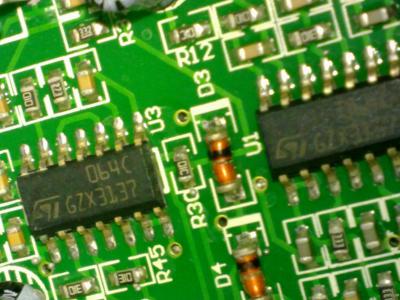

#3258 por o37 el 26/06/2013

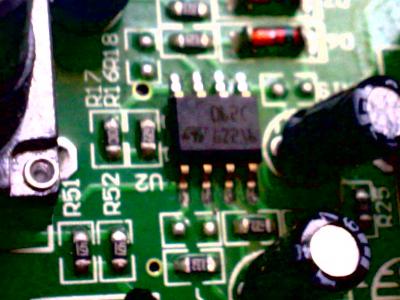

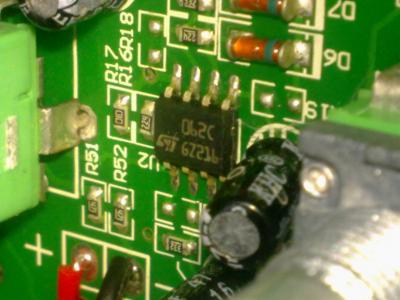

La última no se veía bien.
¿Puede alguien aclarar algo?
Archivos adjuntos:
BBCode:

Quién con críos se acuesta mojado se levanta

Subir
#3259 por Skimy el 26/06/2013
Son Opamps basados en transistores J-fet si he leído bien los códigos

Endorser de Tokai, Ogre, Caline, Movall, Joyo, Dr.J, Biyang y Wangs comentame cualquier duda en http://www.youtube.com/user/skimy90 (reviews, covers, demos..)

Mi web: http://www.julioskimy.com/ ________________Mi blog: https://skimy.wordpress.com/

Subir
#3260 por o37 el 26/06/2013
Yo he encontrado esto
Archivos adjuntos:

Quién con críos se acuesta mojado se levanta

Subir
#3261 por sergiorotten el 26/06/2013
#3251 Joder, te ha pasado EXACTAMENTE lo mismo que a mi cuando desmonté el Crunch Distortion para bajarle el pot de presencia, se me rompió la cabeza de uno de los tornillos de la tapa del pedal.....
Subir
#3262 por Guitarrilia el 26/06/2013
No sé de qué pedales estáis hablando, pero si os sirve de algo, el Joyo AC-Tone es completamente analógico.
Es una copia o clon casi exacta del Sansamp Liverpoool de Tech21. No lo digo yo, lo dicen los frikis (con todos mis respetos) de http://www.freeestompboxes.org, donde se dedican a despiezar, analizar, modificar y clonar todo tipo de pedales. Y digo que es un clon casi exacto porque apenas han variado los valores de unas resistencias y condensadores, para darle otro tono diferente.
En los circuitos de este pedal no hay ningún conversor AD/DA, solo hay condensadores, resistencias, amplificadores operacionales, transistores y poco más.
No es True Bypass, ya que lleva un buffer para eliminar el ruido o pop que hace al pulsar el pedal, como algunos Ultimate Drive.
Tiene un circuito analógico de simulación de pantalla, que se puede puentear fácilmente.
Os dejo un enlace a un PDF donde viene toda esta información:

https://www.box.com/s/t0yj65rshmkuacnte68j

Pero no todos los pedales de Joyo son analógicos. Los de overdrive y distorsión sí lo son, igual que el Flanger. El Analog Delay, sin ir más lejos, es digital. Lleva un circuito integrado PT2399 que transforma la señal analógica a digital, genera las repeticiones y las convierte en analógicas de nuevo.

Aprendiz de mucho, maestro de nada.
Mi Soundcloud
Mi Youtube

Subir
2
Baneado
#3263 por weder el 26/06/2013
Así me gusta,información clara y concisa sin hacer debates sin sentido!!!
Gracias guitarrilla por la info!!!
Subir
1
#3264 por o37 el 26/06/2013
Pues aclarado todo ¿no?
Ya que he desarmado el cacharro aprovecho para avisar de una pega que tuve en el ULTIMATE

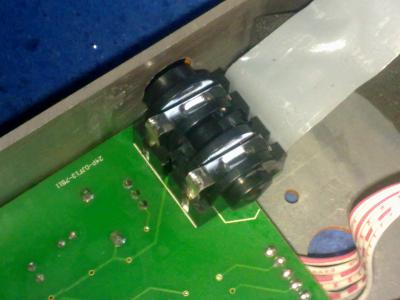

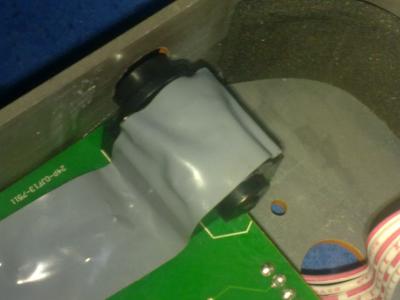

Tened cuidado con el cable de la pila. A mí se me coló en el jack hembra del IN y lo pellizqué, desde entonces encinto todos para que no me vuelva a ocurrir.

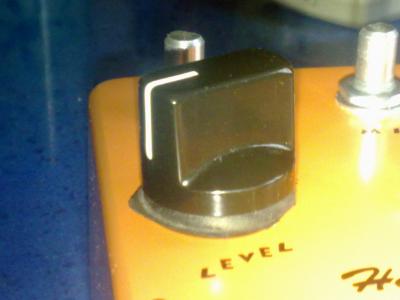

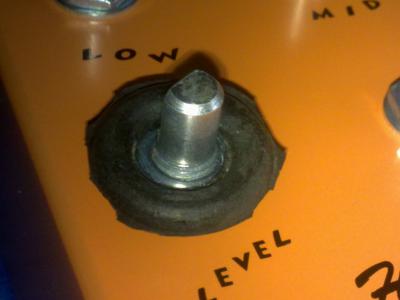

Otra cosa que comenté sobre el AMERICAN es la gran variación de volumen que produce un mínimo movimiento del LEVEL cuando GAIN y VOICE están subiditos. Para evitar movimientos involuntarios he colocado una junta tórica de goma que tenía por casa entre el botón del pote (hay que presionar un poco hacia abajo al montarlo) y la carcasa.
Espero que os sea de ayuda
Un saludo
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:

Quién con críos se acuesta mojado se levanta

Subir
2
