#97 por Camagroc el 18/12/2012
Retomando otra vez el proyecto de la Hagstrom Swede, ya le falta poco para llegar a la perfección!
Por fin le he puesto la humbucker que le hacia falta en la posición central. Una Seymour Duncan'59 (cómo no) SH1n de 4 cables y un super selector rotatorio de 6 posiciones con el tipico "chicken head knob"

La pastilla central puede pasar de doble a simple girando el segundo pote de volumen.
Los controles para cada una de las P-Rails siguen siendo los miniswitchs negros de 3 posiciones (Rail-Humbucker-P90)

El selector rotatorio lo he diseñado con las siguientes combinaciones:

1. [X__] Puente
2. [XX_] Puente + Medio
3. [X_X] Puente + Mástil
4. [XXX] Puente + Medio + Mástil
5. [_XX] Medio + Mástil
6. [__X] Mástil

(La única posición que no tengo es la del medio sola, pero sí tengo las 3 a la vez)

Ahora éste engendro es capaz de generar 45 interesantísimas combinaciones!!
[H__] [P__] [S__] [HH_] [PH_] [SH_] [HS_] [PS_] [SS_] [H_H] [P_H] [S_H] [H_P] [P_P] [S_P] [H_S] [P_S] [S_S] [HHH] [PHH] [SHH] [HHP] [PHP] [SHP] [HHS] [PHS] [SHS] [HSH] [PSH] [SSH] [HSP] [PSP] [SSP] [HSS] [PSS] [SSS] [_HH] [_HP] [_HS] [_SH] [_SP] [_SS] [__H] [__P] [__S]
Entre las cuales se encuetran 20 de los sonidos más típicos de las guitarras rockeras de toda la vida, en negrita (Les Paul - SG, Strat, SuperStrat, Telecaster, SuperTele, Tele Custom, Fat Tele, Goldtop, black beauty, y varios hibridos)

El siguiente paso en la evolución será cambiar la humbucker central normal por otra P-Rail. Entonces necesitaré otro miniswitch de 3 posiciones que pondré en el lugar del segundo pote de volumen. Quedará más rara aún, pero sonará bestial, con nada menos que 60 combinaciones de pastillas!!

Aquí está la béstia blanca! Mi white beauty particular!
DSC10028.JPG DSC10030.JPG

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#98 por Camagroc el 20/12/2012
Y qué bién suena la cabrona!
Solo le falta que la central sea una P-Rail.
Y quizás modificar el selector, las tres a la vez [HHH] suena muy parecido a centro + mástil [_HH], lo cambiaria por la central sola [_H_], que no lo tengo.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#99 por Camagroc el 20/12/2012

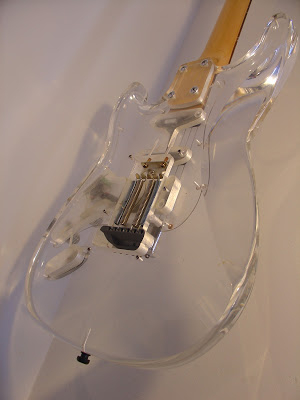

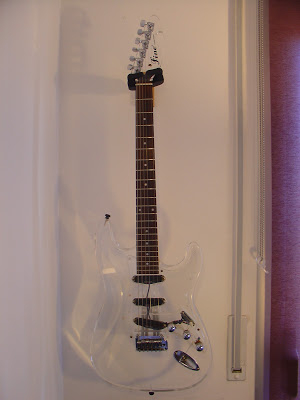

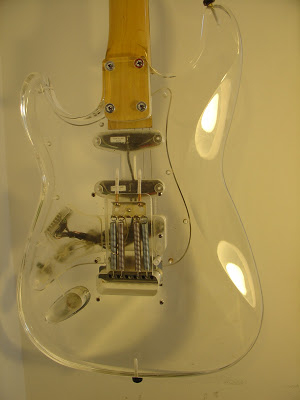

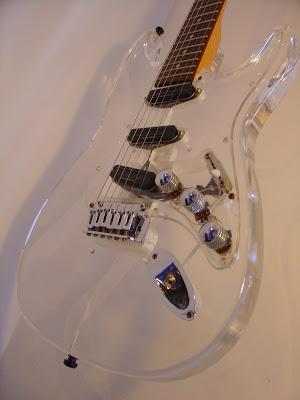

Cuidao con lo que me acaba de llegar.

DSC00036.JPG DSC00040.JPG DSC00038.JPG DSC00041.JPG DSC00045.JPG DSC00042.JPG DSC00043.JPG

Trae tres pastillacas Seymour Duncan Hot Rails de 4 cables, con mucho potencial, pero tengo ganas de ponerle unas pastillas 100% strat. Las Hot Rails me serviran para otro proyecto strat.
Ya tengo en casa un juego de pastillas Fender Tex-Mex con tapas blancas, que intentaré montar con un pushpull para conectar la central en serie y un selector mega switch de 5 posiciones con un esquema TeleStrat:
1. S__
2. SS_
3. S_S
4. _SS
5. __S

Muy parecido al que monté en la telestrat, igual pero con un solo pushpull:


El mástil con el diapasón de palorosa no me cuadra, quiero ponerle uno de arce. Tengo un par de opciones: La primera será el mástil customizado "destrozocaster" que le compré al forero "halaketepires", que és muy fino, rápido y cómodo y con un aspecto muy setentero con la pala grande.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#100 por dr_cinicvs el 20/12/2012
con esa no hay mas guebos que hacer las soldaduras bien pulcras

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#101 por Camagroc el 20/12/2012
dr_cinicvs escribió:
con esa no hay mas guebos que hacer las soldaduras bien pulcras


Sí tio, estoy en ello... Cuesta lo suyo, hay que ser muy cuidaso.

El problema más importante que me he encontrado es que el 5way megaswitch es demasiado grande y no cabe en el hueco del golpeador. Tendré que pensar otra opción.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#102 por Camagroc el 21/12/2012

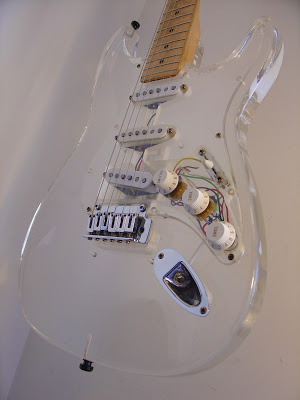

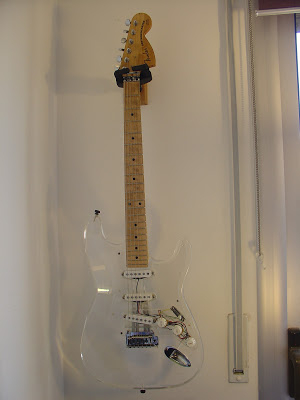

Cambio de mástil, pastillas y potenciometros. Ahora sí tiene aspecto strat total!
De momento con el selector de origen porque uno original fender no cabe... argh!

DSC00036.JPG DSC00049.JPG
DSC00038.JPG DSC00050.JPG

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#103 por wallride10 el 21/12/2012
Joooood....!!!
Y yo que flipaba con las combinaciones de la guitarra del abuelo...
He estado leyendo este hilo y me dejas loco,loco... desde luego no te aburres eh?
Para mi ahora eres supercircuito man.
Ale, sigue, sigue que me dejas embobao.
Subir
1
#104 por Camagroc el 21/12/2012
wallride10 escribió:
Ale, sigue, sigue que me dejas embobao.


Con ésta strat transparente poca cosa hay que hacer, solo me queda acabar de montarle la electrónica con alguna modificación interesante y a meterle caña!

Me tendré que buscar otro proyecto, alguna idea tengo con las tres pastillas SD Hot Rails que me han sobrado. Pero solamente será una strat con dobles que pasan a simples.

Mi prioridad ahora es ponerle la P-Rail central a la Hagstrom Swede White Beauty HHH y encontrar un sistema menos complicado para poder hacer el cambio P90-Humbucker-Single de las tres pastillas. Habia pensado otro selector rotatorio pero no tengo ni la más remota idea de si se ha hecho y nisiquiera si es posible...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#105 por A.Esp el 22/12/2012
Joder camacroc, te van a fichar en Fender para su fábrica de guitarras je je¡¡
saludotes¡
Subir
1
#106 por WalterLopes el 09/01/2013
#105 jjajaja eso seguro, hace virgerias...
Camaroc, yote doy una idea, seria hacer una estrato,con 3 humburkers, pero que humburkers, esten formadas por 2 hot rails cada una, me entiendes?¿ de manera que tendrias 6 minihumburkers

Es una SIMPLE opinion de un HUMILDE guitarrista

Si te he ayudado, no olvides la flechita verde!! ;)

Subir
#107 por Camagroc el 09/01/2013
Eso no lo tengo aun, solo en pastillas me dejaria el sueldo de un mes!! Además seria una locura de cables combinar todo eso!
He visto algunas guitarras heavis con dobles minihumbuckers en el puente, vaya locura!

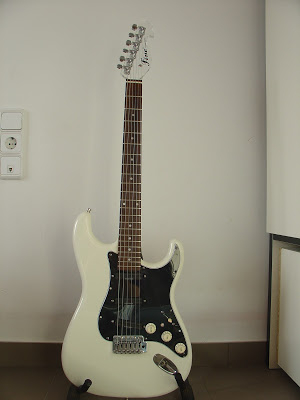

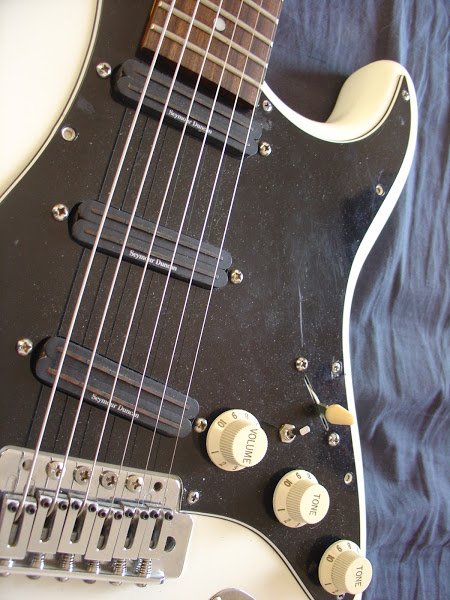

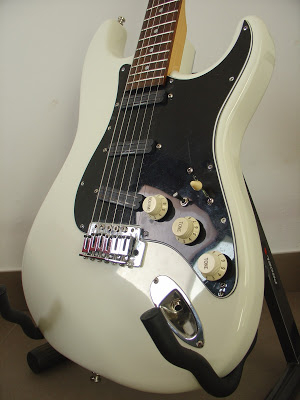

De momento sí tengo una Strato con 3 minihubuckers seymour duncan hot rails que ya es algo nada despreciable:
DSC00055.JPG DSC00056.JPG

Como es habitual en mis enjendros tiene multitud de combinaciones, no le hace falta más pastillas!

Selector de 3 posiciones Fender Telecaster solo para las pastillas de mástil y puente
1. Puente
2. Puente + Mástil
3. Mástil
Miniswitch de 2 posicones para añadir la pastilla central:
1. Puente + Medio
2. Puente + Medio + Mástil
3. Medio + Mástil

El tercer potenciometro es spin-a-split para la pastilla del puente y el pushpull pasa de humbucker a singles las pastillas del medio y mástil a la vez. Con lo que se pueden tener 4 combinaciones diferentes de pastillas singles i/o humbuckers:
HHH: Pushpull abajo y potenciometro a 10
HSS: Pushpull arriba y potenciometro a 10
SHH: Pushpull abajo y potenciometro a 0
SSS: Pushpull arriba y potenciometro a 0

Combinando las 6 opciones de combinacion de pasillas con las 4 opciones de configuraciones de pastillas simples y dobles se obtienen 18 sonidos diferentes:

[H__] humbucker puente. (Tipo Les Paul, SG, Ibanez, Superstrat ... )
[HH_] humbucker puente + humbucker medio (black beauty, SG custom...)
[HHH] 3 humbuckers!
[H_H] humbucker puente + humbucker mástil (Tipo Les Paul, SG, ...)
[_HH] humbucker medio + humbucker mástil (black beauty, SG custom...)
[__H] humbucker mástil (Tipo Les Paul, SG, Ibanez, Fat tele ... )
[S__] Single puente. (Tipo tele o strat)
[SS_] Single puente + single medio (tipo strat 100%)
[SSS] 3 singles!
[S_S] Single puente + single mástil (tipo tele 100%)
[_SS] Single medio + single mástil (tipo strat 100%)
[__S] Single puente (tipo strat o tele)
[HS_] humbucker puente + single medio (SuperStrat)
[HSS] humbucker puente + singles medio y mástil
[H_S] humbucker puente + single mástil (supertele, tele-plus...)
[SH_] Single puente + humbucker medio (?)
[SHH] Single puente + humbucker medio y mástil (?)
[S_H] Single puente + humbucker mástil (Fat tele, tele custom...)


Suena de muerrte!
;) :virtuoso:

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#108 por WalterLopes el 09/01/2013
jaja me lo imagino... y el lio de cables seria enorme como tu dices, y mas para diseñarlo...

Es una SIMPLE opinion de un HUMILDE guitarrista

Si te he ayudado, no olvides la flechita verde!! ;)

Subir
