Nuevos proyectos y experimentos varios by Camagroc

#109 por Camagroc el 15/01/2013

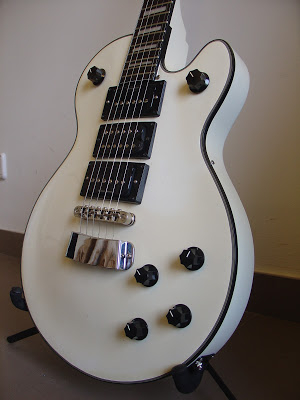

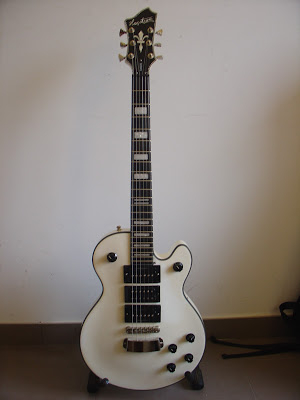

Mejorando las capacidades y la estética de la Hagstrom, y preparando la electrónica para ponerle por fin la tercera P-Rail en la posicion central, me he inventado un sistema bastante curioso para poder tener en las 3 pastillas las 4 combinaciones básicas: Série - P90 - Paralelo - Rail (digo las básicas porque realmente existen 6 para cada pastilla: Série - P90 - Paralelo - Rail - Série fuera de fase - Paralelo fuera de fase)

Será la primera guitarra con 3 P-Rails? quien sabe...

DSC10067.JPG DSC10066.JPG

Lo que más salta a la vista es que no tiene ni un solo selector, toggle-switch, miniswitch... Todo lo que tiene son 6 potenciometros negros tipo JazzBass (en la foto hay dos diferentes, uno gordote y otro tipo pico de gallina, los he cambiado y son todos igualitos)

· Los dos que correspondrían al volumen y tono de la pastilla aguda son el volumen general y tono general.

· Los dos que correspondrían al volumen y tono de la pastilla grave hacen la función de miniswichs para escojer las 4 combinaciones de la pastilla P-Rail del puente (ojo! no són pushpulls! no hay ni un solo pushpull)
Volumen 10 y Tono 10: Humbucker Série
Volumen 0 y Tono 10: P90
Volumen 10 y Tono 0: Rail
Volumen 0 y Tono 0: Humbucker Paralelo

· El potenciometro que hay al lado del cutaway es un selector rotatorio de 4 posiciones tipo PRS que sirve para escojer las 4 combinaciones de la P-Rail (Serie - P90 - Paralelo - Rail) tanto en la pastilla del mástil como en la pastilla central (la central és una humbucker Seymour Duncan'59 SH1n que cambiaré por una P-Rail.

· El potenciometro que hay en la posición habitual del selector de pastillas es un selector rotatorio de 6 posiciones tipo PRS con las siguientes combinaciones:
1. [X__] Puente
2. [XX_] Puente + Medio
3. [_X_] Medio
4. [X_X] Puente + Mástil
5. [_XX] Medio + Mástil
6. [__X] Mástil

Por lo tanto, en función de la configuración de cada pastilla y de cada una de las 6 combinaciones de pastillas la guitarra da sonidos Les Paul, Strat, Tele, y un largo etc de Goldtop, SuperStrat, SuperTele, Tele Custom o Fat Tele, Black Beauty... Total, 48 combinaciones (cuando tenga las 3 P-Rails)

[H__] [P__] [h__] [S__] [HH_] [PH_] [hH_] [SH_] [Hh_] [Ph_] [hh_] [Sh_] [HS_] [PS_] [HS_] [SS_] [HP_] [PP_] [HP_] [SP_] [H_H] [H_P] [H_h] [H_S] [P_H] [P_P] [P_h] [P_S] [h_H] [h_P] [h_h] [h_S] [S_H] [S_P] [S_h] [S_S] [_H_] [_P_] [_h_] [_S_] [_HH] [_PP] [_hh] [_SS] [__H] [__P] [__h] [__S]

(H= humbucker series / h=humbucker paralelo)

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#110 por Camagroc el 16/01/2013
Aqui está la hagstrom con las tapas de los selectores rotatorios cambiadas por tapas de potes JazzBass.

DSC10086.JPG DSC10087.JPG

Me olvidé de explicar como funciona el selector rotatorio de 4 posiciones:
El selector rotatorio de 4 posiciones tiene 4 grupos de 4 patillas, cada grupo conectado a una salida, por lo tanto, 4 salidas.
Exactamente tiene el doble de conexiones que un selector de 4 posiciones tipo telecaster.
Para poder conseguir las 4 combinaciones en cada humbucker (Serie - P90 - Paralelo - Rail) adapté al rotatorio el mismo circuito básico de una telecaster de 4 posiciones, en el que las dos singles se conectan de la misma forma (série - mástil - paralelo - puente).
Como tiene el doble de conexiones, pude adaptar el rotatorio haciendo dos circuitos gemelos, uno para la P-Rail del mástil y otro para la humbucker central (que cambiaré por otra P-Rail).
Creo que existen rotatorios de 4 posiciones y 6 circuitos pero no los he encontrado, si lo hubiera encontrado hubiera podido controlar las 3 pastillas a la vez con un solo rotatorio.

Queda pendiente un video, estoy en ello.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#111 por Camagroc el 17/01/2013
Video gravado deprisa para salir de paso.
Enchufada directamente al ampli (ValveKing Royal 8 de 5w) sin efectos ni nada, a pelo.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#112 por Camagroc el 17/01/2013

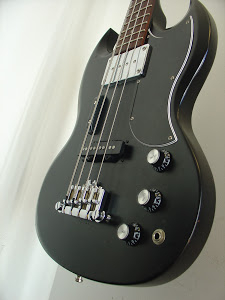

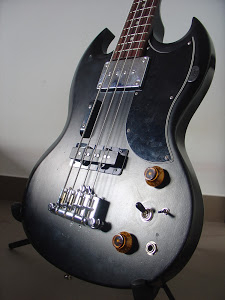

El otro dia también me metí con el bajo!
He conseguido partir la pastilla del mástil, lleva un miniswitch para ponerla doble o simple.
También he canviado la configuración habitual de 2 volumenes y 1 tono por 1 volumen, 1 tono y un switch para cambiar de pastillas:

Antes - Después - Ahora!


Estéticamente quizas ha perdido algo de seriedad, tiene un aspecto más punki y desordenado, pero el sonido ha mejorado substancialmente! S hubiera sabido que me gusta mucho más el sonido de pastillas simples en el bajo me hubiera ido de cabeza a por un JazzBass. Pero esto me ha servido para experimentar. Ahora tengo un bajo que me mola mucho estéticamente y suena mejor que nunca.
La pastilla humbucker del mastil es muy gorda, con mucho cuerpo, muchos bajos y poca definición. Cuando se pasa a single perde cuerpo y suena mas definida, parecido a un precision pero más dócil.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir

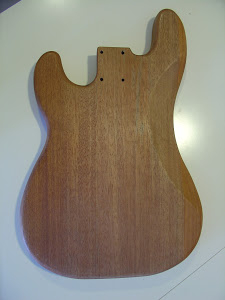

#113 por Camagroc el 15/02/2013
Me voy a montar un Precision Bass

· Mástil de Arce Mighty Mite nuevo (cortesia de eldescarao)
· Cuerpo de Aliso Warmoth sin pintar nuevo (cortesia de New Phono)
· Pastillas Lollar (compradas en Tube Sound)
· Colpeador negro de tres capas Allparts (comprado en Herrera)
· Puente generico recuperado de otro bajo.
· Potes CTS
· Placa de union y tornillos Allparts (comprados en Herrera)
· Tapas de los potenciometros Fender (Telecaster o Ampli, no lo se aun)
· Straplocks de bloqueo Schaller.

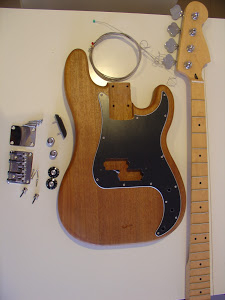

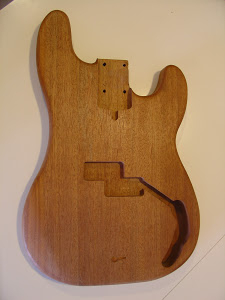

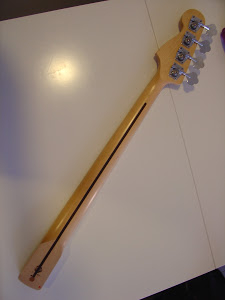

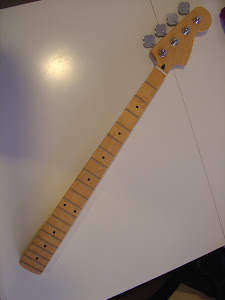

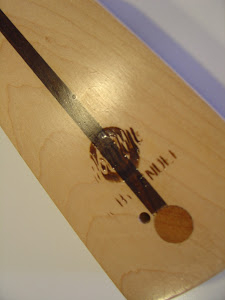

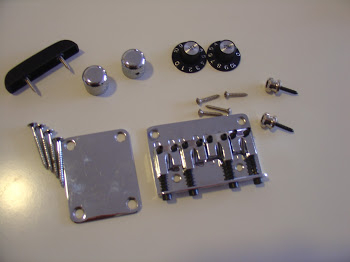

Las partes:
DSC00185.JPG DSC00188.JPG

Con potes Tele - Con potes de Ampli - Con tapa de pastilla Jazz-Bass en puente

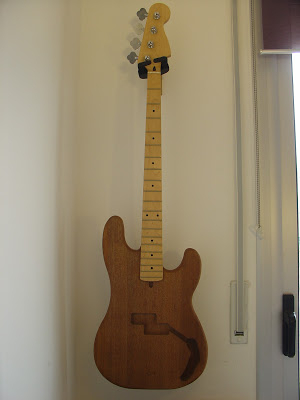

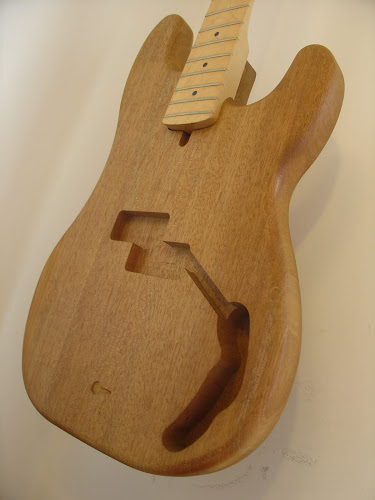

Estoy empezando a montar, de momento he ensamblado el mástil con el cuerpo, que se aguanta perfectamente sin tornillos.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#114 por dr_cinicvs el 15/02/2013
cuerpo de aliso? a simple vista diria que es caoba

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
1
#115 por Camagroc el 15/02/2013
dr_cinicvs escribió:
cuerpo de aliso? a simple vista diria que es caoba


Si tio, yo he pensado lo mismo por el color. Pero me ha dicho que de cerca la veta se ve que es de aliso.
La verdad yo no soy capaz de apreciarlo, por lo que me lo he creido.

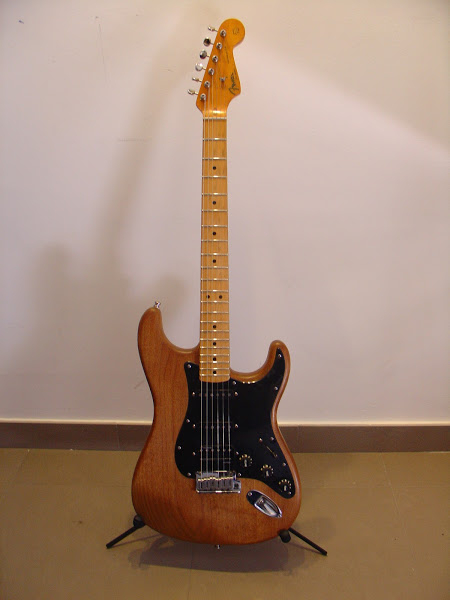

Hace un tiempo tube una strat de aliso decapada y tratada con aceite que tenia un color muy parecido:

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir

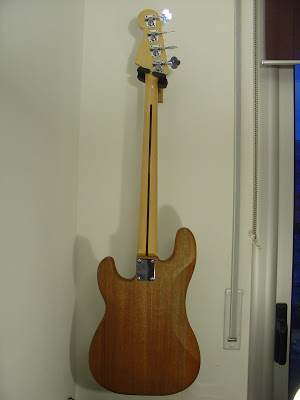

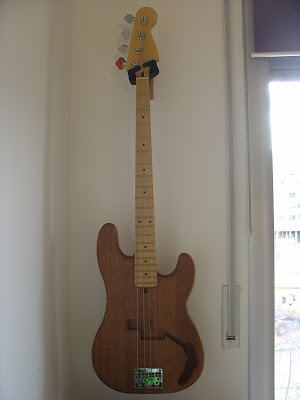

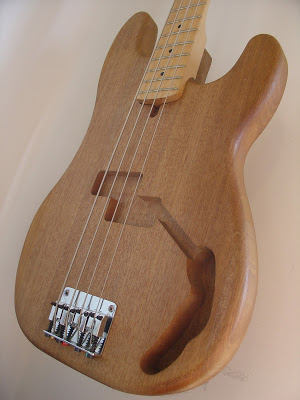

#116 por Camagroc el 15/02/2013

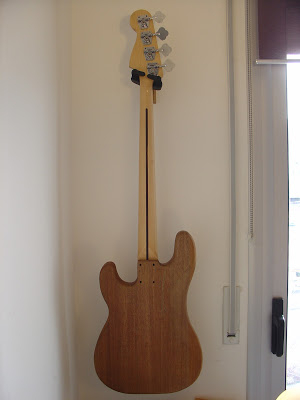

Después de la siesta he avanzado algo más.

He hecho los agujeros para los tornillos de anclaje al mástil. He atornillado el mástil al cuerpo y he situado el puente.
He puesto 2 cuerdas para comprobar la buena posicion del puente y después de comprovar-lo las medidas 3 veces lo he atornillado!
He puesto el resto de cuerdas para comprobar que hay margen para la afinación y la acción.

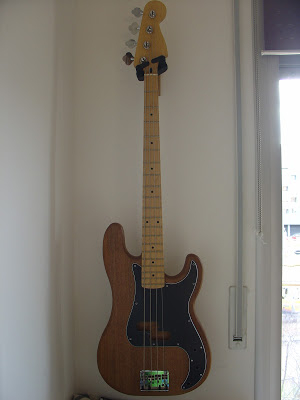

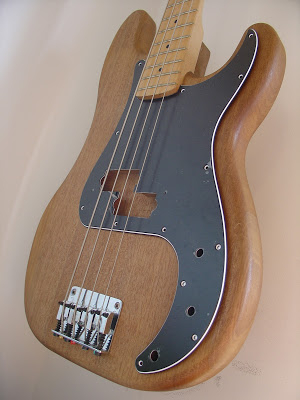

Finalmente para hacerme una idea he presentado el golpeador por debajo de las cuerdas.

DSC00198.JPG DSC00195.JPG DSC00197.JPG DSC00196.JPG

Ahora solo me falta montar los dos potenciómetros y la salida de jack, conectar y posicionar las pastillas, montarlo todo y ajustar.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir

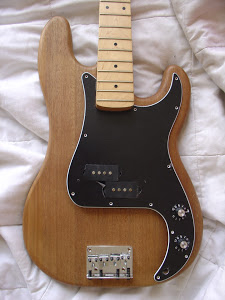

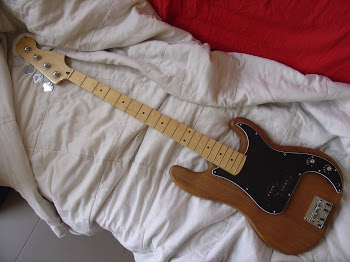

#117 por Camagroc el 16/02/2013

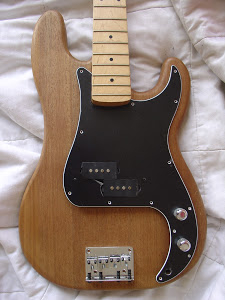

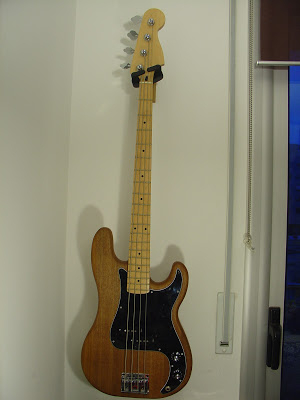

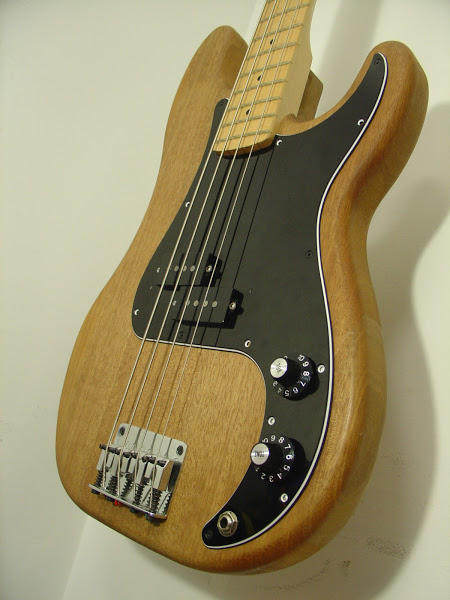

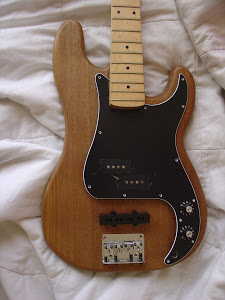

Y ya está el bajo montado, listo para ser probado mañana mismo ensayando con el grupo!

DSC00200.JPG DSC00199.JPG

Para cuando encuentre la manera de hacer el hueco con garantías de no cagarla le pondré la pastilla de Jazz Bass (Lollar) en el puente.
Ye tengo pensada una estrategia para no alterar la configuración con sólo dos potenciometros de control y poder tener la máxima versatilidad con las dos pastillas.
La solución será usando 2 pushpulls inspirandome en el sistema de conectar las pastillas P-Rails, que con dos conectores se puede tener 4 combinaciones diferentes (single1 - paralelo - single2 - serie)
· La funcion de los pontenciometros será la misma. Volumen y Tono.
· Los dos PushPulls abajo sonaran las dos pastillas en paralelo. Sonido intermedio
· Subiendo solo el pushpull del tono, sonará solo la pastilla del puente. Sonido JazzBass
· Subiendo solo el pushpull del volumen, sonará solo la pastilla del mástil. Sonido Precision 100%
· Subiendo los dos pushpulls sonaran las dos pastillas en série, consiguiendo así un sonido más cañero!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#118 por Camagroc el 18/02/2013
El bajo vuelve a estar totalmente desmontado.
He llevado el cuerpo a Herrera para que me haga el hueco de la Pastilla JazzBass en la posición aguda. Toca esperar...

Por cierto dr_cinicus. Viendo el cuerpo allí me han dicho que la madera no es Aliso. Es Caoba Africana.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#119 por ser10vi el 18/02/2013
#118 Precisamente por la veta, como decías antes, se aprecia que tiene ese "granulado" de la caoba y no esas líneas que suele tener el aliso:
images?q=tbn:ANd9GcQ2Rz4Okk0T-jWPg21AIGWhBwfeu8ItgtxAbfTNHzZWKmUWJsFK
Y a continuación va la caoba:

Tokai LC53 Tonerider Generator y Telecaster Partscaster con 2 EMG 85
Dunlop High Gain Volume Pedal>Korg DT-10>Caline Orange Burst>Clon Blackout Effectors Musket Fuzz>Boss RV-2>Akai Analog Delay
Marshall JCM900 (mod DIY)>Harley Benton G412 Vintage mejora

Subir
1
#120 por dr_cinicvs el 18/02/2013
si ya me parecia a mi, en fin

no es mala madera, aunque pesa mucho. el cuerpo pesara lo suyo
