Me hice un OCD v4 !

#13 por peznegro el 09/05/2010
pk.. ya lo conecte y si me funciono¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡si ecualiza y varia el tono el volumen y el gain, pero creo q quiero algo mas de distorcion o de saturacion, voy ahcer pruebas cambiando los pot y elk capacitor¡¡
---------------------------------
He realizado las puebas, me dormi hasta las 4:00am probando con valores distintos y si pones un capacitor de 33n en ves del de 68n, obtienes mas agudos y un poco mas suturacion, tambien si disminuyes el valor del capaciotor de salida (47n) tienes mas agudos, yo puse unos de 53n y en la placa el de 33n y me gusta como suena, cabe mencionar que no llega a distorsionar mucho, pero la saturacion que da me gusta, algo parresido a un boster o pre amo saturado, seria cosa que pruebes a ver que valor de capacitores te convencen Saludos¡¡¡
Subir
#14 por Dr.Maligno Tech el 09/05/2010
peznegro escribió:
pk.. ya lo conecte y si me funciono¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡si ecualiza y varia el tono el volumen y el gain, pero creo q quiero algo mas de distorcion o de saturacion, voy ahcer pruebas cambiando los pot y elk capacitor¡¡
---------------------------------
He realizado las puebas, me dormi hasta las 4:00am probando con valores distintos y si pones un capacitor de 33n en ves del de 68n, obtienes mas agudos y un poco mas suturacion, tambien si disminuyes el valor del capaciotor de salida (47n) tienes mas agudos, yo puse unos de 53n y en la placa el de 33n y me gusta como suena, cabe mencionar que no llega a distorsionar mucho, pero la saturacion que da me gusta, algo parresido a un boster o pre amo saturado, seria cosa que pruebes a ver que valor de capacitores te convencen Saludos¡¡¡


os dejo unos mods tipicos de este pedal y algun layout mas, por si interesa a alguien.



vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#15 por peznegro el 09/05/2010
Grax rasta¡¡ El nuevo layout se ve interesante. Saludos¡¡
Subir
#16 por peznegro el 12/05/2010
rasta_maleek escribió:
os dejo unos mods tipicos de este pedal y algun layout mas, por si interesa a alguien.

http://files2.soniccdn.com/old/1140704be6729aac863.jpg

http://files2.soniccdn.com/old/1140704be672d4730a4.gif[/QUOT

Rasta, fijate que se daño el ocd¡¡ si ecualiza pero mete un ruido de fondo horrible¡¡ ya cambien el tl082 y ambos 2n7000 y sigue sonado con ruido de fondo, q podra ser??
Subir
#17 por locura93 el 12/05/2010
q hicisteee??? pobreeee OCD! fijate q no se te tocando algo o haya alguna masa que se haya salido

gracias por los datos de los caps, me viene bien saber eso ;)

cabe destacar que es un overdrive, no una distrosion en si, por eso la saturacion es poca con respecto a una distorcion propiamente dicha, igual me gusta como suena

http://img103.imageshack.us/img103/4114/gibsonrgbpearllogozi1.jpg
"La guitarra no se toca con las manos, se toca con el corazón, la música está en tus venas" SeBaS

Subir
#18 por Dr.Maligno Tech el 12/05/2010
peznegro escribió:
rasta_maleek escribió:
os dejo unos mods tipicos de este pedal y algun layout mas, por si interesa a alguien.

http://files2.soniccdn.com/old/1140704be6729aac863.jpg

http://files2.soniccdn.com/old/1140704be672d4730a4.gif[/QUOT

Rasta, fijate que se daño el ocd¡¡ si ecualiza pero mete un ruido de fondo horrible¡¡ ya cambien el tl082 y ambos 2n7000 y sigue sonado con ruido de fondo, q podra ser??
no sabria decirte si pasarle un probe o el polimetro.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#19 por sebasjuan99 el 07/08/2010
es posible que colocaras la lista de materiales que usaste para el OCD y que transistores usaste?

gracias
Subir
#20 por peznegro el 08/08/2010
sebasjuan99 escribió:
es posible que colocaras la lista de materiales que usaste para el OCD y que transistores usaste?

gracias


Los componentes vienen en la pagina 5, checalos te recomiendo que lo montes, suena bien¡¡ Saludos
Subir
#21 por sinner el 01/10/2010
Hola a tod@s, gracias al autor por compartir este post, a Rasta por el nuevo layout (que es el que me estoy montando ;) ), y a los demas por vuestros comentarios, os dejo por aqui la caratula que me he preparado para atacar con acido la caja por si a alguien le interesa, espero os guste, ha!!!! lo de debajo del logo lo podeis borrar eh... :D
Un saludo y gracias de nuevo por este pedazo de foro :brindis:1265434ca50d7dae831.jpg
Archivos adjuntos:
Negativo OCD.jpg
BBCode:
Subir
#22 por vedaabierta el 01/10/2010
sebasjuan99 escribió:
es posible que colocaras la lista de materiales que usaste para el OCD y que transistores usaste?

gracias


Los transistores no tienen mucha relevancia en este efecto ya que se utilizan como "diodos" mosfet,asi que cualquiera de los habituales vale 2n7000,bs170,etc...

Hay que aclarar que aunque este tipo de seccion de clipping con diodos mosfet es la que ma valvulera suena,los mosfet que han elegido para este diseño(puede que alguna marca no) vienen protegidos internamente con un diodo asi que hay poca o ninguna diferencia con usar diodos normales.
Subir
#23 por ronsonguitar el 01/04/2011
rasta_maleek escribió:
os dejo unos mods tipicos de este pedal y algun layout mas, por si interesa a alguien.

http://files2.soniccdn.com/old/1140704be6729aac863.jpg

http://files2.soniccdn.com/old/1140704be672d4730a4.gif


Hola a todos llevo tiempo ya mirando esto de los pedales diy y me e decidido a hacer el ocd ,me he montado la placa veroboard,la que sale en color ,la de stratotrasto que nos enseña Rasta, pero no tengo ni idea de como conectar los potes ni el switch, alguien me lo podría explicar dejo una imagen para que se vea la placa y si alguien se lo a montado asi y sabe como conectarlo que lo dibuje aunque sea con el paint ,el que quiero montar es el del mensaje de Rasta ,gracias por colgarlo ya he visto que tu eres un makina en esto de los pedales.

Un saludo :)!2166284d9647608647b.jpg
Subir
#24 por cermial el 20/09/2011

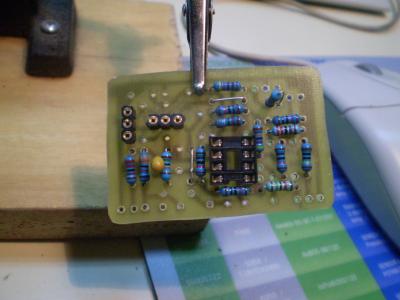

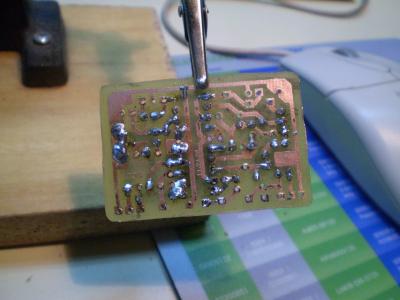

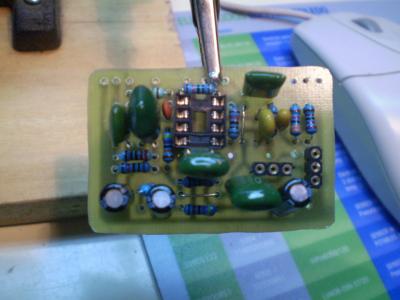

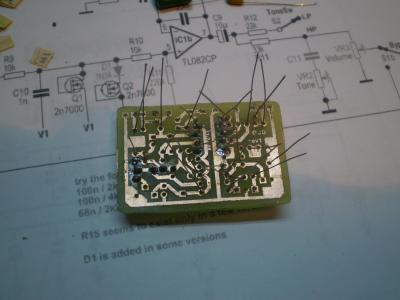

Ayer empecé a hacerme un OCD, he utilizado la placa que ha puesto el Dr.Maligno (gracias Rasta), que ya la probé hace un mes en una Breadboard y funcionaba de muerte. Hacía mucho tiempo que no me cojía un soldador, y mas aún sin soldar en una placa XD, pero no me está quedando muy mal.

Ya tengo soldado los zócalos, las resistencias y algún condensador, que colocón de vapores de estaño. Esta tarde espero terminarlo y si puedo empiezo un Zen Drive.

Nota mental.- Las cosas de cristal son frágiles... me he cargado un diodo de germanio 1n34 solo al doblar una patilla que pasada.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
