ME han regalado un ampli raro...

#25 por MC_kleud el 26/11/2011

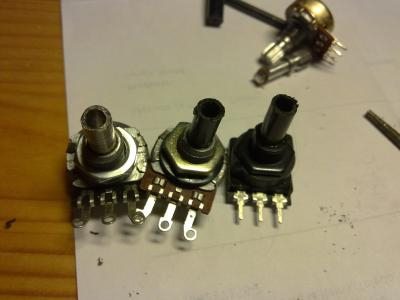

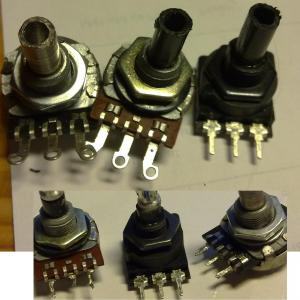

Ya he terminado de resucitar el amplificador. Una de los arreglos que he hecho ha sido cambiar 3 potenciometros que metían ruido, y que en algunos puntos ni funcionaban. Lo que en principio debería ser una tontería me ha llevado un poco más de trabajo. Como se ve en esta foto los potenciometros viejos llevan un estriado en la punta para sujetar las ruletas o potes,

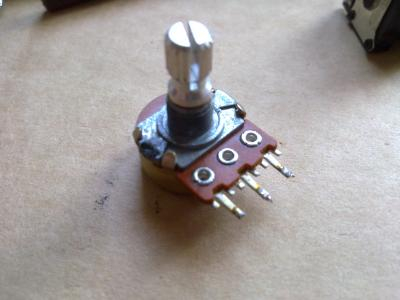

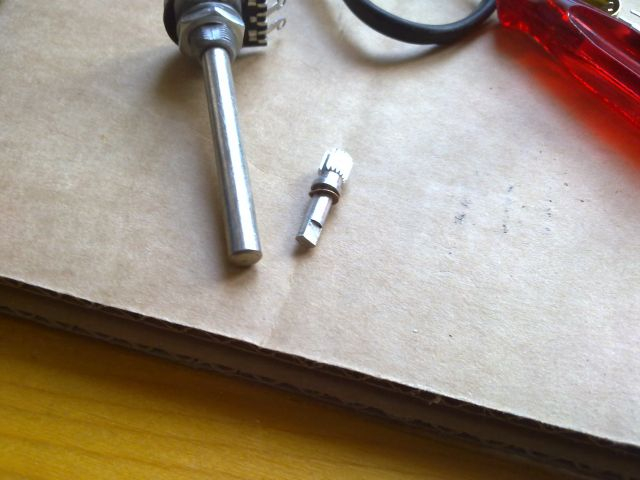

Como ya no hacen potenciometros como esos, me ha tocado desmontar los viejos, para sacar el cilindro con el estriado,(el objetivo es meter la pieza de la derecha dentro un taladro en el nuevo)


serrar y taladrar el cilindro de los potenciometros viejos,

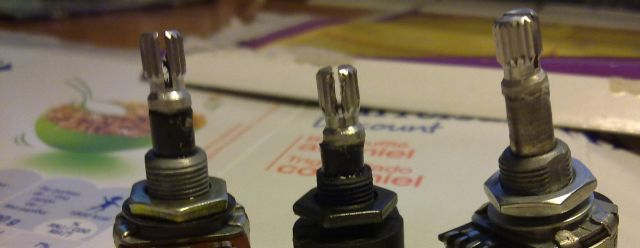

y luego meter dentro las piezas con el estriado de los potenciometros viejos.

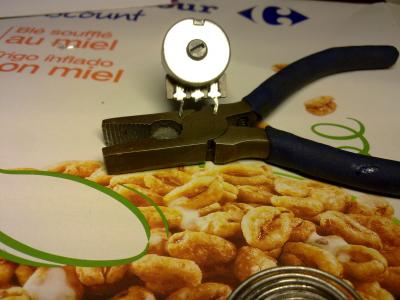

Después de eso también tube que recortar las patillas para que entrasen en el circuito

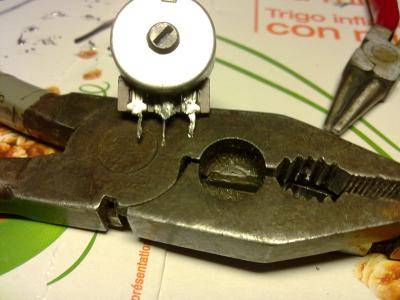

Cuando lo estaba metiendo en el circuito se me rompió la patilla de uno de los potenciometros y me tocó soldar un cablecito en su lugar, porque ya no había ganas de comprar otro potenciometro y tener que hacer todo el trabajo otra vez
Al final quedó hasta bien.

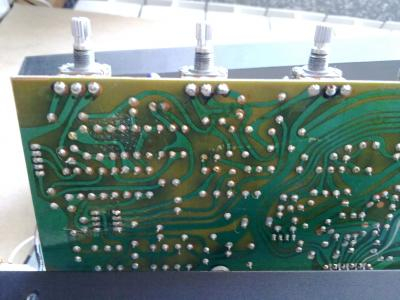

Hecho esto ya pude soldar los 3 potenciometros,

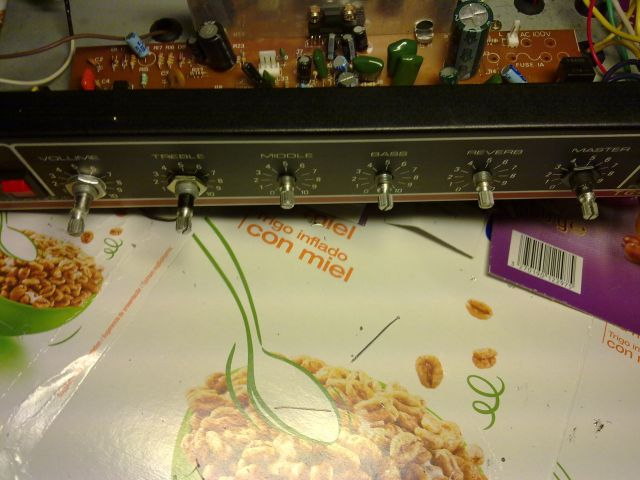

que inevitablemente han quedado un poco más largos que los viejos...

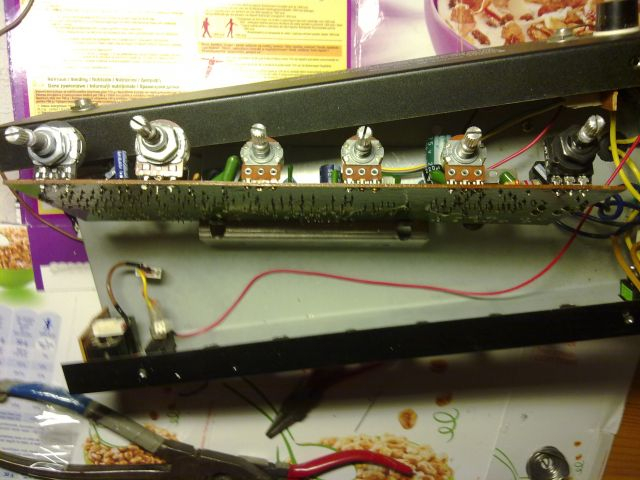

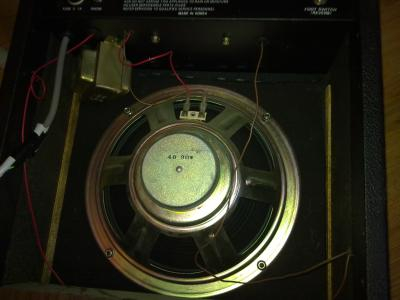

Cuando lo montaba he aprovechado para dejar los cables un poco menos revueltos que antes


Por lo menos queda mejor imagen.



Y hasta aquí la parte de eléctrónica, aunque me queda soldar bien el cable de alimentación. Ya le he montado entero, probado y pintado. Otro rato añadiré el resultado final y alguna mmuestra de sonido.

Taño, luego existo.
MI GRAN CURRADA
http://www.guitarristas.info/foros/luthieria-textil-adaptacion-funda-guitarra-v/84563

Subir
#26 por luisito el 26/11/2011
El altavoz es muy normalito a simple vista, no por que sea de 30 watios.
Si tienes alguna pantalla por ahí pruebala con el combo, a lo mejor te llevas una sorpresa.
Algunos de estos combos antiguos sonaban mejor que los actuales Marshall MG, otros no, todo hay que decirlo.
Yo he tenido varios de ambos.

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#27 por Mique Let el 27/11/2011
Yo tuve en los 80 una guitarra Arirang de caja, muy parecida a la George Benson, y la verdad es que no sonaba nada mál para blues, y en rollo jazzy era una auténtica delicia. El problema fue que yo por aquellos entonces tocaba con una bandita de Heavy y tocaba con un MusicSon de válvulas de 150 watios con una 4X12 Sinmarc, que para que distorsionase lo tenías que pasar del 6 y aquello tumbaba paredas ya en el 2, lo que me obligaba a usar un distortion + de MXR, que era pisarlo y se acoplaba como un salvaje. Acabé cambiando aquella guitarra, preciosa, por una Maya SG Made in Japan con Bigsby, que al poco tiempo regale.... Qué tiempos... y cuánto pelo tenía yo entonces...

No hay guerra que yo entienda, ni sofá en el que no me duerma (Miguel A.Rodríguez,El Sevilla)

Mi canal de Youtube:

http://www.youtube.com/user/colorincolorao

Subir
#29 por MC_kleud el 27/11/2011
luisito escribió:
Si tienes alguna pantalla por ahí pruebala con el combo, a lo mejor te llevas una sorpresa.

A que te refieres con probar una pantalla con el combo? no te entiendo

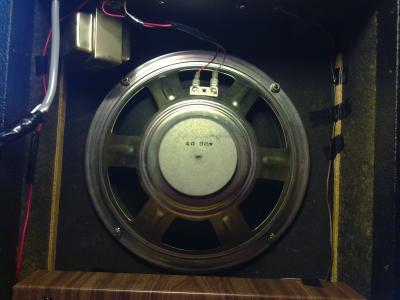

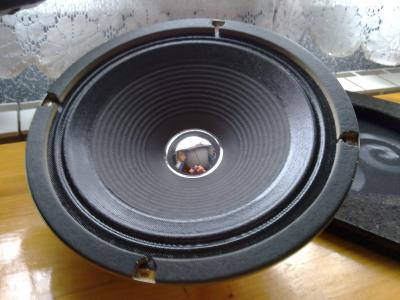

Este es el altavoz suelto
Archivos adjuntos:
BBCode:

Taño, luego existo.
MI GRAN CURRADA
http://www.guitarristas.info/foros/luthieria-textil-adaptacion-funda-guitarra-v/84563

Subir
#30 por luisito el 27/11/2011
Pues una pantalla de algún cabezal que tenga un buen altavoz, para comprobar si merece la pena o no comprarle un buen cono. Si con una buena pantalla 1x12, por ejemplo, en lugar de enchufar su altavoz original, mejora mucho el sonido o no.

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#31 por MC_kleud el 27/11/2011
A ya.... da igual , ya no voya cambiarle nada más...me lo quedo para tocar en acústico o limpio y ya está..no merece la pena cambiarle nada

Taño, luego existo.
MI GRAN CURRADA
http://www.guitarristas.info/foros/luthieria-textil-adaptacion-funda-guitarra-v/84563

Subir
#32 por MC_kleud el 11/12/2011

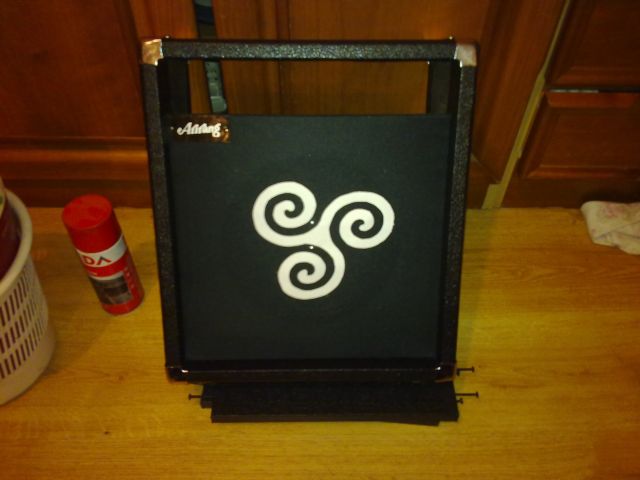

Como decía le he pintado un simbolo en el frontal, primero lo recorté en papel y lo puse en la pantalla para ver si me gustaba como 8388.jpg

quedaba, y como me gustó pues lo hice..

Imprimí el símbolo en papel de pegatina, y lo pegué encima con la forma de la figura recortada, a modo de plantilla

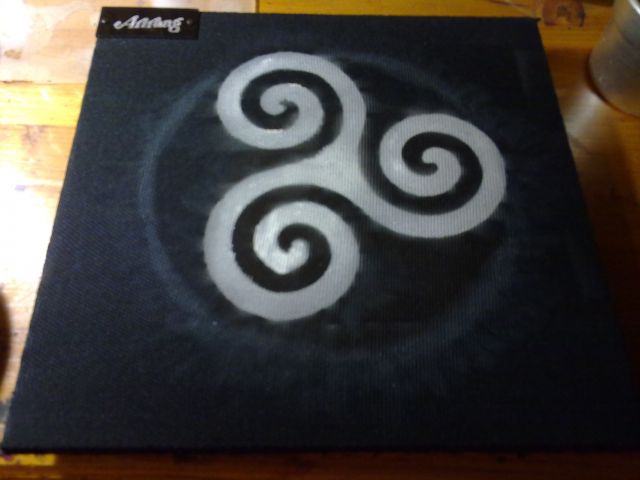

Y tras pintarlo con aerografo este era el primer resultado

Luego le repasamos un poco e hicimos un añadido.

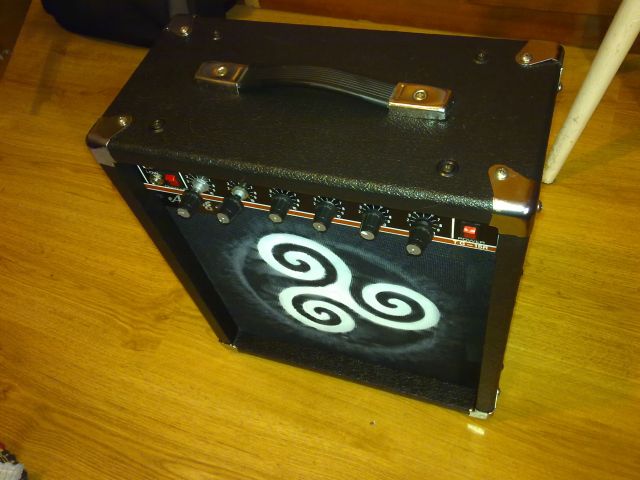

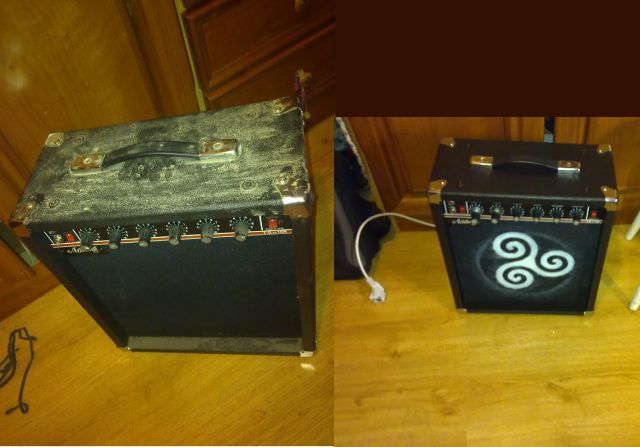

Y aqui el aspecto final con todo montado... yo creo que ha mejorado bastante (¿SE VEN LAS 7 DIFERENCIAS?)

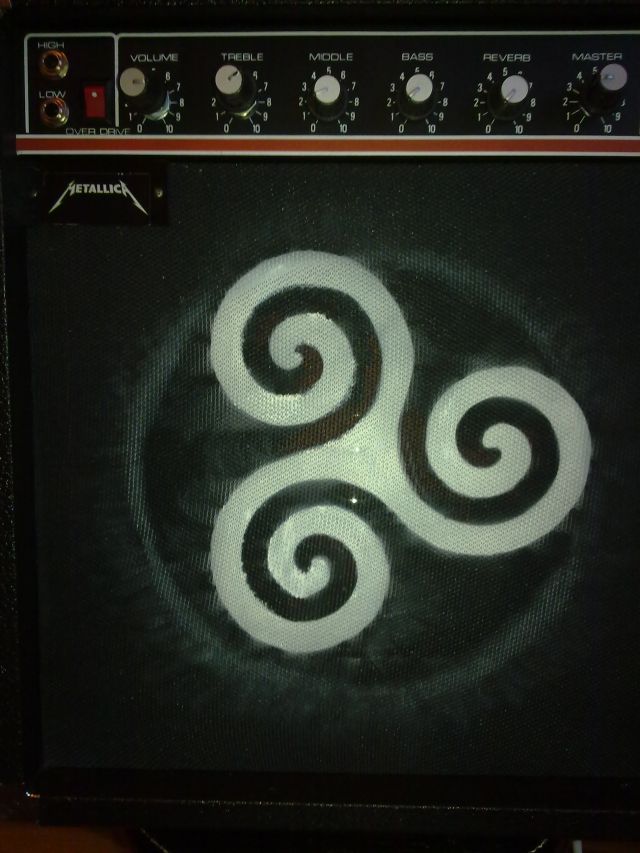

Como no me gustaba lo de arirang, de momento lo he tapado con una pegatina


Taño, luego existo.
MI GRAN CURRADA
http://www.guitarristas.info/foros/luthieria-textil-adaptacion-funda-guitarra-v/84563

Subir
#33 por Esther_Hell Yeah! el 11/12/2011
jaja q guapo queda con la pegatina de metallica! estaria bien que subieras alguna muestra de sonido para saber como tira, un salu2! :)
Subir
#34 por ABusLux el 11/12/2011
Hay que ver lo que gana limpio :D

Mis crímenes, en vídeo: http://www.youtube.com/user/ABusLux
Try not. Do. Or do not. There is no try.

Demo CD con The Soblime

Subir
--193236-- Baneado
#35 por --193236-- el 11/12/2011
Mi primera guitarra fue una Arirang SG,en la pala si no recuerdo mal ponia made in korea.
esa guitarra a pesar de serie baja me dio muy buen resultado.
y esos amplis de transistores de los 80,...hay quien dice que son mejores que los de ahora.
yo no lo se puesto que yo en electronica no entiendo nada.
por si te sirve de algo la info.
saludos
Subir
#36 por MC_kleud el 11/12/2011
Si que grabaré alguna muestra de audio, estoy esperando a poder enchufar la acústica... COn distorsión no me acaba de convencer, pero también puede ser poruqe ahora mismo no tengo una pedalera buena.

El ampli pues es bastante básico, pero porque era de una gama básica....

Taño, luego existo.
MI GRAN CURRADA
http://www.guitarristas.info/foros/luthieria-textil-adaptacion-funda-guitarra-v/84563

Subir
