Lutheria, haciendo mi viola (necesito ayuda)

#1 por fabi0611 el 23/08/2009
hola a todos,,594524a90be3b2f41e.gif
mi nombre es fabian y paso a contarles en que estoy..

bueno: estoy haciendo una viola de diseño propio.. bastante similar a la ibanes FA260 por lo menos en cuanto a medidas...

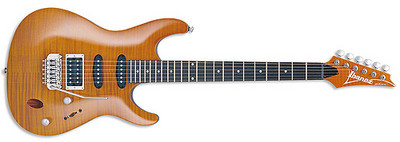

pongo una foto de la ibanez para que se den una idea594524a9084dcbd02a.jpg

empece a armarla en el taller de Alejandro Baccaglioni.. pero al año deje y me quede a mitad de camino... ahora les muestro por donde voy,, pero primero.. les paso algo asi como una ficha técnica de de lo que estoy haciendo...

Tipo de construcción:
594524a9094ea7f549.gifneck thru tres piezas de maple y dos de caoba
594524a9094ea7f549.gifTapa: Caoba

594524a9094ea7f549.gifAlas: Caoba

594524a9094ea7f549.gif tastiera: Wuengue


(una joyita en maderas jejejeje:D)

Escala: 25,59 pulgadas

Trastes: 24

Radio de la tastiera: 16"

puente: puente fijo tipo tune o matic,, pero sin el sujetacuerdas.. sino con las cuerdas pasantes atraves del cuerpo. (no se si me explico)

es como este:594524a90b5652facc.jpg

Mcrofonos: dos dobles

Circuito: un volumen y dos tonos push pool para desfasar ambos mics.

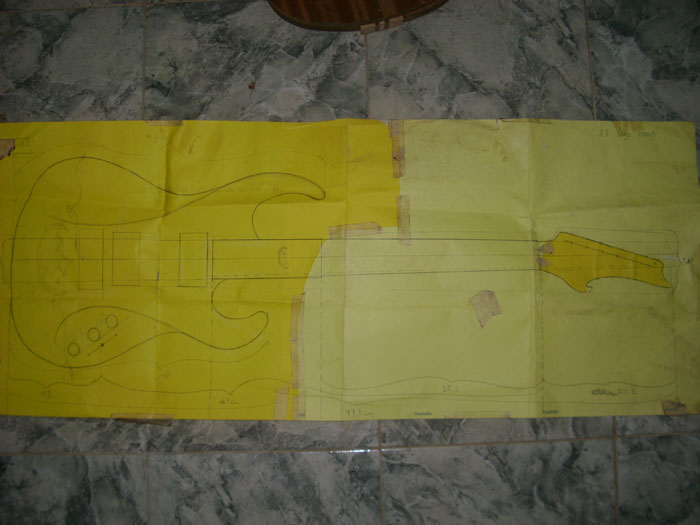

este es mi dibujo con las medidas

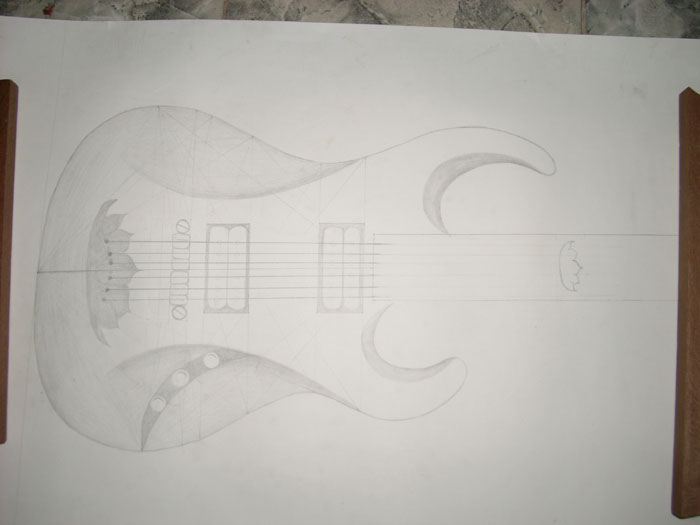

y este es un dibujo de como quiero que quede


tengo pensado hacer una incrustación, tipo marqueteria, con maple,, donde pasan las cuerdas, de una flor de Lotto como esta el dibujo.
Y en el traste doce otra flor de Lotto pero esta en Nacar

También tengo pensado hacerle un bajo relieve arriba y abajo del cuerpo... es lo que se ve sombreado en el dibujo.

mmmmm no se.. si queren saber otro dato.. avisen.. y lo subo.. pero creo que con eso alcanza...


bueno.. como decia.. esta viola la arranque en el talle de Ale... pero deje.. y quede por la mitad y tengo unas dudas de como seguir...

Bueno... después de 7 u 8 meses de tener el proyecto parado... me decidí a continuarlo solo..

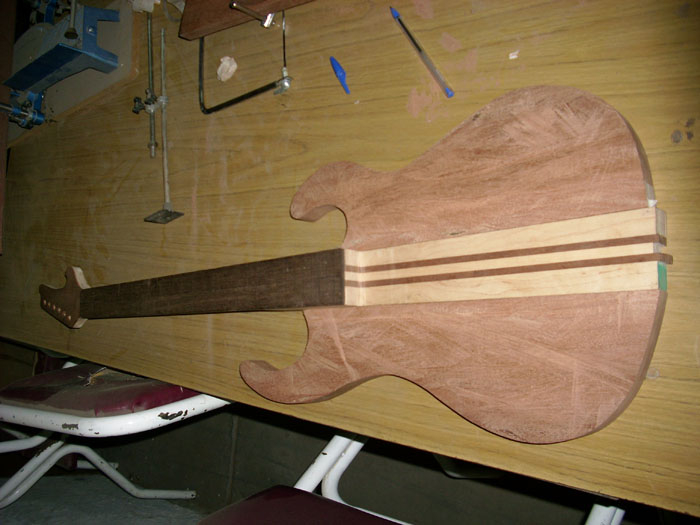

les muestro por donde quede...

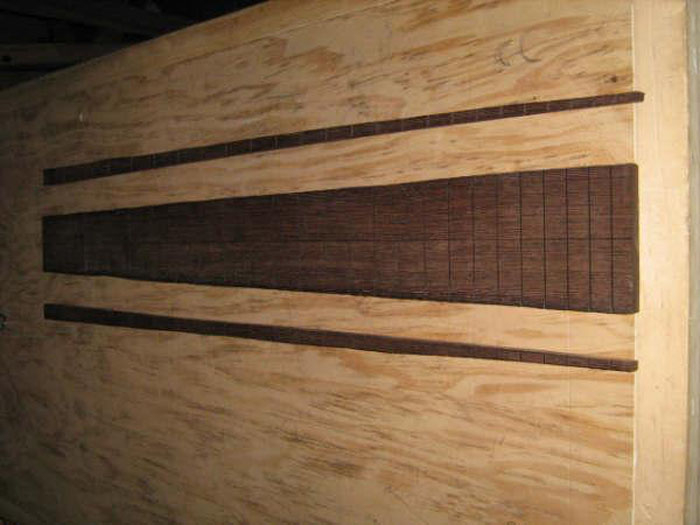

bien,, como ven... ya tengo la tastiera ranurada.. (tiene un tensor de doble accion...) pero no tiene Radio..

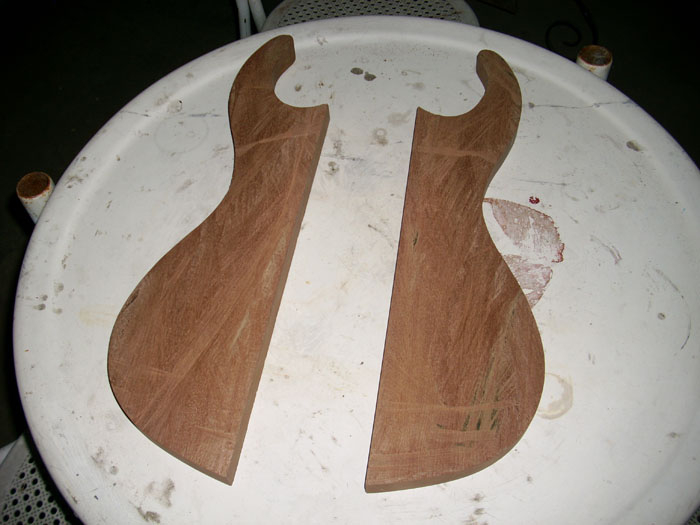

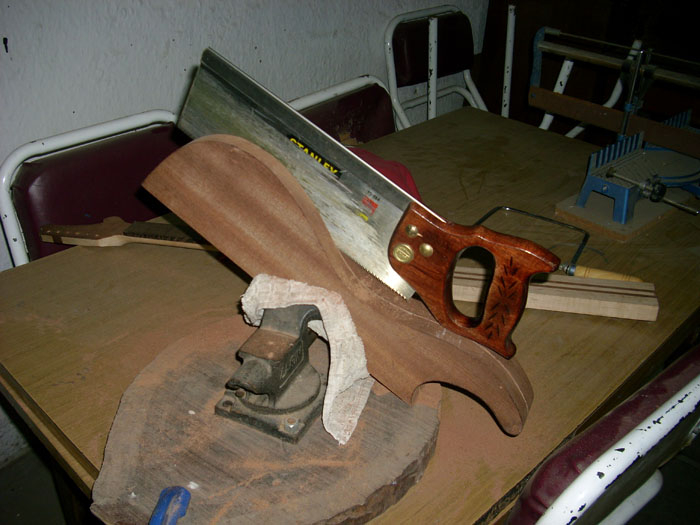

las alas eran muho mas gruesas y las tube que cortar a serrucho... xq no tengo sierra sin fin:rock: (el que quiere que le cueste!!!)

y bueno... desp de volverme tarado serruchando... vino lo peor.. xq para no pasarme.. deje bastante margen que ahora tengo que bajar a fuerza de lija.. xq no tengo garlopa:mad:jajajaja

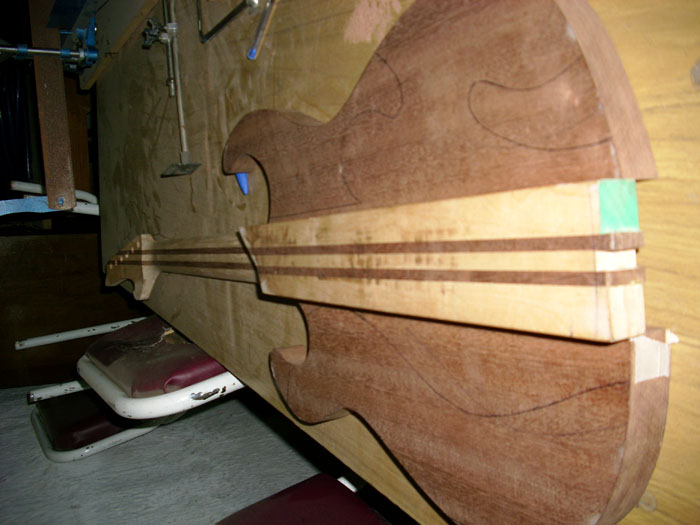

asi cuando tenga las alas al nivel del neck.. puedo encolarlas para luego poner la tapa...


Bueno.. mi problema es este...

tengo una amigo que esta yendo con otro profesor de lutheria.. y un dia fui con mi viola por donde la tengo..y este luthier (no recuerdo el nombre:oops:) me pregunto por que no tenia inclinación el mango... lo que en ese momento no le supe responder...
El me decía que si tenia puente tune o matic.. el mango tenia que estar inclinado.. xq sino las cuerdas iban a quedar muy altas..

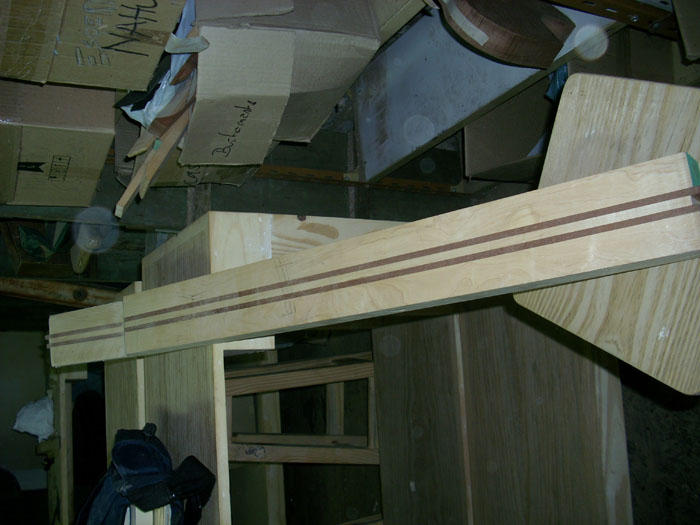

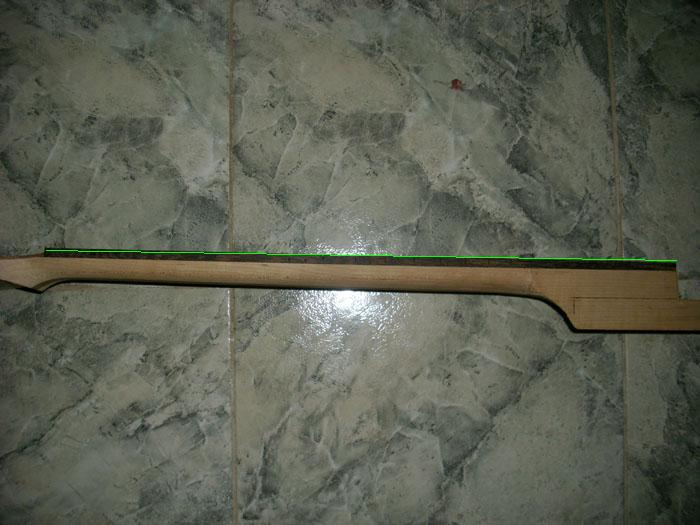

por si no lo dije... mi neck thru no tiene inclinacion..

es completamente recto....

Yo me acordaba que ale me había explicado porque... pero..no podía recordarlo...

así que lo llamé.. Y lamentablemente me enteré de el incendio en su taller...
(Yo había retirado mi viola un mes antes.. no lo podía creer... safé de pedo..)

bueno... la cuestión.. es que le pregunte porque no tenia inclinación mi neck.. y el me dice: "xq va con puente tipo strato.."
y yo le digo... "no.. que iba con tune o matic, con cuerdas pasantes.."

el hace memoria... y me dice que iba.. con un rebaje.. donde van los pivotes del puente... y le pregunte por la altura de las cuerdas... y me dijo.. que bajando los pivotes.. no hay drama.. que el hizo un montón así...

por supuesto confió en la palabra y la basta experiencia de Ale..
pero con ese punto en particular... me quede con la duda...


así que mi primer pregunta seria: Debería tener Inclinación el neck thru????????

suponiendo que si... a esta altura que puedo hacer...????

yo tengo una idea...

me gustaria opinioines...

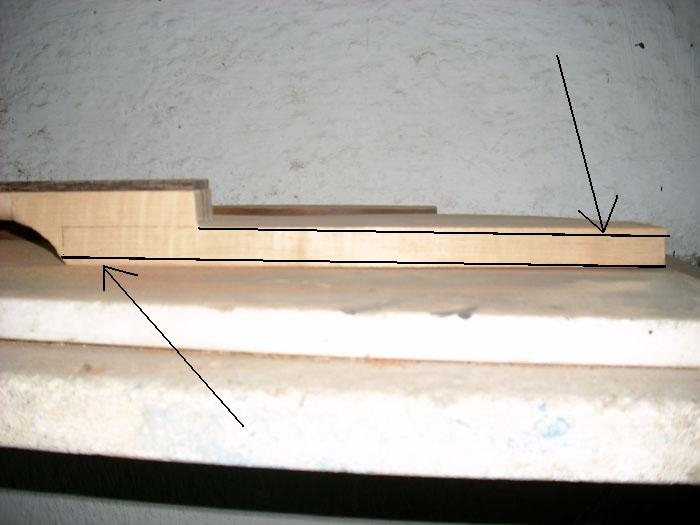

La onda sería comer con lija en las partes que muestra la foto..
para generar una inclinación.. aunque chica


las alas irian siguiendo esa inlinacion... y calculo que aunque me va a costar una bocha.. la inclinacion.. va a quedar....


Tambien.. tengo otra opcion.. pero me gusta mucho menos..
es esta:
Todavia tengo mucho espesor en la tastiera...
a lo mejor.. puedo comer con lija, comiendo desde el traste cero y dejando como esta el 24... y con eso.. también ganaría algo de inclinacion..
pero creo.. que el hecho de que la tastiera no sea pareja en todo el mango es un horror..




Bueno...
594524a90bf1e13061.gif espero que les guste mi proyecto...
594524a90bf1e13061.gif espero haberme explicado con claridad..
594524a90bf1e13061.gif y espero sus opiniones y (preferentemente de gente que sepa...no quiero enquilombarme mas todavia... de onda lo digo)




les dejo unas imágenes mas del laburo





Bueno despues de mucho tiempo segui con mi proyecto...
les muestro unas fotos y desp les planteo mis dudas,,,,



28325_127329393952610_100000266492788_261861_2332951_n.jpg[/url]

28325_127329417285941_100000266492788_261863_8101072_n.jpg[/url]

28325_127329423952607_100000266492788_261864_2989246_n.jpg[/url]

28325_127329427285940_100000266492788_261865_1425930_n.jpg[/url]

bueno,,, al final... voy a seguir sus consejos... y voy a bajar la altura del puente...
la pregunta seria... cuanto lo bajo...???
voy a juntar plata... y le pienso poner un schaller
este:
46___STM%20Stege%20%28Rollenstege%29.jpg?ITServ=CY84d0334X128fb503ed4XY72f6[/url]
es una belleza--- jajajaaj no veo la hora de tenerlo...

otra pregunta seria... como se mide la inclinacion q se le da al puente... ??
xq... medir la posicion mediante la escala se como hacerlo... pero la inclinacion no...


en guitarra profesional encontre como hacer las plantillas para las cavidades de los mics... pero me di cuenta de que tengo un problema...
ya tengo la tastira puesta.. y no voy a poder apoyar la plantilla en el mic del mastil... como puedo resolver eso.???????


recuerden que mi idea es hacer con ese puente.. y las cuedas pasantes por el cuerpo... y con respencto a eso....
cual es la distancia entre el puente... y los agujeros..??? y van rectos,, en diagonal,, o da lo mismo.... tengo entendido.. q mientras mas lejos esten del puente... las cuerdas tienen menos tension... y se pueden estirar mas...

otra pregunta.. como se llama la vaina de metar que se le pone a la madera en el agujero para que no se gaste...??? y donde la consigo..??


la ultima por ahora....
voy a hacer la cavidad para el circuito... pero no se la medida de la profundidad,,, supongo que tiene que ver... con la medidas de los potes... le voy a poner los di marzzio grandes...

creo que por ahora basta,,,!! jajaaj muchas gracias por todo..!!!!



sigue creciendo....


ahi esta la pieza de nacar dorado q compre para realizar mi incrustacion...


la elegi de entre mas de 60 piezas... y me tome mas de una hora... xD

la incrustacion consta de una flor de lotto... q hice con la caladora de mano.. y mucha paciencia... :)



esta foto salio genial... me encanta el wuengue... y como se ve la incrustacion...


antrastando.. despacito... y sin apuro...
ya puse los trastes.... y quedaron bastante bien..!












Sin música la vida sería un error...

Subir
#2 por frasco el 23/08/2009
Es necesaria esa inclinacion o es necesario hundir el puente dentro de un canal tal y como muestra "demolitiontattoo" en su pagina "guitarraprofesional.com"



¿¿no conoces a un carpintero que te rebaje en segundos esas alas y la tapa si fuese necesario??
Luego terminarás a lija lo que quieras.


:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#3 por fabi0611 el 23/08/2009
gracias.. voy a chequear la pagina para ver que onda...
yo tengo un router... pensaba bajar.. la altura del puente con eso..

Sin música la vida sería un error...

Subir
#4 por ramonpolispan el 23/08/2009
Me gusta mucho tu proyecto. Espero que con la ayuda de la gente de este foro podamos verlo terminado.

Creo que la mejor forma de bajar la acción sin modificar el ángulo que ya tienes es la de hundir el puente, aunque también creo que la ausencia total de ángulo te va a dar otros problemas.
Subir
#5 por ricky_carrasco el 23/08/2009
Hola yo no soy ningún manitas, pero aplaudo tu entusiasmo te felicito. Espero que soluciones tus inconvenientes, otra cosa hacele caso a Frasco que es un maestro. Saluti:aplausos:
Subir
#6 por moonmark el 23/08/2009
Linda Guitarra !!!:shock:

EL QUE NO VIVE PARA SERVIR, NO SIRVE PARA VIVIR

Subir
#7 por almni el 23/08/2009
uhhhh...... como safaste con lo del incendio, yo estube siguiendo muchos de los proyectos q se fueron con el incendio,..... un garron para el loco y para los q tenian los laburos ahi!!!!:(:(:(
tu proyecto esta muy bueno eh!!! me gusta el diseño,! y con respecto a lo del puente, el luthier tiene razon,.... hay q fresar el cuerpo para que el tuneo matic quede bajo la linea del cuerpo para q las cuerdas queden a la altura justa...

saludos!!! y
Subir
#8 por fabi0611 el 23/08/2009
Che..!!!! Mil gracias po los comentarios.. es mas motivante de lo que crei,,!!

Frasco...!! estre a la pagina que me dejaste... esta buenisima... ese tipo es un genio... pero no encontre los del puente...

te hago una pregunta a vos y al el resto...

1) que problemas me puede traer el hecho de que no tenga nada de inclinacion??? aparte de la altura de las cueras..:??

2) que te parece mi primer idea, de bajar con inclinacion la parte del neck thru donde va el cuerpo.. (arriba esta la imagen con la idea..)

Sin música la vida sería un error...

Subir
#9 por almni el 24/08/2009
hola che como va??
q no este inclinado no le hace nada, todas las guitarras q no tienen un sistema como el tune o matic no llevan inclinacion ...( y no les pasa nada:D:D:D:D:D) yo creo q es mucho mas facil hacer la caladura para el puente y listo ... prq para hacer el rebaje q vos decis al cuerpo vas a tardar el doble, vas a trabajar el doble y por mas prolijo q seas vas a tener muchas mas posibilidades de un fallo!!

saludos espero avances y me quedo enganchado al hilo

:saludo::saludo::saludo::saludo:
Subir
#10 por ramonpolispan el 24/08/2009
Obviamente, si consigues hundir el puente tune-o-matic lo suficiente no necesitas inclinación. Va a ser una maniobra que puedes ir haciendo poco a poco hasta que te permita una acción cómoda sin tasteos.
Subir
#11 por fabi0611 el 27/08/2009
Hola a todos..!!! :saludo:
gracias por las respuestas..

y sigo con preguntas... para bajar el nivel del puente... solo bajo donde van los pivotes.. o bajo como en corma de canaleta a todo el largo y ancho del puente...??

:leyendo:y si alguien sabe de una pagina que muestren como.. estaria muy agradecido...:ok:

PD: estube paseando por "guitarraprofesional.com" pero no encontre eso...

Sin música la vida sería un error...

Subir
#12 por moonmark el 27/08/2009
AQUI ESTA COMO SE HACE !!!

http://www.youtube.com/watch?v=H8SEvJDxaxw[/YOUTUBE] QUE TE PARECE? :D[YOUTUBE]http://www.youtube.com/watch?v=H8SEvJDxaxw[/YOUTUBE]

QUE TE PARECE? :D
